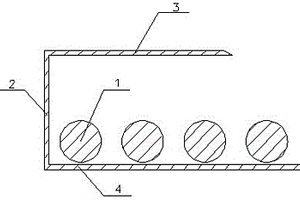

淬火試樣取樣裝置 815

 0

本實用新型涉及一種淬火試樣取樣裝置，屬于冶金物理試驗設備技術領域。包括輸送輥（1）、阻擋板（2）、頂板（3）、底板（4）、把手（5）、側板（6）、軸承（7），所述阻擋板（2）、頂板（3）、底板（4）、兩塊側板（6）圍成一端開口的匣式鋼板結構裝置，開口端相對一側為阻擋板（2），兩側為側板（6），下部為底板（4），上部為頂板（3），所述頂板（3）的長度比底板（4）短，所述側板（6）內側底部兩端設置有軸承（7），所述輸送輥（1）兩端與軸承（7）裝配，所述側板（6）外側中部設置有把手（5）。本實用新型裝置結構簡單、使用方便，能夠將重量大的試樣安全、簡便的從電阻爐取出進行淬火試驗，提高工作效率。

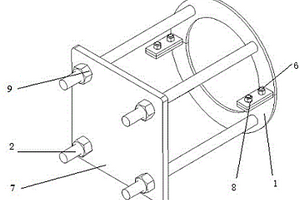

酸軋軋機主減速機推力軸承拆卸裝置 1044

 0

本實用新型涉及一種酸軋軋機主減速機推力軸承拆卸裝置，屬于冶金行業維修設備技術領域。包括頂板（7）、緊固螺栓Ⅰ（6）、緊固螺母Ⅱ（9）和兩個卡緊裝置，所述卡緊裝置包括卡板（1）、拉力桿（2）、緊固板（3）、緊固孔Ⅰ（4），兩個卡緊裝置通過四條固螺栓Ⅰ（6）裝配緊固螺母Ⅰ8后裝配在一起，所述頂板（7）為四邊形鋼板，所述四條拉力桿（2）穿過四個緊固孔Ⅱ（5），通過緊固螺母Ⅱ（9）裝配在頂板（7）上。本實用新型結構簡單、操作方便，利用此工具可以將酸軋軋機主減速機高速軸推力軸承完好拆下，而且省時省力，解決了檢查軸承無法拆下軸承的問題，實施效果良好。

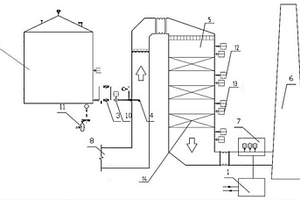

加熱爐煙氣脫硝控制系統 879

 0

本實用新型涉及一種加熱爐煙氣脫硝控制系統，屬于冶金行業軋鋼加熱爐煙氣脫硝設備技術領域。技術方案是：氨水儲罐（2）通過氨水輸送泵（3）和SCR還原劑噴槍（4）與SCR反應器（5）的入口管道連接，SCR反應器（5）的出口通過管路與排放煙囪（6）相連接，SCR反應器（5）的頂部通過管道與加熱爐煙道（8）連接，SCR反應器（5）內設有上下布置的三個催化劑層（14），SCR反應器（5）設有壓力變送器（12）和溫度變送器（13），DCS控制器（1）與氨水輸送泵（3）、SCR還原劑噴槍（4）和SCR反應器（5）控制連接。本實用新型的有益效果是：結構簡單，脫硝效果好，運行成本低。

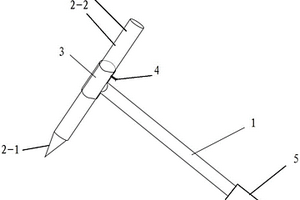

連鑄結晶器點檢棒 1196

 0

本實用新型公開了一種連鑄結晶器點檢棒，屬于冶金技術領域。所述連鑄結晶器點檢棒包括：握桿及棒體；所述握桿的端部可拆卸式地與所述棒體連接；所述握桿與所述棒體之間的角度為85?100°。本實用新型連鑄結晶器點檢棒可以使操作人員在安全位置方便地進行作業，提高作業效率和安全系數。

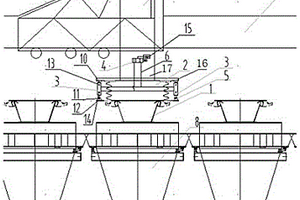

運輸皮帶機卸料車組合密封裝置 1168

 0

本實用新型涉及一種運輸皮帶機卸料車組合密封裝置，屬于冶金行業轉爐煉鋼生產設備技術領域。技術方案是：柔性橡膠密封墊塊（2）的上部通過上連接板（16）固定在卸料車落料口（17）上，柔性橡膠密封墊塊（2）的下部通過下連接板（12）密封在料倉受料口（1）上，柔性橡膠密封墊塊（2）的兩側分別設有一個氣缸（3），所述氣缸（3）的缸體通過尾座（10）固定在上連接板（16）上，氣缸（3）的活塞桿端通過叉頭（11）固定在下連接板（12）上。本實用新型的有益效果是：卸料車在對每個高位料倉進行受料時，能夠實現料倉受料口與卸料車落料口之間的密封，避免料倉受料口出現揚塵和灑料，滿足環保標準要求。

多功能鋼用輥子 765

 0

本實用新型涉及一種冶金行業技術領域，特別是一種多功能鋼用輥子。采用包括軸承座、輥套、在線紅外測溫儀、芯軸、安裝部、導流孔、安裝孔、支撐板、彈簧、安裝槽、導流管、導流槽的結構，實現了輥子能夠根據鋼坯的不同判斷所需的冷卻時間，從而對輥子進行冷卻，確保冷卻更加的及時有效，輥子與鋼坯之間通過減震接觸，確保鋼坯和輥子表面不被損壞的功能，解決了輥子冷卻不及時產生變形，輥子和軸承因高溫造成損壞工作不暢，輥子和鋼坯由于剛性接觸產生磕碰損壞的問題。

干濕平整機用在線輥面擦拭器 1057

 0

本實用新型涉及冶金輔助裝置技術領域，具體為一種干濕平整機用在線輥面擦拭器，包括干濕平整機本體、上輥面擦拭器和下輥面擦拭器，干濕平整機本體上設置有機架，還包括防護裝置，機架上安裝有兩個支撐架，上輥面擦拭器和下輥面擦拭器分別滑動安裝在兩個支撐架上，所述防護裝置包括升降擋水板和擺動導板，升降擋水板和擺動導板分別滑動安裝和轉動安裝在機架上，并且機架上安裝有第一底座，安裝有上輥面擦拭器的支撐架上安裝有第二底座，其能夠克服目前設備的缺陷、結構簡單、經久耐用、成本低，能夠保證設備既能在干平整生產中投入使用，又能在濕平整生產中得到保護不被污染，實用性較高。

側噴水集水裝置 987

 0

本實用新型公開了一種側噴水集水裝置，涉及冶金技術領域，包括底板，所述底板的上部固定安裝有集水裝置，所述集水裝置的一側固定安裝有帶鋼導向裝置，所述底板的下部固定安裝有導水裝置。本實用新型施工完成后側噴水通過集水罩能完整收集，并通過導流裝置導出，解決了側噴水反濺、反流問題，有效提高了層流冷卻效果，保證帶鋼溫度控制精度，避免因側噴水清理不凈產生帶鋼質量問題。

多級鼓風機鋼制中間機殼 1136

 0

本實用新型涉及一種多級鼓風機鋼制中間機殼，屬于冶金行業鼓風機設備技術領域。技術方案是：風道隔板（5）為弧形板，多個風道隔板均按順時針方向彎曲，彎曲弧度相同，并周向均勻布置在碟形隔板（2）與墻板（7）之間，風道隔板（5）的一端焊接在碟形隔板（2）上，風道隔板（5）的另一端焊接在墻板（7）上。本實用新型的有益效果是：提高了中間機殼制造精度，降低了制造成本；減小了壓縮氣體在中間機殼內部的阻力，提高了風機的效率，適合多級鼓風機系列化多品種生產。

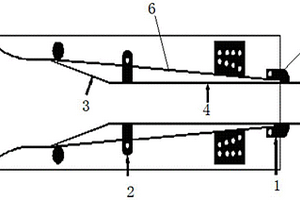

型鋼精軋機咬入裝置 794

 0

本實用新型涉及一種型鋼精軋機咬入裝置，屬于冶金行業型鋼精軋機咬入設備技術領域。技術方案是：在精軋機入口的兩側分別設有一個側導板（6），兩個側導板（6）之間呈八字形布置，在兩個側導板（6）上分別通過護勾（1）和護耳（2）固定一個副導板，所述副導板由引導板（4）和欄板（3）焊接而成，兩個副導板中的引導板（4）靠近精軋機（5）入口，兩個副導板中的引導板（4）平行布置，兩個副導板中的欄板（3）遠離精軋機（5）入口，兩個副導板中的欄板（3）呈八字形布置。本實用新型的有益效果是：通過副導板的引導，軋件得到很好的疏導，提高了精軋機的咬入能力,減少了精軋機組的堆鋼事故，進而保證生產的順行，提升了產量。

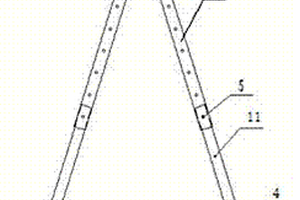

中頻爐爐徑檢測裝置 947

 0

一種中頻爐爐徑檢測裝置，屬于冶金設備技術領域，用于各種規格中頻爐爐襯厚度檢測。裝置包括芯軸（1）、墊片（2）、主測量臂（3），兩條主測量臂（3）通過芯軸（1）、墊片（2）實現鉸接，其特征在于副測量臂（4）通過彈珠（5）與主測量臂（3）連接，副測量臂（4）的末端設有測腳（6）。該裝置結構簡單，使用方便，即使在中頻爐剛出鋼完畢，內部處于高溫的狀態下，也能方便準確測量中頻爐爐徑，從而可以測算出爐襯厚度，保證中頻爐使用安全，提高中頻爐使用效率，降低使用成本，且該裝置能用于各種爐況下的多中規格中頻爐爐襯厚度的測量。 1

輕軌定長推送裝置 1036

 0

本實用新型涉及一種輕軌定長推送裝置，屬于冶金行業輕軌加工生產設備技術領域。技術方案是：包含行走小車（1）、鉚焊桁架（2）、升降電機（4）、導軌（5）、定長電機（6）、齒條（7）和推送擋板（8），導軌固定在鉚焊桁架（2）上，行走小車（1）設在導軌（5）上，升降電機（4）和定長電機（6）固定在行走小車（1）上，升降電機（4）與推送擋板（8）驅動連接，定長電機（6）的輸出軸上設有齒輪，定長電機（6）輸出軸上的齒輪與齒條（7）嚙合，所述齒條（7）固定在導軌（5）上。本實用新型的有益效果是：能夠自動、準確的將待加工輕軌推送到加工工位，確保輕軌的加工長度符合標準公差要求，滿足交貨條件。 1

高線切頭碎斷剪切導向裝置 830

 0

本實用新型涉及一種高線切頭碎斷剪切導向裝置，屬于冶金行業高速線材生產設備技術領域。技術方案是：導向管（1）是由一塊底板（11）、兩塊側板（12）和一塊頂板（13）構成的方形管，底板（11）的一端轉動連接在兩塊側板（12）上，驅動氣缸（5）的活塞桿與底板（11）驅動連接；箱體（21）的一側設有碎斷剪進口（26），箱體（21）的另一側設有碎斷剪出口（27），箱體（21）內設有上剪軸（22）和下剪軸（24），上剪軸（22）和下剪軸（24）上分別設有上剪刃（23）和下剪刃（25），上剪軸（22）和下剪軸（24）與電機減速機轉動連接。本實用新型的有益效果是：解決了因切頭過長導致的堆鋼事故。

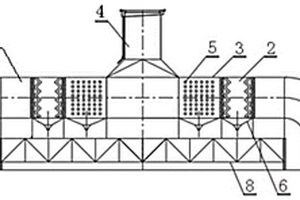

連鑄二冷蒸汽處理裝置 1099

 0

本實用新型涉及一種連鑄二冷蒸汽處理裝置，屬于冶金行業連鑄生產設備技術領域。技術方案是：主管道（9）的兩端分別設有開口向下的接口（1），主管道（9）的中間與排出管道（4）垂直連接，位于排出管道（4）兩側的主管道（9）內均設有除霧器（2）和制冷機，所述制冷機包含凝結風管（3）、凝結排管（5）和蒸發器（7），凝結風管（3）固定在主管道（9）內，多根平行布置的凝結排管（5）均勻的設置在凝結風管內，凝結排管（5）的上端與蒸發器（7）連接，凝結排管（5）的下端和除霧器（2）的下方分別設有集水托盤（6）。本實用新型的有益效果是：解決了二冷蒸汽凝結問題，消除了廠房屋面安全隱患，回收了冷凝水，保護了周圍環境。

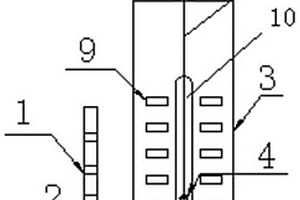

高爐爐前泥炮打泥指示針 1028

 0

本實用新型涉及一種高爐爐前泥炮打泥指示針，屬于冶金行業高爐爐前泥炮設備技術領域。技術方案是：套筒（3）的軸向設有豁口（10），豁口（10）上設有刻度（9），支撐板（6）為L型，支撐板（6）的一邊固定在套筒（3）的一端，滑輪（7）通過銷軸（11）轉動連接在L型支撐板（6）的另一邊上，指針（5）固定在吊錘（4）上，吊錘（4）設置在套筒（3）內，鋼絲繩（13）的一端固定在吊錘（4）上，鋼絲繩（13）的另一端穿過滑輪（7）連接在泥炮打泥活塞（14）上。本實用新型的有益效果是：結構簡單，維修方便，能準確顯示打泥量，杜絕了炮泥量不準確影響高爐后續生產。

冷軋優鋼鋼帶罩式爐 845

 0

本實用新型提供一種冷軋優鋼鋼帶罩式爐，涉及冶金設備領域。該冷軋優鋼鋼帶罩式爐，包括退火爐，所述退火爐的頂部設置有爐罩，所述爐罩覆蓋在退火爐的外表面，所述退火爐內壁的底部設置有退火裝置，且退火爐的內腔從上往下依次堆積有上電熱偶、中電熱偶和底電熱偶，所述上電熱偶、中電熱偶和底電熱偶均堆積在退火裝置的頂部，且上電熱偶、中電熱偶和底電熱偶均呈中空的圓柱狀，所述爐罩的一側設置有燃氣罐，所述爐罩的外表面固定安裝有圓環形的金屬管道。該冷軋優鋼鋼帶罩式爐，溫控點位置覆蓋多，燒嘴根據設定好的程序有序開啟或關閉，控溫精細準確。這種溫度控制方法，能夠降低爐內退火溫差，為生產的順利進行提供了有力的保證。

高溫單輥破碎機 1179

 0

本實用新型涉及一種冶金煉鐵行業用破碎機，特別是一種高溫單輥破碎機。包括機架，驅動裝置，欄板，襯板，支承軸，破碎錘，破碎錘所在的支承軸是空心軸結構，該空心軸結構內裝有冷卻水管，破碎錘的延伸端上裝有破碎刀，破碎刀由陶瓷制成，機架上裝有置于相鄰的破碎刀之間的第二破碎刀。上述技術方案的本實用新型與現有技術相比，瓷制破碎刀能夠使耐磨性比原來提高7至10倍。

叉車門架用熱軋J型鋼 962

 0

本實用新型涉及一種叉車門架用熱軋J型鋼，屬于冶金行業軋鋼技術領域。技術方案是：包含腹板（1）、翼緣板一（2）、翼緣板二（3）、斜面一（4）、斜面二（8）和凸臺（9），腹板（1）的一端與翼緣板二（3）的中部連接，橫截面呈T型，腹板（1）的另一端與翼緣板一（2）連接，橫截面呈L型，腹板（1）、翼緣板一（2）和翼緣板二（3）構成一體結構，整體橫截面呈J型，腹板的內側面上設有凸臺（9），凸臺的一側與翼緣板二（3）構成一體，凸臺的另一側橫截面為斜面二（8），腹板（1）的內側面與翼緣板一的內側面之間設有斜面一（4）。本實用新型的有益效果是：斷面結構合理，減小滾輪與門架之間的摩擦力，延長滾輪使用壽命。

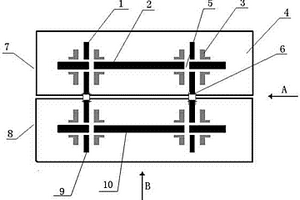

煉鋼轉爐鐵路線上的非標型鐵路交叉結構 905

 0

本實用新型涉及一種煉鋼轉爐鐵路線上的非標型鐵路交叉結構，屬于冶金行業鐵路運輸領域。技術方案：包含非標型鐵路交叉單組一（7）和非標型鐵路交叉單組二（8），所述非標型鐵路交叉單組一包含一條重型鋼軌線路和兩條相互平行的普通鋼軌線路，兩條相互平行的普通鋼軌線路與重型鋼軌線路交叉垂直布置，且分別固定在鋼制預制墊板（4）上，所述非標型鐵路交叉單組二與非標型鐵路交叉單組一結構相同，非標型鐵路交叉單組二中的普通鋼軌二與非標型鐵路交叉單組一中的普通鋼軌一通過魚尾螺栓和魚尾板（6）連接。本實用新型通過重型鋼軌和普通鋼軌駁接穿插，實現多方鐵路聯通，有效提高火車機車運行效率，減少汽車倒運，降低工時和車輛運輸費用。

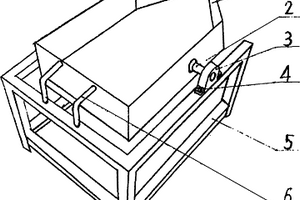

煉鋼爐及精煉爐渣樣收集器 1141

 0

一種煉鋼爐及精煉爐渣樣收集器,屬于冶金渣樣采集技術領域。該收集器:包括:收集斗、轉動耳軸、軸承座、螺栓、支承架、手柄;其特征在于:將兩個轉動耳軸(2)焊接在收集斗(1)的兩個外側面,焊接位置在收集斗重心稍偏向出料口一側;轉動耳軸(2)穿入軸承座(3)內的滾動軸承內孔中;軸承座(3)用螺栓(4)緊固在支承架(5)上;手柄(6)焊接在不銹鋼收集斗后側面。優點在于:防止了渣樣收集過程中混入其他雜質,收集斗采用了不銹鋼板防止了氧化物的產生進而混入渣樣,保證了渣樣的準確性;收集器制作簡單,成本低廉,實際應用效果良好;降低了職工勞動強度,提高了生產效率。

冷軋罩退加熱罩起吊指示裝置 886

 0

本實用新型涉及一種冷軋罩退加熱罩起吊指示裝置，屬于冶金冷軋設備技術領域。包括指示板（4）、旋轉蓋板（5）、鐵鏈（7）、配重塊（8）、鐵環（10）、面板（11）、鋼管（12）、固定卡環（13）、旋轉軸（14），所述旋轉蓋板（5）為四邊形鋼板，一端固定焊接有旋轉軸（14），所述有鐵鏈（7）一端固定連接在鐵環（10），另一端與配重塊（8）固定連接，所述指示板（4）包括面板（11）、鋼管（12）。本實用新型結構簡單，全部為機械元件構成，無能源消耗，便于安裝、拆卸和維修?？煞乐棺鳂I人員確認不到位造成加熱罩掉落事故，既保持了設備生產的連續性又增加了作業的安全性，降低了安全生產事故發生的概率。

用于堆取料機電纜卷筒拖纜的可拆卸架空橋架 825

 0

本實用新型涉及一種用于堆取料機電纜卷筒拖纜的可拆卸架空橋架，屬于冶金行業堆取料機設備技術領域。技術方案是：基座（1）包含支撐槽鋼（5）、掛耳（6）和基座底板（16），鞍座頂板（10）上垂直固定兩塊鞍座支撐板（11），基座（1）中的支撐槽鋼（5）與鞍座（2）中的兩塊鞍座支撐板（11）通過銷釘（14）相連接；橋架本體（4）的兩端分別固定在兩個鞍座（2）中的鞍座頂板（10）上，橋架本體（4）的兩端分別設有與掛耳（6）相配合的掛鉤（3）。本實用新型的有益效果是：能夠將地面電纜托起，避免地面散落料及其它異物損傷、劃傷電纜以及地面積水、淤泥等導致絕緣護套老化。

冷軋廢水循環利用系統 1015

 0

本申請涉及冶金廢水處理領域，尤其涉及一種冷軋廢水循環利用系統；所述系統包括：預處理單元，所述預處理單元的進水端連接所述冷軋產線的出水端；多級雙膜處理單元，多級雙膜處理單元的進水端連接預處理單元的出水端；濃水處理單元，濃水處理單元的進水端連接多級雙膜處理單元的第一出水端；淡水管網，淡水管網的進水端分別連接多級雙膜處理單元的第二出水端和濃水處理單元的第一出水端，淡水管網的出水端連接冷軋產線的第一進水端；除鹽水管網，除鹽水管網的進水端連接濃水處理單元的第二出水端，除鹽水管網的出水端連接冷軋產線的第二進水端；經過多級雙膜處理單元分離純化后處理后，能夠得到成品鹽并且實現冷軋廢水的循環利用。

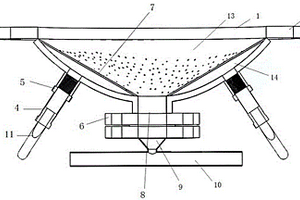

噴吹罐底部流化室裝置 844

 0

本實用新型涉及一種噴吹罐底部流化室裝置，屬于冶金行業氣流輸送設備技術領域。技術方案是：錐形結構的硫化板（7）固定在金屬外殼（3）內，硫化板（7）的內側與金屬外殼（3）之間形成硫化室（13），硫化板（7）外側與金屬外殼（3）之間形成氣室（14）；硫化室（13）頂部的金屬外殼（3）上設有物料入口（1），硫化室（13）底部的金屬外殼（3）上設有物料出口（8），出料管（9）連接在物料出口（8）上；金屬外殼（3）沿著硫化室（13）圓周方向上設有多個均勻布置的供氣孔（5），供氣管（11）連接在供氣孔（5）上。本實用新型的有益效果是：在下料的過程中能夠起到對物料進行均勻地流化作用，流化效果較好，而且下料速度穩定。

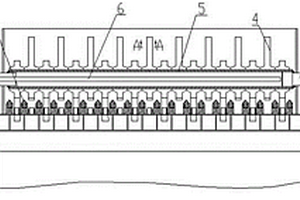

燒結機中部滑道 946

 0

本實用新型涉及一種燒結機中部滑道，屬于冶金設備技術領域。包括滑道油嘴（1）、滑道油槽（2）、滑道本體（6），其特征在于，還包括緊固螺栓孔（3）、滑道緊固凹槽（4）、滑道緊固凸臺（5），所述兩個緊固螺栓孔（3）對稱設置于滑道本體（6）上滑道油嘴（1）的兩側，所述滑道緊固凹槽（4）、滑道緊固凸臺（5）分別設置于滑道本體（6）的兩端，滑道緊固凸臺（5）的形狀與滑道緊固凹槽（4）相匹配。本實用新型減輕臺車系統對滑道螺栓的作用力，降低滑道螺栓松動的幾率，有效避免滑道扭曲、變形的情況發生。裝置結構簡單，優化了設備運轉狀況，降低了設備故障率，減輕了檢修人員的勞動強度，降低了設備綜合維保費用。

組合式開口機前擋板 871

 0

本實用新型涉及一種組合式開口機前擋板，屬于冶金高爐裝備技術領域。包括前擋板（1）、連接滑槽板（2）、前端大臂（3）、滑板（14），所述滑板（14）裝配在板槽（11）內，前端大臂（3）設置在滑槽板（2）的帶缺口中，螺栓孔（13）內裝配有緊固螺栓，將滑板（14）緊固在板槽（11）內，在銷孔Ⅰ（7）與銷孔Ⅱ（12）內裝配銷釘（3），將前擋板（1）、連接滑槽板（2）裝配連接在一起。本實用新型裝置結構合理，開口機前擋板由三部分組合而成，提高了使用壽命，降低更換成本。安裝、拆卸操作快捷方便，提高了高爐鐵口開口效率，避免了作業人員中暑的危險，作業環境得到了顯著改善。

移動式測溫偶頭存取裝置 1125

 0

本實用新型涉及鐵水、鋼水測溫工藝中一種移動式測溫偶頭存取裝置，屬于冶金生產設備技術領域。包括手拉移動小車（4）、偶頭存取桶（5）、軸承（9）、偶頭存取桶支架（12），所述偶頭存取桶支架（12）對稱安裝于手拉移動小車（4）上兩側，兩個軸承（9）分別對稱安裝于兩個偶頭存取桶支架（12）頂端，手拉移動小車（4）通過軸承（9）與偶頭存取桶支架（12）連接。使用此裝置方便測溫操作人員裝、取測溫偶頭，消除因現場環境因素而導致的測溫偶頭受潮、燙壞、破損等現象的發生，便于偶頭支領、存放、使用、現場整潔、消耗統計，具有很好的推廣使用價值。

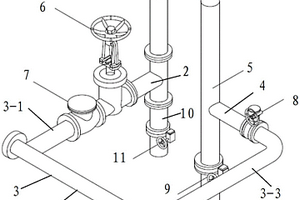

退火爐密封水回收裝置 1216

 0

本實用新型公開了一種退火爐密封水回收裝置，屬于管路冶金機械設備技術領域。所述退火爐密封水回收裝置包括：三通管、輸水管路與閘閥；所述三通管的進水口與密封水排水管路的出水口連通，所述三通管的第一出水口與所述輸水管路的進水口之間通過所述閘閥連通；所述輸水管路的出水口與循環水回水管路連通。本實用新型退火爐密封水回收裝置可以回收密封水，避免浪費，節約水資源。

皮帶機溜槽口下料位置調節裝置 916

 0

本實用新型涉及一種皮帶機溜槽口下料位置調節裝置，屬于冶金物料運輸設備技術領域。包括吊掛軸（1）、軸座板（2）、活動板（4）、銷軸（5）、固定耳座（6）、固定閘板（7）、槽口上沿（10）、溜槽壁（11），所述活動板（4）頂部焊接連接有吊掛軸（1），所述吊掛軸（1）轉動裝配在兩塊軸座板（2）的軸孔內，所述固定閘板（7）為長條形鋼板，鋼板一側設置有齒狀卡槽（12），通過銷軸（5）轉動裝配在兩塊固定耳座（6）的軸孔內。本本實用新型裝置結構簡單，制作方便，拆卸靈活方便，可實現對料點調整，避免料點不正，防止皮帶跑偏，從而杜絕跑料、冒料、堵料的發生，保證了生產效率，杜絕下游皮帶跑偏所給生產帶來的影響。
