本實用新型公開了一種含高鹽廢水處理系統,主要用于處理濕法冶金廢水,包括:反應池、絮凝池、快速沉淀池、重金屬富集單元、暫存池、預熱器、一級循環泵、一級加熱器、一級閃蒸器、一級壓縮機、凝液罐、過料泵、二級循環泵、二級加熱器、二級閃蒸器、出料泵、二級壓縮機、冷卻結晶器、冷卻水進口、冷卻水出口、攪拌裝置、離心機、母液罐、母液泵、流量計;所述的冷卻結晶器內部還設有攪拌裝置,防止結晶固體在冷卻結晶器內部形成掛壁,所述的一級閃蒸器和二級閃蒸器上部還設置有除沫器絲網,防止在一級閃蒸器和二級閃蒸器產生蒸汽攜帶的鹽溶液氣沫進入壓縮機;本實用新型采用二級閃蒸,蒸汽熱量利用徹底,同時本系統可實現連續化作業。
本實用新型提供一種電機車制動系統動力裝置,其包括一交流電機,該交流電機的輸入端連接一變頻器,其輸出端連接該制動裝置中的作動件。本實用新型提供的電機車制動電動機裝置,通過將制動裝置中的電機由直流電機換成交流電機,克服了由直流電機帶來的一系列問題,它啟動電流小、幾乎沒有什么電弧、故障率很低、幾乎不用維修,不僅能保證了機車的正常運行,而且節能,再有,交流電機與變頻器加在一起也比直流電機價格低廉,因此,本實用新型是煤礦、冶金礦山井下主巷道或平峒運輸礦物、器材的主要牽引設備的理想選擇。
本實用新型涉及一種拆爐機液壓錘和擴孔鉆快換裝置,屬于冶金機械裝置技術領域;包括:連接頭(3?5)、連接桿(3?1),護套(3?2),連接釬桿(3?3),筋板(3?4);其中,連接頭位于連接管前端,與原尾座連接桿的前端結構相同;連接桿為鋼管,護套為鋼板圍成的四方形狀,四方形的底部有一個圓孔,連接釬桿與原釬桿連接部位的結構和尺寸相同,都在尾部設有一個用于固定的凹槽,連接釬桿穿過護套底板上的孔并穿進連接桿后端;筋板將連接桿、連接釬桿以及護套連成一體;各零件接觸位置通過焊接固定。對比現有技術,本實用新型僅需拆卸液壓錘的釬桿即可實現兩種作業工具之間的更換,提高了效率,避免了因更換液壓錘管路而造成的浪費和污染,降低了損耗。
本實用新型涉及一種拆爐機伸縮油缸支撐結構,屬于冶金機械裝置技術領域,包括導軌(3)、安裝座(5)和滑塊(6);2個安裝座(5)固定安裝于伸縮油缸(4)缸筒的前端外側,每個安裝座(5)上固定安裝一個滑塊(6),2個導軌(3)對稱固定于伸縮臂(2)內部兩側,安裝位置為剛好使滑塊(6)置于導軌(3)內。對比現有技術,本實用新型拆爐機伸縮油缸支撐結構重量輕,結構簡單,支撐效果好,大大的提高了伸縮油缸的使用壽命。
一種可避免鋼卷尾部折邊的立卷夾鉗,屬于冶金起重吊具,它包括立卷夾鉗,其特征是:在立卷夾鉗鉗口端面上焊接厚50mm,長1400mm,寬600mm的鋼板。本實用新型使立卷夾鉗在夾持鋼卷時鋼卷尾部避免折邊,進而使得鋼卷表面質量得到提高,進入下工序后不用將折邊層去掉,節約板材。
本實用新型屬于冶金行業生產設施,具體涉及一種平整帶鋼板形測量裝置,它包括現有的平整機,平整機包括平整輥上輥、平整輥下輥、入口側轉向輥、出口側轉向輥,其特征是在現有的平整機出口側轉向輥兩端的軸承箱內各安裝一套壓力傳感器,壓力傳感器的軸心與平整機出口轉向輥、入口轉向輥上輥面形成的水平面成30-50度夾角,即壓力傳感器的軸心與平整板帶鋼呈30-50度夾角。帶鋼平整過程中作用在轉向輥上的壓力,通過輥頸作用在安裝在軸承箱內的壓力傳感器上,通過兩端壓力傳感器測出的壓力差來判斷平整板型的好壞。本實用新型的投資較小,且可以提高平整板型產品的合格率,其合格率可達96%左右。
一種雙相交換閥,涉及一種用于冶金、化工、食品等行業易產生周期性結疤的生產工藝過程的流體控制閥。其結構包括:為兩端封閉管體的交換閥基體,在管體內的隔板,在交換閥基體側壁上分別設有進、出液管,位于交換閥基體外的聯通管,固定在隔板上的閥座,居中穿入交換閥基體的與管狀閥座配合的閥芯。本實用新型適用于氧化鋁生產精液降溫板式換熱器的交換過程,使流過板式的精液、種分母液周期性互換流道,避免結疤形成,保持板式較好的、經常性的換熱效果,改善精液降溫及種分母液升溫的技術條件,提高分解率,提高循環效率,增大產出降低蒸汽消耗。

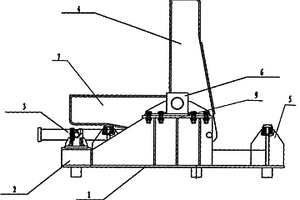

一種剛性引錠桿防滑脫裝置,屬于冶金工業連鑄機引錠桿技術領域,解決了現有引錠桿由于自身重力和氣動換向閥選型而出現的下滑,包括引錠桿存放裝置和設置在引錠桿存放裝置上的鎖緊機構,鎖緊機構分為上支座、下支座和插銷,上支座固定在位于引錠桿存放裝置首端兩側的豎直支撐桿中間位置,下支座固定在位于引錠桿存放裝置首端底部的支撐橫梁上,插銷固定在豎直支撐桿的側面。在引錠桿存放裝置上靈活設置上支座和下支座,引錠桿從上支座和下支座中間穿過,同時在上支座上設置防止插銷搖擺的固定筒,最后利用插銷將上支座、引錠桿和下支座穿透固定,以達到防止引錠桿下滑的目的。

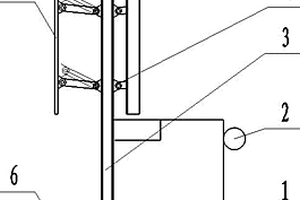

本實用新型涉及冶金設備制造技術領域。一種冷金屬檢測器接收端防止誤檢測裝置,包括接收筒和發射筒,接收筒包括第一底座和第一圓柱筒,第一圓柱筒的高為300mm,底面直徑為90mm,第一圓柱筒兩端分別設置有第一斜面和第二斜面,第一斜面與第一圓柱筒軸線方向所成夾角的銳角為45度,第二斜面與第一圓柱筒軸線方向所成夾角的銳角為arctan0.5度,第二斜面的上緣與第一圓柱筒外側壁的距離為50mm,第一圓柱筒的第二斜面所在一端與底座連接,發射筒包括第二底座和第二圓柱筒,第二圓柱筒的高為300mm,底面直徑為90mm,第二圓柱筒一端與底座連接,所述的接收筒設置在遠離支柱一端的支架上,發射筒設置在支柱上方。檢測器可靠性提高,維護清潔更方便。
本實用新型公開了礦熱爐煙氣余熱利用系統。礦熱爐煙氣余熱利用系統,包括礦熱爐、水冷風冷裝置、煙道、沉降室、余熱鍋爐、除塵器、引風機、煙囪,其中礦熱爐的煙氣出口通過管路連接水冷風冷裝置,水冷風冷裝置的出口通過煙道連接沉降室,沉降室的煙氣出口通過管路依次連接余熱鍋爐和除塵器,除塵器的出口通過引風機和煙囪連接。本實用新型在很多冶金化工行業工藝中有應用的空間,礦熱爐產生的煙氣進入余熱鍋爐回收熱能,產生蒸汽發電,能夠提高能源利用率、減少環境污染。
改進的熱連軋側導板液壓控制系統,屬于冶金企業生產輔助設施,它包括溢流減壓閥、蓄能器、第一液控單向閥、第二液控單向閥、第三液控單向閥、第四液控單向閥、第一伺服閥、第二伺服閥、第一二位四通電磁閥、第二二位四通電磁閥、電磁溢流閥、位置傳感器、第一壓力傳感器、第二壓力傳感器和液壓缸,液壓缸一端設置位置傳感器,位置傳感器連接第一壓力傳感器,第一壓力傳感器連接電磁溢流閥;電磁溢流閥連接第一伺服閥,液壓缸另一端連接壓力傳感器,壓力傳感器連接第一二位四通電磁換向閥,二位四通電磁換向閥連接溢流減壓閥;第一伺服閥與第一液控單向閥、第二液控單向閥連接;第二伺服閥與第三液控單向閥、第四液控單向閥連接;蓄能器分別連接第一二位四通電磁閥和第二二位四通電磁閥,其特征是增設第三二位四通電磁換向閥控制第一液控單向閥和第二液控單向閥,第二二位四通電磁換向閥控制第三液控單向閥和第四液控單向閥,接通第一伺服閥和第二伺服閥的油路。本實用新型可以快速檢測系統故障位置,從而縮短了故障停機時間。
一種球團壓制成型處理設備,屬于冶金原料成型設備技術領域,目的是解決現有礦粉壓制成型處理設備存在的生產壓力低、產品合格率低、設備結構復雜、易發生故障和不能夠實現自動化生產的技術問題,包括機架、料斗、主油缸、壓頭、料車、模具、脫模油缸、料車油缸和料車導軌,其中:它還包括升降導柱和工作平臺,所述升降導柱分別設在主機架前邊的兩側和后邊的兩側,工作平臺設在主機架的下部,模具設在升降導柱上并能上下滑動,模具位于工作平臺上,料車導軌設在主機架中部和物料架上,壓頭設在升降導柱的上部且能上下滑動,本實用新型具有結構簡單、可靠性高、維護簡單方便,生產壓力大,產品質量穩定合格率高和能夠大規模應用于自動化工業生產的優點。
本實用新型公開了一種螺旋錐式擴孔鉆,屬于冶金機械裝置技術領域,包括尾座(2)、鉆頭連接桿(3)和鉆頭(4);所述鉆頭(4)包括本體(7)和硬質合金塊(8);鉆頭本體(7)為四棱螺旋錐體結構,硬質合金塊(8)固定在鉆頭本體(7)四棱外圓錐面上;鉆頭連接桿(3)前后兩端分別與鉆頭本體(7)和尾座(2)固定連接。本實用新型的螺旋錐體便于擴孔時排屑;鑲嵌的硬質合金塊可有效提高擴孔鉆的耐磨度;使用本實用新型后,其使用壽命提高一倍,同時減少了擴孔作業時間和縮短了套換出鋼口時間。
一種四輥冷軋機軋輥防護保溫裝置,屬于冶金設備輔助裝置,它包括一塊1/3圓弧形鋼板構成的弧形罩,弧形罩固定于軋機牌坊的進口和出口兩側,覆蓋在上支承輥輥身,弧形罩內設有乳化液噴淋管和縱橫設置的若干蒸汽管道,弧形罩一邊端部設有雜物接收器。本實用新型消除了因較大溫度變化給支承輥帶來的不利影響,包括高溫膨脹和低溫收縮;通過設置雜物接收器,避免了軋輥出現表面剝落或有其他小部件墜落時造成嚴重工作輥損傷,提高設備運轉功能精度和操作人員安全水平,從而提高產品質量,降低成本消耗。
一種板坯夾鉗,屬于冶金產品起吊專用工具,它包括橫梁,橫梁的上面設有兩個銷軸,橫梁的下面鉸接有夾鉗,夾鉗由左連接臂、右連接臂、左杠桿臂、右杠桿臂、夾臂組成,橫梁通過連接耳和中軸與左連接臂、右連接臂鉸接,中軸上設有軸套;左連接臂與左杠桿臂通過連接軸連接,其中連接軸設有軸套,左杠桿臂與連接軸之間設有固定套;連接軸的右端設有墊圈和擋圈;右連接臂與右杠桿臂通過連接軸連接,左杠桿臂與右夾臂為整體結構,右杠桿臂與左夾臂為整體結構,左夾臂與右夾臂通過鉸接軸鉸接。本實用新型能夠避免起吊不銹鋼板坯發生打滑現象。
本實用新型屬于冶金企業生產設備的輔助設施,醫療器械,具體涉及清除磁選機磁輥粘料的裝置,它由碳素鋼板和不銹鋼板通過螺栓連接而成。將本實用新型安裝在磁選機的入料口位置。在磁選機的工作過程中,物料進入料口進入磁選區,在磁輥的高速運轉下,利用磁場的作用,將磁性渣鋼、非磁性鋼渣分離,分別進入相應的溜筒。高速逆時針旋轉的帶磁渣鋼在本實用新型的作用下,順時針流入磁性渣鋼溜筒,不會發生粘輥現象,從而提高了物料的磁選效率。

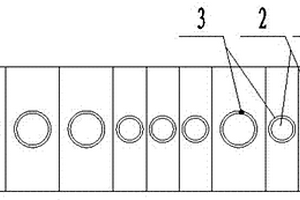

平整上卷小車液壓介質鏈鋁排,屬于冶金企業生產設備的輔助設施,主要配置在平整上卷小車上,它包括鋁板,鋁板上設有若干個不同直徑的孔,其特征是每個孔上設有尼龍環,尼龍環嵌在每個孔上。采用本實用新型可以避免發生割斷液壓介質輸送管的事故,減少了因介質輸送管破裂造成的停機現象。

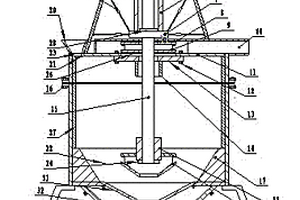

一種氣旋流分選磨機,主要用于冶金、化工、建材等領域,它包括底座、置于底座上的磨料室,磨料室的上方設有電動機,電動機的輸出軸連接轉軸,轉軸伸入磨料室,轉軸的端部安裝有輪轂,輪轂上安裝有葉輪,磨料室設有進料口、出料口、進風口,磨料室的進風口上設置一個耐磨環,磨料室出料口的上方設有抽風機,抽風機的出風口延長即是細粉排出口,磨料室的出料口的下方設有圓環形鋼板,圓環形鋼板的外徑大于出料口的口徑,其特征是圓環形鋼板通過螺栓固定在磨料室的上蓋上,圓環形鋼板的下部焊接有套筒,進料口設置在磨料室的頂部,進風口設置在磨料室的底部,磨料室的內壁設有一層耐磨板。本實用新型的磨料效率高,產量高,其每小時磨料3噸有余。
本實用新型公開了一種轉爐煉鋼連鑄大包回轉澆鑄位煙氣收集系統,屬于冶金行業煙氣收集領域,主要解決了當前煙氣收集困難及資源浪費的問題,包括大包和設置在上方的集煙罩,集煙罩橫跨在高軌梁和低軌梁上,集煙罩包括兩個可移動拆分的半罩,半罩包括設置在上方的支撐板一,支撐板一的下方三個側面分別設置有擋板,形成半封閉空間,其中兩個支撐板下方安裝有行走機構,行走機構一端裝有電機減速機,另一端僅有車輪。集煙罩分為兩個可移動拆分的半罩,不影響大包回轉臺的正常運行和維護,半罩將大包上方全部覆蓋,防止煙塵逸散,集煙罩利用高軌懸梁柱的高軌梁和低軌梁作為行走軌道,降低安裝高度和安裝成本。

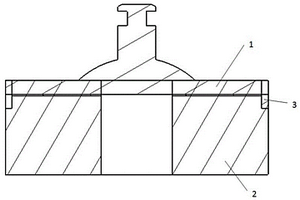

本實用新型涉及一種包邊結構高速列車制動閘片,屬于高速列車制動閘片技術領域,解決高速列車制動閘片的背板與粉末冶金摩擦塊壓制成形后結合強度不足的技術問題。解決方案為:本裝置包括摩擦塊和背板,背板靠近摩擦塊一側的表面向摩擦塊一側翻折,形成凸緣,凸緣嵌入摩擦塊的外緣中,或者摩擦塊嵌入凸緣與背板所圍成的容腔中。本實用新型中背板的邊緣折起形成一個空腔,在粉體成型過程中,摩擦塊和背板壓制成一個整體,通過這種摩擦塊部分嵌入包邊背板的鑲嵌結構,增加摩擦塊和背板間的結合強度,提高抗剪切能力和制動安全性。

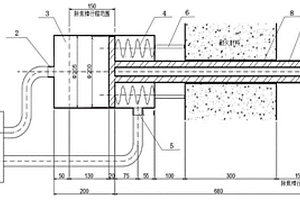

本實用新型涉及冶金領域?;谧詣踊刂频逆滙鳈C智能氣動除焦裝置,包括除焦裝置主體、氣動控制器1,所述除焦裝置主體包括柱塞7、柱塞腔3、連接柱6,鏈篦機殼的煤焦油易覆植區域有沉孔8,柱塞腔3通過連接柱6安裝在鏈篦機殼外側,柱塞7為T字形結構,柱塞7的一端處于柱塞腔3中另一端處于沉孔8中,柱塞腔3的底部有第一通氣孔2,柱塞腔3的口部有第二通氣孔5,第一通氣孔2和第二通氣孔5通過管道連接氣動控制器1。本實用新型能夠實現遠程智能氣動除焦。
本實用新型屬于冶金行業煉鐵原料給料機送料設備技術領域,尤其為一種給輸送帶上放料的反向扇形閘門,包括料倉,料倉呈“L”字型,且角度為135°,料倉的前后兩端安裝有扇形門板,扇形門板的外側壁下端焊接有連接塊,料倉的右側焊接有支座,支座的上端面前后兩端通過螺釘安裝有支柱,兩個支柱之間安裝有電動液壓推桿,該裝置在使用時,通過將料倉拐角角度由原來的160°改為135°,以改變導料角度,同時通過料倉拐角角度的改變,改變了扇形門板的開關方向,同時通過設置連接塊,改變了電動液壓推桿與扇形門板的連接方式,從而使得鐵器不會卡在輸送帶與扇形門板之間,有效防止了送料輸送帶撕裂的問題。
本實用新型涉及粉末冶金機械零件領域,尤其涉及新能源汽車用螺紋連接連桿體。包含螺紋桿,螺紋桿后方包含連接部分,連接部分包含連接外沿,連接外沿上包含軸套,還包含連接件,連接件包含外套筒的內壁螺紋,螺紋桿能夠和連接件內壁螺紋進行連接為整體,所述連接件外部包含外套筒,外套筒內壁包含螺紋,外套筒內壁的螺紋能夠和連桿體外沿螺紋螺紋對接。有益效果:本專利采用粉末件連桿體螺紋連接,本處的內部的螺紋結構、外套筒的螺紋安裝,區別于傳統的銷與銷孔連接,穩定性和安全性更好。
本實用新型公開一種稀油潤滑傳動軸的擋油環,屬于冶金熱連軋機傳動類設備檢修、維修技術領域。擋油環為圓環結構,其圓環的截面為T形,且T形的橫邊位于圓環內側,T形的豎邊位于圓環外側;擋油環的內徑與傳動軸的外徑相等,擋油環設置在傳動軸外壁上。該裝置防止從主軸內部流出的回油粘附在齒端外套壁上,隨著主軸的高速運轉而通過油箱體與主軸的縫隙處被甩出到箱體外部,減少油液的大量浪費,降低潤滑油的費用。同時,還可以保持油箱體周圍地面及其他設備的清潔,避免作業人員行走時滑倒造成安全事故。
