湖南婁底有色金屬電冶金技術理論與應用

新型泥炮炮嘴 895

 0

本實用新型公開了一種新型泥炮炮嘴,它用于堵住高爐出鐵口。炮嘴帽與炮嘴中段以環形槽相連,炮嘴中段套裝在炮嘴后段的上周并用第一銷子緊定,炮嘴后段套接在連接體的外周用第二銷子緊定,密封圈位置在連接體底端與泥炮錐體頂端之間,連接體與泥炮錐體之間插有第一拉桿、第二拉桿及第三拉桿,分別有第一扁銷、第二扁銷及第三扁銷將連接體同泥炮錐體緊定。這種結構形式的泥炮炮嘴結構緊湊、密封性好,操作簡便,使用壽命長,可用于各種容量的冶金高爐,可極大的推廣價值。

防卷渣器 892

 0

本實用新型提供一種用于冶金領域高溫液體從一容器流入另一容器時防卷渣的防卷渣器,由耐火材料澆注成的防卷渣器側面上半部均留有幾個進口通道,圓柱體下端面留有一個出口通道,這幾個進口通道和出口通道在圓柱體中心上半部聯通。本實用新型具有操作方便、使用成本低、擋渣效果好等特點。

球鉸萬向管節 1045

 0

本實用新型公開了一種用于與向冶金高爐爐內噴吹煤粉的噴煤槍相配套的球鉸萬向管節,用N個球鉸萬向管節構成與噴煤槍相配套的“軟管”。在每個球鉸萬向管節的直管的兩頭固結有球鉸座,球鉸座內腔的底層安裝有內密封環,球形管的球形段活動安裝在球鉸座的內腔并與內密封環緊密接觸,外密封環安裝在球鉸座內腔與球形管的球形段緊密接觸,壓緊螺套穿過球形管的直管段后套裝在球形座的端頭。由N個球鉸萬向管節構成的“軟管”完全可以替代以往使用的金屬軟管或高壓橡膠管。操作靈活,使用方便,可提高煤粉噴槍作業率,可推廣到其它行業作為輸送氣體或液體的連接管。

濾料取樣器 851

 0

本實用新型公開了一種濾料取樣器,它有帶螺旋槽的螺旋鉆頭、外套管、觀察口蓋板、緊固螺釘、端蓋和帶連接頭的傳動桿,外套管的一頭加工有數量大于等于1的尖形口,在有尖形口的外套管一頭內腔固連有螺旋鉆頭,外套管的外壁制作有數量大于等于1的觀察口,有緊固螺釘把觀察口蓋板定位在各個觀察口上;在外套管的另一頭裝有端蓋,帶連接頭的傳動桿固連在端蓋的外側表面。這種濾料取樣器結構簡單、制作成本低、適用性廣及操作方便安全,可推廣到鋼鐵冶金和石油化工等行業用于對受污染濾料或經原位再生后濾料的取樣檢驗。

切焦機齒輥 864

 0

本實用新型公開了一種為冶金或機械行業切割所需粒級焦炭的切焦機齒輥,在齒輥軸的兩頭有由壓蓋、透蓋、軸承、軸承座及悶蓋組成的左支撐和右支撐,在齒輥軸的A段上裝配有左端部圓盤和右端部圓盤、切焦圓盤、定距環,在左端部圓盤、右端部圓盤的孔中穿插有多根長銷,切焦圓盤及裝于兩切焦圓盤之間的切焦大刀、切焦小刀套裝在各根長銷上,在齒輪軸的B段上擰有螺母,擰動螺母可將套裝于齒輥軸的A段及長銷上的各個零部件緊靠在一起,不產生松動。這種切焦機齒輥安裝、拆卸方便,維修工作量少,只將把個別被磨損或損壞的切焦大刀或切焦小刀取下換上新的即可投入運行,提高了切焦機的作業率,延長了切焦機的整體壽命。

油水分離器 1172

 0

本實用新型公開了一種用于干式煤氣柜內將煤氣中的飽和水從密封油中分離出來的油水分離器,飽和水與密封油的混合體從油水進管20進入到主箱體3的調節分離室24內,通過調節裝置16調節好進入其內的油水量。油水混合物在調節分離室24內進行油水分離,分離之后的密封油處在上層由隔板8的網孔進到出油道4,在過濾室23內經過過濾后從過濾網2進入儲油室22,再從出油管6將分離過濾后的密封油送回干式煤氣柜內循環使用;而在調節分離室24分離的水經流水道15流出經鋼管12′或12及旋塞閥13流出。干式煤氣柜上安裝使用的油水分離器運行方便,操作簡單,可在冶金化工企業中推廣應用。

變頻輥 793

 0

本實用新型公開了一種變頻輥,在變頻輥輥體(1)外表面的凹型槽中加工有用碳化鎢作材質的耐磨層(2),耐磨層(2)的厚度與輥體(1)外表面的凹型槽深度相等。這種變頻輥的使用壽命是原使用壽命的2-3倍,可推廣到冶金企業的金屬熱加工的生產線上。

受污染濾料活動式移位再生裝置 730

 0

本實用新型公開了一種清洗和處理水循環系統或水處理系統中受污染濾料活動式移位再生裝置,在活動式過濾池的兩邊安裝有第一分配器和第二分配器,裝配在第一分配器和第二分配器上的前噴嘴和后噴嘴穿過活動式過濾池的壁后伸入到活動式過濾池的內腔,壓縮空氣管、水管和再生介質輸入管連通第一分配器和第二分配器,在活動式過濾池的底部縱向或橫向位置裝有排泥槽,漏網固連在排泥槽的上部,活動式過濾池的底部或壁上裝有振子。在排泥槽的出口處的端閘板上裝有的第一排污管連通污水池,污水池端頭裝有第二排污管。這種移位再生裝置投資省、適應性強,適合于冶金、化工等行業的污水處理。

氧槍防墜裝置 1096

 0

本實用新型公開了一種用于轉爐煉鋼的氧槍防墜裝置,它主要由主彈簧8、橫梁9、吊掛螺桿10,制動桿6、制動桿座15、小車架12及制動支架1、制動塊4組成。當氧槍鋼絲繩突然斷裂時,裝配在氧槍升降小車滑輪裝配下的主彈簧8復位使橫梁9動作,與橫梁9相聯接的吊掛螺桿10向上移動,吊掛螺桿10帶動制動桿6動作,使制動桿6的弧形表面強行接觸導軌16,依靠制動桿6、制動塊4與導軌16之間的摩擦力使氧槍升降小車架制動,達到氧槍防墜的目的。這種裝置設計合理、動作準確、可靠、反應靈敏,具有雙面制動的效果?？稍谝苯鹦袠I推廣。

全液壓驅動的翻轉冷床 1182

 0

本實用新型公開了一種應用于冶金連鑄生產工藝中供鋼坯冷卻的全液壓驅動的翻轉冷床,油缸1經活塞桿及連桿7聯鉸鏈2或2′帶動擺架3或3′擺動,通過輥輪5或5′及輥輪6或6′實現V型床10及U型床13的抬起或下降;啟動安裝在V型床10結構架9下端的油缸8可實現V型床10的向左或向右平移,可不斷地將V型床10上的鋼坯朝出坯方向送入收集臺架17,再由吊車將收集臺架17上的鋼坯集中送入下道工序。這種全液壓驅動的翻轉冷床特別適用于已有擺架式結構翻轉冷床的現場改造。

用于冷剪金屬和熱剪金屬的剪切刀片 768

 0

本實用新型公開了一種用于冷剪金屬和熱剪金屬的剪切刀片,在剪切刀片基體的兩個底邊焊接有第一刀刃和第二刀刃。工作時讓第一刀刃或第二刀刃對著冷、熱工件進行定尺或非定尺剪切,這種剪切刀片使用壽命可提高2-3倍,制作成本低,維修更換方便,適用于冶金企業對不同規格的冷、熱軋件的剪切。

具有頂松功能的中間罐傾翻裝置 1131

 0

一種用于冶金連鑄生產工藝中的具有頂松功能的中間罐傾翻裝置,左、右軸承分別支承在左、右軸的中段,左、右軸的一端分別與左、右接手固結,左、右接手與左、右壁體之間有螺栓聯結固定,右軸的一端連接液壓擺動馬達;左、右壁體對稱安裝在支承梁的兩頭,在支承梁上有頂松油缸,左、右壁體下端的兩側有支承座,支承座經連接板連夾緊缸尾支承鉸,夾緊缸的活塞桿連夾緊爪上的活動鉸,夾緊爪下端的支承鉸經連接板與支承座相連。這種中間罐傾翻裝置可將頂松與傾翻合成一個步驟,節省電能消耗及減輕地面操作人員勞動強度,具有推廣價值。

不銹鋼覆層鋼板及其制造方法 1239

 0

本發明公開了一種不銹鋼覆層鋼板，包括：外層不銹鋼層(1)和內層鋼芯層(2)，所述外層不銹鋼層(1)包裹在所述內層鋼芯層(2)的外周，所述外層不銹鋼層(1)與所述內層鋼芯層(2)為通過熱軋結合成型，所述外層不銹鋼層(1)與所述內層鋼芯層(2)之間為冶金結合；所述外層不銹鋼層(1)包括不銹鋼上層(101)、不銹鋼下層(102)和不銹鋼側壁層(103)，所述不銹鋼上層(101)厚度與所述內層鋼芯層(2)厚度之比為1：(1.5?50)。大大地提高了該不銹鋼覆層鋼板的防腐蝕性能，除去該不銹鋼覆層鋼板兩端與其他構件相接合部位處外，該不銹鋼覆層鋼板的上下前后四個方向均為不銹鋼包覆，嚴格地保護了內部的內層鋼芯層，使得內層鋼芯層不與外界或者第三介質接觸而被腐蝕。本發明還公開了一種不銹鋼覆層鋼板的制造方法。

屈服強度800MPa級熱軋鋼板及其制造方法 1336

 0

本申請屬于鋼鐵冶金技術領域，尤其涉及一種屈服強度800MPa級熱軋鋼板，以質量百分數計包括：0.08wt％≤C≤0.15wt％；0.10wt％≤Si≤0.40wt％；1.30wt％≤Mn≤2.00wt％；0.20wt％≤Mo≤0.45wt％；0＜P≤0.015wt％；0＜S≤0.005wt％；0.02wt％≤Als≤0.07wt％；0.02wt％≤Nb≤0.06wt％；0.10wt％≤Ti≤0.20wt％；其余為鐵和其他不可避免的雜質；其中，所述屈服強度800MPa級熱軋鋼板的碳當量控制為≤0.48wt％；其可焊性較好。

不銹鋼/碳鋼雙金屬角鋼及其復合成型工藝 777

 0

本發明實施例公開了一種不銹鋼/碳鋼雙金屬角鋼及其復合成型工藝，所述雙金屬角鋼包括一體成型的第一角鋼腳和第二角鋼腳，其中，第一角鋼腳和第二角鋼腳均包括外層不銹鋼層和內層碳鋼芯，不銹鋼層包裹在碳鋼芯的外周，不銹鋼層的內壁與碳鋼芯的外壁緊密結合，且不銹鋼層和碳鋼芯的結合界面因為有復合成型工藝中的過盈配合、高溫加熱以及軋制壓力作用，可以形成為結合強度高、工藝性能好的冶金結合界面。本發明雙金屬角鋼來替代不銹鋼角鋼，在保證角鋼抗腐蝕特性的前提下，還可以節省不銹鋼材料，降低工程成本；同時，相比普通不銹鋼角鋼，本發明的雙金屬角鋼有更高的強度。

高強度電極密閉糊的生產工藝 1134

 0

本發明提供的一種高強度電極密閉糊的生產工藝，它由以下原料和步驟制成，所述各原料的重量配比為：無煙煤35～40份，殘陽極25～30份，冶金焦15～20份，人造石墨5～10份，煤瀝青18～23份；根據上述原料及比配按照原料精選，磨粉篩分，混合攪拌，成型冷卻步驟制得高強度電極密閉糊，它解決了原有傳統密閉糊的生產工藝中原料選取的不嚴謹而造成環境污染，產品質量機械強度差，電阻率大等問題，同時簡化了工藝流程，降低了生產運營成本，實用性強，應用于電石爐、鐵合金爐和硅鐵爐等自焙電極的導電材料。

輸送皮帶用行星式組合滾筒 1031

 0

本發明公開了一種用于冶金、礦山、化工等行業輸送散狀物料的輸送皮帶用行星式從動組合滾筒,多邊形第一、第二支架或第三、第四支架裝配在主軸的A段兩頭,行星托輥兩端裝配有第一、第二行星托輥軸承座。四個或四個以上的行星托輥用緊固螺栓通過第一、第二行星托輥軸承座固定在第一、第二支架或第三、第四支架之間。主軸的B段和B′段上裝有第一和第二主軸軸承座,扭矩限制器位于主軸的C段上,整個行星式從動組合滾筒經第一和第二主軸軸承座固定在外機架上。工作時,輸送皮帶與多個行星托輥中的幾個行星托輥的外表面接觸,當某個或某幾個工作狀態下的行星托輥出現故障不轉時,輸送皮帶會自動將它們帶動到非工作位置。維護方便,使用壽命長。

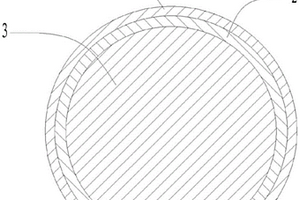

高強高韌耐腐蝕多層復合鋼筋 925

 0

本實用新型公開了一種高強高韌耐腐蝕多層復合鋼筋，包括：外層(1)、中間層(2)和內芯部(3)，所述外層(1)、所述中間層(2)和所述內芯部(3)由外至內依次套裝設置，所述外層(1)與所述中間層(2)之間以及所述中間層(2)與所述內芯部(3)之間均為冶金結合；所述外層(1)厚度、所述中間層(2)厚度以及所述內芯部(3)半徑之比為1：(1?5)：(5?30)；所述外層(1)、所述中間層(2)以及所述內芯部(3)在軸向的長度為20cm?200m。通過采用外層、中間層和內芯部的三層結構，使得每一層都發揮其特定的性能，達到了高強度、高韌性和耐腐蝕性的性能。

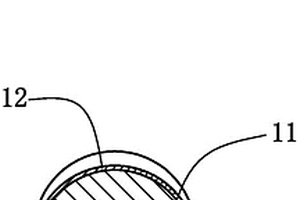

耐腐蝕鈦-鋼復合鋼筋 1201

 0

本實用新型公開了一種耐腐蝕鈦?鋼復合鋼筋。所述耐腐蝕鈦?鋼復合鋼筋包括碳鋼芯部及包裹于所述碳鋼芯部表面的鈦覆層，所述碳鋼芯部與所述鈦覆層冶金結合。本實用新型提供的耐腐蝕鈦?鋼復合鋼筋，防腐性能優，尤其是防海洋環境氯離子腐蝕遠超不銹鋼筋；且力學性能與普通碳鋼接近。鋼筋采用復合結構，可節約貴重金屬資源，降低成本。

壓力旋流霧幕式軋機除塵器 994

 0

本實用新型公開了一種用于冶金金屬軋制工藝中去除軋件表面氧化鐵皮的壓力旋流霧幕式除塵器,它主要由凈化器進水閥門2、工業水凈化器3、加壓水泵5、輸水管6及軋機用噴嘴環7或9等構成。由凈化器進水閥門2進入工業水凈化器3中的工業水,經工業水凈化器3中的凈化劑過濾凈化后進入輸水管6,在輸水管6中的凈化水又經加壓水泵5加壓后經軋機用噴嘴環7或9上的噴嘴噴射到軋件表面上,將軋件表面上的氧化鐵皮擊碎變成粉塵由霧幕屏障吸收流入地溝,達到除塵目的。這種壓力旋流霧式軋機除塵器除塵效果好,可廣泛用于中小型軋鋼企業。

矯頑磁力計 758

 0

矯頑磁力計是屬于磁學領域中的一種用于對硬 質合金等冶金材料Hc參數進行測試的磁性測量設 備。被測試樣放在本設備的測試裝置中，測試時試樣 被自動磁化飽和，其磁極化強度由高靈敏度剩余磁場 檢測放大器檢出并指示其強度大小，可自動或手動控 制試樣退磁，得出Hc的測試結果。本設備由脈沖磁 化場、壓控退磁場、時序控制電路、Hc顯示電路、磁極 化強度指示電路、測試裝置等系統構成。具有測試范 圍寬、精度高、測試速度快、結構簡單、操作可靠等特 點。

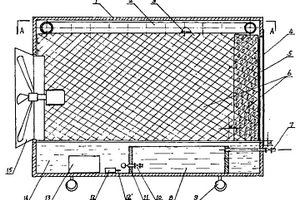

崗位降溫通風機 839

 0

本實用新型公開了一種用于冶金、化工等高溫行業企業降低高溫作業區環境溫度的崗位降溫通風機,在殼體的一側裝有風機,其它側面開有圓形或方形的進風洞,在殼體底端內側固連的隔板將殼體底端分成儲水池及工作水池。帶電磁閥的進水管安裝在儲水池側端,在工作水池中放置有供水泵及超聲波霧化器。殼體上的每個進風洞的外壁或內側裝有過濾網及濕簾,成環形狀的其上開有N個布水口的布水管布置在殼體內側的上端。開啟供水泵可將工作水池中的水不斷地提供給布水管,布水管中的水經布水口流到濕簾上端再流淌于整個濕簾,對從進風洞進入的空氣除塵降溫;經超聲波霧化器霧化后的水珠可由風機送出給環境降溫。這種可改善環境工作條件的崗位降溫通風機具有節約效益,可推廣。

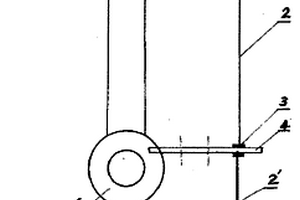

電纜線分離固定裝置 1004

 0

本實用新型所公開的電纜線分離固定裝置,主要由電纜線分離固定板及固定卡等構成,電纜線分離固定板固定在鋼絲繩鉤頭圍板上,由于電纜線分離固定板上有不同孔徑的圓孔,所以對不同直徑的電纜線都適用,這種電纜線分離固定裝置應用于行車上,于避免電纜線與鋼絲繩絞合在一起,這種裝置可用于冶金與機械等行業。

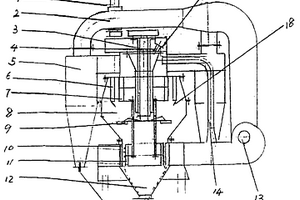

雙級渦流式選粉機 789

 0

本實用新型涉及一種選粉機械,更具體地說,它特別是水泥生產中應用的一種雙級渦流式選粉機。該機主要由雙級籠型轉子、錐形導料體、外殼機體、四個風筒及風機等組成。其主要技術在于雙級籠型轉子由上籠、下籠和螺旋槳形撒料盤串聯而成,錐形導料體與上導風體相連,外殼機體由上殼體和下殼體所構成。該機不僅可以應用于水泥生產上,還可應用于冶金、化工、食品、制藥等行業上,本實用新型結構簡單、體積小、重量輕,并省略了價格高昂的布袋收塵器,易加工制造、成本低。

新型鉆桿掛鉤 1139

 0

本實用新型公開了一種用于與打開冶金高爐開鐵口所使用的鉆機或礦山作業所使用的鉆機相配套的新型鉆桿掛鉤,掛鉤1插裝在鉆桿掛鉤座3的槽口中并使掛鉤1帶斜度橫臂一頭上的半圓孔緊卡在定位銷4上,鎖緊銷2穿過鉆桿掛鉤座3及掛鉤1,緊挨鉆桿掛鉤座3外緣的鎖緊銷2上有開口銷5。將鉆桿掛鉤座3的頂端面與鉆機橫臂相固連,操作人員把鉆機放到掛鉤1的鉤上就可平穩地操作鉆機進行作業,可減弱釬頭或鉆機在工作中的擺動,防止設備與人身事故的發生,可配套在各種型號的鉆機上。

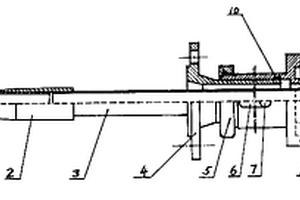

可調長短的高爐噴煤槍 995

 0

本實用新型公開了一種應用于冶金高爐噴吹煤粉用可調長短的高爐噴煤槍,固定卡子8套裝在滑動內套4的外周,鎖緊螺母5螺紋裝配在固定卡子8的一端,活動卡子9套配在固定卡子8中,噴煤長管3的一頭穿過滑動內套4與活動卡子9的中心孔,它的另一頭靠近噴管1,在噴管1與噴煤長管3相靠處的外周套裝有噴管連接套2。噴煤粉前,組裝好噴管1、噴管連接管2、煤長管3及活動卡子9、密封圈11成一整體,放入滑動內套4中將活動卡子卡在固定卡子8中。將噴管1伸入到高爐風口內,對高爐爐內噴煤,當噴管1的頭部燒損使整體噴槍不能到位時,松開鎖緊螺母5將噴煤長管3移動位置(即拉長)直到噴管1到達合適位置為止。如果噴管1全部燒損,松開噴管連接套2更換新的噴管1。這種噴煤槍適用于各種公稱容量的高爐噴煤。

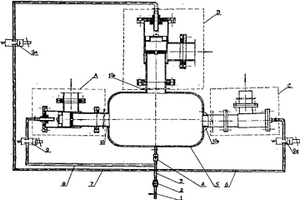

共包多連式空氣炮清堵器 713

 0

本實用新型公開了一種為礦山或冶金或焦化等行業同時或分別松動一個或幾個料倉中被堵物料或集中安裝有多個空氣炮清堵器的某個大型料倉中的共包多連式空氣炮清堵器。與手動閥相連的管道同空氣過濾器的一頭相連,空氣過濾器的另一頭連輸氣管,在輸氣管上連有多根進氣管,輸氣管經單向閥連儲氣包,在儲氣包上裝有多根連接管,各連接管經氣沖裝置和電磁閥與各進氣管相通,這種空氣炮清堵器不僅可用于單個或集群式布局的被堵料倉中被堵物料的清堵,尤其適用于大型料倉中需要安裝多個空氣炮清堵器才能進行被堵物料清堵的場所,適用性強,極大地節約清堵器的設備投資,有推廣價值和實用價值。

環保型皮帶清洗器 1007

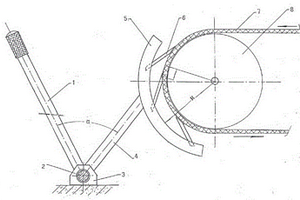

 0

本實用新型公開了一種環保型皮帶清洗器，在支承架上安裝有支承座，轉軸的兩頭裝配在支承座中央孔的軸承中。于轉軸的中間位置固連有操作手柄，靠近支承座的內側于轉軸的兩頭固連有從動桿，從動桿的中心軸線同操作手柄的中心軸線之間有夾角α。從動桿的上端同弧形支板的外側表面相固連，于弧形支板的內側面固連有數量大于等于1的清除板，各清除板以切線方向同輸送皮帶的外表面相接觸或接近。這種清洗器操作方便，能有效清除輸送皮帶上來粘附的礦泥，不需進行第二次或第三次清洗，減少維護工作量，延長輸送皮帶使用壽命，可廣泛配套到冶金和建筑行業的粉料輸送裝置上。

鋼坯車保溫裝置 1071

 0

本實用新型公開了一種用于冶金行業中轉運熱態金屬坯料的鋼坯車保溫裝置,由保溫箱體4、保溫蓋2和液壓傳動機構組成,保溫蓋2做成兩對稱的圓弧形狀,保溫蓋2上安裝有滾輪,保溫箱體4兩側裝有導軌,在保溫箱體4兩端外側各裝有一個液壓缸5,液壓缸5帶動齒輪7,齒輪7通過傳動桿3帶動保溫蓋2,通過液壓缸5的動作來帶動保溫蓋2的開合。本實用新型減少了熱態鋼坯在轉運過程中的熱損失,且結合簡單,操作方便,維護工作量少。

電子皮帶秤的實物檢測裝置 951

 0

一種于冶金、化工、建材等行業在稱量物料過程中所使用的短皮帶運輸機電子皮帶秤的實物檢測裝置。吊鉤電子秤用鋼絲扣與盛料放料器中的鋼絲繩相套聯,鋼絲繩的兩頭同盛料斗上的吊耳相固聯,盛料斗的下端有給料器,給料器上有扇形齒輪,調節桿的一端與扇形齒輪相固聯,皮帶運輸機位于給料器的下端。以吊鉤電子秤所稱量的盛料斗中物料的重量為標準重量,控制從給料器下落到皮帶運輸機上的物料的流量與流速,從秤架中的稱重傳感器所得重量信號由信號導線輸入顯示器進行數量累計、顯示,再與吊鉤電子秤所得的標準重量進行比較,調整電子皮帶秤的有關部位,使之達到設計準確度。這種檢測裝置亦可用于料斗電子秤的實物檢測。
