四川攀枝花有色金屬選礦技術理論與應用

提高細粒級鈦精礦產量的方法 786

 0

本發明的目的在于提供一種提高細粒鈦精礦產量的方法，以解決攀西地區釩鈦資源利用率不高、鈦精礦產量較低的問題，并實現節能減排，綠色生產，解決低碳環保降能耗和降本增效促發展的問題。

礦石破碎振動篩分流結構 890

 0

本實用新型公開了一種礦石破碎振動篩分流結構，包括輸送破碎后礦石的傳送帶，以及設置在傳動帶一端下方的振動篩，傳送帶與振動篩之間空隙位置的上方設置有鋼板，鋼板從傳送帶向振動篩傾斜設置；鋼板的上端兩側均設置有電動伸縮桿，電動伸縮桿的伸縮端通過鉸接座鉸接在鋼板上，鋼板的中部兩側均設置有支撐桿，支撐桿的一端通過鉸接座與鋼板連接，支撐桿的另一端固定在第二支撐橫梁上。本方案在振動篩入料口處設計加入了鋼板作為分流安全板，在傳送帶拋灑礦石的過程中，通過鋼板的阻擋作用，礦石能被鋼板阻擋落入振動篩的上端，確保礦石在振動篩上能達到足夠的停留時間，使震動篩的分選效果更好，也增強了生產過程中的安全性。

皮帶機輸送帶傳動結構 663

 0

本實用新型公開了一種皮帶機輸送帶傳動結構，涉及皮帶機輸送帶領域。本實用新型包括支撐裝置、傳送裝置、調節裝置、固定裝置和轉動裝置，支撐裝置包括支撐腿、支撐桿和固定塊，傳送裝置包括第一轉動輥、第二轉動輥、第三轉動輥和第四轉動輥，調節裝置包括固定板和第一滑塊，固定裝置包括連接桿、第二滑塊和固定夾，第三轉動輥兩端分別穿過兩連接桿上的滑槽，第二滑塊與連接桿滑動配合，固定夾下表面與第二滑塊滑動配合，本實用新型中可通過拉伸第一滑塊和移動第三轉動輥來延伸傳送帶的長度，通過固定夾和第二滑塊可有效控制第三轉動輥的位置，進而也控制了傳送帶的長度。

斗式提升機注料裝置 344

 0

本實用新型提出了一種斗式提升機注料裝置，包括：注料機構，注料機構包括用于跨距離傳送物料的傳送帶，以及將物料注入提升機構的一個或多個料斗中的出料口；提升機構，提升機構包括用于跨高度傳送物料的若干料斗以及傳送帶，傳送帶豎直設置，若干料斗均勻的設置在傳送帶上，并可沿傳送帶的移動方向轉動；注料機構的出料口處設置有注料板，注料板與所述注料機構的伸縮控制部連接，伸縮控制部根據提升機構的運行工況，控制注料板靠近或遠離所述提升機構的對應料斗。本實用新型裝置可以同時實現水平和豎直方向上的物料傳送，并通過控制注料板的伸縮將物料準確的注入提升機構的對應料斗中，進而減少物料落入機坑的情況發生。

通過流水篩選尾礦的設備 999

 0

本實用新型公開了一種通過流水篩選尾礦的設備，包括水平設置的基座，基座的上端面連接有豎直設置的支撐柱，支撐柱的四周連接有篩選體，篩選體環繞支撐柱從上到下依次等間距設置，篩選體為上端開口的螺旋矩形槽，篩選體頭端一側設有提供流水的供水機構，篩選體頭端還設有輸送尾礦的輸送機構，篩選體尾端設有尾礦篩選后的排料機構，排料機構的一端位于篩選體尾端的下方，排料機構的另一端與儲存機構連通，解決了現有尾礦的形狀各不相同，導致通過振動機構難以進行篩選的問題。

振動篩防壓保護裝置 345

 0

本申請公開了一種振動篩防壓保護裝置，該裝置包括：支撐結構安裝在墻面上；支撐結構上安裝有行程開關；行程開關包括常閉接點和常開接點，常閉接點與給料皮帶連接，常開接點與報警器連接；行程開關安裝有擺動裝置。通過該裝置，避免了振動篩傳動三角皮帶打滑、斷裂或繞性片失效等故障時造成振動篩壓礦、給料皮帶非正常磨損、拉斷等工藝設備事故。

球磨機磨球回收處理裝置 477

 0

本實用新型公開了一種球磨機磨球回收處理裝置，包括：箱體，所述箱體內壁的兩側之間連接有兩個支撐座，兩個所述支撐座的頂部均滑動連接有承重板，兩個所述承重板的頂部之間固定連接有篩分箱，所述篩分箱的底部嵌設有篩分斗，所述篩分斗的底部連通有出料管，所述篩分箱的兩側與箱體內壁的兩側之間均設置有往復驅動組件，所述往復驅動組件包括驅動電機，所述驅動電機通過螺絲固定連接于箱體內壁的一側，所述驅動電機的輸出軸連接有第一轉軸。本實用新型通過往復驅動組件內的驅動電機帶動篩分箱前后移動篩分，增加了篩分斗的篩分力度，配合振動電機振動篩分，提高了篩分效率，有效的提高了磨球回收效率。

釩鈦磁鐵礦組合分級磨選方法 1108

 0

本發明公開了一種釩鈦磁鐵礦組合分級磨選方法，包括：將破碎產品進行一段磨機磨礦，再通過一段旋流器分級一段沉砂返回至一段磨機給礦；一段溢流進行一段弱磁選，第一精礦進入二段旋流器分級；在二段旋流器分級后得到二段溢流和二段沉砂，二段溢流進入細篩分級，篩上物進入濃縮分級，篩下物進入二段弱磁選以獲得第二精礦和第二尾礦；濃縮分級脫水后三段沉砂與二段沉砂進入二段磨機磨礦后再與三段溢流共同進入磁選分級，分級后得到第三精礦和第三尾礦；第三精礦返回至二段旋流器給礦，第一尾礦、第二尾礦以及第三尾礦合并進入選鈦工序，第二精礦產出為合格釩鈦鐵精礦或進入下段分級磨選系統。本發明的方法提高了分級磨礦系統的分級效率和磨礦效率，有效提升磨礦效果。

礦粉干燥裝置 293

 0

本實用新型公開了一種礦粉干燥裝置，包括箱體，所述箱體頂部的箱蓋上設有進料斗，所述進料斗下端安裝有篩網，所述篩網通過若干個安裝件安裝在箱體內壁上，所述箱體底部通過輸風管外接風機；所述安裝件包括嵌入箱體側壁的安裝座，所述安裝座內設有安裝槽，所述安裝槽內豎直設有豎桿，所述篩網伸入安裝座內并被豎桿貫穿，所述篩網與安裝槽之間的豎桿上套設有彈簧，所述篩網上設有若干個振動器。振動的篩網將濕潤的礦粉團塊抖散，在箱體內被風機吹起，增加了礦粉間的間隙，水分在加熱器的配合下快速蒸發，蒸發后的水分被除濕機去除，將有余熱的空氣從箱體底部再次吹入箱體內；整個裝置相較于滾筒式干燥機占地面積小，更方便快捷。

電選鈦精礦烘干裝置 973

 0

本實用新型涉及鈦精礦烘干技術領域，且公開了一種電選鈦精礦烘干裝置，包括輸送箱和支持架，所述支持架位于輸送箱的前后兩側對稱設置有兩個，所述支持架上端的左右兩端均和輸送箱的邊側通過連接組件活動連接，所述輸送箱的右端固定安裝有出料導向板。本實用新型通過篩分網對鈦精礦物料進行篩分處理，使得物料中的大小顆粒進行分離，從而顆粒較大的物料在篩分網上，顆粒較小的物料在篩分網下方，避免物料的相互堆積，提高了烘干效率，同時利用風機抽取氣體流動，使得輸送箱中氣體經過進風管進入除濕箱中，并對氣體進行除濕和過濾，使得氣體保持干燥，而除濕后的氣體經過出風管重新送入輸送箱中，減少除濕時熱量的損耗，實現節能。

礦用刮板輸送機緊鏈裝置 317

 0

本實用新型公開了一種礦用刮板輸送機緊鏈裝置，包括緊鏈器與阻鏈器；緊鏈器與阻鏈器配合使用；緊鏈器包括第一軸套、第二軸套、絲桿、耳板、夾板與連接板；阻鏈器包括楔形底座；絲桿左端與第一軸套螺紋連接，絲桿右端套設有第二軸套，第二軸套與絲桿活動連接；絲桿右端設置有限位塊，限位塊位于第二軸套內部。第一耳板與第一軸套鉸接，第二耳板與第二軸套鉸接。第一夾板頂部與第一耳板底部連接，第二夾板頂部與第二耳板底部連接。連接板左端與第一夾板鉸接，連接板右端與第二夾板鉸接。采用這種結構可以做到方便且快速的進行緊鏈操作，同時還防止了緊鏈操作時刮板鏈回彈造成工人受傷。

刮板輸送機的簡易機尾 641

 0

本實用新型公開了一種刮板輸送機的簡易機尾，包括架體，架體內中部連接有中板，架體底部設置有底板；中板的左端向上傾斜；中板左端的高度低于鏈輪頂部的高度；機尾過渡段包括支撐壁，支撐壁連接在機尾側板的外壁上；在支撐壁的上方連接有機尾擋煤板；機尾過渡段前側的頂部設置有墊板，墊板的上方設置有采煤機支座；墊板的上方設置有支撐板；支撐板的右側設置有筋板；墊板的下方還設置有加強板，加強板與架體連接，加強板遠離架體的一端設置有弧形凸起，加強板的中部還設置有至少兩個槽孔。采用這種結構能夠做到能夠將采煤機直接安裝在機尾上，便于煤礦開采，提升了效率。

礦用刮板輸送機機頭架 1074

 0

本實用新型公開了一種礦用刮板輸送機機頭架，包括左機架與右機架，左機架與右機架連接；左機架內設置有鏈輪組件，左機架的前側設置有傳動裝置；鏈輪組件包括主軸與鏈輪，鏈輪連接主軸的中部，右機架內設置有第一中板與底板；第一中板水平設置，底板的左端向下傾斜；左機架內位于第一中板的下方設置有第二中板，第二中板的右端向上傾斜，第二中板右端與第一中板連接；第二中板左端的高度位置高于鏈輪底部的高度位置；左機架內位于第一中板的上方設置有壓鏈塊；左通過這種設計可以做到使刮板鏈傳動的更加平穩，加強了機頭架的機構強度。

帶式輸送機輸送帶更換輔助裝置 355

 0

本實用新型涉及帶式輸送機技術領域，具體公開了帶式輸送機輸送帶更換輔助裝置，包括底座和對稱設置在底座上的支架，支架上均設有液壓缸，支架上均滑動連接有頂升機構，頂升機構均包括與液壓缸輸出端可拆卸連接的升降臂和設置在升降臂自由端的軸承座，軸承座之間可拆卸連接有用于固定輸送帶的固定軸，軸承座內設有用于固定固定軸的固定組件，本實用新型的目的在于解決傳統的帶式輸送機更換輸送帶時需人工操作帶來安全風險的問題。

用于更換帶式輸送機托輥的輸送帶提升裝置 513

 0

本實用新型公開了一種用于更換帶式輸送機托輥的輸送帶提升裝置，其包括：底座，所述底座上包括主梁和用于連接主梁的橫梁；提升單元，所述提升單元包括提升部和推動桿，所述提升部設置于主梁的中部，推動桿設置于提升部上方，以及調節單元，所述調節單元包括固定板，固定板兩側安裝有調節板，所述調節單元設置于提升單元的上方，與提升單元通過推動桿固定連接。本實用新型可以有效避免托輥更換的過程中出現的積壓和撞擊事故，消除了潛在安全隱患，降低了人力作業強度的同時提高了工作效率。

用于輸送礦石的帶式輸送機 331

 0

本實用新型公開了一種用于輸送礦石的帶式輸送機，包括輸送機本體、至少兩個固定裝置及至少兩個升降裝置；所述固定裝置包括安裝臺及若干獨立控制的升降組件，所述升降組件均勻安裝于所述安裝臺的底部且驅動方向向下，所述升降組件的驅動端連接有插土部；所述升降裝置的固定端可拆卸安裝于所述安裝臺上且升降方向為豎直方向；所述輸送機本體包括帶式傳輸裝置及安裝所述帶式傳輸裝置的架體，所述架體與所述升降裝置的驅動端連接，所述固定裝置至少對應支撐于所述架體的首尾兩端。本實用新型能夠適應凹凸不平的地面，抓地牢靠、穩定性高且安裝簡便。

用于帶式輸送機中間架生產的可調角度鉆孔機構 928

 0

本實用新型公開了一種用于帶式輸送機中間架生產的可調角度鉆孔機構，包括底座、固定設置在底座兩側的支撐部以及轉動設置在支撐部上的旋轉架；所述旋轉架上設置有限位板及至少一個第一固定裝置，第一固定裝置包括支架、螺栓及壓塊，支架設置在旋轉架上，螺栓穿過支架并與支架螺接，壓塊設置在螺栓的端部，限位板及旋轉架上均設置有固定孔；旋轉架上還設置有至少一個第二固定裝置，第二固定裝置包括壓板及鎖緊組件，壓板與旋轉架轉動連接，鎖緊組件用于將壓板與所述支架固定；所述支撐部、壓板及支架形成放置區域，放置區域用于放置帶式輸送機中間架；本實用新型目的是解決現有的鉆孔機構鉆孔效率低問題。

鐵精礦加工用帶有皮帶貼合式刮料的皮帶輸送機 935

 0

本實用新型公開了一種鐵精礦加工用帶有皮帶貼合式刮料的皮帶輸送機,包括側擋板，所述側擋板的下方設置有固定隔板,所述固定隔板的底部兩側固定連接有支撐盒所述支撐盒的內部設置有推桿收納槽，所述推桿收納槽的內部設置有電動推桿,所述電動推桿的下方固定連接有滾輪，所述支撐盒的底部開設有開口槽，所述電動推桿的伸縮端位于開口槽的內部滑動連接，通過設置的刮板與輸送皮帶貼合能夠對輸送皮帶在傳送過程中沾上的鐵精礦顆粒進行刮除，通過設置的轉動毛刷、第二轉桿和第一電機，能夠在刮板與鐵精礦顆粒接觸前通過啟動第一電機使轉動毛刷進行轉動對輸送皮帶表面的顆粒進行清掃，減少了刮板的磨損。

適用于皮帶輸送機的消塵裝置 524

 0

本實用新型公開了一種適用于皮帶輸送機的消塵裝置，包括運輸組件，防塵組件和消塵組件，防塵組件固定于運輸組件上方，消塵組件與防塵組件連接；防塵組件包括密封蓋，密封蓋支架和防塵簾，密封蓋支架設置于運輸組件上方，密封蓋設置于密封蓋支架上方，防塵簾與密封蓋四個邊緣連接；消塵組件包括導氣板、導氣管和除塵器，導氣板與密封蓋支架連接，導氣管設置于密封蓋上方，除塵器與導氣管連接，有效解決了皮帶輸送機轉運除塵過程中風機能耗高的問題。

永磁鐵氧體料粉螺旋輸送機 390

 0

本實用新型公開了一種永磁鐵氧體料粉螺旋輸送機，屬于永磁鐵氧體料粉運輸技術領域，解決了螺旋輸送機在運輸永磁鐵氧體料粉的過程中易堵塞的問題；其包括輸送筒，輸送筒內旋轉設有螺旋桿，螺旋桿與第一電機旋轉連接；輸送筒的端部的一側設有進料口，其另一個端部的一側開設有多個下料口；進料口和多個下料口分別開設于輸送筒對立的兩側上；輸送筒上正對于進料口的一側上開設有沉槽，沉槽內設有沖料裝置；沖料裝置和第一電機均與PLC相連。本實用新型的永磁鐵氧體料粉從進料口進入輸送筒，沉槽中的沖料裝置不停振動，加速永磁鐵氧體料粉的運動，防止永磁鐵氧體料粉在進料口堵塞，永磁鐵氧體料粉在螺旋桿的推動下從多個下料口排出。

皮帶輸送機托輥巡檢裝置 383

 0

本實用新型公開了一種皮帶輸送機托輥巡檢裝置，包括與輸送皮帶平行設置的軌道，軌道上設置有軌道小車，軌道小車上設置有安裝云臺的支架，云臺上設置有條形碼掃描槍，輸送皮帶的每一個托輥上均設置至少兩個條形碼粘貼區，每個條形碼粘貼區內均粘貼有不同的條形碼，且條形碼粘貼區均勻的分布在托輥的圓周上；每個托輥的對應位置的軌道上均設置有連接桿，每根連接桿的上方均設置有行程開關，軌道小車的底盤上設置有觸發行程開關的觸發片，條形碼掃描槍與軌道小車上端設置的控制箱電連接。本實用新型能有效實現對托輥是否轉動的狀態進行檢測，間接實現對托輥故障的檢查，從而減少了點檢工作量，增加工作效率，節約企業成本。

滾動篩的制作方法 355

 0

.本實用新型涉及滾動篩，屬于篩分裝置領域。背景技術.篩分物料常用到滾動篩，滾動篩用來篩選被加料中的雜質；通常的滾動篩為水平設置，電機帶動轉盤轉動，轉盤上設置有小通孔，被加工料放在轉盤上，當轉盤轉動時，可以實現被加工料的相對運動，從而實現被加工料中雜質從小通孔中分選出來；但使用這種滾動篩篩選物料時，物料易在篩網內堆積，如此將會造成滾動篩故障。.公開號為cnu的專利文件公開了一種滾動篩，包含支架、電機、皮帶、轉軸、滾筒、進料口、雜質料斗、出料口；滾筒傾斜地設置在支架上，轉軸設

利用選鈦尾礦生產鈦中礦的方法與流程 1185

 0

.本發明屬于釩鈦磁鐵礦選礦技術領域，尤其涉及一種利用選鈦尾礦生產鈦中礦的方法，特別是攀西地區尾礦中回收tio生產鈦中礦的方法。背景技術.攀枝花-西昌地區釩鈦磁鐵礦儲量豐富，已探明儲量達到億噸以上。釩鈦磁鐵礦經過選鐵或選鐵-選鈦工序后會產生大量尾礦，目前，雖然現有技術也有少量對尾礦庫中鈦的進行二次回收的研究報道，但普遍存在回收率低、工藝流程長而復雜、基建成本高、回收率低等問題，導致二次尾礦中的有價元素沒有得到充分的回收利用，造成了資源浪費、環境污染以及工業廢棄物處理成本升高等問題。發明

濕球磨機進料密封裝置的制作方法 1041

 0

.本實用新型涉及一種濕球磨機進料密封裝置，屬于密封設備技術領域。背景技術.目前，在鈦白粉生產中，為提高打漿后漿料的細度，除對落窯品進行多道粉碎外，還對分散后的漿料進行多道研磨，如：砂磨機膠體磨濕球磨機。而目前主要采用盤根填料來實現進料管和濕球磨機進料口密封。在濕球磨機的研磨中，進料端密封因密封失效而漏漿料，不僅對現場環境造成污染，也造成物料的浪費。實用新型內容.本實用新型所要解決的技術問題是現有設備的進料管處采用盤根密封，磨損快，易漏料。.本實用新型解決其技術問題所采用的技術方案是：

釩鈦磁鐵礦選鈦浮選捕收劑及釩鈦磁鐵礦選鈦工藝 1137

 0

.本發明涉及一種釩鈦磁鐵礦選鈦浮選捕收劑及釩鈦磁鐵礦選鈦工藝，屬于選礦技術領域。背景技術.釩鈦磁鐵礦是一種以鐵、釩、鈦等多種有價元素的共生復合礦，也是重要的釩、鈦資源，是世界范圍內廣泛分布的一種礦產資源，釩鈦磁鐵礦尤其在中國分布廣泛，儲量豐富，其中四川省儲量占全省鐵礦總儲量的％以上，且主要集中分布在攀西地區，特別是攀枝花、紅格、白馬三大礦區含量最多。釩鈦磁鐵礦資源利用和開發，首先是金屬的分離和提取，而釩鈦磁鐵礦是公認較難回收利用的，近年來隨著各種冶煉工藝的不斷發展，國內外對釩鈦磁鐵礦的冶

攪拌機葉片角度可調整的攪拌裝置的制作方法 760

 0

本實用新型涉及一種攪拌裝置，具體涉及攪拌機葉片角度可調整的攪拌裝置。背景技術攪拌是通過攪拌器發生某種循環，使得溶液中的氣體、液體甚至懸浮的顆粒得以混合均勻。而為了達到這一目的，需要通過強制對流、均勻混合的器件來實現，即攪拌器的內部構件。攪拌器的類型有機械攪拌器、氣流攪拌器和超聲波攪拌器等，其中食品工業應用以機械攪拌機械為主，包括平漿式攪拌器、旋漿式攪拌器、渦輪式攪拌器、特種攪拌器(錨式攪拌器、鼠籠式攪拌器、行星式攪拌器)、打蛋機或調和機。攪拌槳是攪拌器內部用于攪拌物料的器件，攪拌槳上安裝有攪拌葉

鈦鐵礦的選別系統及方法 1142

 0

本發明提供了一種鈦鐵礦的選別系統和方法，所述鈦鐵礦的選別系統包括：用于將原礦進行磨礦的磨礦裝置；與所述磨礦裝置依次相連的篩分裝置、選鐵裝置、選別裝置和強磁選鈦裝置；所述選別裝置包括：進料口與選鐵裝置的尾礦出口相連的粗選裝置；進料口與粗選裝置的出料口相連的精選裝置；進料口分別與粗選裝置的尾礦出口和精選裝置的尾礦出口相連的第一掃選裝置；進料口與第一掃選裝置的尾礦出口相連的第二掃選裝置。與現有技術相比，本發明采用一次粗選、一次精選和兩次掃選的選別工藝，配合特定工藝步驟完成了鈦鐵礦的選別，并且實現了在精礦TiO2品位滿足要求的基礎上，回收率高且尾礦TiO2品位低。

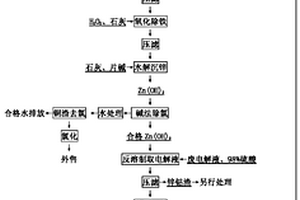

利用硫酸法鈦白廢酸生產鋅的方法 1414

 0

本發明涉及利用硫酸法鈦白廢酸生產鋅的方法,屬于冶金領域。本發明所解決的技術問題是提供了一種利用硫酸法鈦白廢酸生產鋅的方法。本發明方法包括如下步驟:a、將含鋅原料與硫酸法鈦白廢酸混合,制得一次浸出液和濾餅;b、將含鋅原料、一次浸出液、電解鋅的廢電解液混合進行二次浸取,制得二次浸出液;c、于二次浸出液中加入石灰乳調節溶液pH值為5.0～6,過濾,濾液備用;d、c步驟所得濾液中加入氧化劑,并調節溶液pH值為5.0～5.4,過濾,濾液備用;e、d步驟所得濾液中加入鋅置換鎘,過濾,濾液備用;f、調節e步驟所得濾液的pH值為7.5～8.0,過濾,收集濾餅和濾液備用;g、f步驟所得濾餅加入硫酸溶解,過濾,所得濾液中加入過量鋅,再次過濾,濾液電解得到金屬鋅。

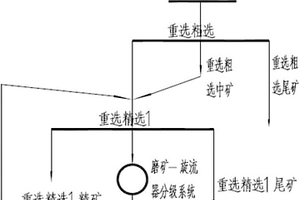

釩鈦磁鐵礦選鐵尾礦重選回收鈦鐵礦及其中礦處理的方法和回收鈦鐵礦的方法 853

 0

本發明公開了一種釩鈦磁鐵礦選鐵尾礦重選回收鈦鐵礦及其中礦處理和回收鈦鐵礦的方法。重選回收方法包括：(1)將釩鈦磁鐵礦選鐵尾礦進行重選，重選包括將選鐵尾礦進行粗選；(2)將得到的粗選精礦進行至少一次精選；(3)將得到的精選的中礦進行磨礦分級得到粗粒級礦料和細粒級礦料，將細粒級礦料返回至本次重選精選作業的給礦物料中，將粗粒級礦料返回至磨礦作業的給礦物料中，當重選精選作業的次數為1，需經磨礦分級的精選的中礦從精選作業中引出；當重選精選作業的次數大于等于2，需經磨礦分級的精選的中礦從倒數第2次精選作業中引出，將其余精選中礦返回至本次精選作業給礦物料中。該方法降低了鈦鐵礦的生產成本，提高了品位和回收率。

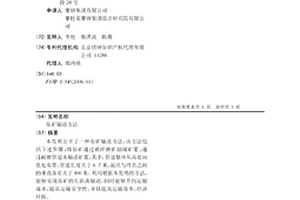

原礦輸送方法 993

 0

本發明公開了一種原礦輸送方法，該方法包括下述步驟：將原礦通過破碎磨礦制成礦漿；通過耐磨管道來輸送礦漿，其中，管道整體從高處向低處布置，管道長度大于6千米，起點與終點之間的垂直落差大于400米。利用根據本發明的方法，能夠實現原礦的長距離輸送，同時能夠節約運輸成本，提高運輸安全性，并且提高運輸效率，經濟環保。
