本發明提供一種重選原礦中回收微細粒級錫石的工藝方法,其特征在于,所述方法包括對重選原礦進行預先調漿分級步驟,所述預先調漿分級包括對底流進行重選和對溢流進行浮選的工藝。所述預先調漿分級包括將微細粒級別礦泥與搖床可選粒級分離,所述微細粒級別礦泥作為溢流進入浮選,所述搖床可選粒級作為底流進入重選。本發明實現對預先調漿分級溢流微細級別的有效地回收,克服了微細級別錫石回收的技術難題,為選礦工作者解決微細級別錫石回收研究提出了新的思路和探索方向;實現了傳統重選回收錫石工藝給礦方式的突破。針對預先調漿分級溢流,在流程給礦錫品位0.75%時,錫浮選得到錫精礦品位6.52%,作業回收率61.26%,對流程給礦回收率60.09%。
本發明公開了一種尾礦水處理與回用方法,具體包括以下步驟:步驟1:生活用水試驗研究,利用生活水進行鉬鉍鎢螢石浮選閉路試驗,將礦石研磨,然后通過磁選分離礦石內部的磁精礦,將去除磁精礦的礦粉依次加入反應劑反應7分鐘,然后進行硫粗選,將粗選得到的硫化物進行硫精選,同時剩余物在進行一次硫掃選,硫掃選得到的含硫礦送入硫精選工序中,硫精選得到鉬鉍混合粗精礦,將硫掃選剩余的礦產進行鎢粗選,并且將含鎢的礦石進行鎢精選,并且剩余礦石進行鎢掃選。本發明與聚合硫酸鐵方案相比,石灰方案不僅水處理藥劑成本低,而且通過調整選礦藥劑制度可基本消除尾礦水循環回用的不利影響。
本發明屬于有害固廢和廢水的聯合處理領域。具體提供了一種利用錳陽極泥制備廢水電催化陽極的方法,將錳陽極泥在200~600℃下氧化焙燒,得到改性錳陽極泥;將改性錳陽極泥與石墨按質量比為1~5:2~7的比例混合,制得所述的陽極。本發明還包括采用所述的制備方法制得的陽極用于電催化降解有機廢水COD的方法。本發明以高純石墨粉和錳陽極泥為原料制備的新型石墨電極為陽極,電催化氧化處理選礦廢水,COD去除率比普通石墨電極高,并且有效的提高了催化反應速率和電流效率,降低了電能的損耗。

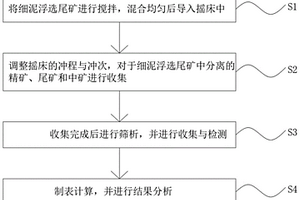

本發明公開了一種提高鎢細泥回收率的方法,包括如下步驟:S1、將細泥浮選尾礦進行攪拌;S2、調整搖床的沖程與沖次,對于細泥浮選尾礦中分離的精礦、尾礦和中礦進行收集;S3、收集完成后進行篩析,并進行收集與檢測;S4、制表計算,并進行結果分析,本發明結構科學合理,使用安全方便,采用皮帶搖床,對于提高鎢細泥回收率是有效的,目前,搖床靠床面的連續式差速往復運動,淘洗和輸送被選礦粒,但連續式差速往復運動對細粒礦的沉降影響大,使細粒礦的分選回收率低,效益差,皮帶搖床采用低速皮帶運動代替床面差速往復運動傳輸礦粒,用間歇式往復運動代替連續式往復運動,較好地改善了細粒礦的著床和傳輸效果。
本發明公開的屬于回收螢石技術領域,具體為一種復雜高硅高鈣伴生螢石精選尾礦再回收螢石的方法,包括以下步驟:A、礦樣的采集:來自于選廠螢石精選尾礦,濃度為8%?12%,細度為?0.074mm含量75%?80%,硅酸鹽和碳酸鈣含量較高,且含有大量選礦藥劑,螢石回收難度大;本發明的有益效果是:使用旋流器預先分離難選的硅酸鹽脈石礦物,實現了礦樣預先拋廢的作用;采用純堿+水玻璃+抑制劑SZ及酸化水玻璃+調整劑AC在細粒高硅高鈣螢石分選中的協同作用的技術,抑制劑SZ于粗選抑制碳酸鈣為后續作業抑制碳酸鈣減輕了壓力,創造了很好的螢石回收工藝條件,取得了良好的分選指標,提高了伴生螢石的精礦品位和回收率。
本發明涉及一種鉛鋅硫化礦浮選新工藝,它是在中性或弱堿性介質中先把鉛硫礦物優先混選上來,然后通過高堿介質浮鋅和鉛硫分離。本發明的鉛硫化礦物先浮出,率先進入產品,由于浮鋅前,已獲取了鉛硫混合產品,進入浮鋅作業區的礦漿中,只有單純的鋅礦物,這樣對選鋅有利,避免了重拉重壓的操作方法;鉛尾中不含硫礦物,減少了硫礦物在浮鋅中形成無用的不良循環,節約了選礦藥劑,提高選別指標。
本發明公開了一種優先浮銅無氰高效組合選別方法,采用12槽6A浮選機和2槽5A浮選機進行銅浮選,具體包括如下步驟:S1、一次粗選,S2、一次精選,S3、二次精選,S4、三次精選,S5、掃選一、二、三,S6、采集,本發明結構科學合理,使用安全方便,采用把銅和一部分可浮性好的鉛、鋅優先浮選出來,再在精選段對鉛鋅進行抑制,抑制不需要添加石灰及劇毒性藥劑,采用無氰組合抑制劑取代了石灰和氰化鈉,無氰高效組合藥劑優先浮銅捕收劑采用Z?200、起泡劑BK205、抑制劑用聯合抑制劑硫酸鋅、亞硫酸鈉、腐殖酸鈉,按照選礦生產成本低,對環境保護不產生影響的原則,適合推廣使用。
本實用新型公開了浮選抑制劑配置裝置,從上向下依次包括相通的混合腔和緩沖腔;混合腔上部設置有進藥口和進水口,緩沖腔底部設置有出藥口;所述緩沖腔為之字形或螺旋形管道。所述混合腔中間部位還設置有攪拌器。所述進藥口、進水口和/或出藥口分別設置有限流閥。所述限流閥為電子、機械或機械電子混合式限流閥。本實用新型的有益效果在于:結構簡單、安全可靠、能實現即配即用的同時,通過在各個進藥口、進水口和/或出藥口分別增加限流閥,還能充分控制各抑制劑的配置劑量和反應時間,從而提升了浮選抑制劑配置裝置的自動化程度,大大提高了浮選礦業選礦的工作效率。

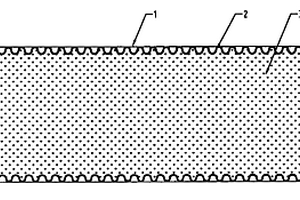

一種皮帶搖床,是選礦領域的重選設備。目前,搖床靠床面的連續式差速往復運動,淘洗和輸送被選礦粒,但連續式差速往復運動對細粒礦的沉降影響大,使細粒礦的分選回收率低,效益差。本實用新型采用低速皮帶運動代替床面差速往復運動傳輸礦粒,用間歇式往復運動代替連續式往復運動,較好地改善了細粒礦的著床和傳輸效果;主要技術特征在于:用三角皮帶和寬面皮帶組成的床面,安裝在主架的傳動輪上,主架通過滑塊安放在副架的滑動盒上,多功能減速器的輸出軸用鏈輪和鏈條與傳動輪的頭輪連接、伸縮桿與固定基座連接;給料器、給水器安裝在主架的搖床面上。本發明分選原料粒度細,產品品位好,回收率高。
本實用新型公開了一種用于浮選的抑制劑配置裝置,依次包括相通的混合腔、緩沖腔和溢流腔,混合腔中設置有進藥口和進水口,溢流腔底部設置有出藥口,所述混合腔中間部位還設置有攪拌器。所述攪拌器前端至少為兩個扇葉。所述進藥口、進水口和/或出藥口分別設置有限流閥。所述限流閥為電子、機械或機械電子混合式限流閥。本實用新型結構簡單、安全可靠、能實現即配即用的同時,通過在混合腔內增加攪拌器,可以對配劑起到一個充分混合的作用,通過在各個進藥口、進水口和/或出藥口分別增加限流閥,還能充分控制各抑制劑的配置劑量和反應時間,達到反應充分,從而提升了浮選抑制劑配置裝置的自動化程度,大大提高了浮選礦業選礦的工作效率。

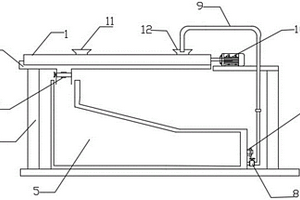

本實用新型公開了一種重選機傳送裝置,屬于選礦技術領域,包括重選機本體和支撐架,重選機本體上部設置有進礦槽以及進水槽,重選機本體一側連接有驅動機構,重選機本體底部設置有導水槽,導水槽的底部開設有導水口,導水口下部底部設置有循環箱,循環箱上部開設有進水口,循環箱內部設置有輸送機構以及循環機構,水流在經過輸送機構與循環箱箱體上下兩側內壁的形成的導流道時,通過過濾網帶將礦物與水進行分離輸送,礦砂經過輸送后流到儲砂箱內的擋砂板上,水經過分離后存儲在儲水箱然后經過吸水泵吸出后,經過導水管重新輸送至進水槽進行作業處理,解決了選礦過程中用水浪費嚴重無法循環利用,水中礦石無法得到分離的問題。
本實用新型是一種應用于有色金屬、黑色金屬、稀有、稀土礦物及非金屬礦物浮選的高效射流浮選機。由進礦室(1)、礦漿噴頭(2)、氣室(3)、下導管(4)、選礦槽體、精礦接收斗(5)和礦漿傳遞口(6)構成,進礦室(1)上端連接砂泵的軟管(7),下端依次接氣室(3)、下導管(4),氣室(3)側面接有空氣管(8);選礦槽體分分級浮選槽(10)和儲漿槽(11)兩部分,分級浮選槽一側接輔箱(12)和液面控制箱(13),上壁周圍為傾斜結構的精礦接收斗(5),兩槽中均設有礦漿液面自動控制調節裝置;下導管(4)出口有礦漿泄流器(17)。本實用新型在運行過程中能自動控制和保持槽體尾礦液面和浮選桶內精礦液面,無翻花和因粗砂堵塞而死機的現象,結構簡單,回收率高。
本發明涉及一種玻璃鋼鏡面搖床床面及其的制作方法,屬于流膜選礦類設備領域。其結構是在搖床床面設有槽溝區和三角面區,床面一邊緣置砂槽的水槽,整個床面的鋼架層(5)包容在玻璃纖維樹脂層(6)之中,玻璃纖維樹脂層(6)上覆蓋含有金剛砂的樹脂填充料層(7)和膠衣樹脂層(8)。其制作方法是:先在搖床模具表面涂臘層,讓膠衣樹脂涂糊在臘層表面;再用含有金剛砂的樹脂填充料在上;然后用玻璃纖維樹脂層(6)覆蓋加強;放入鋼架層(5)平壓加固,再用玻璃纖維樹脂層(6)覆蓋封牢,充分固化后,一次脫模成型。本發明表面平整如鏡,耐磨,膠衣樹脂層不脫落,可大大提高床面的使用壽命。
本發明公開了一種多金屬礦浮選硫方法,涉及金屬礦浮選技術領域,包括以下步驟:(1)、通過調整和改變硫化礦全浮的選礦工藝,使得硫盡可能在全浮作業段上浮,提高硫鐵礦的回收率;(2)、全浮作業段,浮選之前用純堿提高入選礦漿的ph值;(3)、浮選硫化礦的藥劑上,采用組合藥劑,乙硫氮+黃藥,調整捕收劑與礦物的作用,促進礦物的可浮性。并且該多金屬礦浮選硫方法,調整捕收劑與礦物的作用,促進礦物的可浮性,在磨礦細度?0.074mm為75%、pH為9.75、水玻璃用量1000g/t、乙硫氮+黃藥用量80g/t、BK?205用量30g/t條件下硫的回收率可以高達92.24%,而且對鎢的上浮幾乎沒有較明顯的作用。
本發明公開的屬于礦物質泡沫浮選的消泡技術領域,具體為一種消泡方法,包括以下操作方法:S1:將需要除雜和分離的礦物質粉放置在反應桶內,S2:添加水和選礦藥劑至反應桶內與礦物質粉進行攪拌,選礦藥劑優先與目的礦黏合并改變其表面特性,然后將空氣引入混合物,目的礦隨氣泡上浮至混合物表層形成泡沫,并產生大量泡沫,本發明通過連續添加5~10g/t原礦用量的BK205至反應桶內與泡沫混合,實現改善泡沫表面狀態,達到迅速消泡的效果,讓大部分泡沫互相兼并,同時又能維持浮選所需的泡沫量,解決了浮選過程中泡沫多、泡沫黏、跑槽現象的發生,快速穩定了浮選操作過程,有利于降低金屬流失,提高工作效率和工作質量。
本發明公開了一種金礦預富集浮選工藝,包括如下步驟:S1、選礦:將原礦粉碎充份混勻、取樣、供各項分析測定用,并按每組供浮選試驗使用;所述步驟S1中采用球磨機進行研磨,且研磨到至3毫米直徑,通過篩選機進行分離,所述步驟S2?S6中浮選藥劑為碳酸鈉、硫酸銅、黃藥、25#黑藥、草酸、GYB和硫酸中的一種或多種,本發明結構科學合理,使用安全方便,實現正常的閉路試驗,通過酸浸以后,特別是硫酸加到10Kg/t時把礦物中的脈石礦物得到有效的抑制,降低了原礦中的堿性物質,從而便于后期的浮選,浮選尾礦可以達到一個理想值,并且提高了回收率,便于了金礦的回收,且提高品位,從而將難選礦進行了選取,便于了回收。

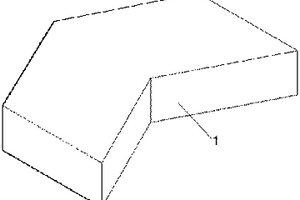

本實用新型公開了一種市政建材,用于鋪設道路的路面磚——步道石。該楔形尾砂步道石包括由尾砂制成的步道石本體1,該步道石本體1呈楔形形狀,即呈一側面相重合的兩個平行四邊形塊體,且步道石本體1關于重合面對稱。本實用新型的尾砂步道石為尾砂混凝土料漿通過步道石模具一體化澆注成型,其中尾砂混凝土料漿由選礦尾砂、石粉、改性水渣微粉及環保凝膠按一定比例混合攪拌而成。將選礦尾砂用于生產步道石,不僅實現了選礦尾砂的減量化、無害化及資源化處理處置。并且降低了步道石的生產成本,同時生產的步道石具有多種鋪設方式,起到美觀大方的效果。且本實用新型的步道石具有耐磨、使用壽命長的特點。
本發明公開了一種高鈣型螢石礦浮選分離方法,特別是針對碳酸鈣含量高(含CaCO330?70%)的螢石礦的選礦方法。包括以下步驟:(1)、磨礦;(2)、對磨礦產出的礦漿進行螢石粗選獲取螢石粗精礦;(3)對螢石粗精礦進行6~7次的精選;(4)對螢石粗選的尾礦進行1~3次的掃選;(4)掃選精礦和精選中礦順序返回;(5)分段添加不同類型的抑制劑。本發明采用水玻璃、鐵鉻木素、羧甲基淀粉作為碳酸鈣組合抑制劑,利用組合藥劑的協同作用,增強藥劑對碳酸鈣礦物的選擇性抑制性能,從而達到有效抑制碳酸鈣保證螢石選礦指標的目的。本發明所采用的選礦藥劑具有突出的實用性。

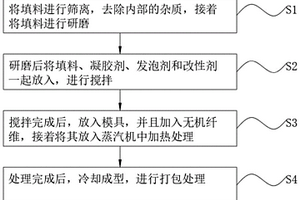

本發明公開了一種無機環保保溫砌塊材料及其制備方法,所述砌塊材料包括如下原料比例組成:填料50?70%、凝膠劑10?25%、發泡劑3?15%、改性劑2?7%和無機纖維1?3%,所述填料為脫硫石膏或選礦尾砂一種或多種,本發明結構科學合理,使用安全方便,通過脫硫石膏和選礦尾砂,可以很大的降低無機材料的費用,而且選礦尾礦主要成分是二氧化硅,具備很強的保溫性和絕緣性,而脫硫石膏不僅有力地促進了國家環保循環經濟的進一步發展,而且還大大降低了礦石膏的開采量,保護了資源,也是目前國家大力支持的產品,體現了環保健康的領域,通過在制備中,將其進行正常處理的同時,通過無機纖維網的相互配合,可以更好的增加其韌性。

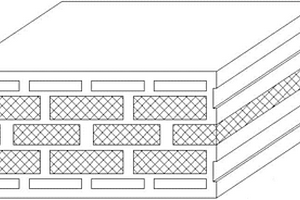

本發明公開了利用尾砂生產多功能混凝土復合保溫砌塊的方法,按照質量分數比,選取20?40份選礦尾砂,15?30份納米凝膠材料,20?40份骨料,1?3份外加劑;將選礦尾砂經過脫水機脫水或自然風干后,含水率低于10%,備用,然后通過配料機將選礦尾砂、骨料、外加劑、納米膠凝材料倒入攪拌機中混合均勻后,再倒入砌塊成型機中,利用模具成型,再由砌塊輸送機送至養護架,進行自然養護1?3天,養護形成至半成品,再填充或注塑保溫絕熱材料,形成最終產品。具有輕質、高強、抗滲、保溫、防火甚至吸音等功能。
本發明公開了一種鉬鉍粗選的方法,包括浮礦粗選、混合粗精礦深度精選和鉬鉍混合精選,本發明結構科學合理,使用安全方便,本發明通過螺旋礦石清洗機可將浮礦表面附著的泥沙進行清理,避免影響鉬鉍粗選的效率和回收率,通過回轉圓筒型的礦物烘干機可對混合粗精礦進行烘干,避免混合粗精礦內含有過多水分,導致鉬鉍浮選時的效率和回收率降低,通過加入活性炭用量為10kg/t和石灰用量為54kg/t的選礦藥劑,混合至混合粗精礦與選礦藥劑的調漿濃度為35%,加入用量為1000g/t的氰化鈉,經過30min的浮選,對混合粗精礦進行浮選,可提高混合粗精礦浮選時鉬和鉍的回收率,且浮選藥劑的用量大幅下降,選礦藥劑的成本降低,降低水處理的成本。

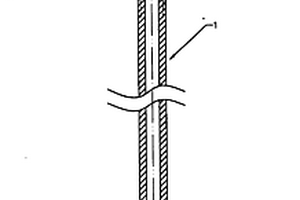

本發明為一種濃密池底閥,用于選礦礦漿濃密池的排放調節。由閥桿(1)、閥頭(2)和手輪(3)構成,閥桿(1)上端穿過閥座(4)由手輪(3)通過絲紋上下調節,閥頭(1)正對閥底座(7)上方;閥桿(1)為空心的管狀結構,上端頂部加工成管咀接口(5),下端接中空的仿錘形閥頭(2),該閥頭距底尖的一段側面四周開有數個噴射孔(6)。本發明具有調節礦漿濃度,解決了濃密池排放口漿砂板結堵塞的難題,且操作簡單合理,操作阻力小等優點。同時本發明除用于選礦濃密池外,還可以拓展應用于沉淀池、污水池等領域。
本發明公開了一種高鈣型鎢螢石礦的浮選方法。對高碳酸鈣型鎢螢石礦,采用草酸、水玻璃、鐵鉻木素及羧甲基淀粉按質量比1~4:1~4:1~3:1~3混合制得的組合抑制劑,抑制白鎢礦及碳酸鈣等其他脈石礦物,通過優先浮選螢石?浮選鎢的工藝,實現螢石和鎢的高效回收。該工藝的特點在于,優先浮選螢石?浮選白鎢工藝有利于大幅度提高螢石和鎢的選礦指標,降低鎢浮選的選礦成本和分離難度,避免了優先浮選白鎢時對螢石強烈抑制后螢石回收困難的問題;同時在螢石浮選作業采用分段添加不同抑制劑的方式,利于螢石選礦指標的提升,以及后續鎢的回收,螢石精礦品位和回收率均得到大幅度提高,選礦成本也相應大幅度降低。
本發明公開了一種多雜質低品位難選螢石尾砂礦選礦方法,包括如下步驟:a.使尾砂礦石為細度-200目占90%以上的礦漿;b.粗選在常溫下進行,得到螢石品位60%的粗精礦;c.一段精選使螢石品位達到80%左右;d.二段精選使螢石品位達到90%;e.三段精選得到部分95%的高品位螢石礦和部分80%的低品位螢石礦,兩者按照一定比例產出,最終螢石回收率大于75%。
本發明公開了一種自然pH條件下高硫鉛鋅礦選礦方法,包括如下步驟:(1)磨礦,對原礦破碎磨礦至?74um占68?72%,得到細物料a;(2)選鉛,自然pH條件下,在細物料a中依次加入鋅硫抑制劑CZ?1和選鉛捕收劑HSP?1,經過兩次粗選,兩次掃選,四次精選得到鉛精礦b和鉛尾礦c;(3)選鋅:自然pH條件下,將鉛尾礦c加入硫抑制劑CZ?2,鋅活化劑硫酸銅,鋅捕收劑HSP?2,經過一次粗選,三次掃選,三次精選得到鋅精礦d。本發明能夠實現在自然pH條件不使用石灰高效分選鉛鋅。

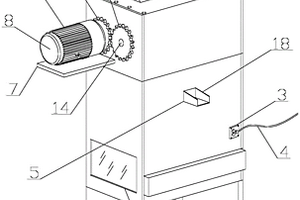

本實用新型公開了一種用于鎢錫礦選礦的篩選除雜裝置,其結構包括機體、底架、開關、電源線、過濾組件、置入槽框、支撐板和驅動電機,通過在機體內部下端設置吸雜裝置,經過接通電磁鐵使得經過接磁板對吸附網板進行磁化,而電磁鐵設置有四組,并且吸附網板設置有五組,加大了磁力與吸附面積,達到了經過增加吸附面與吸附力度以加快除雜效率的有益效果;并且在機體內壁上部前后兩端設置限位裝置,經過擋板置入槽框底端前后兩部,對進料位置寬度限定,而弧形軸板在彈簧作用下于弧形套板內壁處提供壓縮回復的緩沖力,且牽引輥在擋板內側的槽口前后兩側處轉動提供向下滑動力,達到集中了進料度以提高效率的有益效果。
中冶有色為您提供最新的湖南郴州有色金屬礦山技術理論與應用信息,涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺!
