河北唐山有色金屬冶金技術理論與應用

溜管 787

 0

本實用新型涉及冶金輔助工具領域，具體是一種溜管。包括第一溜管，第一溜管豎直布置，第一溜管的上部開設有進料口，第一溜管的底部上設有傾斜布置的第二溜管，第二溜管的底部上開設有出料口，第二溜管的落料點處開設有截面呈馬蹄形的落料口，落料口上連接有裝料倉。本實用新型解決了溜管的落料點在長時間受到鐵合金物料的沖擊和摩擦會造成損壞的技術問題，并且結構簡單，設計合理，便于施工，不僅有序高效的保證了企業生產，而且降低了企業生產成本，保證了生產效率。

鋅鍋鍋輥擋塊結構 732

 0

本實用新型公開了一種鋅鍋鍋輥擋塊結構，涉及冶金生產設備技術領域，解決了現有技術中的擋塊易磨損破壞，擋塊破壞之后重新更換擋塊，導致的浪費大量工作時間和降低生產效率的技術問題。鋅鍋鍋輥擋塊結構包括基體，基體開設有通孔，基體連接于鍋輥限位臂；以及，耐磨體，耐磨體通過通孔放置于基體；其中，基體設有限制耐磨體在軸向上位移的限位部，耐磨體與鍋輥本體的端部之間具有間隙。本實用新型通過設置的基體和耐磨體，使得鍋輥本體軸向位移時，接觸摩擦耐磨體，解決了現有技術中的擋塊易磨損破壞，擋塊破壞之后重新更換擋塊，浪費大量工作時間的技術問題。

熱軋帶鋼精軋機工作輥彎輥塊 1080

 0

本實用新型涉及一種熱軋帶鋼精軋機工作輥彎輥塊，屬于冶金行業熱軋帶鋼生產設備技術領域。技術方案是：上彎輥活塞桿（2）和下彎輥活塞桿（4）均為兩個，兩個上彎輥活塞桿（2）和兩個下彎輥活塞桿（4）共用一個液壓缸缸體（3）；上T型塊（1）和下T型塊（5）上下相對布置，兩個上彎輥活塞桿（2）分別與上T型塊（1）驅動連接，兩個下彎輥活塞桿（4）分別與下T型塊（5）驅動連接，上T型塊（1）和下T型塊（5）的兩側分別設有導向板（6），所述導向板（6）固定在液壓缸缸體（3）上。本實用新型的有益效果是：能夠使帶鋼保持良好平直度，提高帶鋼的板型質量，使用壽命長，軋制周期長。

套筒邊部對齊裝置及套筒喂入設備 966

 0

本實用新型公開了一種套筒邊部對齊裝置及套筒喂入設備，屬于冶金冷軋技術領域。所述套筒邊部對齊裝置包括：側擋桿固定設置在支撐架的第一側，推動機構設置在支撐架的第二側，支撐架的第一側與支撐架的第二側相對；套筒可滑動式地設置在支撐架上，套筒設置在側擋桿與推動機構之間，套筒的第一端朝向推動機構，套筒的第二端朝向側擋桿，套筒的第一端與套筒的第二端相對；其中，套筒的第二端的局部可與側擋桿接觸。本實用新型套筒邊部對齊裝置實現套筒的邊部自動對齊，同時能夠適用不同寬度規格的鋼套筒及寬規格套筒混合生產使用，保證了鋼套筒喂入裝置順利喂入套筒，工作效率高，不存在安全隱患。

高速線材精軋機活套輥 1199

 0

本實用新型涉及一種高速線材精軋機活套輥，屬于冶金行業高速線材精軋機活套輥設備技術領域。技術方案是：包含端蓋（1）、軸承（2）、輥子軸（3）、輥子軸套（4）、輥子（5）、碳化鎢輥環（6）、擋板（7）、定位銷（8）和固定螺栓（9），輥子軸（3）的一端設有軸承（2），軸承（2）的外側設有輥子軸套（4），端蓋（1）軸向定位在軸承（2）的外圈上，輥子軸（3）的另一端設有輥子（5），所述輥子（5）通過擋板（7）和固定螺栓（9）固定在輥子軸（3）上，擋板（7）和輥子（5）之間設有定位銷（8），碳化鎢輥環（6）固定在輥子上。本實用新型的有益效果是：提高活套輥的抗磨性能，減少活套輥的修磨頻率，提高產量質量。

防止白灰倉噴灰傷人的安全裝置 845

 0

本實用新型涉及冶金設備技術領域，尤其涉及一種防止白灰倉噴灰傷人的安全裝置，包括底板，所述底板的頂端固定安裝有兩組支撐桿和兩組支撐柱，支撐桿的頂端設有皮帶秤，支撐柱的頂端連接有白灰倉，白灰倉的底端設有開口，且白灰倉在開口處連接有下料口，下料口位于皮帶秤的正上方，白灰倉的頂端設有頂板，白灰倉的內部設有鐵管，且鐵管貫穿頂板延伸至頂板的上部。本實用新型通過鐵管和下料口的設置，有效地消除白灰倉在使用過程中產生真空區的幾率，有效解決白灰倉噴灰傷人的問題，提高了生產安全系數，具有加工簡單，成本低，維護和操作簡便，安全性高等特點。

煤氣管道漏點的安全封堵結構 972

 0

本實用新型涉及一種煤氣管道漏點的安全封堵結構，屬于冶金行業煤氣管道安全技術領域。技術方案是：煤氣管道（1）的漏點處周圍涂布速成鋼（2），速成鋼（2）外面覆蓋鋼板（3），鋼板（3）外扣上盒形補?。?），盒形補?。?）外面拉緊帶（6）與煤氣管道（1）緊密捆綁在一起；所述鋼板（3）的下面及周圍均為涂布的速成鋼，鋼板（3）為正方形，鋼板的四角與煤氣管道（1）焊接在一起；所述拉緊帶（6）徑向繞過煤氣管道（1），將盒形補?。?）、鋼板（3）和煤氣管道壓緊。本實用新型增加了作業人員的安全性，封堵十分封邊，牢固性好，提高了煤氣管道漏點的封堵效率，降低了高爐減風、切氣的頻率，操作簡便、不受環境制約，安全可靠。

中間包三路氬氣管路連接裝置 1091

 0

一種中間包三路氬氣管路連接裝置，屬于冶金行業連鑄設備技術領域，裝置包括支撐座、變徑接頭、硬通風管、連接軟管，所述變徑接頭與支撐座裝配連接，所述硬通風管、連接軟管通過變徑接頭連接，接硬通風管通向浸入式水口快換機構。本實用新型的有益效果：有效的解決了接頭、硬通風管因中間包調運、翻轉造成的損壞引起跑漏氣問題。由于將變徑接頭焊接在支撐座內部，不容易刮碰、損壞，硬通風管和支撐座均鋪在中間包底部，可有效對變徑接頭、硬通風進行保護，并且管路布局整齊，便于維修，使用壽命長，實現了管路的快速連接更換，解決了由于管路接頭漏氣，浸入式水口快換面與上水口間氬氣流量、壓力不足，提高了保護澆注效果，取得了較好的經濟效益。

提高煉鋼鋼渣磁選效率的裝置 1185

 0

本實用新型涉及一種提高煉鋼鋼渣磁選效率的裝置，屬于冶金行業煉鋼鋼渣磁選設備技術領域。技術方案是：磁選機從動輥（5）、磁選皮帶（6）、磁鐵（7）、磁選機主動輥（8）和磁選機驅動電機（9）組成磁選裝置，磁選裝置固定在上料皮帶（1）上方100mm處；磁選皮帶（6）設置在皮帶從動輥（5）和磁選機主動輥（8）之間，運行方向與上料皮帶（1）運行方向垂直；磁鐵（7）安裝在磁選皮帶（6）中間位置；磁選機驅動電機（9）與磁選機主動輥（8）互相連接。本實用新型的有益效果是：節省勞動力，降低破碎機故障率，提高了鋼渣磁選生產效率，維護和操作簡便，安全性高。

制氧生產中污氮氣的回收利用系統 829

 0

本實用新型涉及一種制氧生產中污氮氣的回收利用系統，屬于冶金行業制氧設備技術領域。技術方案是：包含冷凍機（2）、水泵（3）、水冷塔（4）、污氮氣主管道（5）、污氮氣分支管道（6）、主管道安全閥（7）和分支管道安全閥（8），冷凍機（2）通過水泵（3）與水冷塔（4）循環連接，污氮氣主管道（5）的一端與制氧空分裝置連接，污氮氣主管道（5）的另一端與水冷塔（4）連接，污氮氣主管道（5）上設有污氮氣分支管道（6），污氮氣主管道（5）和污氮氣分支管道（6）上分別設有主管道安全閥（7）和分支管道安全閥（8）。本實用新型的有益效果是：充分利用自產氮氣，降低氮氣的放散率，滿足冶煉生產對氮氣的要求。

不凝氣回收換熱獲取冷量轉換的裝置 1157

 0

本實用新型涉及一種不凝氣回收換熱獲取冷量轉換的裝置，屬于冶金行業深冷空氣分離技術領域。技術方案是：上層主冷（2）與上層不凝氣管道（5）的一端連接，下層主冷（3）與下層不凝氣管道（4）的一端連接，下層不凝氣管道（4）和上層不凝氣管道（5）的另一端相連接后分成兩路，一路通過污氮截止閥（10）與主換熱器（9）相連接，另一路通過吹除閥（11）連接到地溝（12）內；空分塔（1）上端與污氮氣管道（6）的一端相連接，污氮氣管道（6）的另一端分為兩路，分別經過過冷器一（7）和過冷器二（8）后與主換熱器（9）相連接。本實用新型的積極效果：提高了能量利用潛力，將能量充分二次利用，能量轉換過程無任何污染，既環保又經濟。

墻體模板的底部支撐固定結構 752

 0

本實用新型涉及冶金建筑施工技術領域，具體是一種墻體模板的底部支撐固定結構。包括墻體模板和底部墻體兩側墻壁上外露的底部穿墻對拉螺栓桿，還包括豎向支撐桿件，豎向支撐桿件通過燕尾卡、緊固螺母和底部穿墻對拉螺栓桿固定緊貼在底部墻體兩側墻壁上，豎向支撐桿件的上端面齊平，豎向支撐桿件上方設置有橫向支撐桿件，豎向支撐桿件與橫向支撐桿件在豎向平面上構成T字型結構，橫向支撐桿件與墻體模板底部的基準線齊平，墻體模板通過主龍骨、次龍骨和上部穿墻對拉螺栓桿固定在橫向支撐桿件的上方。本實用新型支設模板底部齊平，不會出現下墜情況，與底部混凝土墻壁接觸緊密，固定牢固，結構簡單，就地取材，施工方便，效果明顯，廢料利用，綠色環保，配模標準化、減少結構表面漏漿、麻面等產生。

提高冷鋸料坑排水泵使用壽命的料水分離裝置 855

 0

本實用新型涉及一種提高冷鋸料坑排水泵使用壽命的料水分離裝置，屬于冶金行業水池設備技術領域。技術方案是：粗過濾網（8）傾斜設置在料坑（1）內；粗過濾網（8）將料坑（1）分為前部三角形區域和后部三角形區域，料坑（1）前部三角形區域的一側設有進水口（10），料坑（1）前部三角形區域的另一側設有雜物清理口（11）；料坑（1）后部三角形區域和集水池（3）之間設有分隔墻（2），集水池（3）內設有排水泵（4）；分隔墻（2）的中部設有不銹鋼過濾板固定架（5），圓形不銹鋼細過濾板（6）匹配設置在不銹鋼過濾板固定架內。本實用新型防止排水泵堵塞和損壞，降低了設備故障率，提高了生產效率，加工簡單，成本低，維護和操作簡便。

優鋼軋機壓縮空氣吹掃裝置 968

 0

本實用新型涉及冶金設備技術領域，且公開了一種優鋼軋機壓縮空氣吹掃裝置，所述立柱右側的上部與下部均從上到下對稱開設有五個限位槽，所述絲桿的外側螺紋連接有螺紋套，所述螺紋套的右側螺紋連接有限位桿，兩個螺紋套的左側分別固定連接有上風刀與下風刀，所述通槽的兩側均設置有定位槽，所述凹槽內腔兩側遠離上風刀與下風刀相對的一側均開設有滑槽，所述滑槽的內腔活動連接有滑塊，兩個滑塊之間固定連接有擋板，所述拉板正面的兩側均貫穿連接有螺栓，所述滑塊靠近上風刀與下風刀相對的一側均固定連接有彈簧。本實用新型解決了現有軋機壓縮空氣吹掃裝置不便于調節的問題，使得該優鋼軋機壓縮空氣吹掃裝置便于調節。

燒結機混合料倉閘門驅動裝置 1069

 0

本實用新型涉及冶金設備，特別涉及一種燒結機混合料倉閘門驅動裝置，包括：支架、伺服電動推桿、驅動鏈條、改向滑輪及伺服控制器。伺服電動推桿與支架連接；改向滑輪設置在燒結礦混合料倉閘門的上支座上；伺服電動推桿的活動端與驅動鏈條的一端連接，驅動鏈條的另一端通過改向滑輪與燒結礦混合料倉閘門連接；伺服電動推桿通過伺服控制器與上位機連接。本實用新型提供的燒結機混合料倉閘門驅動裝置，可實現對燒結機混合料倉閘門的提升及下降的精確控制，實現遠程操作及實時監控，且當閘門出現偏差時能及時發現，防止出現布料厚度不勻造成燒結礦質量下降。

精煉爐水冷測溫系統 907

 0

本實用新型涉及一種精煉爐水冷測溫系統，屬于冶金行業煉鋼精煉爐設備技術領域。技術方案是：包含取樣管、熱電阻、信號傳輸線、數顯表、控制器和報警器，熱電阻的一端插入取樣管內與取樣管固定連接，熱電阻的另一端通過信號傳輸線與數顯表連接，所述數顯表與控制器傳輸連接，控制器與報警器控制連接。數顯表接收熱電阻模擬量信號并轉換為顯示溫度，每2秒對24個控制點巡回檢測，當某一個點達到60℃上限時，立即接通報警器并自動報警。本實用新型的有益效果是：實現冷卻循環水水溫的在線監控，保障設備運行穩定，更換及操作方便，提高了作業率，節約了維修成本和備件費用。

連鑄鋼包下渣自動控制裝置 1003

 0

本實用新型涉及一種連鑄鋼包下渣自動控制裝置,屬于冶金連鑄自動控制設備技術領域。技術方案是:自動檢測投入模塊的輸入連接鋼包重量信號,輸出連接特征信號分級模塊,特征信號分級模塊的輸出連接過程信號監控與管理模塊,過程信號監控與管理模塊的輸出連接自動檢測撤出模塊;程信號監控與管理模塊的輸入連接鋼流振動信號,自動檢測撤出模的輸出連接控制鋼包澆鑄。本實用新型的有益效果:可以較好的實現鋼包下渣檢測的自動運行投入、過程監測與控制、自動運行終止等任務,實現對鋼包澆注過程的全息監控;構造簡單、實時性好、穩定性高、制造成本較低,安裝、維護方便。

清理帶鋼表面鐵粉的裝置 770

 0

本實用新型涉及一種清理帶鋼表面鐵粉的裝置，屬于冶金行業冷軋設備技術領域。技術方案是：包含壓縮空氣管路（1）、手動截止閥（2）、固定橫梁（3）、噴壺裝置（4）和膠皮軟管（5），手動截止閥（2）安裝在壓縮空氣管路（1）上，噴壺裝置（4）固定在固定橫梁（3）上，壓縮空氣管路（1）與噴壺裝置（4）通過膠皮軟管（5）連通，噴壺裝置（4）設有噴嘴，噴嘴與帶鋼表面設有夾角。首先將清洗液加入噴壺裝置中，調節好噴嘴角度，打開手動截止閥，噴壺裝置自動噴出霧狀清洗液至帶鋼表面，完成帶鋼表面的清洗工作。提高了產品的表面質量，同時也起到了一定的節能降耗的效果。

帶鋼開卷裝置 935

 0

本實用新型涉及一種帶鋼開卷裝置，屬于冶金行業軋鋼設備技術領域。技術方案是：減速機（2）輸出軸與卷筒（1）連接，卷筒（1）端部設有支撐座（5），所述卷筒（1）包含卷筒軸（7）、軸向拉桿（8）、定位銷（9）、滑套（10）和扇形塊（11），卷筒（1）端部設有卷筒軸（7），卷筒軸（7）與支撐座（5）支撐連接，靠近卷筒軸（7）一端的卷筒（1）內設有軸向拉桿（8），卷筒（1）沿圓周方向均勻設置多個滑套（10）和扇形塊（11），相鄰兩個扇形塊側邊具有相互嚙合的矩形凸緣，軸向拉桿（8）通過滑套（10）與扇形塊（11）連接。本實用新型的有益效果是：減少對帶鋼內圈的影響，防止帶鋼發生扭曲變形。

叉車門架用熱軋異型鋼 949

 0

本實用新型涉及一種叉車門架用熱軋異型鋼，屬于冶金行業軋鋼技術領域。技術方案是：包含腹板（1）、翼緣板一（2）、翼緣板二（3）、斜面一（4）、斜面二（8）、凸臺（9）和筋板（10），腹板（1）兩端分別與翼緣板一（2）、翼緣板二（3）連接，構成一體結構，橫截面呈槽型；所述腹板（1）的內側面上設有凸臺（9），凸臺（9）的一側與翼緣板二（3）構成一體，凸臺（9）的另一側橫截面為斜面二（8）；所述筋板（10）垂直設置在與凸臺（9）相對應的腹板（1）的外側面上，所述腹板的內側面與翼緣板一（2）的內側面之間設有斜面一（4）。本實用新型的有益效果是：斷面結構合理，減小滾輪與門架之間的摩擦力，延長滾輪使用壽命。

電磁吸盤控制系統 1057

 0

本實用新型涉及一種電磁吸盤控制系統，屬于冶金行業電磁吸盤設備技術領域。技術方案是：包含斷路器（1）、三相隔離變壓器（2）、熔斷器（3）、可控硅整流模塊（5）、接觸器一（6）、接觸器二（11）、中央處理器（14）、吸盤開關（15）和吸盤（16），三相隔離變壓器（2）的輸入端通過斷路器（1）與三相380V交流電源連接，三相隔離變壓器（2）的輸出端通過熔斷器（3）與可控硅整流模塊（5）連接，可控硅整流模塊（5）與中央處理器（14）連接，可控硅整流模塊（5）的輸出端分別通過接觸器一（6）和接觸器二（11）與吸盤（16）連接。本實用新型的有益效果是：解決了接觸器退磁過程中火花過大的毛病，實現吸盤經濟、可靠的運行。

熱軋窄帶包裝固定結構 1200

 0

本實用新型涉及一種熱軋窄帶包裝固定結構，屬于冶金行業熱軋窄帶鋼包裝設備技術領域。技術方案是：包含帶鋼卷（1）、帶鋼卷舌形頭（2）和打包帶（3），所述帶鋼卷舌形頭（2）呈舌形，帶鋼卷舌形頭（2）位于帶鋼卷（1）尾端，帶鋼卷舌形頭（2）與帶鋼卷（1）成一體結構，打包帶（3）沿帶鋼卷（1）外側布置，打包帶（3）的一端設在帶鋼卷舌形頭（2）與帶鋼卷（1）之間，該端與帶鋼卷舌形頭（2）內側固定連接，打包帶（3）的另一端與帶鋼卷舌形頭（2）外側固定連接，所述打包帶（3）為長條形，打包帶（3）的長度大于帶鋼卷（1）外圈周長。本實用新型的有益效果是：帶鋼卷外圈沒有作廢，最大限度地提高熱軋窄帶鋼的使用率。

窄帶鋼生產線電動導衛控制系統 933

 0

本實用新型涉及一種窄帶鋼生產線電動導衛控制系統，屬于冶金行業窄帶鋼生產線導衛控制設備技術領域。技術方案是：包含導衛電機（1）、減速機（5）、聯軸器（6）、螺紋絲杠（7）、導衛底座（8）、右滑動支座（9）、液壓缸（10）和左滑動支座（14），導衛電機（1）通過減速機（5）和聯軸器（6）與螺紋絲杠（7）驅動連接，左滑動支座（14）和右滑動支座（9）的一端固定在導衛底座（8）上，另一端與螺紋絲杠（7）連接，導衛底座（8）與液壓缸（10）驅動連接。本實用新型的有益效果是：可根據實際生產要求，實現導衛開口度的調整，調整方便快捷，有效提高生產效率，減輕員工工作量，使用環境要求低，誤差較小。

熱鍍鋅板設備用氣刀刀體內腔結構 1046

 0

本實用新型涉及一種熱鍍鋅板設備用氣刀刀體內腔結構，屬于冶金行業熱鍍鋅板生產技術領域。技術方案是：方形刀體（1）內水平方向設有多根橫向圓形鋼管拉筋（9），橫向圓形鋼管拉筋為圓管結構，兩端分別焊接在方形刀體的前后側壁上；方形刀體垂直方向設有多根縱向圓形鋼管拉筋，縱向圓形鋼管拉筋為圓管結構，兩端分別焊接在方形刀體的上下壁上；縱向圓形鋼管拉筋（10）和橫向圓形鋼管拉筋（9）在空間上相互垂直，但不接觸。本實用新型的有益效果是：減輕氣流阻力，減少氣流波動；增加殼體強度，提高產品質量，降低生產成本，保證寬型板生產需要，保證鋅面平整。

液態鋼渣氣淬?；b置 725

 0

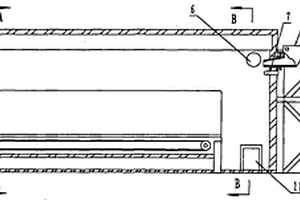

一種液態鋼渣氣淬?；b置,屬冶金設備技術領域,用于解決?；撛盎厥珍撛@熱問題。技術方案是:構成包括密閉的?；薇倔w、履帶式輸送機、中間料倉、中間包和中間包操作平臺,中間包流渣槽與?；薇倔w進渣口密封連接,履帶式輸送機位于?；薇倔w內的下部,中間料倉位于?；薇倔w尾部的下部、與?；薇倔w密封對接,在中間料倉下部設有星型卸料閥,?；薇倔w端部設有氣淬氣體噴嘴,?；薇倔w頭部設有冷卻氣體出口,?；薇倔w尾部設有冷卻氣體入口。本實用新型為密閉裝置,采用惰性氣體對液態鋼渣干法?；?處理后的渣粒細小均勻,渣中單質鐵不會氧化,冷卻氣體與渣粒飛行逆向運行,在提高渣-氣換熱效率的同時,有利于液渣顯熱回收。

鋼球、鋼段分選機 880

 0

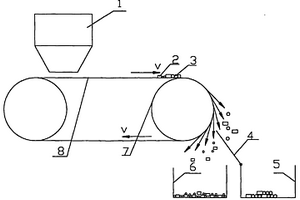

一種分選機械,特別是鋼球、鋼段分選機,其組成包括皮帶機,輸送帶套裝在皮帶機的滾筒上,所述皮帶機的驅動輥筒或改向滾筒是電磁滾筒,在皮帶機的輸送帶上方設置有盛裝待分選的鋼球、鋼段的受料斗,在電磁滾筒的卸料側沿電磁滾筒的切線方向設置有鋼球或鋼段分隔板,鋼球或鋼段分隔板的兩側設置有收集鋼球鋼段的容器。與人工鋼網篩選相比,本實用新型分選效果好,工作效率高,具有結構簡單、操作方便等優點,用其代替人工操作,可節省大量分選人力和時間。解決了現行水泥、冶金礦山行業球磨機研磨體的磨損及破碎后的分選問題。

測量板坯連鑄水口浸入深度及保護渣液渣厚度的裝置 981

 0

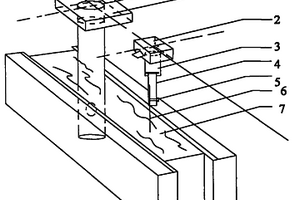

一種測量板坯連鑄水口浸入深度及保護渣液渣厚度的裝置,屬于冶金連鑄技術領域。該裝置包括磁鐵(2)、不銹鋼管本體(3)、伸縮管(4)、緊固螺栓(5)、CO保護焊絲(6);磁鐵(2)與不銹鋼管本體(3)通過焊接方式連接,伸縮管(4)通過滑塊裝在不銹鋼管本體(3)滑道內,伸縮管(4)下部焊接緊固螺栓(5),CO保護焊絲(6)裝入伸縮管(4)內,用緊固螺栓(5)固定。優點在于,操作方便,可以實時掌握生產過程參數,達到指導生產、積累數據的目的。該裝置制作成本低廉,可無限制重復使用,并且重量輕、尺寸較小、操作簡便易行。

立輥軋機下軸承箱防水防塵裝置 922

 0

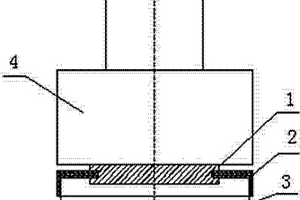

本實用新型涉及一種立輥軋機下軸承箱防水防塵裝置，屬于冶金行業軋鋼技術領域。技術方案是：包含軸肩擋圈（1）、防水防塵罩（2）、立輥下軸承箱（3）和立輥（4），軸肩擋圈（1）設在立輥（4）下軸端，立輥（4）下軸承設有立輥下軸承箱（3），防水防塵罩（2）設在立輥（4）下軸端，且位于立輥下軸承箱（3）上方，大小與立輥下軸承箱（3）相匹配。軋鋼時，冷卻水經軋輥輥面向下流經軸肩擋圈，到防水防塵罩，軸肩擋圈和防水防塵罩隨軋輥一同轉動，水流在軋輥轉動的作用力下向外散落，從而避免了冷卻水進入立輥下軸承箱。本實用新型的有益效果是：提高軸承使用壽命，降低生產成本，具有結構簡單，使用方便、安全的特點。

粗軋機測量尺 802

 0

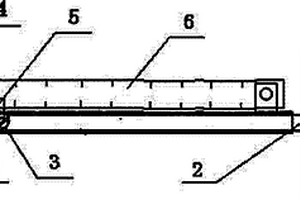

本實用新型涉及一種粗軋機測量尺，尤其是測量粗軋機側導板、立輥輥縫的測量裝置，屬于冶金行業軋鋼設備技術領域。技術方案是：包含外套（1）、內芯（2）、鎖緊螺栓（3）、固定尺腳（4）、讀數指針（5）、讀數尺（6）、伸縮尺腳（7），外套外側設有固定尺腳，內芯外側設有伸縮尺腳，內芯與外套活動連接，讀數指針通過鎖緊螺栓與內芯連接，外套上設有讀數尺。測量時只需一個測量者站在粗軋機側導板中部、立輥外側拉長測量尺使固定尺腳和伸縮尺腳水平靠上兩邊，擰緊鎖緊螺栓固定后取出讀數即可。本實用新型的有益效果是：提高了測量精度，降低了工人勞動強度，具有結構簡單，方便、快捷之特點。

快速清理高爐鐵口泥套的專用工具 895

 0

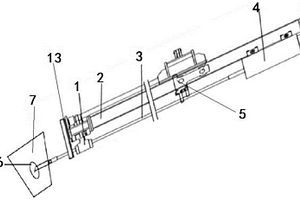

本實用新型涉及一種快速清理高爐鐵口泥套的專用工具，屬于冶金行業高爐設備技術領域。技術方案是：鉆桿的前端設有與鉆桿垂直布置磨盤，所述磨盤的前表面設有與鉆桿同心的三道圓環，每道圓環上設置多個金剛石塊，通過三道圓環上的金剛石塊對高爐鐵口進行磨削清理。本實用新型的有益效果是：能夠便捷高效的完整泥套清理，實現鐵口泥套維護機械化，操作人員和工具的電氣部分可遠離鐵口區域的惡劣工作環境，降低了安全事故發生率，保證泥套維護質量，減輕工人的勞動強度，使用安全，清理效率高，提高工作效率。
