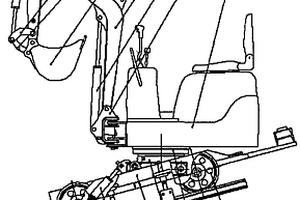

本實用新型公開了一種礦井用回轉式液壓挖掘機,包括回轉平臺(10)及安裝在所述的回轉平臺(10)上的挖掘工作裝置,機架(14)安裝在軌輪行走裝置(11)上,軌輪行走裝置(11)對應行走安放在軌道(17)上,在車架(14)上設有作用于軌道(17)的駐車器,中間架(13)一端鉸接在車架(14)一端,另一端通過舉升機構(16)鉸接在車架(14)另一端,在中間架(13)上設有回轉支撐(12),回轉平臺(10)安裝在回轉支撐(12)上。本實用新型舉升機構調整回轉平臺傾斜角度、能360度連續回轉、自動駐車的礦井用回轉式液壓挖掘機。它操作簡單,性能可靠,有效地減少了采礦作業時間,降低了操作人員的勞動強度,提高了工作效率和施工的安全性。

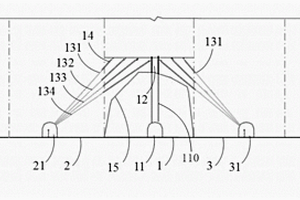

本實用新型公開了一種適用于中深孔采場懸頂的爆破結構,中深孔采場包括若干盤區采場,任意一個盤區采場均包括具有懸頂的中間采場、以及分設于中間采場兩側的邊側采場,兩個邊側采場均設置有若干延伸至懸頂處的中深孔炮孔,中深孔炮孔均包括位于邊側采場內的不裝藥段、以及位于中間采場內的裝藥段,中間采場處設置延伸至懸頂處的上向豎直炮孔,上向豎直炮孔包括位于中間采場內的豎直炮孔不裝藥段、以及位于懸頂內的豎直炮孔裝藥段。通過上述方式,本實用新型在目標懸頂所處采場的兩側向懸頂開設炮孔,在快速準確爆破懸頂時,不影響目標懸頂所處采場的正常作業,且炮孔能在后續二步驟中中深孔采場開采時繼續沿用,減少了施工量且提高了采礦效率。

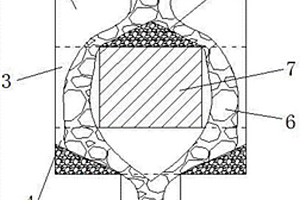

本實用新型涉及采礦工程技術領域,公開了一種新型砥柱式緩沖分流溜井口卸礦結構,包括上部溜井結構、下部溜井結構,所述下部溜井結構的井口位于所述上部溜井結構出口的正下方,所述上部溜井結構和所述下部溜井結構之間形成有砥柱,所述砥柱兩側對稱設有兩個貫通所述上部溜井結構和所述下部溜井結構的分支溜井。本實用新型的砥柱式緩沖分流溜井口卸礦結構能夠對卸礦礦石產生很好的緩沖分流作用,從而有效的解決卸礦時礦石折線運動對主溜井井壁的沖擊磨損問題。

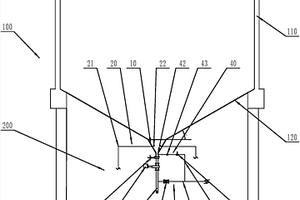

本實用新型涉及采礦業充填系統工藝技術領域,尤其是涉及一種砂倉底放砂裝置、砂倉及充填工藝。所述砂倉底放砂裝置,包括充氣組件以及放砂口,充氣組件包括供氣管道以及供氣閥;供氣閥設置在放砂口的內壁上,供氣閥的進氣口與供氣管道的一端連通,供氣閥的出氣口與放砂口連通;供氣管道的另一端用于與充填站的高壓供氣系統連通。本實用新型提供的砂倉底放砂裝置結構簡單,易操作,能夠有效對砂倉的底部的尾砂進行活化松動,避免尾砂固結設置板結,從而保障放砂的正常進行。

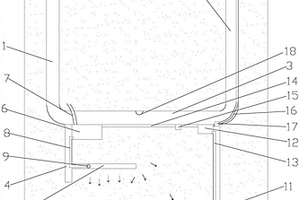

本實用新型涉及地下采礦技術領域,尤其涉及一種充填擋墻。該充填擋墻包括:兩個擋板,兩個擋板設置在采空區與巖脈之間的巷道內,且兩個擋板的周向邊緣分別貼合巷道的圍巖,兩個擋板與圍巖圍設成充填空間;膨脹型填充物,膨脹型填充物由充填在充填空間內的膨脹液經過膨脹和凝結形成,膨脹型填充物能夠充滿充填空間并粘結圍巖和兩個擋板。該充填擋墻由膨脹型填充物與擋板粘結形成,且該充填擋墻與圍巖凝結在一起,由于膨脹液具有流動性,膨脹液在膨脹中能夠擴散到充填空間內的每個角落,可大幅提高充填擋墻與圍巖的連接部位的連接強度,從而能夠有效防止在填充采空區的過程中出現跑漿現象,可有效避免發生坍塌等充填事故。

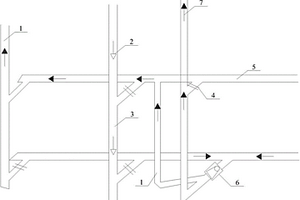

本實用新型公開了一種隔斷式降阻通風系統,它涉及井下開采礦井通風領域。通風構筑物和通風隔離層將進風井巷和回風井巷隔離分開,且新鮮風進口與進風井巷連通,回風井巷與污風出口連通,主扇安裝在污風出口的中段處??捎行Ы档屯L系統的阻力,提高系統的通風效率。中深部開采的礦山通風系統均存在通風線路過長、阻力大的問題,采用發明可有效降低系統通風阻力,現場經驗表明,可降低至原有阻力的二分之一,大大提高了系統的通風效率;最大程度上避免了污風與新鮮風流串聯,保證了井下工人工作的環境,提高了開采的安全系數;配套工程可借助礦山原有的巷道工程,大大降低了實施成本,從而降低了礦山整體的生產成本。

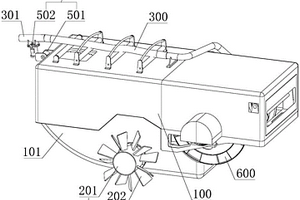

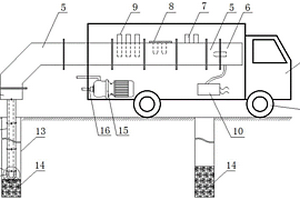

本發明涉及采礦及巖土工程設備,公開了一種去除炮孔結冰的可移動除冰裝置,包括可移動除冰裝置本體,可移動除冰裝置本體內設有微波加熱系統和抽水系統,微波加熱系統包括微波輻射棒、同軸波導、同軸轉換器、矩形波導、磁控管和微波電源,同軸波導和微波輻射棒適于插入炮孔內,微波輻射棒能夠輻射微波并促使炮孔內的冰融化成水;抽水系統包括水泵和連接于水泵進水端的水管,水管適于插入炮孔內,并將炮孔內的水抽出。此外,本發明還公開了一種去除炮孔結冰的方法。本發明的去除炮孔結冰的可移動除冰裝置能夠快速有效解決炮孔結冰問題,提高破巖效率,降低破巖成本。

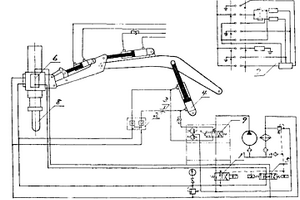

碎石器的液壓控制系統。本發明與建筑及采礦設 備有關。本發明提出了能夠對碎石器自動加壓及沖 錘自動換向連續沖擊的液壓控制系統。系統中的自 動加壓控制是從輸往碎石器的油路中引出油路通過 雙向油路自鎖閥進入主臂升降油缸的上腔的壓力油 實現的,而由非對稱振蕩換向器控制三位四通閥,再 控制沖錘的換向,實現自動換向連續沖擊。該系統適 于配帶各種類型液壓碎石器的固定或移動式液壓碎 石機。

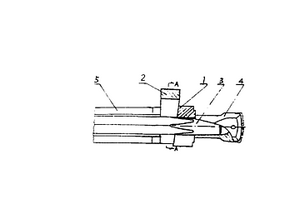

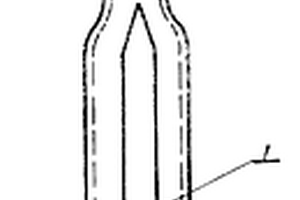

變徑管楔錨桿。與采礦、地下工程及土建加 固有關。本實用新型提出一種用于地下和地面工 程加固的錨桿,其特點是錨固功能多,錨固力高, 對巖層適應性廣,安全可靠,安裝方便。錨桿由 經過三段變徑的變徑管、上下楔、擋環和碟形墊 板組成。本錨桿一般用作臨時支護,但灌漿、封 口或復噴以混凝土之后也可作永久支護。本錨桿解決了楔管式錨桿要求熟練工人安裝 和“掉楔”、“卡釬”及楔頭脹開量欠佳等問題。 本錨桿綜合和發展了傳統的點錨錨桿、當代的縫 管式錨桿及楔管式錨桿的優點,又避免了上述錨 桿的某些缺點。

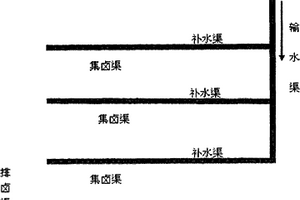

本發明公開了一種鹽湖礦床渠道滲透溶解開采方法,包括以下步驟:1)在干鹽湖表面揭穿鹽蓋,分別開挖輸水渠和排鹵渠,輸水渠連接水源,排鹵渠連接結晶池或者儲鹵池;2)由輸水渠朝向排鹵渠方向以一定間隔開挖若干條補水渠,所述輸水渠與補水渠呈“E”字型連通,再由排鹵渠朝向輸水渠方向逢補水渠間隔開挖集鹵渠,所述排鹵渠與集鹵渠呈“E”字型連通,所述集鹵渠與補水渠相互嵌套;3)開挖工程完成后,向補水渠中灌水,淡水經過礦層滲透并溶解礦物,生成鹵水流向集鹵渠,再匯流進入排鹵渠,排入結晶池或者儲鹵池。本發明的優點在于采用E字型嵌套溝渠進行滲溶采鹵,采礦效率更高,補水蒸發面積減少90%以上,適于大規模推廣應用。
本發明涉及建筑材料,尤其是一種尾礦燒結磚,主要解決現有普通粘土磚破壞耕地的問題。應用冷家溪群尾礦燒制的尾礦燒結墻體材料,其制造工藝過程與現有燒結磚基本相同,其特征在于,它的配料重量比為:尾礦10~100%,頁巖或粘土0~90%。本發明的燒結墻體材料塊充分利用采礦尾礦,可有效節約土地資源,降低生產成本低,具有優良的力學性能,且生產過程無污染,符合環保要求。
本發明涉及的是一種把動力裝在鉆桿內進入地層中快速任意穿孔的鉆機。特征是一個外成梭形的鉆桿,一頭緊固長長的軟性管道,另一頭套在鉆頭的空心把子上,把沖擊力加旋轉力傳遞到地層與鉆頭的刃口接觸面上沖擊地面,在塑性地質中使用,大部分棄渣擠開到周圍成為孔洞;在剛性地質中使用,棄渣被沖爛混在泥水中,經鉆桿的軸心孔吸入,從軟性管內輸出地面;用于地質勘探時,截取軟管入地不同深度時輸出的棄渣,便得地質資料;用于采礦時,直接使用棄渣;用于建設打樁孔時,成孔就可使用;用于橫向打隧道時,運走棄渣即成孔洞。本發明用于高山、平原的旱地和海洋、湖泊水下的各種行業需要在地層中穿孔工程,都會帶來超出想象的效果。
本發明提供了一種緩傾斜薄礦體的高效出礦方法,將間隔的兩采場作為同步回采單元,采用后退式開采;利用電耙絞車的電耙導線牽引其中一側的上山巷道內的電耙斗向上移動至采場落礦點;改變電耙絞車的轉向,電耙斗向下耙出礦石,同時另一側的上山巷道內的電耙斗被動向上移至此采場的落礦點;隨后再次改變電耙絞車的轉向,實現該側電耙斗向下耙出礦石。本發明通過設置單硐室、單電耙絞車服務雙采場的雙電耙斗組合出礦,將電耙絞車循環變向實現雙側電耙斗交替耙礦出礦,使得盤區內的出礦效率提高一倍,電耙絞車和硐室的投入降低一倍;在提高采礦出礦的同時,降低了開采的成本,實現較好的經濟效益,具有較好的實際應用價值。

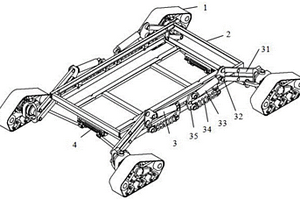

本發明公開了一種深海四履帶液壓直驅自適應全地形底盤,涉及采礦設備技術領域,包括履帶輪、車架、懸掛機構、轉向機構,四個所述履帶輪通過懸掛機構分別與所述車架四個角連接,所述車架的前后兩端分別對稱安裝有所述轉向機構,所述轉向機構與所述履帶輪鉸接,所述轉向機構包括轉向節組件、連接組件、雙出桿油缸、轉向架,所述雙出桿油缸通過所述轉向架與所述車架底部連接,所述雙出桿油缸兩端分別通過連接組件與兩側所述轉向節連接。本發明可適用于水下1000~4000米環境作業,也可用于礦山,濱海,地形礦山等非路面作業,能夠自由直行和轉向,自由調節姿態和離地間隙,可以主動干預實現車身調平和穩定抓地。
本發明涉及采礦業充填系統工藝技術領域,尤其是涉及一種砂倉底放砂裝置、砂倉及充填工藝。所述砂倉底放砂裝置,包括充氣組件以及放砂口,充氣組件包括供氣管道以及供氣閥;供氣閥設置在放砂口的內壁上,供氣閥的進氣口與供氣管道的一端連通,供氣閥的出氣口與放砂口連通;供氣管道的另一端用于與充填站的高壓供氣系統連通。本發明提供的砂倉底放砂裝置結構簡單,易操作,能夠有效對砂倉的底部的尾砂進行活化松動,避免尾砂固結設置板結,從而保障放砂的正常進行。
本發明公開了一種浮游式海底高精度瞬變電磁探測系統,包括甲板控制平臺、ROV近海底工作平臺、水下信息采集控制系統以及臍帶纜;ROV近海底工作平臺通過臍帶纜與甲板控制平臺連接,水下信息采集控制系統設置在ROV近海底工作平臺上,通過將電磁探測儀搭載在ROV上,給探測儀增加導航和定位系統,從而使得電磁探測儀可以到達指定測點按照指定的軌跡進行探測,并精確控制探測儀天線距離海底高度,從而實現深海瞬變電磁儀的有效、快速、便于實施,具有海底電性結構精細勘探能力,適用于海底多金屬硫化物及富鈷結殼礦床的快速勘探,為后續深海采礦車在海底行走和開采提供更為科學的指導。

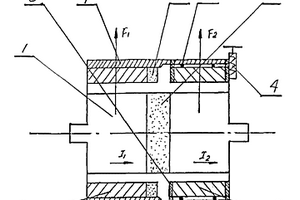

一種移相變流式異步調速電動機,有絕緣外殼(7)、轉子(1)和定子(2~3),定子(3)或定子(2)兩端設有環形端板(8),一側置有執行器(4)。轉子(1)設有隔磁墊(5)將其隔離成二段。本發明的雙磁場使轉子電流合成對電動機發生影響,只需調整二磁場夾角即可改變轉子合成感應電流的大小,實現異步電動機轉速的調節??蓮V泛應用于電力、化工、機械、采礦、冶金、運輸,節能,節約投資,可靠性高,維護工作量少,尤其可解決目前大容量、高電壓異步電動機調速的困難,利于實現遠動化、自動化和計算機化。

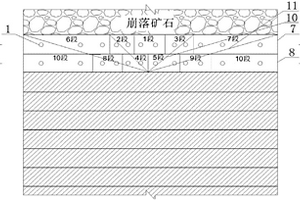

本發明公開了一種上向扇形中深孔減震爆破法,包括以下步驟:1)根據施工現狀,確定爆破參數;2)布孔;3)鉆孔與裝藥;4)爆破;其中所述爆破的方法為:多排中深孔毫秒微差爆破,爆破順序為:排內炮孔組按照從中間向外側依次爆破,排間按照由內向外形成V型自由面,來布置炮孔組的起爆順序。本發明采用多排中深孔毫秒微差爆破法,通過控制起爆的順序,形成多層V型自由面,因而在外層炮孔爆破時會具有三個臨空面,可有效減少爆破夾制性和震動強度,保護地表建(構)筑物和人員的安全,減小對相鄰采場或充填體破壞,有利于控制礦石的貧化率,也可能夠顯著降低炸藥單耗,降低采礦成本。

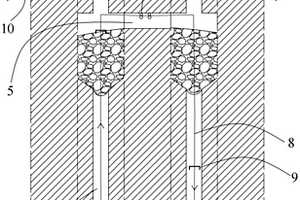

本發明公開了一種礦井熱害治理協同地熱開采體系,包括分別設置在進風井側和回風井側的注入井和生產井,注入井側設置有礦井蓄水池,注入井下側設置有水平的冷水注入通道,礦井蓄水池通過注水管向冷水注入通道內注入高壓冷水,生產井側設置有熱泵,生產井下側設置有水平且低于冷水注入通道的熱水采熱通道,熱泵通過采熱管將熱水采熱通道內熱水抽出,熱泵一路冷水輸出進入礦井蓄水池,另一路熱水輸出進入地面水站,礦井工作巷道頂壁上安裝有檢測風流溫度的溫度檢測儀。本發明冷水注入通道阻止了巖層底部地熱能向采礦層的熱傳導,工作巷道圍巖溫度降低,抽取的高溫巖層熱水從回風側輸送至地面,減少了熱損失,礦井熱害治理協同地熱開采有效。

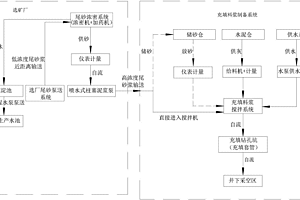

本發明提供了一種濃密機加砂倉分離布置充填系統及工藝,屬于采礦工程充填系統工藝技術領域,該充填系統包括尾砂濃密系統和充填料漿制備系統,尾砂濃密系統靠近選礦廠設置并包括深錐濃密機;充填料漿制備系統靠近礦山采空區設置并包括管道連接的充填漿料攪拌系統和充填鉆孔坑,充填鉆孔坑底部設置有通往井下采空區的充填套管,深錐濃密機的底流出料口通過噴水式柱塞泥漿泵與充填漿料攪拌系統管道連接。這種系統,對設備以及管道的要求低,節能、高效且節約填充成本。
本發明公開了一種緩傾斜礦體盤區開采廢石與尾砂膠結復合充填方法,在緩傾斜薄到中厚礦體中采用盤區全厚度條帶開采、鏟運機出礦和無軌設備運輸的井下盤區機械化采礦方法中,針對分條開采存在的采空區,采用鋪設土工格柵定型?廢石堆填空區?注漿導管導流膠固?尾砂膠結充填接頂的廢石與尾砂膠結復合充填新方法,此充填方法的主要過程包括采空區土工格柵鋪設、廢石裝運堆填、土工格柵定型與搭接、導管定位與埋置、采空區充填擋墻構筑、膠結充填接頂等工序,構筑分條開采的采空區的充填處理,實現廢石定型堆存與膠結充填接頂的新型充填方法。
本發明提供一種檢測震動坍塌并能發出信號的報警裝置,包括導電金屬空心圓棒(2)、蓄電池(11)、信號發射器(5)、警報蜂鳴裝置(6),其特征在于:導電金屬空心圓棒(2)外由一層絕緣層(1)保裹,蓄電池(11)的正極電樁(3)通過正極導線(4)與信號發射器(5)、警報蜂鳴裝置(6)依次連接,最后與插入導電金屬空心圓棒(2)的正極金屬針(7)連接;正極金屬針(7)貫穿導電金屬空心圓棒(2)內部,不與導電金屬空心圓棒(2)內壁接觸,具有設計合理、使用方便、成本低,可以在山體發生塌方、地震等地質變動前或者發生時,立刻感知并通過發出蜂鳴、電子信號等方式,讓人們立刻知道,做出相應的處理,提高救災的效率;而且該報警裝置還能夠在防止盜采礦石、危房安全監測、水庫大壩安全監測等領域應用。

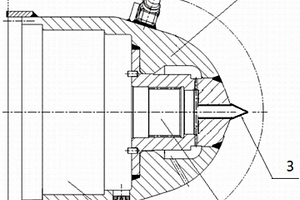

本發明公開了一種礦用沖擊切削組合破巖裝置,包括切割頭(1)、截齒(2)和底座(5),在底座(5)上安裝有與切割頭(1)同軸的沖擊構件(4),在沖擊構件(4)上安裝有與切割頭(1)同軸的沖擊頭(3),沖擊頭(3)位于截割頭(1)的頂部中心位置且伸出截割頭(1)。尤其是能夠對地下礦山深部開采環境下硬巖沖擊切削組合破巖的裝置,屬于礦山機械領域。沖擊構件控制沖擊頭運動,沖擊構件固定在底座上。切割頭做旋轉運動,沖擊頭沿著切割頭的中心軸線做伸出縮回做沖擊運動,沖擊頭伸出切割頭的長度范圍為0~20cm,沖擊頻率為30~60次/min。本發明與現有技術相比有如下優點:安全性高,采礦成本低,生產效率高,礦山生產能力大,作業環境好,勞動強度小,礦石損失貧化率低。

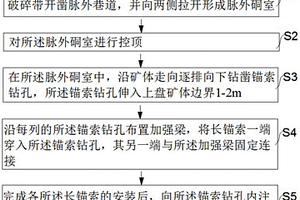

本發明涉及礦山開采加固技術,公開了一種上盤破碎圍巖長錨索整體加固方法,包括如下步驟:S1、沿各分段礦體下部的鑿巖橫巷或硐室掘進上盤圍巖破碎帶開鑿脈外巷道,并向兩側拉開形成脈外硐室;S2、對所述脈外硐室進行控頂;S3、在所述脈外硐室中,沿礦體走向逐排向下鉆鑿錨索鉆孔,所述錨索鉆孔伸入上盤礦體邊界1?2m;S4、沿每列的所述錨索鉆孔布置加強梁,將長錨索一端穿入所述錨索鉆孔,其另一端與所述加強梁固定連接;S5、完成各所述長錨索的安裝后,向所述錨索鉆孔內注漿。本發明能夠有效加固上盤圍巖,保證采礦的安全穩定。
本實用新型公開的人工假巷,包括人工底柱、穿脈運輸巷和保安礦柱,人工底柱設置在穿脈運輸巷的兩邊,保安礦柱設置在穿脈運輸巷的上方,人工底柱為礦體回采時劃分,后由鋼筋加膠結充填體構成,厚度為3~6m。所述穿脈運輸巷為礦體開采礦房的穿脈運輸巷,也是穿脈探礦巷,尺寸根據礦體開采需求為1.8×1.8m~2.2×2.2m。還包括設置在保安礦柱中的人行濾水井和溜礦井,人行濾水井和溜礦井貫穿保安礦柱。本實用新型工藝簡單、安全性高,且構筑工期短,成本低廉、工程用料省和后期養護低,施工完成的人工假巷強度高、安全性能良好,特別適用于礦巖穩定性較好、礦石價值較高、薄至中厚傾斜礦體的開采中人工假巷的構筑。
