本實用新型涉及一種小方坯在線矯直機，屬于冶金行業軋鋼生產設備技術領域。技術方案是：進口輸送輥道（1）、進口導衛（2）、矯直輥底座（3）、矯直輥（4）、出口導衛（5）、出口夾送輥（6）、夾送輥出口導衛（7）和出口輸送輥道（8）按照鋼坯的運動方向依次布置構成小方坯在線矯直機，所述進口輸送輥道（1）和出口輸送輥道（8）分別通過減速機與電機驅動連接，矯直輥（4）為固定在矯直輥底座（3）上的多個上下水平布置的輥子，出口夾送輥（6）為兩個平行布置的立輥。本實用新型的有益效果是：能夠使存在側彎和翹曲的彎曲鋼坯順利進入軋機，從而提高生產效率，降低事故和鋼坯損失。
960
0
本實用新型涉及一種精煉爐微合金加入裝置，屬于冶金行業精煉設備技術領域。技術方案是：包含圓柱筒（1）、手柄（2）、圓錐筒（3）、端蓋（4）和排氣孔（5），圓柱筒（1）的底部與圓錐筒（3）固定連接成一體結構，圓柱筒（1）的頂部設有端蓋（4），所述端蓋（4）呈圓盤形，端蓋（4）上設有多個排氣孔（5），手柄（2）固定在圓柱筒（1）上。本實用新型的有益效果是：能夠完全杜絕微量合金與頂渣反應，減少被空氣氧化量，提高微合金的收得率，減少使用量，降低冶煉成本，操作簡單，適用性強，而且圓錐筒熔于鋼水內，不會對鋼水造成污染。
1083
0

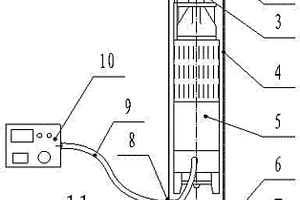

本實用新型提供了一種熔化氣化爐熱態試驗裝置，屬于冶金技術領域，包括爐體模型，上端設有裝料口，內腔設有下料機構，熱風機構連通爐體模型，測溫元件設于爐體模型內；溫度變送器連接測溫元件；圖像采集機構設在爐體模型一側。本實用新型提供的一種熔化氣化爐熱態試驗裝置，通過裝料口將模擬爐料裝入爐體模型內模擬燃料，熱風機構提供熱風模擬熔化燃料，下料機構帶動模擬爐料下降模擬燃料消耗，溫度變送器通過測溫元件測量爐體模型內的溫度變化，同時利用圖像采集機構采集爐料熔化狀態的圖像，能夠模擬分析研究熔化氣化爐內的情況，可以用其研究結果為實際生產提供參考和指導，也可以提供操作流程平臺，加深對熔化氣化爐理論知識的理解。
782
0
本實用新型涉及一種用于電弧爐的電極接換裝置，屬于冶金行業電弧爐冶煉設備技術領域。技術方案是：包含手柄卡緊銷導向塊（1）、手柄卡緊銷（2）、手柄卡緊銷固定環（3）、備用電極（4）、電極連接頭（5）和電極吊環（7），備用電極（4）的上端設有電極吊環（7），備用電極（4）的下端設有電極連接頭（5），所述電極連接頭（5）設有外螺紋，手柄卡緊銷固定環（3）的圓周方向上均勻固定四個手柄卡緊銷導向塊（1），手柄卡緊銷固定環（3）通過手柄卡緊銷導向塊（1）和手柄卡緊銷（2）固定在備用電極（4）上。本實用新型的有益效果是：輕便小巧，安全可靠，使用時不受作業場地限制，制作簡單方便。
769
0
一種高可靠性的開鐵口機，屬于冶金設備技術領域，設計目的是防止開鐵口機的打擊軸燒毀，其技術方案是，該開鐵口機構成中包括開鐵口機本體和防噴濺裝置，所述防噴濺裝置包括防護板和懸掛橫梁，所述懸掛橫梁固定在開鐵口機本體的鉆桿的上方，所述防護板吊掛在懸掛橫梁的下部，開鐵口機本體的鉆桿從防護板的中心孔中穿過，在防護板與鉆桿之間留有防碰間隙。本實用新型利用防護板阻擋高爐開鐵口后噴濺的渣鐵，防止高溫渣鐵燒毀打擊軸，大大延長了打擊軸的使用壽命，降低了開鐵口機的維修成本，保證了高爐生產的正常進行。
1264
0

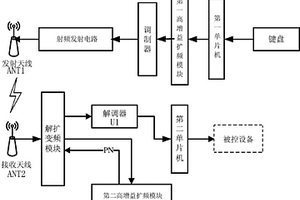

本實用新型涉及一種基于擴頻技術的工業無線遙控系統設計，適用于冶金、造船、倉庫、化工、建筑和工程機械等領域使用無線遙控設備的起重機械中。本實用新型由信號發射裝置和信號接收裝置構成；所述信號發射裝置包括鍵盤、第一單片機、第一高增益擴頻模塊、調制器、射頻發射電路以及發射天線；所述信號接收裝置包括接收天線、解擴變頻模塊、解調器模塊、第二單片機以及第二高增益擴頻模塊。本實用新型采用的直接擴頻技術可使信噪比改善20-50多分貝，且具有抗噪聲、抗干擾、抗衰落、抗多徑能力強，可以采用碼分多址實現多址通信，易于多媒體通信組網，具有良好安全通信能力等優點。
1101
0
本實用新型涉及一種微顆粒物質濃度變送器,由電荷探測頭和信號處理電路組成。由電荷探測頭檢測到的微顆粒物質介質和載氣混合物所帶靜電信號,經過信號處理電路轉換成與濃度信號呈單調曲線關系的電壓信號,從而檢測固相物質的濃度。本實用新型結構簡單,體積小,安裝方便,檢測精度高,具有較強的抗干擾性,在各種工作現場均能穩定工作,可適用于冶金高爐、電站鍋爐、化工流化床等濃度諸多領域中粉體微顆粒介質和載氣混合物中固相物質濃度的檢測。
856
0

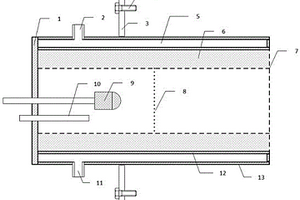

本實用新型涉及一種轉爐音頻采集防護裝置，屬于冶金行業轉爐冶煉生產設備技術領域。技術方案是：銅套（5）為具有一定壁厚的銅管，銅管的管壁為中空結構，銅套（5）的外壁上設有進水接口（11）和出水接口（2），銅套（5）的內壁上設有隔音材料（6），法蘭盤（3）固定在銅套（5）上，銅套（5）的一端設有端蓋（1），銅套（5）的另一端設有銅絲編織網（7），銅套（5）的中間徑向設有尼龍防塵網（8），拾音器（9）設置在端蓋（1）和銅尼龍防塵網（8）之間，端蓋（1）上設有壓縮空氣噴吹管（10）。本實用新型的有益效果是：可以適應高溫、噴濺、粉塵環境，具有抗干擾能力，延長爐音頻采集設備的使用壽命。
977
0

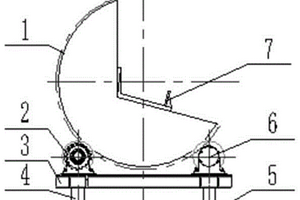

本實用新型涉及一種鋼坯翻轉裝置，屬于冶金行業軋鋼加熱爐技術領域。技術方案是：翻鋼臂（1）為具有一個扇形缺口的圓柱形，翻轉臂機芯（7）固定在翻鋼臂（1）的扇形缺口處，鏈條（18）固定在圓柱形的翻鋼臂（1）外表面上，翻鋼臂（1）設置在翻鋼臂支撐框架（3）上，翻鋼臂（1）設有翻轉機構和升降機構；主傳動軸（9）和從動軸（15）分別通過主傳動軸軸承座（2）和從動軸軸承座（6）固定在翻鋼臂支撐框架（3）上，主傳動軸（9）上設有與翻鋼臂（1）上的鏈條（18）相嚙合的鏈輪（13）。本實用新型的有益效果是：能夠使矩形連鑄坯呈垂直狀態進入加熱爐，增加加熱爐的裝鋼量，提高加熱能力。
845
0

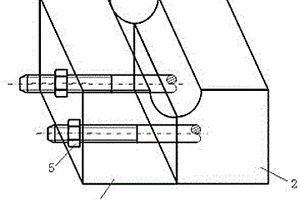

本實用新型涉及一種用于掃描電鏡半圓柱截面試樣的固定裝置，屬于冶金行業金屬材料微觀表面測試技術領域。技術方案是：左半部分（1）和右半部分（2）的底面和頂面均為平面，左半部分（1）和右半部分（2）相對應的一側的上部分別設有一個1/4圓弧面，右半部分（2）上設有兩個固定的螺桿（4），左半部分（1）上設有兩個螺桿孔（6），右半部分（2）上的兩個螺桿（4）分別穿過左半部分（1）上的螺桿孔（6）并通過兩個螺母（5）固定，使左半部分（1）和右半部分（2）上的1/4圓弧面構成一個與試樣相配合的半圓形。本實用新型的有益效果是：解決了半圓柱狀截面試樣表面不穩的問題，使得截面可以處在同一高度上，從而能夠獲取準確的表面信息。
973
0
本實用新型涉及一種軋鋼試驗過程中的坯料運輸車，屬于冶金行業軋鋼試驗設備技術領域。技術方案是：包含關節軸承（1）、操縱桿（2）、面板（4）、連桿一（5）、銷軸（6）、連桿二（7）、車體（8）和滾輪，車體（8）的下方設有滾輪，車體（8）的上方設有面板（4），連桿一（5）的一端與面板（4）鉸接，連桿一（5）的另一端與連桿二（7）的一端通過銷軸（6）連接，連桿二（7）的另一端與車體（8）鉸接，關節軸承（1）固定在車體（8）上，操縱桿（2）穿過關節軸承（1）與銷軸（6）連接。本實用新型的有益效果是：可以快速調節坯料的高度，滿足輸送輥道與加熱爐的高度差，提高了運輸坯料的工作效率，保證軋制溫度和試驗結果。
1125
0

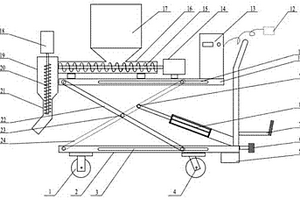

本實用新型涉及一種電渣爐固渣起弧自動加渣裝置，屬于冶金行業電渣爐設備技術領域。技術方案是：加渣電機（14）和螺旋加渣管（16）分別固定在升降平臺（10）上，螺旋葉片（15）設在螺旋加渣管（16）內，加渣電機（14）與螺旋葉片（15）驅動連接，固渣料倉（17）與螺旋加渣管（16）的加渣口連通，倒錐形中間倉（19）與旋加渣管（16）的出渣口連通，輸送管（21）與倒錐形中間倉（19）連通，倒錐形中間倉（19）和輸送管（21）內設有螺旋桿（20），輸送電機（18）與螺旋桿（20）驅動連接。本實用新型的有益效果是：能夠滿足電渣爐固渣起弧過程固渣加入速度與引弧電流相匹配，實現電渣爐固渣起弧自動加渣、平穩起弧。
1075
0

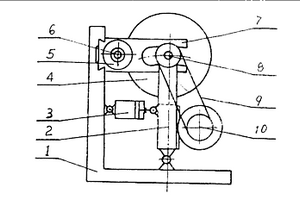

本實用新型涉及一種小型金屬薄板剪切碎屑裝置，屬于冶金行業金屬碎屑試樣制備設備技術領域。技術方案是：支架（9）為L形，支架（9）固定在底座（11）上，固定刀片組與底座（11）相固定，活動刀片組的一端與固定刀片組轉動連接，活動刀片組的另一端與連桿機構連接；固定刀片組的下方設有碎屑收集槽（12）；所述連桿機構包含壓桿（7）和活動連桿（8），壓桿（7）和活動連桿（8）的一端通過銷軸與支架（9）連接在一起，壓桿（7）的另一端為手柄，活動連桿（8）的另一端與活動刀片組鉸接。本實用新型的有益效果是：剪切靈活，剪切力強，不受環境場地限制；能防止碎屑飛濺，不污染環境。
1193
0

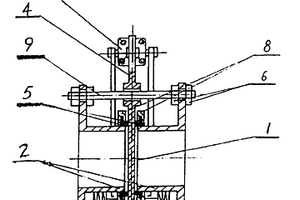

一種大口徑手動眼鏡閥,用于解決眼鏡閥夾緊力作用點過于集中的缺陷,屬閥門技術領域。構成中包括左、右閥體、閥板、密封圈、螺旋副、輔助夾緊螺栓,其改進為,螺旋副由一個上螺旋副和兩個下螺旋副組成,三個螺旋副組成一頂角小于底角的等腰三角形,此種螺旋副布局增加了夾緊力作用點,在驅動閥座橫向位移時可使閥座與閥板保持較好的平行狀態,使閥板兩側的松開間隙趨于均勻和一致,有利于閥板的旋轉和密封;此外,左、右閥體可通過固定桿形成一個剛性整體,可大大提高閥門的抗變形能力,防止管道熱脹冷縮對閥門產生的擠壓、拉伸和扭曲等多種不良影響,適宜在冶金、化工、市政煤氣等管線中安裝使用,特別適宜在大口徑眼鏡閥上采用。
1157
0
本實用新型一種管道植入型自動增壓泵，包括增壓泵本體，還包括植入管道，所述增壓泵本體設置在所述植入管道內，所述植入管道兩端設有分別設有入水連接法蘭與出水連接法蘭，所述增壓泵本體連接控制單元以為所述增壓泵實時控制。本實用新型提出的一種管道植入型自動增壓泵，植入管道的設計，具有較好的實用性，安裝方便、無噪音、無污染，操控方便等優點，廣泛應用于城市給水、農村飲用水、礦山冶金給水、邊遠地區給水、工業洗滌給水等領域，是一種新型的自動化程度很高的增壓裝置。
1023
0

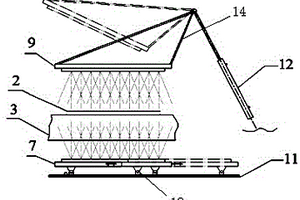

本實用新型涉及一種用于薄帶鑄軋生產線的超快速冷卻裝置，屬于冶金行業雙輥薄帶連鑄技術領域。技術方案是：包含下集管（7）、上集管（9）、軌道（11）、液壓油缸（12）、滾輪（13）和支架（14），下集管（7）位于帶鋼的下方，上集管（9）位于帶鋼的上方，下集管（7）通過滾輪（13）設置在軌道（11）上，上集管（9）固定在支架（14）上，液壓油缸（12）的缸桿與支架（14）轉動連接，上集管（9）和下集管（7）均設有朝向帶鋼的噴嘴。本實用新型的有益效果是：能夠快速將帶鋼溫度冷卻至工藝要求范圍內；可有效打破汽膜，實現高效率、高均勻性的冷卻；可控制上集管和下集管移動，方便設備維修、維護，減少工人勞動強度。
1252
0
本實用新型涉及一種電渣假電極專用吊具，屬于冶金行業電渣爐冶煉設備技術領域。技術方案是：包含框架（1）、橫梁（2）、緊定螺栓（3）、銷軸（4）和肋板（7），框架（1）是由兩塊肋板（7）組合成的U型結構，框架（1）上設有吊環孔（6），兩塊肋板（7）上分別設有相對布置的耳軸，一個耳軸上設有與銷軸（4）相匹配的光孔（8），另一個耳軸上設有與銷軸（4）相匹配的螺紋孔（10）；橫梁（2）的兩端分別滑動連接在框架（1）的兩塊肋板（7）上，橫梁（2）的兩端與框架（1）的兩塊肋板（7）之間設有緊定螺栓（3）。本實用新型的有益效果是：能夠安全、高效地吊裝假電極，節省人力，提高電渣爐的生產效率，結構簡單，操作方便。
1233
0

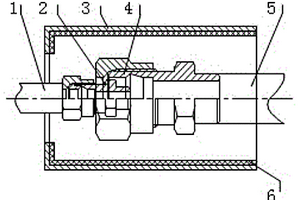

本實用新型涉及一種氬氣快速接頭保護裝置，屬于冶金行業煉鋼設備技術領域。技術方案是：包含無縫鋼管（1）、快接公頭（2）、套筒（3）、快接母頭（4）、金屬軟管（5）和保溫層（6），快接公頭（2）連接一根無縫鋼管（1）、快接母頭（4）連接一根金屬軟管（5），快接公頭（2）和快接母頭（4）連接，快接公頭（2）和快接母頭（4）設在套筒（3）內，所述套筒（3）套在快接公頭（2）的無縫鋼管（1）上，套筒（3）的內壁上設有保溫層（6）。本實用新型的有益效果是：能夠對快速接頭進行有效的保護，延長快速接頭的使用壽命，保證鋼水質量的同時降低氬氣及接頭損耗。
845
0

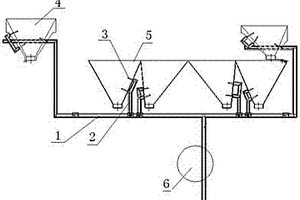

本實用新型涉及一種高爐料倉爐料烘干裝置，屬于冶金行業高爐料倉爐料烘干設備技術領域。技術方案是：包含冷風主管路（1）、冷風分支管路、吹風管和多個料倉，在冷風主管路（1）上引出與料倉一一對應的多個冷風分支管路，每個冷風分支管路分別與三根吹風管連接，三根吹風管插入到一個料倉內，每根吹風管上均設有多個吹風孔。本實用新型的有益效果是：利用熱風爐的冷風對料倉內的爐料進行烘干，降低爐料含水量，提高物料在流嘴處流動性和振篩上的篩分效果，保證煤氣除塵卸灰系統的正常運行，進而穩定高爐頂溫，保證高爐產能的正常發揮和成本的降低。
877
0

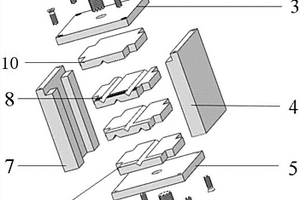

本實用新型涉及一種組合式金相試樣夾持裝置，屬于冶金行業金相試樣夾持裝置設備技術領域。技術方案是：頂板（3）和底板（5）通過左側限位板（7）和右側限位板（4）固定連接，頂板（3）上設有頂板壓緊螺栓（1），底板（5）上設有底板壓緊螺栓（6），在頂板（3）和底板（5）之間設有上下平行布置的單面壓板二（10）和單面壓板一（9），單面壓板二（10）和單面壓板一（9）之間設有雙面壓板（8），所述單面壓板二（10）和單面壓板一（9）相對應的面以及雙面壓板（8）的上下兩面均設有V型卡槽。本實用新型的有益效果是：能夠能對不同形狀、不同數量的金相試樣進行穩固夾持，提高了制備金相試樣的工作效率。
765
0

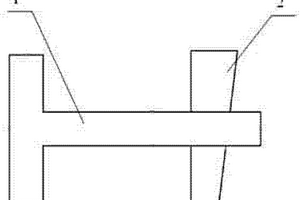

一種分體式鋼錠模固定裝置，屬于冶金技術領域，用于解決現有固定裝置拆卸難度較大、使用壽命短的問題，其技術方案是，它包括銷釘和楔形銷，所述銷釘的首端為T型頭，其靠近尾端的部位設置有與楔形銷相匹配的楔形孔。本實用新型利用銷釘兩端的T型頭橫梁和楔形銷將分體式鋼錠模擠壓在一起，不僅可以保證鋼錠模的兩部分可靠結合，而且固定裝置的拆裝十分方便、快捷，大大降低了工人的勞動強度，提高了工作效率。此外，本裝置還具有結構簡單、成本低廉、使用壽命長等優點，適用于各種形狀的鋼錠模。
797
0
本實用新型涉及一種用于輸送粉、粒狀物料的埋刮板提升機。屬于輸送的技術領域。其用于解決提升機存在的運行不穩定,輸送量小和噪聲大的問題。埋刮板提升機包括進料斗、出料口和輸送機頭,輸送機頭上的電傳動機構通過鏈輪帶動環形板鏈條,張緊調節機構通過張緊軸與壓在環形板鏈條上的張緊輪連接,其改進之處是裝有刮板的環形板鏈條與“O”字形機殼內裝有的板鏈導軌連接,刮板由一對“C”字形的金屬棒對稱連接在環形板鏈條的兩側組成。采用這種埋刮板提升機可廣泛地應用于冶金、化工、機械、輕工、糧食、交通、水電等部門,特別適用于鋼鐵行業焦化廠頭尾焦處理裝置與平煤機配套,用于散落煤料的提升輸送。
785
0

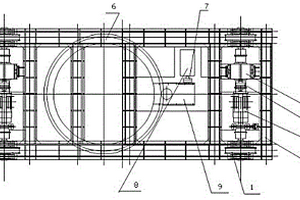

本實用新型涉及一種初煉爐出鋼用旋轉鋼包車，屬于冶金行業電爐煉鋼生產設備技術領域。技術方案是：鋼包車本體（2）的下方設有鋼包車車輪（1），鋼包車驅動電機（3）通過減速機A（5）與鋼包車車輪（1）驅動連接；可旋轉鋼包平臺（6）轉動連接在鋼包車本體（2）上，可旋轉鋼包平臺（6）的底部周向設有平臺底部周圈齒輪（11），鋼包平臺旋轉驅動電機（8）通過減速機B（9）與回轉齒輪（10）驅動連接，回轉齒輪（10）與平臺底部周圈齒輪（11）相嚙合，鋼包支撐架（12）固定在可旋轉鋼包平臺（6）上。本實用新型的有益效果是：能夠提高脫氧合金化和化渣的效果，提高出鋼過程中合金的收得率，提高鋼水的純凈度。
783
0
本實用新型涉及一種金相試樣快速冷鑲裝置，屬于冶金行業金相磨拋試驗輔助設備技術領域。技術方案是：支撐框架（1）為矩形框架，鑲嵌腔（3）由兩個空心半圓柱體組成，液壓千斤頂（4）固定在支撐框架（1）的下邊框（11）上，底座（6）設置在液壓千斤頂（4）上，底座（6）位于鑲嵌腔（3）內，底座（6）的上表面設有與試樣（7）相匹配的凹槽（9），塑鋼泥（8）和試樣（7）分別置于底座（3）上，活動壓桿（2）的下端壓在試樣（7）上，活動壓桿（2）的上端頂在支撐框架（1）的上邊框（10）上。本實用新型的有益效果是：能夠實現小規格、小尺寸或者不規則金相試樣的磨拋，為金相組織的檢測和分析提供有利保障。
1012
0

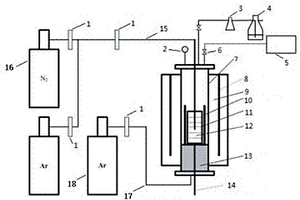

一種不銹鋼吹氮氣合金化的真空實驗設備，屬于冶金實驗設備技術領域，用于在真空條件下進行不銹鋼吹氮氣合金化實驗。其技術方案是：在硅鉬棒爐的上部有水冷蓋，水冷蓋與硅鉬棒爐為密封連接，水冷蓋上分別有真空泵孔、真空表孔、密封瓶孔、取樣管孔和氮氣管孔，真空泵孔、真空表孔、密封瓶孔、取樣管孔和氮氣管孔分別通過導管與真空泵、真空表、密封瓶、取樣管、吹氮氣管相連接，在真空泵的連接管路上安裝有開關閥門。本實用新型結構簡單、使用方便，可以進行真空和非真空不同狀態下的吹氮氣合金化的操作，模擬VOD深真空自由脫碳和還原階段，研究真空情況下不銹鋼吹氮氣合金化規律，為真空情況下不銹鋼吹氮氣合金化提供真實、有效的實驗數據。
764
0

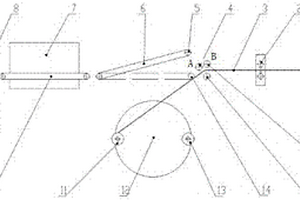

本實用新型涉及一種冷軋帶鋼快速取樣的在線檢查臺，屬于冶金行業冷軋帶鋼生產設備技術領域。技術方案是：在酸連軋機組或冷軋機組的軋制線上按照帶鋼的運動方向依次設有出口夾送輥（1）、飛剪（2）、卷曲夾送輥（4）和卷取機（12），其特征在于：在軋制線上按照帶鋼的運動方向還依次設有滾動平臺一（6）、滾動平臺二（10）、碎斷剪（8）和落料槽（9），滾動平臺一（6）的一端靠近卷曲夾送輥（4），滾動平臺一（6）靠近卷曲夾送輥（4）的一端能夠圍繞滾動平臺一（6）的另一端轉動。本實用新型的有益效果是：可以在生產線不停止生產的同時快速檢查帶鋼的表面質量，而且還可以實現快速在線取樣功能。
806
0

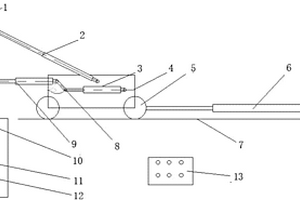

一種非真空電磁感應爐測溫取樣裝置，屬于非真空中頻冶金試驗爐設備技術領域，用于在非真空電磁感應爐測溫取樣。其技術方案是：行走液壓缸的液壓推桿將測溫取樣車推動到取樣位置，翻轉液壓缸、支撐液壓缸、豎起液壓缸聯合運動，將測溫取樣液壓缸垂直豎立在爐體上方，測溫取樣液壓缸的液壓推桿驅動測溫/取樣器下降到爐體表面進行測溫或取樣。本實用新型是非真空電磁感應爐測溫取樣裝置的首創，采用全液壓傳動的測溫取樣裝置，利用電液控制技術實現遠距離測溫取樣功能，進行自動化控制，可以進行遠距離的測溫或取樣操作，快速、準確地完成測溫或取樣，消除操作中的安全隱患，縮短測溫取樣時間，提高工作效率。
