磁性顆粒-凹凸棒石納米復合材料的制備方法,其特征以凹凸棒石粘土和鐵鹽為原料,通過凹凸棒石粘土誘導的二價、或二價和三價鐵離子在凹凸棒石表面成核和對晶核的穩定作用,使納米磁性顆粒直接從溶液中結晶,并負載在凹凸棒石晶體表面,構成超順磁性顆粒-凹凸棒石復合材料。這種具有超順磁特性和強吸附特性的功能材料,可以在磁場作用下進行操縱,實現凹凸棒石吸附劑的磁絮凝、磁回收、磁過濾、靶向控制。這種材料可以廣泛應用于工業原料的凈化、空氣凈化深度過濾、納米膜材料、給水處理深度處理、污水處理以及靶向藥物控制釋放等領域。
一種咔唑雙Β-二酮配體,以咔唑為起始原料,通過取代、?;确磻来沃苽渲虚g體(I)N-烷基咔唑、(II)N-烷基-3、6-二?;沁?最后由中間體(II)合成目標產物。本配體與稀土元素的硝酸鹽反應制備咔唑雙Β-二酮稀土配合物,本配合物是一種優秀的光致發光功能材料。
一種MnO2?PPy/H?TiO2三元核殼雜化陣列電極材料及其制備方法,屬于納米功能材料、能量存儲與轉換技術領域。采用陽極氧化法制備有序TiO2納米管陣列,繼而對其進行晶化退火處理和電化學氫化還原,獲得H?TiO2納米管陣列,然后在H?TiO2納米管陣列內外表面沉積高比電容的導電聚合物PPy薄層,最后在PPy/H?TiO2納米管內外表面沉積高比電容的納米MnO2制備獲得的MnO2?PPy/H?TiO2三元核殼雜化陣列電極材料在電流密度為1?A·g?1時比電容可達563.6?F·g?1,電流密度為10?A·g?1時循環充放電5000圈后比電容僅下降9.6%。

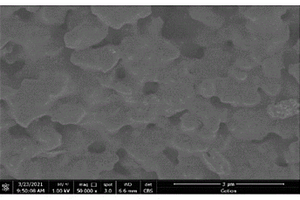

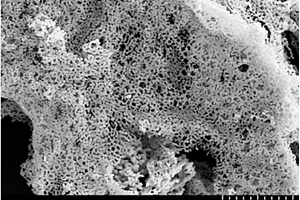

本發明屬于功能材料領域,具體是涉及一種雙螯合劑溶膠?凝膠法制備網狀高效光催化劑BiVO4的方法。首先將檸檬酸分別與五水硝酸鉍、偏釩酸銨混合形成前驅液A和B;接著將A和B混合形成混合溶液C;再將乙二胺四乙酸分兩次加入混合溶液C中,調節體系pH值形成澄清透明BiVO4凝膠;最后經過陳化、干燥煅燒,即得網狀的單斜白鎢礦相BiVO4催化劑。制備方法工藝簡單易控,無污染,對設備要求低。制備的網狀單斜白鎢礦相BiVO4能夠有效降解亞甲基藍,具有較佳的光催化活性,同時網狀結構的多網孔特點利于形成很大的擴散通道,在使用過程中可以抑制被降解物對孔道的堵塞,避免了催化劑的失活,可以多次重復使用。
本發明公開了一種具有網狀結構的硼化鎳粉體及其制備方法,屬于無機粉體制備技術領域。該硼化鎳粉體為結晶態Ni3B,具有網絡結構,網線平均直徑為20nm。其制備步驟是:將微米級金屬鎳粉、無定形硼粉和堿金屬氯化物粉體混合;將上述混合粉體放入剛玉坩堝中,在氬氣保護下加熱至1000℃以上,保溫0.5?2h后自然冷卻;將所得產物用鹽酸浸泡,過濾,分別用水和乙醇清洗多次,干燥即得到具有網狀結構的Ni3B粉體。本發明所得到的Ni3B粉體為結晶態,并具有網狀多孔結構,既可以作為催化劑載體材料,又是一種具有潛力的無機功能材料。

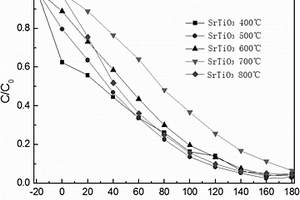

一種高效光催化劑SrTiO3的制備方法,涉及功能材料領域,通過有機金屬鍶鹽和有機金屬鈦鹽采用熱分解法制成鈦酸鍶前驅體,再經過煅燒得到高效光催化劑SrTiO3。將乙酰丙酮鍶、鈦酸異丙酯和有機溶劑混合,于30~40℃下攪拌使其完全溶解;升溫至80~160℃,然后恒溫攪拌1~2小時;再將溫度提高20℃,然后恒溫攪拌4~8小時,制成鈦酸鍶前驅體;將鈦酸鍶前驅體洗滌,然后離心、烘干得粉體;將粉體于300~900℃下煅燒1~3小時,得到SrTiO3。本發明選用的原料安全易得,工藝步驟簡單,無污染,對設備要求低。制得的鈦酸鍶高效光催化劑能夠有效降解亞甲基藍溶液,具有較高的光催化活性,可以多次重復使用。

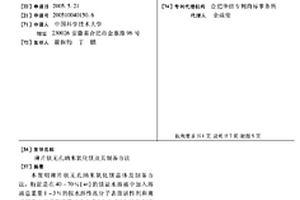

本發明薄片狀無孔納米氧化鎂晶體及制備方法,特征是在40-70%(wt)的鎂鹽水溶液中加入溶液總重量1-3%的按水溶性高分子表面活性劑和離子型表面活性劑重量比為0.2∶1至5∶1的復配高分子表面活性劑,在0-50℃滴加堿液,沉淀物經過濾、洗滌,真空干燥,研磨后得氫氧化鎂前驅體;在空氣氛中進行分步逐級升溫的控制煅燒,再以小于2℃/min降至室溫,即得納米氧化鎂白色粉末狀產物;其氧化鎂晶體呈六角薄片狀,長或寬為20-180nm,厚3-25nm;可作為生產高密度無孔高性能致密陶瓷和耐高溫電絕緣材料的原料,催化劑載體,功能材料的增強、增韌劑,以及超導、殺菌材料的添加劑。本方法工藝簡單,環境友好,使用原料廉價易得,可大批量連續生產。
本發明涉及醫用藥物功能材料技術領域,公開了一種能夠加快傷口愈合的醫用冷敷貼,以陶瓷粉作為載體,將制備得到的中草藥提取液浸透在陶瓷粉中,添加到冷敷貼的凝膠層內,透過隔離層直達傷口部位,中草藥的提取中,采用微波提取和乙醇蒸餾提取組合,結合酶解處理,能夠將中草藥中有效成分全部提取出來,使得藥效作用力強且持久,對人體安全無害,既能夠加速傷口愈合,有能夠起到止血鎮痛的作用,具有一定的抑菌性,比普通冷敷貼作用效果快2?3倍,本發明具有效果好、成本低、安全性高,持久性好等優點,提高了中西醫結合的應用范圍,能夠實現醫用功能材料的可持續開發利用,是一種極為值得推廣使用的技術方案。

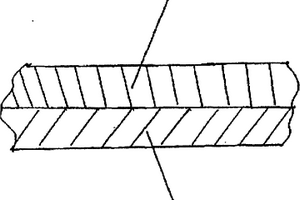

本實用新型涉及一種功能性家紡生產技術,具體的說是一種含有甲殼素保健抗菌性功能家紡。所要解決的技術問題是克服現有技術所存在的不足之處,提供一種包覆甲殼素抗菌功能材料的多功能家紡。構成家紡的主體面料由表面全部覆蓋有甲殼素抗菌功能材料的面向于人體皮膚的第一織物層和復合于第一織物層上的第二織物層復合而成,第一織物層是經醫療級殼聚糖多功能整理劑通過整理方法形成的。本實用新型專利抗菌抑菌效果明顯,舒適柔軟,消除甲醛、芳香胺等有毒物質,環保高效,原料來源豐富,成本低等特點,易實現大規模產業化,產品價格低廉。
本發明公開了一種具有光催化性能的調溫調濕復合材料及其制備方法,屬于功能材料和建筑節能技術領域。該復合材料包含TiO2前驅物、分散劑、溶劑、相變材料、光催化材料等。本發明復合材料的制備包括4個步驟:(1)棕櫚醇-棕櫚酸-月桂酸相變材料的制備;(2)SiO2基棕櫚醇-棕櫚酸-月桂酸微膠囊調溫調濕材料的制備;(3)Eu-Ce/TiO2光催化材料的制備;(4)具有光催化性能的調溫調濕復合材料的制備。本發明調溫調濕復合材料能在可見光源下光催化降解甲醛氣體和調節室內溫濕度,有效地提高了室內環境舒適度及改善了室內空氣品質,減少了供暖和制冷設備、加濕器和空氣凈化設備的使用,降低了建筑能耗,符合國家綠色生態建筑材料的發展趨勢。

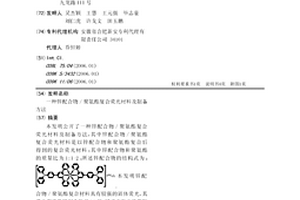

本發明公開了一種鋅配合物/聚氨酯復合熒光材料及制備方法,其中鋅配合物/聚氨酯復合熒光材料是以鋅配合物和聚氨酯復合后得到的復合熒光材料;其中鋅配合物和聚氨酯的質量比為1:1-2;所述鋅配合物的結構式為:本發明鋅配合物/聚氨酯復合材料具有較強的固體熒光,其熒光強度是鋅配合物的11倍,賦予不發光的聚氨酯優良的光學性質,使其成為一種多功能材料。本發明的復合材料制備簡單,穩定性好,在溶劑中具有較好的溶解性,易成膜,是一種具有實際應用價值的復合功能材料。
本發明涉及新型金屬功能材料研發技術領域,公開了一種有機改性納米二氧化鈦吸附性材料,納米二氧化鈦對咪唑和羧酸配體有機復合物表現出非常強的配位能力,形成孔隙結構和巨大的比表面積,使納米二氧化鈦賦予了吸附作用,還具有穩定的化學性質,耐污染、耐高溫且機械強度高的特性,對水體污染物、空氣中顆粒物和有害氣體的吸附能力極強,本發明制備得到的有機改性納米二氧化鈦吸附性材料,開拓了納米二氧化鈦的應用領域,結合自身具有的催化降解性,使得其在吸附材料領域中獨樹一幟,是一種極具發展前景的新型金屬功能材料。

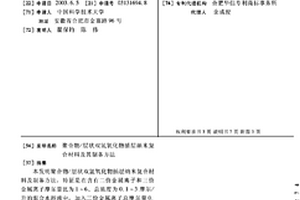

本發明聚合物/層狀雙氫氧化物插層納米復合材 料及制備方法,特征是在含有二價金屬離子和三價金屬離子摩 爾量比為1~6、總濃度為0.1~3摩爾/升的混合水溶液中,加 入三價金屬離子總摩爾量0.5~1.5倍的陰離子表面活性劑、重 量為陰離子表面活性劑中陰離子與[M2+mM3+n(OH)2m-2n]n+重量總和的0.5~9倍的可聚合單體,重量為可聚合單體的0.1~5%的自由基聚合引發劑,混合形成乳液后,在10~100℃,滴加重量濃度為5-50%的堿性溶液至pH值7~12;產物經過濾、水洗、干燥,即得具有真正的納米插層結構的復合材料,其層狀雙氫氧化物在聚合物中可以均勻分散;本發明的納米復合材料可用于增強聚合物材料的力學、阻燃、抗酸、氣體阻隔性能,并可用作光學、電磁學功能材料。

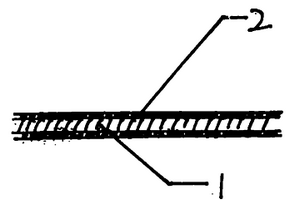

本實用新型涉及一種醫用或民用殼聚糖抗菌功能紗布,其組成包括普通紗布和殼聚糖功能材料包覆層,普通紗布的表面全部覆蓋有經醫療級殼聚糖功能整理劑通過整理方法形成的殼聚糖功能材料包覆層。其技術要點是將殼聚糖和交聯劑溶液與水配按體積1∶80~120制成殼聚糖多功能整理劑,將紗布在該溶液(25℃~40℃)中浸泡2~10min,然后軋制、脫液、一次烘干;再將紗布在堿性表面活性劑(pH在9~11)溶液(25℃~40℃)中浸泡2~10min,軋制、脫液、拉幅定型、二次烘干。本實用新型具有抗菌抑菌、舒適柔軟、透氣吸濕、除臭、防紫外線功能,且無毒、無刺激、無腐蝕、無污染、生產工藝簡單、成本低、產品價格低廉。
本發明涉及一種檢測氨氣的氣敏材料的制備方法及應用,屬功能材料、傳感技術與環境監測技術領域。本發明分別制備MoS2和g?C3N4材料,以溶膠法制備g?C3N4/MoS2納米復合材料作為氣敏材料來檢測氨氣;將涂覆g?C3N4/MoS2納米復合材料的氣敏元件老化后將電阻絲穿過其內部,之后用錫將陶瓷管上的6根細絲與氣體傳感器底座的6根柱子焊接,即得到所需的檢測氨氣的傳感器氣敏元件。制得的氣敏元件對氨氣的檢測具有高靈敏度、高選擇性等優點,可用于檢測工業環境中的氨氣。
本發明公開了一種提高Ce-Ga-Cu系大塊非晶合金力學性能的方法,其特征在于:是在Ce-Ga-Cu系大塊非晶合金中添加微量Fe元素,形成Ce-Ga-Cu-Fe系大塊非晶合金,結構式為Ce70-xGa8Cu22Fex,x=1、2或3。與對應的Ce-Ga-Cu塊體非晶合金相比,該系大塊非晶合金在保持良好的熱穩定性和低的玻璃化轉變溫度這些優良特性的同時,非晶合金的硬度、斷裂強度和塑性變形能力有所提高,當x=2時,非晶合金棒材不僅具有最高的斷裂強度和顯微硬度,并且具有約1%的室溫壓縮塑性,有助于Ce基非晶合金作為功能材料的應用。
本發明公開了一種基于剛性雙咪唑配體的鉛配合物,所述鉛配合物的化學式為[Pb(BIMB)(NO3)2]n,BIMB為1, 4?對苯二咪唑。本發明還公開了一種基于剛性雙咪唑配體的鉛配合物的制備方法和應用,制備方法為:將硝酸鉛、1, 4?對苯二咪唑配體溶于水,加酸調節pH至4.8?5.2,封入反應釜中,110?130℃下恒溫70?74h進行水熱反應;自然冷卻到室溫,過濾、洗滌、干燥后得無色長條狀晶體。本發明的優點在于:(1)是第一例以對苯二咪唑為配體具有右手螺旋雙鏈結構的鉛配合物功能材料;(2)合成方法簡單、易結晶、產率高、可重現性好;(3)其晶態材料的熱穩定性高、綠色發光性強。
本發明提供了一種室內壁紙的制備方法,具體制備步驟為:(1)將壁紙基材在印刷機上放卷,送入涂布機,將粘合劑涂布在所述壁紙基材的表面,再將功能材料涂布在所述粘合劑的表面,并通過熱風烘干,冷卻后得到壁紙半成品;(2)將所述壁紙半成品送入第二個涂布機,將粘合劑涂布在所述壁紙半成品的表面,再將光催化材料涂布在所述粘合劑的表面,并通過熱風烘干,冷卻后得到所述壁紙。本發明制備方法簡單,成本低,利用其生產的壁紙不僅能夠裝飾室內空間,同時壁紙表面的功能材料涂層具有吸濕透氣、抑菌抗菌、冬暖夏涼、綠色環保等優點,以無能耗的方式營造良好的室內環境,對解決日益嚴重的室內空氣污染問題具有非常重要的意義。

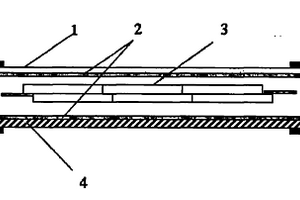

本發明公開了一種提高染料敏化太陽電池穩定性的方法,是通過薄膜粘接、溶液流延、具有濾紫外光功能材料的現場固化成膜、提拉法、化學氣相沉積、磁控濺射、旋轉涂覆或絲網印刷的方法,在染料敏化太陽電池及組件外表面或者上、下保護層內表面上覆蓋濾紫外膜。本發明可有效濾除紫外光,減少紫外光對染料敏化太陽電池穩定性的影響,提高了染料敏化太陽電池的使用壽命,具有十分重要的實用價值。

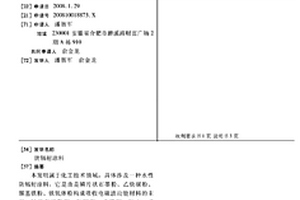

本發明公開了一種建筑物內墻用凹凸棒粉涂料,由以下重量份的原料組成:石英砂35.2~43.65份,凹凸棒石粘土30~40份,灰鈣粉5~15份,鈦白粉0~1份,隔熱反射功能材料7~15份,納米二氧化鈦0.5~1.5份,羥丙基甲基纖維素0.2~1.0份,羧甲基淀粉鈉0.2~1.0份,EVA膠粉1.0~2.0份,色粉0~3份,防霉劑0.1~0.65份。本發明采用凹凸棒石粘土、隔熱反射功能材料和納米二氧化鈦為主要原料制成,具有反射和分解甲醛的能力;與現有涂料相比,有效降低室溫4~5℃,從而實現節能;采用石英砂替代碳酸鈣、PP纖維素、木質纖維素,解決了生產、施工過程中纖維污染問題。
本發明公開了一種可降解的抗菌型塑料發泡卷材,屬于發泡材料領域,其包括基體和抗菌功能填料,其中,基體材質為脂肪族二元醇酸類聚酯,或者基體材質選自聚丙烯或聚乳酸,或者基體材質選自聚乙烯、聚對苯二甲酸二乙酯、聚對苯二甲酸二丁酯或聚碳酸酯,其抗菌功能材料選自二氧化鈦、氧化鋅、氧化鈣及和氧化鎂粉體中一種或者多種,抗菌功能材料粉體顆粒等效直徑范圍為10μm~0.01μm,添加量為發泡卷材總質量的0.1%~20%,結構上,其泡孔為閉孔結構,其密度≤0.1g/cm3。本發明還提供了其制備方法。本發明發泡卷材能滿足實際生產和生活的需要,其制備方法簡單,易于工業化生產。
本發明涉及新型功能材料技術領域,公開了一種適用于稀土鎂硅鐵合金的防腐蝕涂層材料,利用氧化釩、氧化釹、六水合硝酸銪的結構特性,經過有機物表面改性,得到釩基功能材料,進一步與納米改性乙炔黑物料混合制備得到涂層材料,該方法制備成本低、材料性能突出,具有特殊的熱力學穩定性,能夠選擇合適的合金材料進行鍵合吸附,與稀土鎂硅鐵合金結合牢固,不會剝離,耐磨性強,具有連續的疏水結構,吸附能力強,可以解決稀土鎂硅鋁表面腐蝕、脫落的問題,具有防水作用,無毒性和污染,使得稀土鎂硅鐵合金的性能穩定,使用壽命成倍增長。

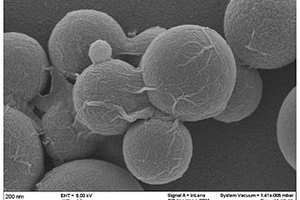

本發明公開了一種功能化聚酰亞胺復合微球及其制備方法,所述制備方法包括制備聚酰胺酸微球、聚酰胺酸微球的前處理、聚酰胺酸微球的功能化、制備功能性聚酰亞胺微球幾個步驟;該方法利用該功能化微球利用聚酰亞胺的前驅體——聚酰胺酸微球表面活性基團較多、易進行表面改性的優點,以氫鍵以及靜電吸附力為結合能,實現了導熱填料、導電填料、光催化填料等功能材料在聚酰胺酸微球表面的包覆,最后通過熱亞胺化成功制備了功能化聚酰亞胺微球。本發明設計的制備方法能夠實現多種功能材料對聚酰亞胺微球的包覆,拓寬了聚酰亞胺復合微球的應用領域,并且具有普適性,工藝路線簡單,成本低廉,易大批量生產。

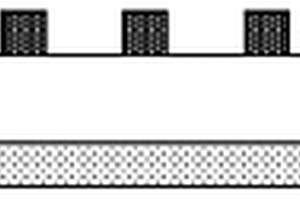

本申請公開一種發光基板、光源模組及顯示裝置,涉及光源技術領域,能夠改善現有發光基板的嘯叫不良。一種發光基板,包括:基材板,所述基材板的至少一側設置有多個燈珠;功能材料層,設置于所述基材板的至少一側,所述功能材料層用于將所述基材板在電場作用下產生的形變轉化為電荷。
本發明涉及新型功能材料技術領域,公開了一種用于制備生物傳感器工作電極的修飾材料,將制備得到的多金屬納米功能材料與聚乙烯醇、松油醇、羧甲基纖維素按照所述重量份混合,使得納米顆粒均勻的分布在裝飾漿液載體上,制備得到工作電極具有優異的探測性能,如此高的靈敏度和低檢測濃度使其進一步應用在生物傳感器上,具有檢測靈敏度高、成本低、檢測范圍廣、使用壽命長等優點,并且具有防污、抗干擾等性能。
本發明公開了一種室溫固化環氧樹脂復合材料的制備方法,涉及環氧樹脂新材料領域,包括以下步驟:(1)無機粒子燥處理;(2)無機粒子的表面改性;(3)無機粒子的離心洗滌;(3)功能材料的制備;(5)功能材料和環氧樹脂的混合;(6)物料混合;(6)澆筑,室溫固化成型;本發明方法首先使用硅烷偶聯劑對無機粒子進行表面改性后,而后將改性后的功能材料與固化劑、稀釋劑、氧化劑和環氧樹脂復配,通過制備方法中工藝參數和組分原料間的協配作用,制備的環氧樹脂復合材料具有良好的力學性能和熱穩定性能。
本發明公開了一種功能性空心銀纖維材料的制備及其應用,屬于無機材料制備技術領域。該銀纖維材料由銀顆粒構成,構成纖維的銀顆粒的平均粒徑為80~100nm。該功能材料的制備方法是:以天然生物質棉纖維為模板,使其與一定濃度的銀氨溶液進行化學反應,得到銀?棉花復合纖維,后對合成的復合纖維在控制工藝條件下進行煅燒,即得到銀纖維功能材料。本發明方法制得的銀纖維功能材料很好的保持了棉花狀的微觀形貌,機械強度好,對水體中有機污染物對硝基苯酚的還原降解具有良好的催化性能。此外,該方法制得的銀纖維功能材料很容易實現固液分離,操作簡單,在有機廢水處理領域具有良好的應用前景。
本發明提供一種半固態電池,包括高安全離子膜、負極片、正極片、電解液;高安全離子膜位于負極片和正極片之間;電解液位于高安全離子膜和負極片、高安全離子膜和正極片之間;高安全離子膜包括隔膜、第一涂層、第二涂層,隔膜上靠近負極片的一側固定有第一涂層,隔膜上靠近正極片的一側固定有第二涂層;第一涂層包括第一功能材料,第一功能材料由能夠原位消耗電解液生成穩定層的材料制成;第二涂層包括第二功能材料,第二功能材料由能夠與活性氧分子發生反應的材料制成。本發明的有益效果在于:不僅降低了電池中液態電解液的含量,而且能夠與正極材料釋放出的活性氧進行反應,從而大幅度提升電池的安全性能。
中冶有色為您提供最新的安徽有色金屬材料制備及加工技術理論與應用信息,涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺!
