本實用新型涉及選礦技術領域,具體地說,涉及一種選礦粉礦倉高位水池一體化裝置。其包括總支撐架,總支撐架表面固定設置有粉礦倉,粉礦倉底部設置有出料管,出料管內部轉動設置有轉桿,轉桿外壁設置有多組攪拌葉,粉礦倉頂部設置有高位水池,高位水池靠近底部的外壁連通設置有固定管,固定管端部連通設置有水位控制箱,水位控制箱頂部螺紋連接有加水筒,加水筒頂部連通設置有加水管,加水筒外壁開設有排水孔,水位控制箱內部滑動設置有浮板,浮板表面等間距開設有多個通孔,浮板頂部設置有控制筒,控制筒密封滑動設置在加水筒內腔,本實用新型方便在水流減少加水時自動閉合,且可以在出料時,避免堵塞出料管。
實用新型涉及照明裝置技術領域,該用于選礦企業的安全照明裝置,包括底部支撐板,所述的底部支撐板的頂部固定連接有兩個支撐架,兩個所述的支撐架的頂部均固定連接有支撐桿,所述的支撐桿的一側固定連接有安裝套筒,所述的安裝套筒的內部轉動連接有照明機構,所述的支撐桿的頂部固定連接有調節架。本實用新型的優點在于:該用于選礦企業的安全照明裝置,通過設置有照明機構,照明機構上兩個相互對稱的連接柱和兩個安裝套筒之間轉動連接,照明機構沿著兩個安裝套筒轉,調節架對照明燈本體的旋轉角度進行限位,還可以對照明燈本體的位置進行限定,從而使得照明燈本體可以穩定的進行照明,可以滿足不同的需求,實用性較強。
本實用新型公開了一種礦石破碎選礦裝置,包括電振給料機以及圓錐破碎機,所說的電振給料機以及圓錐破碎機各為兩臺,其中一臺圓錐破碎機為標準超粗型破碎機,另一臺圓錐破碎機為短頭粗型圓錐機,一臺電振給料機為中碎電振給料機,另一臺電振給料機為細碎電振給料機;兩臺電振給料機的出料端分別通過皮帶輸送機與兩臺圓錐破碎機的進料端相連,兩臺圓錐破碎機的出料端分別通過皮帶輸送機與雙層圓振動篩的進料端相連,雙層圓振動篩的篩上物料通過皮帶輸送機輸送至一細碎緩沖礦倉內,該細碎緩沖礦倉的出料端通過皮帶輸送機與所說的細碎電振給料機進料端相連,中碎電振給料機的進料端通過皮帶輸送機連接著中碎緩沖礦倉。該裝置有利于提高選礦效果。
本實用新型公開了一種干選磁滾筒分選礦石裝置,在傳輸帶的輸出端設置有永磁滾筒,永磁滾筒架設于滾筒支架上,永磁滾筒由位于滾筒支架上的驅動電機驅動,滾筒支架上且位于永磁滾筒的正下方設置有第一盛接槽,永磁滾筒的旁側設置有第二盛接槽,第一盛接槽的底壁上設置有刷毛組件,礦石經傳輸帶傳入永磁滾筒上,金屬含量高的礦石磁吸在永磁滾筒上,金屬含量低的礦石隨永磁滾筒的轉動,在離心作用力下進入第二盛接槽內,吸在永磁滾筒上的礦石受到刷毛組件的阻擋而落入第一盛接槽內,由此分選礦石,本裝置可以對不同金屬含量的礦石進行分選,金屬含量較高的礦石為高品級礦石,在耗費相同能源的前提下,處理高品級礦石可以有效提高金屬產量。
本實用新型屬于回收利用選礦破碎產生的破碎除塵灰的裝置,特別是一種選礦除塵灰回收再利用裝置,包括具有進水管和出漿管的攪拌筒,在攪拌筒中設置著攪拌裝置,位于攪拌筒上部的儲灰倉其底部的出灰口上連接著輸送管,輸送管的下端出口與密封罩上部設置的入口相連接,密封罩的下部開口端伸入攪拌筒的液面內,出漿管連接著設置有泥漿泵的泵池,泥漿泵的出口連接著礦漿輸出管。本實用新型結夠簡單實用,操作方便,能夠有效地對破碎除塵灰進行回收利用,防止污染環境,其結構緊湊,占地面積小,處理成本低,投資少,見效快。
本發明公開一種石英脈型金礦的選礦方法,包括如下步驟:原礦用顎式破碎機破碎;破碎后的礦物料送入雙層圓振動篩進行篩分,篩分后合格的礦物料進入格子型球磨機進行一段磨礦;不合格的礦物料經兩段破碎后再返回雙層圓振動篩;一段磨礦的排料經過磁力弧,分離出磁性礦物和非磁性礦物;磁性礦物進行磁選獲得鐵精礦,磁力弧分離出的非磁性礦物進入經兩次分級后進入選別系統。與現有技術相比,本發明破碎的最終產品細粒級含量多為80.3%,破碎能力效率均提高,鋼球磨耗降低9%,還能回收鐵金屬,選礦回收率和精礦品位實現同步提高,回收率提高了4.2%,精礦品位提高了3.5g/t,耗電量降低了13.86%,成本降低了15.0%。
本實用新型涉及一種水流沖選裝置,尤其涉及一種選礦用的水流沖選裝置。本實用新型提供一種人工對礦石進行分選的操作相對較為便捷,且對礦石進行分選的勞動強度相對較小的選礦用的水流沖選裝置。一種選礦用的水流沖選裝置,包括有底座、排水管口、支架、支撐座和沖選裝置外殼,底座上部的后側安裝有兩個支架,兩個支架之間安裝有沖選裝置外殼,沖選裝置外殼的左側安裝有支撐座,沖選裝置外殼內部的上側安裝有第一網板。本實用新型達到了的效果有:通過啟動抽水泵,儲水箱內的清水隨之流入第一水管內,在抽水泵的作用下,清水隨之流入第二水管內,第二水管內的清隨之從噴頭,可對礦石進行水流沖選,從而給人們對礦石進行分選的操作提供了便利。
本實用新型提供了一種粗細選礦設備,屬于礦石篩選技術領域,包括罐體,罐體的頂部嵌入有投料口,投料口的內部固定連接有緩沖板,投料口與罐體之間活動貫穿有進料閥門,罐體的內部下方貫穿有收集柱,收集柱的外圈固定連接有篩選體,收集柱和篩選體的表面均貫穿有篩孔,收集柱的上方固定連接有導流板,篩選體的底部出口設置有出料口二,罐體的底部開設有出料口一。該種粗細選礦設備,通過設置緩沖板、收集柱和篩選體,結構穩定,可以對礦石進行粗細篩分和減少內部磨損增加壽命的效果,有很高的實用價值。
本實用新型提供了一種新型高效環保選礦設備,包括設備箱、入料口、粉碎輥、滾軸、電機、排料口、除塵口、排料擋板、濾網、支撐板、選礦組件、風機、風袋和控制器,設備箱頂部固定連接設有入料口。本實用新型通過設置濾網、風機和風袋,使本實用新型在進行選礦時,使風機工作,使風機在設備箱內部產生氣流,氣流從排料口和入料口流入,穿過濾網,穿過風機,進入風袋,通過風袋將灰塵進行收集,同時氣體通過風袋外壁排出,已到達除塵的作用,降低灰塵對工作環境的污染,降低粉塵引發職業病的風險。
本發明公開了一種從含金鋅鐵多金屬尾礦中回收金鋅的選礦方法,選礦廠總尾礦濃縮池底流參數:濃度25?30%、?200目含量≥50%,濃縮池底流泵送至浮選系統,經添加浮選藥劑:硫酸銅活化劑150g/t、WH?2活化劑30g/t、丁基黃藥捕收劑40g/t、2號油起泡劑40g/t,并經攪拌混合后,濃縮池底流礦漿給入浮選柱進行粗選,粗選PH值7.5,粗選浮選時間為6分鐘,粗選底流給入另一臺浮選柱進行一次掃選,掃選浮選時間為4分鐘,掃選藥劑用量:丁基黃藥捕收劑30g/t、2號油起泡劑25g/t;一次掃選精礦返回粗選,一次掃選底流排入原選礦廠尾礦庫,粗選浮選柱精礦給入充氣式浮選機進行精一、精二兩段精選后再經過濾得到可供銷售的含鋅金精礦。
電磁式超聲解泥選礦搖床,特別適用于金等重金屬的選礦,能夠處理含泥礦石,采用了簡單靈活的雙電磁驅動器,使得該選礦機調節非常方便,從而有較好的選礦效果。

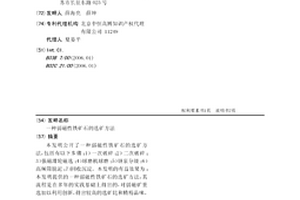

本發明公開了一種弱磁性鐵礦石的選礦方法,包括有以下步驟:1)一次破碎;2)二次破碎;3)強磁滑輪磁選;4)球磨機球磨;5)鋼泵分級;6)高頻篩脫泥;7)回收沉淀。本發明的有益效果為:本發明提供的一種弱磁性鐵礦石的選礦方法,其流程是在多年的實踐基礎上得出的,對弱磁礦重選加以利用創新,得出較高的選礦比和精粉品味。

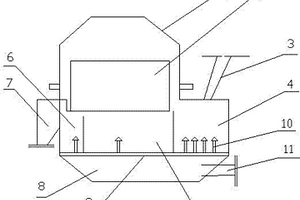

本發明提供一種干法流化床選礦裝置,包括磁選機殼體、磁滾筒、流化床。磁滾筒安裝于磁選機殼體上部,下部安裝流化床,流化床包括等壓倉、布風板、小風帽及風室隔板。布風板下方為等壓倉,布風板上方安裝有風室隔板,將磁滾筒下方,布風板上方分隔成三個相互連通的區域,在上述三個區域的布風板上均勻分布有小風帽。本發明干法流化床選礦裝置由傳統的上給料改為下給料,由將物料固態轉化為流態,從而加大了磁滾筒與物料的接觸面積,并延長了接觸時間,更好地進行選別。物料排出時必須經過磁滾筒的磁性作用范圍,從而可有效控制跑尾現象的發生。并且本裝置維修方便,安裝簡單,設備運行穩定可靠。
本實用新型涉及一種選礦用液體礦漿螺旋攪拌重選分離機。其特點是:由1組重選分離單元組成,或者由至少2組依次通過管路連通的重選分離單元組成,并且所有重選分離單元的離地高度依次增高或依次降低;其中重選分離單元包括攪拌桶(4),在該攪拌桶(4)內安裝有螺旋攪拌槳(3),該螺旋攪拌槳(3)與驅動機構傳動連接從而驅動螺旋攪拌槳(3)旋轉,而在攪拌桶(4)底部設有排料管口(8),在該排料管口(8)上安裝有閥門(7)。經過試驗證明,采用本實用新型的選礦用液體礦漿螺旋攪拌重選分離機后,可以在多金屬和多非金屬伴生礦選礦中進行有效地選別分離。
本發明公開了一種尾礦再磨的選礦方法及裝置,涉及選礦方法的技術領域,包括以下步驟:將浮選尾礦1通入一級分級器進行分級得到溢流礦漿2和底流礦漿3,對溢流礦漿2進行脫水得到礦渣;向磨礦裝置通入底流礦漿3,得到礦漿4;將礦漿4通入二級分級器進行分級,底流礦漿6返回磨礦作業;將溢流礦漿5通入一粗、一掃三精浮選程序進行浮選。本實施例所述的一種尾礦再磨的選礦方法,通過對浮選尾礦進行兩次分級作業,可以有效的降低磨礦作業的能源消耗,并且,將一級浮選工序產生的浮選精礦通入原礦的浮選工序中,進行精礦再選,能夠降低尾礦處理的能源消耗,達到提高金原礦的回收率的技術效果。
本發明公開了一種金屬非金屬礦山選礦廠局部噴霧除塵裝置,包括一級凈化室、二級凈化室和三級凈化室;一級凈化室的進風口設有送風渦輪增壓風機,三級凈化室側壁的出風口設有出風口電磁閥;一級凈化室分割成兩個噴霧室,凈化室的底部排污口分別連接至兩級污水凈化池,一級凈化室側壁的進風口和三級凈化室側壁的出風口分別設有粉塵濃度傳感器。送風渦輪增壓風機、離心泵、粉塵濃度傳感器、液位傳感器、電磁閥等分別與CPU控制單元連接。結構簡單、占地面積小、操作及維修方便和凈化效率高,能實現無人值守,應用在金屬非金屬礦山的選礦廠的礦料的破碎工藝,還可應用在石材加工企業、煤礦等產塵高的企業。
本發明為一種低品位硫化鉛礦的選礦方法,涉及選礦方法的技術領域。包括以下步驟:前期作業:原礦破碎、第一次磨礦,得到礦粉,礦粉加水并攪拌,得礦漿1;對礦漿1進行1次粗選作業和1次掃選作業,得到最終尾礦和鉛粗精礦;第二次磨礦作業:鉛粗精礦進行第二次磨礦、分級,得礦漿2;對礦漿2進行兩次精選作業,得鉛精礦。本實施例所述的一種低品位硫化鉛礦的選礦方法,有兩次磨礦處理,可以使礦石的有用礦物與脈石礦物充分解離,利于后面的精選作業;并且同類型的浮選藥劑只使用一個,用藥劑量小,可以降低成本;還有只有兩次精選作業,流程較短,工藝簡單,回收率也高,獲得的鉛精礦的品位高,無需進一步優化請精礦的品位。
本實用新型公開了一種干選磁滾筒分選礦石裝置,涉及采礦設備技術領域,主要目的是提供一種能夠分選強磁性礦物和弱磁性礦物的干選磁滾筒分選礦石裝置。本實用新型的主要技術方案為:一種干選磁滾筒分選礦石裝置,包括:電磁部件,電磁筒體套在轉動軸的外側,調節器連接于電磁筒體,用于調節電磁筒體的磁力大??;傳輸部件,第一滾筒設置在進料口,傳輸帶設置在第一滾筒和電磁筒體之間,用于傳輸礦石;分料部件,分料部件包括第一箱體、第二箱體和分料板,第一箱體設置在電磁筒體的下部,第二箱體設置在第一箱體遠離第一滾筒的一側,分料板轉動設置在第一箱體和第二箱體的連接位置本實用新型主要用于選礦。
本實用新型公開了一種選礦廠尾礦放礦管冬季生產保溫結構,包括選礦廠的礦漿由尾礦濃縮池直接輸送至尾礦庫內,在尾礦庫設置著尾礦放礦管,在尾礦放礦管的圓管外壁上由內到外依次均布設置著電熱帶層,復合硅酸鹽保溫氈層、毛氈層和土工膜,其中電熱帶層為自限溫電熱帶,電熱帶層螺旋纏繞在放礦管外壁上,纏繞的螺距為30cm。本實用新型結構合理,可以確保冬季尾礦庫放礦管道放礦連續、暢通、不凍、不堵、放礦正常,保證選礦廠冬季生產運行正常。
本實用新型公開了一種選礦用浮選裝置,涉及選礦設備技術領域,主要目的是提高礦漿表面泡沫產品的刮出效率。本實用新型的主要技術方案為:選礦用浮選裝置,該裝置包括:槽體和刮料部;槽體的上端安裝有驅動電機和藥劑罐,驅動電機的輸出軸伸入槽體內,并同軸連接于攪拌軸,攪拌軸的軸側設有多個攪拌葉片,藥劑罐連接于引流管的頂端,引流管的底端伸入槽體內,槽體的側壁設有出料口;刮料部包括主動輪、從動輪和環形傳動件,主動輪和從動輪沿水平方向排列于出料口的上方,主動輪和從動輪分別轉動連接于槽體的側壁,環形傳動件張緊于主動輪和從動輪之間,環形傳動件的外緣連接于刮板。
本發明為一種低品位硫化鉛鋅礦的選礦方法,具體涉及選礦領域。本發明通過以下步驟:前期作業、鉛粗選作業、鉛掃選作業、鉛第二次磨礦作業、鉛第一次精選作業、鉛第二次精選作業、鋅粗選作業、鋅掃選作業、鋅第二次磨礦作業、鋅第一次精選作業、鋅第二次精選作業,得到鉛精礦和鋅精礦。本發明所述的一種低品位硫化鉛鋅礦的選礦方法,該方法流程較短,回收率高,成本低,獲得的鉛鋅精礦品位高,適于推廣應用。
本實用新型公開了一種金原礦的選礦裝置,涉及選礦設備的技術領域,主要目的是提供一種能夠提研磨高原礦的細度的選礦裝置。本實用新型的主要技術方案為:一種金原礦的選礦裝置,包括:破碎裝置;磨礦裝置,第一磨礦裝置連接于破碎裝置,用于將礦石進行磨礦,并產生礦漿;分級機構,第一進料管的兩端分別連接于第一磨礦裝置和第一分級裝置,第一出料管的兩端分別連接于第一磨礦裝置和第一分級裝置,第二出料管的兩端分別連接于第一分級裝置和第二磨礦裝置,第三出料管的兩端分別連接于第一分級裝置和第二分級裝置。本實用新型主要用于金原礦的選礦。
本發明為一種高泥質高堿性脈石低品位難選氧化銅礦的選礦方法,屬于選礦技術領域。所述氧化銅原礦制漿,礦漿濃度為20~28%;將礦漿攪拌均勻后進行弱磁選除強磁性礦物,得到弱磁選尾礦,所述弱磁選尾礦進行高梯度強磁選預富集并拋尾,得到強磁選粗精礦和強磁選尾礦;將強磁選粗精礦進行磨礦后進行氧硫混合浮選,得到氧硫混合精礦和氧硫混合掃選尾礦;將所述氧硫混合掃選尾礦進行濕法浸出。該方法有利于提高高泥質、高堿性脈石、低品位氧化銅礦的選礦指標,銅的總回收率89%以上,適應性強,易于工業實施。
本實用新型公開了一種選礦藥劑生產廢水的處理裝置,包括石灰中和池和絮凝沉淀池,所述石灰中和池安裝在絮凝沉淀池的前端外壁上,所述石灰中和池的上端外壁上設置有放料口,在對選礦藥劑生產廢水處理的過程中,廢水從進水口管道中進入廢水處理設備,在絮凝沉淀池中利用絮凝沉淀法,通過從放料口中放入明礬和FeSO4等絮凝劑,使其與重金屬氫氧化物顆粒以絮凝模式橋鏈,結成較大顆粒共同沉淀,當廢水為含重金屬離子的酸性選礦廢水時,利用控制閥關閉第二分水管,使得廢水通過第一分水管進入石灰中和池中,利用石灰中和沉淀法中和廢水中酸的同時可去除重金屬離子,最后,通過流通管將處理過的廢水進入到活性炭吸附池中,對廢水中選礦藥劑進行處理。
本實用新型屬于選礦NT型濃縮機主耙架提升裝置結構的改進,特別是一種改進的選礦NT型濃縮機主耙架提升裝置,包括選礦NT型濃縮機的中心套筒鉸接著主耙架、副耙架和設置的行走小車衍架,在以中心套筒的起點2/3處的主耙架上固接著提升螺母,位于提升螺母處的水面上方設置著通過支架支撐著支座,在支座上安裝著電機帶動的減速箱,減速箱輸出軸通過傘齒輪傳動直立向下的絲桿,絲桿與主耙架上固接的提升螺母相配合。本實用新型結構合理,可以在不放水的情況下快速提升耙架至一定高度來解決耙架卡阻和其它異常問題,縮短事故處理和檢修時間,可以降低職工勞動強度,保障人員安全作業。
本發明為一種硫化鋅礦的選礦方法,屬于選礦方法技術領域。包括以下步驟:前期作業:原礦經破碎、磨礦,加水得到礦漿1;對礦漿1進行1次粗選作業和1次掃選作業,得到鋅粗精礦和最終尾礦;第二次磨礦作業:將鋅粗精礦進行第二次磨礦、分級,得礦漿2;對礦漿2進行三次精選作業,得到鋅精礦。本發明所述的一種硫化鋅礦的選礦方法,有兩次磨礦處理,可以使礦石的有用礦物與脈石礦物充分解離,有利于后面的精選作業;第二次磨礦后,礦漿濃度較大,所需要的浮選藥劑用量小,從而可以降低成本;并且工藝簡單,可以有效降低鋅精礦中二氧化硅含量,達到提鋅降硅的目的,得到優質鋅精礦品質,無需進一步優化鋅精礦。

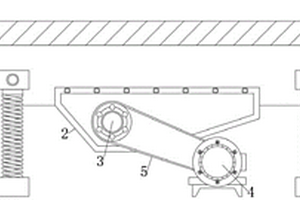

本實用新型涉及選礦振動給料機技術領域,具體為一種便于調速的選礦振動給料機,包括框架和電機,所述框架底端兩側皆設置有減震彈簧,且框架底端前后兩側皆固定有固定板,兩組所述固定板之間設置有振動器,且振動器和電機之間設置有皮帶,調速組件,所述調速組件位于電機的輸出端,且調速組件包括圓盤,所述圓盤安裝在電機后側的輸出端,且圓盤內壁等距離開設有六組滑道,六組所述滑道內皆滑動連接有移動桿,且移動桿外端皆固定有支撐塊,所述皮帶纏繞在支撐塊外壁。本實用新型可以快速的對振動給料機的振動頻率進行改變,從而實現對振動給料機的出料速度進行控制,有效的提高了選礦振動給料機的工作效率。
本實用新型提供了一種自動化選礦設備,涉及選礦設備技術領域,包括箱體、除塵箱以及設置在箱體內部用于研磨礦石的粉碎組件,箱體一側設置除塵箱,除塵箱正面通過鉸鏈轉動連接有活動門,活動門正面設置有控制面板,箱體正面通過鉸鏈轉動連接有箱門,除塵箱內部設置有除塵組件,粉碎組件包括有粉碎頭、粉碎板和粉碎齒。該種自動化選礦設備通過將選礦設備與破碎設備一體成型,并添加有粉碎頭、粉碎板和粉碎齒相互配合,使得加強礦石的粉碎效果,從而增強礦石的生產量,且設置有抽水泵、抽水管、輸水管和霧化噴頭相互配合,使得對箱體內的粉塵進行降塵,從而避免粉碎礦石和選礦時產生的大量粉塵污染環境。
本發明公開了一種金原礦的選礦方法及裝置,涉及選礦方法的技術領域。包括以下步驟:原礦經過破碎作業得到礦石;向一級磨礦裝置通入礦石,礦粉加水并攪拌均勻;將礦漿1通入一級分級器進行分級得到礦漿2和一級底流礦漿3,一級底流礦漿31返回第一次磨礦作業,一級底流礦漿32通入二級磨礦裝置進行磨礦;向二級磨礦裝置通入一級底流礦漿32;將礦漿2和礦漿4通入二級分級器進行分級得到礦漿5和二級底流礦漿6,將二級底流礦漿6返回第二次磨礦作業。本實施例所述的一種金原礦的選礦方法,降低了一級磨礦裝置的負荷和能源消耗,同時,通過適量增加二級磨礦裝置的負荷,使磨礦得到的礦漿的細度更小,進而達到了提高選礦回收率的技術效果。
