薄壁彈性環的加工方法 1063

 0

一種薄壁彈性環的加工方法，屬于航空發動機技術領域，所述方法包括如下步驟：機械加工，將環形毛坯件加工成薄壁環形零件；機械彎形，將零件的凸臺插裝于彎形模具凹模的定位孔內，將薄壁環端面所在平面壓彎成中間高兩側低的馬鞍狀；去應力退火，將彎形加工后的薄壁彈性環零件放入加熱爐內進行去應力退火；校型，將零件的凸臺插裝于彎形模具凹模的定位孔內，手工校準零件形狀，確保零件與凹模表面之間縫隙不大于0.35mm；定型熱處理，包括淬火、預先回火和定型回火三個階段；產品檢測，對尺寸檢驗合格的薄壁彈性環零件進行無損探傷。本發明所述方法能有效提高薄壁彈性環零件的加工質量，解決了薄壁彈性環零件在定型熱處理后易產生變形及表面裂紋等問題。

多層包扎式高壓容器的制造方法 977

 0

本發明公開了一種多層包扎式高壓容器的制造方法，解決了多層包扎式高壓容器的封頭組件焊接變形的問題，其技術方案要點是：所述方法包括如下步驟：封頭制造，封頭原料壓鑄成型、封頭加工與人孔和接管組件相配合的U型坡口、焊接預熱處理、在封頭上組對焊接人孔和接管組件形成封頭組件、對封頭組件進行熱護理；內筒體制造，取內筒體原料卷筒加工、對加工后的原料縫隙處焊接處理形成內筒體、對內筒體焊接處進行熱處理、內筒體較圓、內筒體密封性檢驗；層板包扎，層板原料卷筒形成層板、內筒體外多層層板依次包扎焊接、層板無損檢測；達到了封頭組件焊接不易變形的目的。

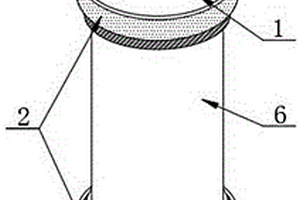

炮彈形試樣儲存裝置 1213

 0

本發明公開了一種炮彈形試樣儲存裝置，具體涉及鍍鋅產品質量檢測技術領域，包括上蓋，所述上蓋的頂端固定設有防撞緩沖器，所述上蓋的內側壁設置有螺紋連接部，且上蓋通過螺紋連接部螺紋配合有試樣筒體，所述試樣筒體呈圓柱體結構，且試樣筒體的底端設置有固定底座，所述上蓋和固定底座的外側壁均固定設有耐磨橡膠圈，所述上蓋與試樣筒體的連接處設置有密封圈。本發明中，整個試樣儲存裝置結構緊密，起到較好的儲存待檢試樣的作用，體型結構細長配合輸送風管在氣力輸送組件的驅動下進行管道傳輸，以氣壓為動力，傳輸速度快，利于長距離送樣操作，且運送的物品不會丟失，無損害，安全可靠性高。

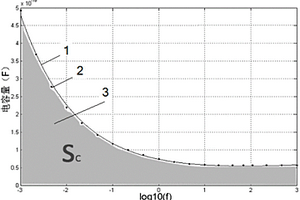

電容式油紙變壓器套管絕緣狀態評估的方法 748

 0

本發明電容式油紙變壓器套管絕緣狀態評估的方法屬于電氣設備絕緣診斷技術領域，涉及電容式油紙套管的絕緣診斷，特別涉及到一種電容式油紙套管絕緣狀態評估的方法。該方法通過數學建模仿真與實驗室試驗相結合的方式，對套管電容量頻域譜曲線進行數學指數函數擬合，并應用擬合函數的積分對不同絕緣狀態下頻域譜曲線變化量進行描述，從而達到應用頻域介電譜法對套管的絕緣狀態進行準確而無損的評估。本方法無須對套管進行拆裝檢測，就能夠對其絕緣狀態進行準確評估，方法簡單易行?？梢栽诂F場對電容式油紙套管的絕緣狀態做出準確而有效的評估，為套管的檢修和更換提供準確的依據。

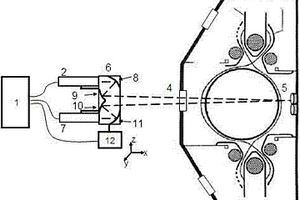

基于反射式太赫茲光譜第一鏡表面雜質分析裝置 1116

 0

本實用新型公開了一種基于反射式太赫茲光譜第一鏡表面雜質分析裝置，包括：計算機控制系統、波長可調太赫茲波發射模塊、太赫茲波接收模塊、三維掃描系統、磁約束聚變裝置、若干拋面鏡。本實用新型利用太赫茲波及光學過程層析成像技術，可以實現無損、原位、在線分析磁約束聚變裝置第一鏡表面雜質沉積層的成分及結構信息，對監測雜質灰塵分布情況，氘氚燃料滯留等熱點問題有著不可比擬的優勢。依據本實用新型可以開發出用于監測磁約束聚變裝置內第一鏡、第一壁表面沉積放電產生的雜質，及滯留的氘氚燃料，在安全檢測領域必定有著廣闊的應用前景。

基于反向傳播神經網絡的亞波長分辨力陣列超聲成像方法 1148

 0

本發明提供一種基于反向傳播神經網絡的亞波長分辨力陣列超聲成像方法，屬于無損檢測技術領域。針對亞波長級間距缺陷超聲成像辨識問題，使用超聲陣列探頭采集不同中心距相鄰缺陷的全矩陣數據。對全矩陣數據中每個A掃描信號進行預處理，并基于傅里葉變換和小波包變換在時域、頻域和時頻域實施特征提取。采用反向傳播神經網絡訓練特征數據集并構建最優網絡，用于預測未知中心距相鄰缺陷散射波到達時間。然后將預測的到達時間分配給對應的原始信號，以建立新的由高分辨力陣列信號組成的全矩陣數據。最后，結合延時疊加處理的全聚焦方法，突出目標缺陷特征，實現亞波長級陣列超聲成像分辨力。該方法成像分辨力高、魯棒性強，具有較高的工程應用價值。

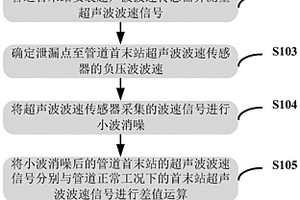

基于超聲波波速變化的泄漏定位方法 1253

 0

本發明公開了一種基于超聲波波速變化的泄漏定位方法，包括以下步驟：建立待測輸油管道基于超聲波波變化的泄漏定位公式；在待測輸油管道首末站安裝超聲波波速傳感器并采集超聲波波速信號；確定泄漏點至管道首末站超聲波波速傳感器的負壓波波速；將超聲波波速傳感器采集的波速信號進行小波消噪；將小波消噪后的管道首末站的超聲波波速信號分別與管道正常工況下的首末站超聲波波速信號進行差值運算；將管道首末站的超聲波波速信號變化量與負壓波波速帶入基于超聲波波速變化的泄漏定位公式，進行泄漏點定位。本發明提供一種基于超聲波波速變化的泄漏定位方法，其避免了必須利用泄漏聲波達到管道首末站的時間差進行泄漏點定位的問題，同時其在對管道泄漏點定位時，利用管道首末站超聲波波速變化量進行泄漏點定位，在管道上無損安裝，提高了利用超聲波傳感器進行泄漏檢測的可行性和適用性。

大型風力機葉片主梁內部缺陷類型紅外自動識別方法 1112

 0

本發明涉及風力發電設備運行維護技術領域，同時也適用于其他樹脂基復合材料的早期缺陷類型無損檢測。其精準、適用性強且能夠適用于野外工作環境。包括以下步驟：S1獲取環境溫度、主梁樣件厚度、熱源距樣件距離、樣件表面風速以及含缺陷樣件各缺陷部位熱擴散系數的數據樣本，建立這些參數與不同類型缺陷熱擴散系數之間的非線性耦合關系，同時計算神經網絡模型參數；S2持續照射風力機葉片表面；S3采集和提取葉片有缺陷區域和無缺陷區域的表面溫差曲線；S4?S5記錄當前照射位置葉片主梁厚度；測量當前環境溫度；測量葉片表面平均風速；S6按照BP神經網絡計算方法，計算熱擴散系數；S7利用熱擴散系數相對誤差率計算公式,從而完成缺陷類型識別。

低溫疲勞裂紋擴展速率試驗裝置 998

 0

本實用新型涉及低溫疲勞裂紋擴展速率測試領域，具體為一種金屬材料低溫疲勞裂紋擴展試驗裝置，適用于直流電位降法測量金屬材料的低溫疲勞裂紋擴展速率及疲勞裂紋擴展門檻值。本實用新型裝置包括低溫制冷系統、溫度控制系統和裂紋測量系統，采用雙級壓縮機制冷方式實現低溫環境，可以實現從室溫至-60℃的低溫，溫度控制準確，操作簡便，充入的R23環保型氟利昂冷媒屬于HFC類物質，對臭氧層無損害，可節約能源。本實用新型適用于低溫空氣環境下DCPD法計算材料的疲勞裂紋擴展速率及門檻值，溫度控制準確，裂紋長度測量可靠性高，適合在實驗室中推廣使用，在鋼鐵、有色等大規模工業生產、檢測分析等領域也可廣泛應用。

基于壓縮感知的管道漏磁數據分級壓縮方法 1032

 0

本發明提供一種基于壓縮感知的管道漏磁數據分級壓縮方法，涉及管道無損檢測和信號處理領域。本發明所述方法包括下述步驟：步驟1.對管道漏磁數據進行濾波等預處理；步驟2.依據基礎分級閾值的不同對待分級管段的漏磁數據進行分級；步驟3.對不同級別的漏磁數據構造相對應的稀疏變換基；步驟4.對不同級別和大小的漏磁數據構造相對應的觀測矩陣，對漏磁數據進行稀疏采集，得到觀測值；步驟5.利用正交匹配追蹤算法對觀測值進行重構，得到重構的管道漏磁數據。本發明解決了現有技術中壓縮時間長、壓縮比例低以及壓縮后數據缺陷信息容易有較多缺失的技術問題，保證了對管道漏磁數據最大化壓縮的同時，完整地保留漏磁數據中的各種缺陷信息。

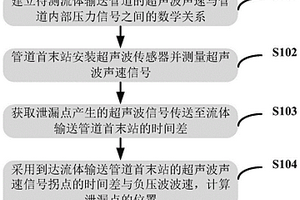

基于超聲波聲速的管道泄漏定位方法及裝置 882

 0

本發明公開了一種基于超聲波聲速的管道泄漏定位方法及裝置，包括以下步驟：建立待測流體輸送管道超聲波聲速與管道內部壓力之間的數學關系式；在待測流體輸送管道首末站安裝超聲波傳感器并采集超聲波聲速信號；獲取泄漏點產生的超聲波信號傳送至流體輸送管道首末站的時間差；采用到達流體輸送管道首末站的超聲波聲速信號拐點的時間差與負壓波波速，計算泄漏點的位置。其裝置包括超聲波聲速信號獲取模塊及計算模塊。本發明提供一種基于超聲波聲速的管道泄漏定位方法及裝置，其避免管道開孔安裝壓力變送器，是一種流體輸送管道無損監測方法，同時其在對流體輸送管道泄漏點定位時，利用管道首末站超聲波聲速信號拐點及負壓波波速進行泄漏點定位，提高了利用超聲波傳感器進行流體輸送管道泄漏檢測及定位的可行性。

低溫疲勞裂紋擴展速率試驗裝置及其使用方法 773

 0

本發明涉及低溫疲勞裂紋擴展速率測試領域，具體為一種金屬材料低溫疲勞裂紋擴展試驗裝置及其使用方法，適用于直流電位降法測量金屬材料的低溫疲勞裂紋擴展速率及疲勞裂紋擴展門檻值。本發明裝置包括低溫制冷系統、溫度控制系統和裂紋測量系統，采用雙級壓縮機制冷方式實現低溫環境，可以實現從室溫至-60℃的低溫，溫度控制準確，操作簡便，充入的R23環保型氟利昂冷媒屬于HFC類物質，對臭氧層無損害，可節約能源。本發明適用于低溫空氣環境下DCPD法計算材料的疲勞裂紋擴展速率及門檻值，溫度控制準確，裂紋長度測量可靠性高，適合在實驗室中推廣使用，在鋼鐵、有色等大規模工業生產、檢測分析等領域也可廣泛應用。

卷煙/濾棒物的自動落料裝置 754

 0

本實用新型涉及卷煙/濾棒物測試系統中的設備,具體地說是一種卷煙/濾棒物的自動落料裝置,包括主板、前擋板、托板、升降裝置、電機、滑臺及斜板,其中托板傾斜地安裝在落料系統的左右側板上,主板位于托板低端的一側,電機安裝在落料系統的左右側板上,電機通過升降裝置與主板底端的一側相連接、帶動主板上下往復移動,主板的頂端開有長孔;主板底端的另一側通過滑臺與前擋板相連,在前擋板的外側設有使被測物品改變90°的斜板。本實用新型利用被測物品自身重力的作用,采用偏心連桿帶動主板上下往復運動,從而實現了被測物品的拾取功能,在拾取的過程中又利用被測物品自身重力進入測試單元,滿足了卷煙/濾棒物無損傷進行檢測的要求。

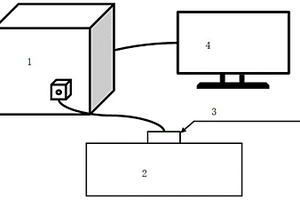

利用超聲波反映不同含水率受載巖石損傷規律的方法 979

 0

本發明涉及一種利用超聲波反映不同含水率受載巖石損傷規律的方法，其包括如下步驟：按照工程巖體試驗方法標準制作巖石試塊；制作成一定含水率的巖石試塊；對其表面進行封水處理；連接超聲波測量儀器；將巖石試塊放在壓力機試驗臺上面，并啟動伺服壓力機開始試驗；進行超聲波測量，并記錄測量數據；數據處理：收集實驗過程中伺服壓力機的應力應變數據并生成應力?應變曲線，將收集的超聲波數據用MATLAB進行傅里葉變換得到超聲波的頻率?幅度曲線，進行波速和頻譜圖分析。本發明方法操作方便，測量方法簡單，易于攜帶，測量數據精確，實現了巖石試件實驗過程中真正的無損檢測，能很好的反映出巖石的內部損傷情況以及裂紋擴展規律。

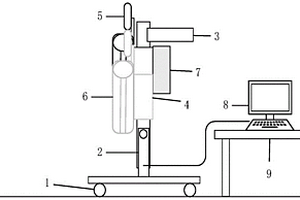

可同時采集多路呼吸音的裝置 1086

 0

本發明屬于醫療輔助器械領域，涉及一種可同時采集多路呼吸音的裝置，包括三部分：移動系統包括移動輪、主軸、支撐柱、連接箱和頭部墊板；測量系統包括測量夾具和微型心音傳感器陣列；控制系統包括計算機主機、顯示器及鍵鼠設備和工作臺。該裝置可選取為立式或臥式工作方式，測量夾具內有氣囊和微型心音傳感器陣列，數據采集、電機控制及氣囊充放氣均由計算機控制完成。使用時，選定平臺工作方式后，待檢測人員穿上測量夾具并由計算機控制向氣囊充氣使傳感器緊貼于嬰幼兒前胸、后背、腋下等體表，可同步測量多個位置的呼吸音信號。本發明具有使用方便、反應迅速、無損傷性等特點，為人體呼吸音信號的采集和肺炎篩查提供一種新方法。

X射線周向探傷機激光環型指示器 824

 0

一種X射線周向探傷機激光環型指示器,是將激光環型指示器中的指示器定環固定在周向X射線探傷機的射線窗口上,導桿的一端固定在指示器動環上,另一端與指示器定環滑動連接,指示器動環外圓上裝有三只激光發射管,電池盒安裝在動環的側面,電池盒連接電源控制開關,電源控制開關連接激光發射管。本實用新型結構、控制使用非常簡單,定位準確。節省人力、物力,縮短檢測周期,提高周向X射線探傷機在無損檢測領域的使用效率。

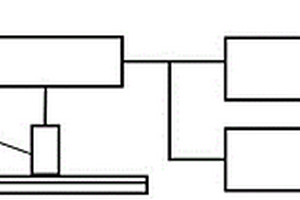

單元組合式多通道超聲波探傷儀 872

 0

本實用新型涉及無損檢測探傷領域,單元組合式多通道超聲波探傷儀由發送單元、接收單元、高速數據處理卡、探傷計算機、以太網、計算機總站、顯示器以及探傷控制系統軟件組成,其中每個計算機總站可以通過以太網連接N個探傷計算機,在每個探傷計算機可以插入三個高速數據處理卡,每個高速數據處理卡可以連接8、4、2、1個發送單元和接收單元,單元組合式多通道超聲波探傷儀的探傷通道數最少是1通道,最多是N個。優點是采用單元化、模塊化結構設計,能進行數據存儲、計算,并實現了缺陷的自動判別,自動報警、自動存儲和缺陷波形回放,提高了超聲檢測的客觀性、準確性和可靠性。

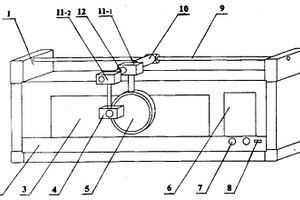

工業射線照相底片觀片燈 1086

 0

一種工業射線照相底片觀片燈,主要殼體、觀片燈體等,在觀燈體上設有顯示屏,它選自LCD、OLCD、PDP或VFD平板顯示屏。顯示屏后面裝有微型多媒體控制電路板,顯示屏前面裝有控制按扭;微型多媒體控制電路板里裝有存儲評片能隨時調出的標準文本、底片照片的存儲器;在觀片燈的滑桿機構上安裝有相對于觀燈片面板作縱向、橫向或垂直移動的數碼攝像機頭;數碼攝像機頭通過傳輸線連接多媒體控制電路,將觀片燈上底片的圖像信息轉換為數字信息,通過USB接口輸送到電腦里。將工業無損檢測照相底片的圖像信息直觀的體現在檢測報告頁面中;能在評片時從顯示屏上查閱所需標準的全部文本、標準缺陷底片,以滿足評片需要等。

手機遠程汽車溫度控制裝置 926

 0

本實用新型公開了一種手機遠程汽車溫度控制裝置，它涉及汽車電子技術領域。手機與車載中央控制單元連接，汽車位移與檔位檢測單元和溫度傳感器與車載中央控制單元中的單片機處理電路連接，且單片機處理電路驅動MOS管電子開關電路輸出單元運行，且車載中央控制單元還與車型匹配連接單元連接。它能克服現有技術的弊端，結構設計合理新穎，實現了車輛無損安裝，采用MOS管取代傳統繼電器，優點是開關速度快，壽命長，工作穩定，沒有開關次數限制，開關動作穩定可靠。檔位檢測采用電子式加速位移傳感器，靈敏度高，穩定可靠，且本裝置可以定時啟動，使操作更加方便。

X射線定向探傷機激光定位定焦器 1173

 0

一種X射線定向探傷機激光定位定焦器,是將激光定位定焦器安裝在定向X射線探傷機射線窗口上,激光定位定焦器殼體上裝有三個激光發射管,殼體上裝有激光發射管電源控制開關,控制開關電路分別聯接激光發射管,殼體上設有電池盒,電池盒電源電路聯接激光發射管電源控制開關。本實用新型結構、控制使用非常簡單,定位準確。節省人力、物力,縮短檢測周期,提高定向X射線探傷機在無損檢測領域的使用效率。

用于生產線上的渦流探傷儀 1265

 0

一種用于生產線上的渦流探傷儀，本實用新型涉 及各種金屬的線材、棒材、管材生產線上進行連續無 損檢測的渦流探傷儀。其特征在于具有并列的多個渦流探傷通道，各獨 立的探傷通道把檢測到的同一傷信號同時送入邏輯 門電路，通過分析比較再發出傷信號，若其中的某個 探頭或探傷通道在使用中發生故障或失調通過邏輯 電路會發出設備故障報警。本實用新型提高了渦流 探傷儀的可靠性節省了生產過程中的校驗儀器時間， 并可取代樣管校驗機。

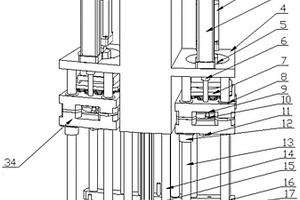

快速連接自校正螺栓旋擰機構 749

 0

一種快速連接自校正螺栓旋擰機構，屬于核電反應堆壓力容器螺栓的旋擰技術領域，技術方案：精密導柱上方安裝上端板，支撐板通過直線軸承可上下移動地安裝在精密導柱上，支撐板上設置垂直度修正執行裝置，旋擰驅動伺服電機與垂直度修正執行裝置連接，上端板上安裝重量補償氣缸，扭矩傳感器內置于支撐板，垂直度檢測裝置內置于支撐板，螺栓連接裝置連接在支撐板下方，氣缸制動器安裝在精密導柱上，卡盤控制裝置和定位裝置安裝在環形底座下方，力矩檢測裝置安裝在支撐板上，螺栓適配器與螺栓連接裝置連接。有益效果：由于本發明采用快速連接自校正螺栓旋擰機構，可以保證設備快速、準確無損傷的連接至固定螺栓，提高工作效率，節省時間。

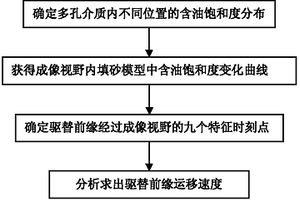

確定CO2混相驅油物理模擬中驅替前緣運移速度的方法 1166

 0

一種確定CO2混相驅油物理模擬中驅替前緣運移速度的方法，屬于油藏物理模擬檢測領域。這種確定CO2混相驅油物理模擬中驅替前緣運移速度的方法，首先利用成像技術確定多孔介質內不同位置的含油飽和度分布，獲得成像視野內填砂模型中含油飽和度變化曲線，然后確定驅替前緣經過成像視野的特征時刻點，最后利用分析方法求出驅替前緣運移速度。該方法可確定CO2混相驅油過程中驅替前緣運移速度，對CO2在含油多孔介質中的流動規律進行準確的把握，為CO2混相驅油物理模擬過程無損檢測提供分析依據。

海洋工程裝備鋼結構焊接制造技術方案 974

 0

海洋工程裝備鋼結構焊接制造技術方案，其特征在于：所述的海洋工程裝備鋼結構焊接制造技術方案包括以下步驟：第一、進行下料工序，焊接前的預熱，預熱溫度控制在150度；第二、進行填充層的焊接，焊接時采用的焊絲直徑為5.0mm，焊接電流為550A以上，電壓為35V壓；第三、焊接后熱處理溫度控制在200度，持續5個小時左右；第四、采用PAUT檢測方法進行無損檢測。本發明的優點：本發明所述的海洋工程裝備鋼結構焊接制造技術方案，采用窄間隙埋弧焊接工藝，坡口寬度小，提高了工作效率，與傳統焊接工藝相比，大大的節約了焊接材料，焊接質量高。

基于經典復原算法的葉片缺陷運動模糊圖像復原方法 916

 0

本發明提供一種基于經典復原算法的葉片缺陷運動模糊圖像復原方法，涉及風電葉片無損檢測技術領域，本發明提出復原算法進行圖像復原，應用在風電葉片缺陷檢測上。首先，根據運動模糊圖像以及葉片缺陷特點,建立運動模糊的退化模型；然后，基于倒頻譜法估計PSF(point spread function點擴展函數)。最后，對復原算法進行實驗分析并總結其應用范圍。實驗結果表明，每一種復原算法在特定情況下都能將葉片模糊圖像良好地復原。

鋁合金縱梁零件變形的冷校形方法 831

 0

本發明屬于機械加工技術領域，涉及一種鋁合金縱梁零件變形的冷校形方法。用拼裝方式設計制造外形快速檢測工裝，將零件放置于外形快速檢測工裝上，確定零件變形方式；雙側對噴縱梁零件腹板面，校形零件長度方向變形；雙側對噴緣條兩側表面，校形零件寬度方向變形；最后評估校形后零件是否符合設計要求。本發明對零件表面無損傷，對零件性能無不利影響；適用范圍廣，不受零件的結構(如截面及長度方向的對稱性、加強筋及緣條等結構分布)、外形尺寸的限制；不受零件變形方式的限制，能校形單曲、扭曲等復雜變形；校形能力大，校形成本低；校形方法和參數可固化并在工藝文件上規定，用于指導不同的操作者。

二維液相色譜接口 799

 0

本發明涉及一種二維液相色譜接口，具體的說是一種基于中空纖維膜的二維液相色譜聯用接口，包括中空纖維膜組件、十通閥、兩個餾分收集定量環、加熱器、真空泵和阻尼管。在第一維色譜餾出物通過接口中的中空纖維膜組件時，餾出物中的溶劑被連續去除，而餾出物中的樣品則被保留，無損通過。接口十通閥中的定量環收集切割濃縮后的餾分，并轉移至第二維色譜柱進行后續分離。該接口減小了第二維液相色譜的進樣體積，增加了樣品濃度，避免因大體積進樣而降低二維色譜柱的分離效能，提高了分離效率和檢測靈敏度。該接口適用各種分離模式液相色譜聯用，將極大改善二維液相色譜的正交度、峰容量和檢測限，拓展二維液相色譜的應用范圍。

基于SVR的非均質材料組織均勻性多參數超聲表征方法 836

 0

一種基于SVR的非均質材料組織均勻性多參數超聲表征方法，屬于超聲無損檢測與評價技術領域。本發明采用面積分數多尺度分析技術提取斜率絕對值k和均勻性長度L兩個參數定量描述組成相均勻性，對非均質材料的超聲檢測信號進行小波分析解耦多尺度衰減系數特征，構建定量表征組成相分布均勻性的多輸出支持向量回歸模型，使用遺傳算法優化模型超參數，實現組成相分布均勻性多參數的超聲協同表征。該方法能夠為非均質材料微觀結構分布均勻性表征提供有效途徑，具有良好的推廣應用價值。

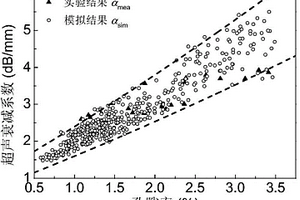

確認碳纖維增強復合材料孔隙率與超聲衰減系數關系的方法 815

 0

一種確認碳纖維增強復合材料孔隙率與超聲衰減系數關系的方法，其屬于超聲無損檢測技術領域。首先借助超聲C掃描檢測方法，選取CFRP層壓板一次底面反射回波幅值較為均勻的區域為研究對象，通過連續切片法得到該區域金相照片，并采用中值濾波等方法獲得含有真實形貌孔隙的原位圖像。進一步利用時域有限差分方法建立真實形貌孔隙模型，經數值計算得到CFRP孔隙率P與超聲衰減系數α之間的多值對應關系，并獲得實驗數據的支持。借助該方法首次確認了P與α之間的多值對應關系，并為深刻闡述CFRP復雜形貌孔隙的超聲衰減機理提供了更有效的模型基礎。

電磁超聲金屬板材探傷換能器 1238

 0

本發明屬于無損檢測領域，涉及一種電磁超聲金屬板材探傷換能器，包括導磁外殼、把手、黃銅、方形永磁鐵、轉動手柄裝置、PCB線路板和換能線圈，其特征在于：導磁外殼一側中部設有容納腔和外殼導線引出口，容納腔的上端和下端皆開有黃銅安裝槽，上和下兩個黃銅安裝槽位于豎直方向一條直線上，黃銅固定于黃銅安裝槽內，方形永磁鐵在容納腔內，方形永磁鐵的一側連接有轉動手柄裝置，導磁外殼的上端面安裝有把手，導磁外殼的下端面安裝有PCB線路板，PCB線路板固定有換能線圈。其方便攜帶，永磁鐵活動式的換能器結構一體化適于檢測。
