本實用新型涉及一種快速分隔爐內氣氛的裝置,屬于冶金行業冷軋帶鋼連退線退火爐設備技術領域。技術方案是:兩個橡膠輥分別設置在退火爐(8)內帶鋼通道(9)的兩側,輥身(1)為大于二分之一的圓柱形,輥身(1)采用橡膠材料,輥身(1)與退火爐(8)的內壁之間設有石墨墊片(3),氣缸(7)設置在兩個橡膠輥之間,氣缸(7)的缸桿通過兩個曲柄連桿機構分別與兩個橡膠輥的輥軸(2)驅動連接,整體為左右對稱結構。本實用新型的有益效果是:很好的隔絕了不需要吹掃的爐段氣氛,縮短了爐內降溫吹掃的時間,保證了工作人員的安全。提高了爐內的氣氛利用率,有效解決不吹掃的前提下更換路徑的安全問題。
本實用新型涉及一種方便叉車載運紙套筒的裝置,屬于冶金行業冷軋生產輔助設備技術領域。技術方案是:在叉車(1)上設有兩個平行布置的L型叉腳(2),兩個結構相同的延伸桿(4)平行布置,兩個結構相同的延伸桿(4)之間的距離與叉車(1)上的兩個平行布置的L型叉腳(2)之間的距離匹配,所述延伸桿(4)的一端設有與L型叉腳(2)相配合的一矩形槽口(3),延伸桿(4)的另一端設有耳座(5),所述耳座(5)通過銷軸(11)與圍桿(8)轉動連接。本實用新型的有益效果是:方便紙套筒碼放,同時也增大了載運紙套筒的有效空間,極大地增加每次轉載套筒的數量,提高紙套筒轉運效率。
本實用新型為一種拉矯機主動輥水冷電控液壓缸,涉及冶金拉矯液壓缸機術領域。主要包括主要包括活塞、活塞桿、缸體及其上油道、下油道,所述缸體上設有水冷夾層及其進水口、出水口,并設有電磁控制油路。本實用新型克服了現有技術之不足,不僅其水冷卻效果好,設備耐用,減少了熱輻射,提高了設備的使用壽命,減少了設備的維修次數,減輕工人的勞動強度,有利于提高生產效率,有利于環保,而且可以提高產品的質量;同時,用電磁控制閥可控制油流方向、油壓,控制準確、迅速、方便,能根據鋼坯大小、拉力、壓力自動調節,有利于提高拉矯機性能和產品質量。
本實用新型涉及一種冶金、材料、鑄造行業鐵水球化處理用噴吹顆粒鎂球化裝備。壓力儲料罐上端密封固定進料管和定量電子秤,下端固定定量噴吹給料器,其內通過進料管儲有顆粒鎂,定量噴吹給料器通過輸鎂管道與耐火球化噴槍的上端密封固連,耐火球化噴槍的下端有帶有下部敞開的腔室的球化反應室,球化反應室側壁上有排氣孔,耐火球化噴槍與鐵水球化包蓋固定,鐵水球化包蓋蓋在鐵水球化包的上開口上,所述的耐火球化噴槍和球化反應室伸入鐵水球化包內。它結構簡單,成本低,操作簡單,球化效果穩定,鐵水純凈度高。
本實用新型涉及一種用于電氣設備的防脫防震式接地裝置,屬于冶金行業電氣設備接地技術領域。技術方案是:減震彈簧(6)和接地地錐(2)設置在防護外管(1)內,接地地錐(2)的下端伸出防護外管(1),接地地錐(2)的上端與通電銅管(4)相連接,所述通電銅管(4)設置在絕緣膠管(3)內,絕緣膠管(3)的下端通過滑輪(17)與防護外管(1)的內壁滑動連接,絕緣膠管(3)的上端通過螺紋套(10)與連接管(7)的下端相連接,連接管(7)的上端與連接板(11)固定連接,所述連接板(11)上設有與電氣設備相配合的接電孔(12)和固定孔(19)。本實用新型的有益效果是:具備良好的防脫落和防震減震的功能。
本實用新型公開了一種中間包水口對中裝置,屬于冶金技術領域,包括手持桿、連接定位機構和對中桿,手持桿的一端設有連接定位機構,連接定位機構包括連接桿、固定桿、外段連桿Ⅰ和外段連桿Ⅱ,連接桿的一端設置在手持桿的一端,連接桿的另一端設置在固定桿的中部,固定桿兩端到連接桿的距離相等,外段連桿Ⅰ和外段連桿Ⅱ的一端分別設置在固定桿的兩端,外段連桿Ⅰ和外段連桿Ⅱ的另一端均設有對中桿,外段連桿Ⅰ和外段連桿Ⅱ的直徑和長度均相等。本實用新型結構簡單,使用方便,不僅能實現生產時中間包水口的可靠對中,提高產品質量的同時,杜絕生產過程中的安全隱患,并且適用于不同尺寸的中間包水口對中。
本實用新型涉及一種棒材精軋機組側活套裝置,屬于冶金行業棒材生產設備技術領域。技術方案是:底板(3)固定在底座(5)上,底板(3)上設有兩個立板(8),兩個擺臂(9)的一端分別轉動連接在兩個立板(8)上,兩個擺臂(9)的另一端分別轉動連接在支撐梁(10)上,支撐梁(10)的一端設有與軋件相配合的托輥(11),支撐梁(10)的另一端與滑桿(7)的一端相連接,滑桿(7)的另一端與滑塊(1)相連接,滑塊(1)滑動連接在滑塊箱(12)內,滑塊箱(12)固定在底板(3)上。本實用新型的有益效果是:支撐梁長期擺動時不宜易晃動、穩定性好,維護方便、使用壽命長。
本實用新型公開了一種冷卻式運輸輥,應用冶金領域。該運輸輥的輥體包括輥套、芯軸和軸承,輥套套裝芯軸,兩者之間有流通潤滑油的間隙,輥套通過兩端的軸承與芯軸轉動連接。在輥套的兩個端面,擋板與軸承之間形成空腔,該空腔通過密封圈密封。芯軸的兩端加工有對稱的兩個油道,油道的一個開口連通空腔,一個開口位于芯軸的端面,連接固定在支架上的油管。為降低潤滑油的冷卻壓力,貫通芯軸芯軸加工水道,與支架上的水管連接。本實用新型利用潤滑油潤滑冷卻軸承,提高了軸承的使用壽命,冷卻水將熱量帶走,保證了輸送輥工作的穩定性,輥套和芯軸分體套裝,降低了備件的投入費用。
本實用新型涉及礦山、冶金、建材及化工領域高溫爐窯及鍋爐煙氣處理的高溫煙氣多管旋風除塵冷卻器,其包括支架及平臺、灰斗、殼程風箱、進出氣風箱、軸流風機、卸灰閥等,旋流器在殼程風箱上管板上以正三角形排布,包括升氣管、旋流葉片、殼體和導風板;所述殼體上部為直筒形,下部為錐形,在錐形位置焊接導風板;旋流葉片位于殼體的上口部,與進出氣風箱的進口相接;升氣管插入殼體上部與進出氣風箱的出口相接;本裝置同時具備除塵和降溫功能,由于軸向旋流的布置,具有節省空間、換熱面積大、降溫效果好的特點,同時,由于大直徑旋流器的采用,本裝置具有較小的運行阻力。
本實用新型涉及一種型鋼萬能軋機水平輥冷卻裝置,屬于冶金行業型鋼萬能軋機軋輥冷卻設備技術領域。技術方案是:包含兩個結構相同的冷卻系統,兩個結構相同的冷卻系統分別布置在萬能軋機水平輥的兩側,所述冷卻系統包含固定支架(1)、轉盤(3)、冷卻水管(4)、水管夾(5)和噴頭(6),固定支架(1)固定在萬能軋機橫梁上,轉盤(3)設在固定支架(1)上,冷卻水管(4)通過水管夾(5)固定在轉盤(3)上,冷卻水管(4)上設有多個朝向萬能軋機水平輥的噴頭(6)。本實用新型的有益效果是:能夠提高型鋼萬能軋機水平輥的冷卻效果,從而提高萬能水平輥軋制時產品的表面質量和軋輥軋制量,穩定型鋼生產。
本實用新型涉及一種干熄爐內檢修施工吊盤,屬于冶金行業干熄爐檢修施工設備技術領域。技術方案是:包含吊盤檢修平臺和懸吊支架;所述吊盤檢修平臺包含支撐骨架和蓋板(14),支撐骨架和蓋板(14)均呈圓形,蓋板(14)固定在支撐骨架上,蓋板(14)上設有方形孔(15),支撐骨架上設有多個均勻布置的吊耳一(9);所述懸吊支架由兩根縱梁(12)和兩根橫梁(13)固定連接呈井字形,縱梁(12)和橫梁(13)上設有多個吊耳二(16);所述吊盤檢修平臺和懸吊支架通過多根鋼絲繩固定連接。本實用新型的有益效果是:干熄爐的檢修工期能夠縮短50%以上,提高了檢修效率,同時還能夠保證檢修質量。
本實用新型涉及一種軋機主傳動萬向軸銅滑塊潤滑系統,屬于冶金行業中厚板軋機潤滑設備技術領域。技術方案是:多點式潤滑泵(1)的六個出油口分別與兩個三合一干油分配器(9)中的六個進口通過連接軟管(10)連接,潤滑管路(4)的一端連接在三合一干油分配器(9)的出口上,潤滑管路(4)的另一端設置在銅滑塊(5)與主傳動萬向軸(7)之間,潤滑管路(4)通過剖分式定位卡環(11)固定在主傳動萬向軸(7)上。本實用新型的有益效果是:可有效避免連接軟管管路彎曲,而且連接軟管也能夠有效吸收軋機的振動,避免發生漏油的情況,從而保證銅滑塊供油量;采用剖分式定位卡環不會使主傳動萬向軸產生應力集中,提升主傳動萬向軸的使用壽命。
本實用新型涉及一種熱軋帶鋼精軋機架間噴嘴冷卻裝置,屬于冶金行業熱軋帶鋼精軋機冷卻設備技術領域。技術方案是:包含冷卻集管(1)、雙頭螺栓(2)、噴嘴和冷卻水管,冷卻集管(1)設在精軋機機架間,所述冷卻集管(1)包含三段,相鄰兩段之間通過雙頭螺栓(2)連接,每段分別和一根冷卻水管連接,沿冷卻集管(1)的長度方向上設有多個噴嘴,所述噴嘴從冷卻集管(1)的中間向兩側逐漸稀疏布置。本實用新型的有益效果是:冷卻集管采用三段結構,實現了帶鋼寬度方向可變流量的控制,并且通過噴嘴的布置和調整,補償了帶鋼邊部與中部溫降的不同,從而達到優化帶鋼寬度方向上冷卻均勻性的目的。
本實用新型屬于適用冶金鋼包車放置鋼水包定位技術領域且公開了一種鋼包車用鋼水包自動定位裝置,包括吊耳、傳感器、定位滑塊、電子稱量箱和鋼水包,所述電子稱量箱上設有用于將鋼水包快速定位的定位滑塊,且所述鋼水包設置在電子稱量箱上,所述鋼水包兩側均設有吊耳,所述吊耳均坐在傳感器上。本實用新型通過設置傳感器、定位滑塊和電子稱量箱,可以快速準確的將鋼水包定位,可以大大縮短鋼水包的坐包時間,保證達到稱重儀所需要的位置精度,減少因稱量數據偏差導致的鋼水成分調整偏差,年可節約成本17??20萬元。

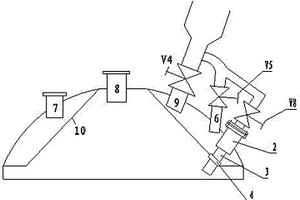

一種高爐噴吹罐放散裝置,屬冶金技術領域。其技術方案是:它包括小放散閥、大放散閥和煤粉過濾板,小放散閥和大放散閥分別安裝在罐體頂蓋上的小放散口和大放散口上,煤粉過濾板位于噴吹罐充壓口、小放散口和大放散口的下方,其邊緣與罐體頂蓋內壁連接,改進后,在罐體頂蓋上還設置有附加放散閥和過濾器,所述附加放散閥安裝在罐體頂蓋上的安全閥預留口上,所述過濾器由空心圓柱型濾網及其上端的連接法蘭組成,空心圓柱型濾網的上端通過連接法蘭與安全閥預留口連接,下端經煤粉過濾板上的圓孔伸至煤粉過濾板下方。本實用新型大大提高了高爐噴吹罐的裝煤效率,降低了噴吹罐的故障率,保證了高爐生產的正常進行。

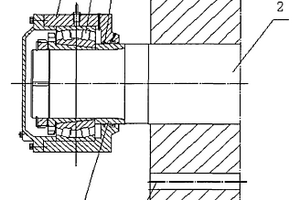

一種方便維護的大型混合機托輪,屬于冶金行業燒結設備技術領域。所要解決的技術問題是提供一種便于維護、延長托輪軸承使用壽命的大型混合機托輪,其技術方案是:它由托輪、托輪軸、軸承座、軸承、迷宮密封環組成,套裝軸承和迷宮密封環的托輪軸部分的軸徑小于裝配托輪的托輪軸部分的軸徑,兩段不等徑軸相接處為垂直臺階,迷宮密封環的一端頂靠在臺階處;在軸承座與迷宮密封環的接觸面上有環形密封槽,密封氈圈嵌在密封槽中。本實用新型采用這種結構后,軸承座的軸向定位由迷宮密封環與托輪軸確定,密封環不易損壞,也方便了吊裝;采用密封氈圈避免了骨架密封的損壞,保證了密封效果,這些改進都使得托輪維護更加方便,也延長了軸承的使用壽命。
一種可避免粘倉的燒結機用混勻料倉,屬冶金燒結設備技術領域,用于解決燒結機混勻料倉噴倉、粘倉的問題。它由上、中、下三部分構成,上部為圓柱體形狀,下部為倒圓臺活動倉嘴,改進后混勻料倉中部為上大下小的斜圓臺形狀,所述混勻料倉上部、中部、下部的幾何中心線不共線且下部活動倉嘴的幾何中心線與物料重心線偏離。本實用新型應用數學、物理方法,根據配料倉最大儲料量進行計算,合理設計各部尺寸比例及斜圓臺段承載面兩側不同的傾斜角度,使物料的重心線作用在中部斜圓臺段料倉的錐面上。經此改進,有效解決了物料的重心線直接作用在給料機受料點上的弊端,避免了噴倉造成損壞給料機的發生,并可有效避免大面積粘料。

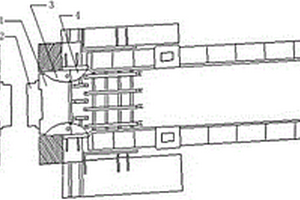

本實用新型公開了一種粗軋機設置的前后導衛,屬于冶金軋鋼設備技術領域。一種粗軋機設置的前后導衛,包括底座和設置在底座上的骨架,骨架主體為數根平行排布的縱梁,縱梁下設置有數根托扶固定用的橫梁,骨架主體的兩側平行設置有等高的擋板;還包括在粗軋機入口及出口相互鉸接設置骨架前沿的粗軋引板Ⅰ及粗軋引板Ⅱ;粗軋引板Ⅰ與骨架連接處的兩側對稱設置有通過螺栓鉸接固定在一起的第一導衛塊和第二導衛塊。本實用新型提供的一種粗軋機設置的前后導衛,解決粗軋在軋制過程中中間坯軋出輥面寬度,板型不穩定的問題,有效的糾正粗軋鐮刀彎、S彎,提高了粗軋板形質量,提高了作業效率。
本實用新型提供了一種煤氣爆發筒,屬于冶金鑄造技術領域,包括筒體、活塞、拉桿、封堵件、第一進氣管、第二出氣管以及火花塞,筒體一端開口,另一端封閉;封閉端設有第一出氣管,第一出氣管上設有第一閥門;活塞設置于筒體的內部;拉桿一端與活塞桿連接,另一端貫穿筒體的封閉端;封堵件可拆卸設置于筒體的開口端;第一進氣管一端連接煤氣管道的取樣口,另一端貫穿封堵件,第一進氣管上設有第二閥門;第二出氣管一端連接集氣件,另一端貫穿封堵件,第二出氣管上設有第三閥門;火花塞設置于筒體的靠近開口端的側壁。本實用新型提供的煤氣爆發筒,通過抽取的方式進行取樣,減少了煤氣的外泄,抽取的煤氣較為純凈,不影響煤氣爆發試驗。

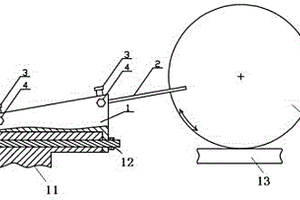

本實用新型涉及一種萬能軋機水平輥表面粘鋼清除裝置,屬于冶金行業鋼軌軋制技術領域。技術方案是:刮板(2)的一端為刮板固定端(6),刮板(2)的另一端為刮板工作端(7),刮板固定端(6)通過頂面調整螺釘(3)和側面調整螺釘(4)固定在調整座(1)上,調整座(1)通過螺栓(12)固定在萬能軋機水平輥的導衛座(11)上,刮板工作端(7)設有與水平輥(14)的孔型相配合的U型刮槽(15),所述刮板工作端(7)的U型刮槽(15)與水平輥(14)的表面貼合。本實用新型的有益效果是:結構簡單穩固,操作方便,能夠在軋輥表面粘鋼形成后的下一個轉動周期內及時將粘鋼清除,從而減少了粘鋼造成的鋼軌表面軋疤及凹坑缺陷廢品。

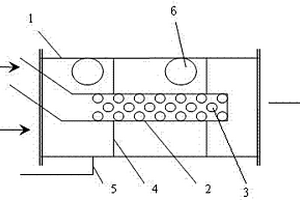

一種用于焦爐高爐煤氣主管道的煤氣摻混器,屬于冶金焦化設備技術領域,用于使焦爐煤氣順利摻入到高爐煤氣中,提高JNX70-2型焦爐的加熱效率,其技術方案是:它由殼體和布氣管組成,殼體為圓筒體,布氣管為一端封閉的圓管,布氣管安裝在殼體中部,布氣管與殼體同軸,殼體的進氣端和出氣端安裝在高爐煤氣主管道上,布氣管的開口端穿過殼體的進氣端與焦爐煤氣主管道相連接,布氣管在殼體內的管段圓周上均勻開有摻氣孔。本實用新型取消了原有的填料混勻裝置,采用布氣管混勻方式,煤氣中雜質不會在煤氣摻混器中發生粘結、堵塞現象,氣流通暢、混合均勻、阻力明顯減小。本實用新型結構簡單、制作容易、使用方便、效果良好、有顯著的經濟效益。

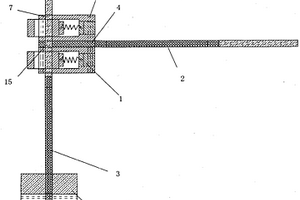

容器內散狀顆粒料高度測量器,屬于測量儀器技術領域,用于準確、方便地測量冶金實驗室容器內散狀顆粒料堆的高度,其技術方案是:它由連接塊、水平標尺、垂直標尺組成,水平標尺和水平標尺基座為一體結構,垂直標尺固定在垂直標尺基座上,連接塊與水平標尺基座連接固定,在連接塊和水平標尺基座上有對應的尺桿穿孔,尺桿穿孔的軸線與水平標尺的尺桿軸線垂直,垂直標尺的尺桿從尺桿穿孔中穿過,垂直標尺的尺桿與尺桿穿孔為滑動配合。本實用新型的水平標尺與垂直標尺垂直相交,水平標尺可以沿著垂直標尺上下移動并固定,定尺和動尺可以根據現場情況進行滑動伸縮,適合不同的測量高度和寬度,具有結構簡單、拆裝方便、測量快速準確、測量范圍較大的優點。
一種熱軋帶鋼軋機除鱗水擋水簾,涉及一種薄板熱軋帶鋼除鱗水裝置,屬鋼鐵冶金技術領域。構成中包括設置在除鱗水噴水集管前部的擋水裝置,所述擋水裝置包括對稱設置于軋輥兩側的懸掛支架,所述懸掛支架之間設置圓鋼支架,所述圓鋼支架下端的圓鋼上掛設鐵鏈形成擋水簾。本實用新型在帶鋼輥道上方除鱗水集管前懸掛設置擋水鏈簾,可有效控制除鱗水均勻流動,帶鋼溫降過快現象大大改善,大大減少板坯橫裂等缺陷的發生;鐵鏈通過鋼絲成排穿在圓鋼上,避免板坯撞擊擋水鏈時,鐵鏈甩動產生的劇烈摩擦造成鐵鏈磨損過快,延長鐵鏈的使用壽命。圓鋼兩端采用螺紋固定,便于鐵鏈磨損后的正常更換。

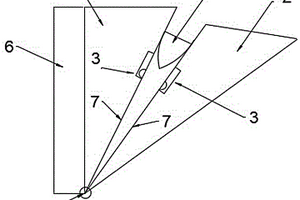

本實用新型涉及一種現澆鐵路道口輪緣槽成型工具,屬于冶金行業鐵路專用工具技術領域。技術方案是:固定部件(1)與活動部件(2)均為等高的三棱柱體,固定部件(1)與活動部件(2)的一面幾何尺寸相同并緊密貼合構成貼合面(7),固定部件(1)與活動部件(2)的貼合面(7)組成的銳角端通過鉸接件(4)鉸接在一起,貼合面(7)中間可夾持楔形塊(5),所述楔形塊(5)為三棱柱體,固定部件(1)貼近鋼軌軌頭(11)側設置定位凸面(6),所述定位凸面(6)設置于固定部件(1)上部且平行于固定部件(1)頂部平面并向軌頭一側凸起。本實用新型的有益效果是:能夠實現現澆混凝土道口輪緣槽高效準確的成型。

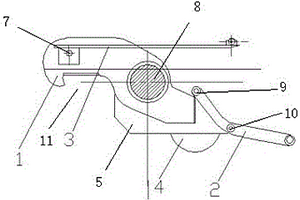

本實用新型涉及一種軋機工作輥換輥鉤頭裝置,屬于冶金行業軋鋼設備技術領域。技術方案是:包含鉤頭(1)、杠桿(2)、彈簧板(3)、車輪(4)、框架(5)、滑輪(6)、轉軸(7)、銷軸A(8)、銷軸B(9)和銷軸C(10),框架(5)的下方設有車輪(4),鉤頭(1)通過銷軸A(8)轉動連接在框架(5)上,杠桿(2)的一端通過銷軸B(9)轉動連接在鉤頭(1)上,杠桿(2)的中間通過銷軸C(10)轉動連接在框架(5)上,彈簧板(3)的一端連接在轉軸(7)上,轉軸(7)固定在鉤頭(1)上,彈簧板(3)的另一端設有滑輪(6)。本實用新型的有益效果是:方便工作輥的更換,減少換輥時間,降低操作人員的勞動強度。

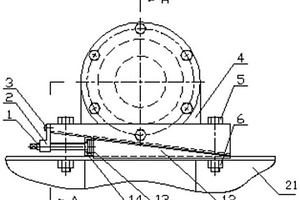

本實用新型涉及一種輸送輥道軸承座,屬于冶金行業板帶軋機輔助設備技術領域。技術方案是:軸承座主體和輥面調節裝置;軸承座主體中的軸承座箱體(4)的底部為一個斜面;輥面調節裝置中的楔形底板(12)的上面為與軸承座箱體(4)底部相配合的斜面,楔形底板(12)設置在軸承座箱體(4)的下方,壓板(14)通過螺釘B(13)固定在楔形底板(12)端面上,調節絲桿(1)固定在壓板(14)上,螺母C(2)螺紋連接在調節絲桿(1)上,軸承座箱體(4)與螺母C(2)通過螺釘A(3)固定連接。本實用新型的有益效果是:可通過降低軸承座中心高度降低輥道輥面高度,實現對“死輥”故障的快速臨時處理,消除對鋼材表面質量的影響。

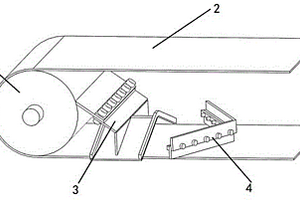

本實用新型公開了一種滾筒清料裝置,屬于冶金工業生產設備技術領域,包括滾筒、設置有皮帶的皮帶架、滾筒清理機構和皮帶清掃機構,滾筒清理機構包括滾筒刮板、滾筒刮板固定架和接料板,滾筒刮板一端活動放置于滾筒上,另一端通過螺栓Ⅰ固定在壓板Ⅰ和滾筒刮板固定架之間,滾筒刮板固定架的另一端對稱設有導料板,導料板位于接料板的上端,滾筒刮板固定架和接料板的兩側均分別設置在皮帶架上,皮帶清掃機構用于皮帶上粉料的清掃,其兩側設置在皮帶架上。本實用新型操作簡單,能夠連續及時有效的清理滾筒粘料,不需要人為定期清料,避免由于巡檢不及時而引起的皮帶跑偏事故,減少皮帶發生跑偏的概率,避免皮帶機設備的損壞。
