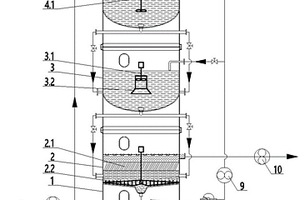

一種一體化選礦廠廢水處理裝置,包括基座、沉淀池、絮凝池、混凝池;基座、沉淀池、絮凝池、混凝池依從下到上順序堆疊設置,通過法蘭固定連接;混凝池、絮凝池、沉淀池之間通過管道連接;本實用新型的一體化選礦廠廢水處理裝置,通過上下堆疊設置的方式,將以往平面布置的污水處理池轉變為立體布置,極大降低了污水處理池的占地面積,其節約的占地面積全部提供建造蓄水池,因此在不增加工程成本的情況下,極大提高了選礦廠廢水處理設施的儲水能力,充分利用了礦井涌水解決了井下用水問題。
本實用新型提供了設有高方平篩的珍珠巖礦石或沸石礦選礦工藝生產線,設有高方平篩的珍珠巖礦石選礦工藝生產線包括破碎機、輸送機、中碎機、提升機、高方平篩;設有高方平篩的沸石礦石選礦工藝生產線包括破碎機、輸送機、磨粉機、負壓輸送系統、高方平篩;利用高方平篩在糧食加工行業中(主要應用于小麥制粉行業)對細料及粉狀物料均有較高的篩凈率的特點來處理珍珠巖礦和沸石礦的篩選,提高珍珠巖礦砂的質量,減少尾礦比例;提高沸石礦粉的顆粒均勻度和質量。
本發明公開了一種用于鋁土礦選礦的新型抑制劑及其使用方法。本發明所述的抑制劑是一種有改性磷酸鹽,主要成分為乙二胺四甲叉膦酸五鈉或者乙二胺四甲叉膦酸五鉀。其使用方法為:進行鋁土礦正浮選時,鋁硅比3-5的鋁土礦磨礦產品粒度性質為-0.074mm粒級占80-90%,浮選體系的pH值控制在9-11,以油酸鈉作為捕收劑,用量為500-1200g/t,本發明所述的抑制劑用量為60-70g/t。將本發明應用于鋁土礦正浮選脫硅工藝中,可增強對含硅礦物的選擇性抑制作用,同時增強對難免離子(Ca2+、Mg2+等)的消除能力,改善鋁土礦正浮選的效果。

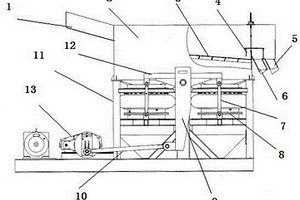

本發明公開了一種選礦機,適用于金、銀、鉛、鎢、寶石等各種重力選礦礦物的選礦及其尾礦處理。該選礦機主要由混和料斗、初選槽板、精選槽板和高頻微振幅動力裝置構成?;旌土隙费b在該機的頂部,初選槽板裝在混和料斗出口的下部,精選槽板設在初選槽板下部。精選槽板和初選槽板工作面上均制有V形槽。每個V形槽槽面上分別制有上下貫通的透縫段及小通孔。本發明適用于各種宜于重力選礦的原礦及尾礦處理,具有收率和效率高,節水、無污染,操作維護簡便等優點和效果。

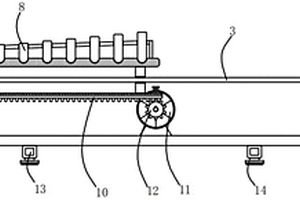

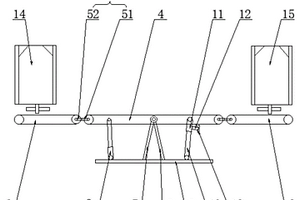

本實用新型公開了一種鐵精粉選礦用倒料裝置,屬于倒料裝置,解決了選礦車間破碎工段中相互獨立的儲料粉料倉無法適應球磨機的連續給料的問題;該倒料裝置包括分別位于第一粉料倉的出口下方和第二粉料倉的出口下方的第一給料皮帶輸送機和第二給料皮帶輸送機,還包括底座和位于所述第一給料皮帶輸送機和第二給料皮帶輸送機之間的倒料皮帶輸送機,所述倒料皮帶輸送機與所述第一給料皮帶輸送機和第二給料皮帶輸送機之間均設置有下料溜槽,所述倒料皮帶輸送機通過旋轉裝置安裝在所述底座上,所述底座上設置有驅動所述倒料皮帶輸送機轉動的驅動機構。本實用新型能夠實現選礦車間破碎工段中的球磨機的連續給料,有效的利用了粉料倉。
本發明公開了一種輝鉬礦選礦抑制劑及其制備方法。一種輝鉬礦選礦抑制劑主要由A、B組分組成,A組分與B組分的重量比為1:1?1:2.5;其中A組分中的成分以及各成分的重量份如下:硅酸鈉80?95份、古爾膠5?20份,B組分中的成分以及各成分的重量份如下、硫酸鋁50?80份、十二水合硫酸鋁鉀5?10份、羧甲基纖維素鈉15?30份、栲膠5?15份、糊精10?25份。將A、B組分共溶于水中,配成重量分數5?15%的水溶液,隨后將水溶液充分攪拌均質,得到一種輝鉬礦選礦抑制劑。通過將各種組分有機組合,使得輝鉬礦中的脈石上可以形成水膜,避免了疏水起泡,另外,降低了礦漿、泡沫粘度,降低或阻斷了脈石與捕收劑間的吸附作用,從而解決了選礦工藝中礦漿泡沫發粘的難題、提升了捕收劑的捕收效率。

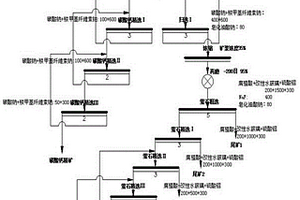

一種白鎢加溫精選尾礦中螢石回收的選礦方法,本發明涉及螢石浮選選礦技術領域,特別涉及白鎢加溫精選尾礦中螢石浮選回收選礦技術領域,成功解決白了鎢加溫精選尾礦中螢石難以綜合回收利用的難題,采用碳酸鈣優先浮選—螢石浮選流程,通過優先浮選脫除可浮性較好的碳酸鈣等脈石礦物,然后進行螢石浮選,可以得到含CaF2?91.88%、CaCO3?4.32%的螢石精礦,螢石精礦的CaF2回收率為46.07%。
本實用新型公開了礦業選礦用搖床,包括支撐底座,所述支撐底座的頂部開設有卡槽,所述卡槽的內腔活動卡設有卡塊,所述卡塊的頂部固定連接有活動支撐桿。本實用新型通過阻尼減震器的設置,在床面進行工作選礦時,通過阻尼減震器可以大大減少震動,且在震動時,震動會影響活動支撐桿進行上下和左右的活動,活動支撐桿在左右活動時會帶動滑塊在滑槽內左右活動,實現了較好的減震效果,且通過轉軸在震動時會帶動伸縮支撐桿底部的卡塊在卡槽內活動,起到了支撐且分散震動的作用,同時解決了目前現有的選礦搖床在使用過程中減震效果不佳,在長時間運作和使用后,會導致零部件發生松動,導致機器故障率變高的問題。
本發明公開了一種煤礦開采使用的振動式溜槽選礦機及其使用方法,包括底座,所述底座的頂部分別固定安裝有收集箱和滑動連接有安裝管,且收集箱位于安裝管內,所述安裝管內固定安裝有卡條,所述卡條與收集箱密封貼合,所述安裝管內固定安裝有投料管,投料管的頂部延伸至安裝管的上方并固定安裝有噴淋組件,投料管的一側固定安裝有驅動電機。本發明能夠實現對煤塊進穩定投料,以此能夠保證在對煤塊進行選礦時,不會發生堵塞,并且在對煤塊進行選礦時能夠及時自動的對輸送帶進行清理,有效的避免尾渣附著在輸送帶上,具有良好的環保性能,同時能夠方便對分選后的煤塊自動移出,所以本技術方案在使用上,具有良好實用性和方便性。
本發明公開了一種細粒嵌布鉬礦的預先脫泥選礦方法,對原礦依次經過(1)磨礦、(2)分級、(3)脫泥、(4)硫化鉬粗選、(5)硫化鉬粗精礦一次再磨、(6)硫化鉬粗精礦精選、(7)二次再磨、(8)精選后獲得鉬品位大于45%的硫化鉬精礦。與現有技術相比較,本發明針對礦石中含有大量易泥化礦物的硫化鉬礦采用磨礦后浮選前預先脫泥的方式,將消耗選礦藥劑同時影響后續浮選的礦泥提前脫除,大大減輕了后續作業壓力,減少了藥劑用量。本發明一種富含易泥化礦物難選硫化鉬礦石的選礦方法適應性較強,生產中便于控制,后續的運行成本以及藥劑用量較低。
本實用新型提供一種用于制備選礦劑的高壓釜常壓取樣裝置。所述用于制備選礦劑的高壓釜常壓取樣裝置包括架板;兩個側向固板,兩個所述側向固板均固定安裝在所述架板的頂部;兩個銜接架桿,兩個所述銜接架桿均固定安裝在兩個所述側向固板相互靠近的一側;兩個墩座,兩個所述墩座均滑動安裝在兩個所述銜接架桿上;承接板,所述承接板固定安裝在兩個所述墩座的頂部;多個置物槽,多個所述置物槽均開設在所述承接板的頂部;斜向定板,所述斜向定板設置在所述承接板的上方;多個取樣瓶。本實用新型提供的用于制備選礦劑的高壓釜常壓取樣裝置具有無需人工抬臂取樣、省力且方便的優點。
一種品位分析儀選礦取樣裝置,包括:緩沖箱,緩沖箱底部設有主路管道和旁路管道,所述主路管道接入測量探頭,測量探頭的出口通過管路接入標定取樣裝置,標定取樣裝置的出口設有第一精礦流出管和礦漿流出管道;旁路管道接入換向三通閥的入口,換向三通閥的出口設有第二精礦流出管和礦漿流出管道,換向三通閥上還設有氣管,換向三通閥通過硬接線與品位分析儀控制箱連接。本實用新型提供的一種品位分析儀選礦取樣裝置,非常有效的避免了精礦測量時流經旁路的精礦進入中礦泵池,無需砂泵運輸,減少能源消耗和設備損耗。無需重新進入浮選流程,直接集中回收后進入壓濾烘干,節約藥劑添加,減少精礦的損耗,節約選礦成本和時間。

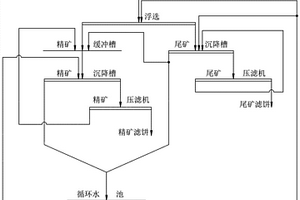

本發明涉及一種鋁土礦選礦水循環回用方法,有效解決絮凝劑使用量大,循環水中殘留的絮凝劑過多,循環水回用時,易使礦石礦物和脈石礦物形成絮團,難以分離,造成浮選結果惡化的問題,在尾礦沉降槽至精礦緩沖槽的管路上末端設置閥門,當尾礦沉降槽中絮凝劑加入的重量為精礦沉降槽中絮凝劑加入量的5-9倍時,將尾礦沉降槽溢流水導入精礦緩沖槽,作為精礦稀釋水,通過調節閥門的開度,調節精礦緩沖槽內固體質量濃度到5-9%,本發明方法簡單,使用方便,降低了選礦水循環系統中的絮凝劑加入量,消除了選礦結果惡化的問題,節約成本。
本實用新型公開了一種鋁土礦選礦用水循環設備,涉及鋁土礦選礦技術領域,包括水循環設備主體、疏水器、傾斜支撐柱和移動臺,所述水循環設備主體的頂部設置有疏水器,且所述水循環設備主體的底部固定安裝有移動臺,所述移動臺的頂部設置有傾斜支撐柱,所述水循環設備主體的內部設置有水源過濾一層,所述水源過濾一層用于對選礦用的水源進行過濾清潔。本實用新型通過具備水源過濾一層、水源清潔二層、水源清潔三層,解決現有的水循環設備在使用時,無法對選礦用的水源進行過濾清潔,導致選礦時使用的水源不夠潔凈的問題,通過以上結構結合以達到使水循環設備在使用時,能夠對選礦用的水源進行過濾清潔,避免選礦時使用的水源不夠潔凈。

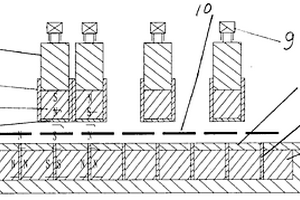

本發明公開了一種永磁高梯度選礦機磁組結構,它包括若干塊永磁鐵及磁條固定板,其特征在于:在磁條固定板上面并排安裝有多條分別由多塊永磁鐵同極向并排接觸連接成的永磁條,各相鄰兩條永磁條之間的磁極同性相對排放成組合磁板,各條組合磁極之間分別向上引出有一條導磁板,在磁條固定板上方留有一條磁選通道,在磁選通道的上方與各導磁板對應設有多條上磁鐵固定板,在各上磁鐵固定板底部分別固定有由多塊永磁鐵同極向排列成組合上磁條,各組合上磁條的磁極方向與對應的導磁板磁極相反,在各上磁條的周邊分別封有一層屏蔽板,在各上磁固定板頂面分別安裝有升降調整螺釘。具有結構簡單,選礦效率高,成本低,易于推廣的優點。
本發明涉及一種中低品味硅藻土選礦用分散劑及其制備方法,該發明產品由如下原料制成:酒石酸鈉、無水乙醇、鈦酸酯偶聯劑、水玻璃和水,其中酒石酸鈉、無水乙醇、鈦酸酯偶聯劑、水玻璃和水的摩爾比為8:(30~60):(0.2~0.9):(0.1~0.3);本發明制備的中低品味硅藻土選礦用分散劑有效地解決中低品位硅藻土礦的選礦分散性差的難題,顯著提高中低品位硅藻土礦的利用程度。
一種低品位選礦工藝,涉及選礦技術領域,通過將原礦倉內的礦石進行粗碎作業獲取粗碎產品,粗碎產品送入振動篩篩分,篩下產品返回圓錐破碎機進行細碎作業后送入振動篩,篩上產品落入粉礦倉,粉礦倉內的物料送至高壓輥磨,通過給料溜槽送入球磨機A;球磨排礦輸送至直線篩,篩下產品依次進入兩臺尼爾森選礦機進行重選,篩上產品返回球磨機A再磨;重選后的精礦進入尼爾森搖床精選后進行浮選作業,浮選精礦銷售至冶煉廠,尾礦進入重選車間通過搖床再選,搖床精礦為尾礦重選工段的最終產品,經軟管泵返回球磨機B再磨,溜槽尾礦和搖床尾礦經旋流器分級,沉砂排放至井下填充作業;本發明磨礦效果好,實現了磨礦工藝處理能力和磨礦指標的提升。
本實用新型公開了一種花崗巖碎石搖床式自動選礦設備,包括支撐框,所述支撐框的底面四端與支撐桿連接,四個所述支撐桿上連接有減震設備,減震設備與搖床連接;所述搖床的底面與振動電機連接。本花崗巖碎石搖床式自動選礦設備,搖床在水平旋轉的過程中,內桿和外套繞轉軸旋轉,帶動內桿在外套內伸縮,第二彈簧發生形變,吸收水平的振動動能,礦和水混合不會發生揚塵,礦在振動的過程中不斷移動,經過槽孔時,符合條件的顆粒落入槽孔內,不符合條件的繼續振動移動至邊沿實心位置,完成自動分離的選礦,通過設置的水平和豎向的減震,減少振動時對設備的傷害,同時也減少了噪聲的產生。
本實用新型公開了一種用于制備選礦劑的攪拌罐裝置,包括攪拌罐架與攪拌罐體,攪拌罐體的內部固定安裝有連接架,連接架的頂部兩側均通過螺栓安裝有彈性墊,彈性墊的頂部設置有內罐,內罐的內壁上焊接有若干個穩固刀件,穩固刀件的內部活動連接有轉動扇板,攪拌罐體的內部兩側均通過螺栓安裝有電動推桿,攪拌罐架的頂部一側通過螺栓安裝有電機,且電機的端部焊接有主鏈輪,攪拌罐體的頂部活動連接有轉向柱,本實用新型的內罐能夠被電動推桿所壓動,從而使彈性墊將內罐緩沖,有利于選礦劑在內罐中的充分晃動及攪拌,轉向柱能夠隨著次鏈輪而轉動,使得轉動扇板和轉向柱上的攪劑件碰撞,便于選礦劑的攪動混合。

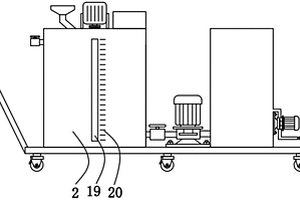

本實用新型提供一種選礦絮凝劑溶液的配置裝置。選礦絮凝劑溶液的配置裝置,包括:底板;配置箱,所述配置箱固定安裝在所述底板的頂部;轉動桿,所述轉動桿轉動安裝在所述配置箱的頂部內壁上,所述轉動桿的頂端延伸至所述配置箱的上方;多個攪拌桿,多個所述攪拌桿均固定安裝在所述轉動桿上;電機,所述電機固定安裝在所述配置箱的上方。本實用新型提供的選礦絮凝劑溶液的配置裝置通過設置存儲箱,使得溶液的使用能夠連續,且溶液的配置和使用能夠同時進行,節約了時間,一定程度上提高了工作的效率;通過設置多個萬向輪使得本裝置移動更加方便;通過設置觀察窗和刻度尺,使得溶液配置的濃度更加準確。
本發明公開了一種利用高含水率氧化鋁選礦尾礦生產燒結磚的方法,其特征是可以直接取用氧化鋁選礦尾礦堆料場的尾礦,不用經過壓濾及烘干程序,直接可以進入生產流程,氧化鋁選礦尾礦含水率約在30%~50%,氧化鋁選礦尾礦摻配比例可以達到30%。摻配了氧化鋁選礦尾礦生產的燒結磚,由于細料比例提高,產品外觀更細致,成本更低。它解決了目前的生產工藝流程對于材料干化程度要求很高,在材料破碎細化之后,需要進行加水陳化,以確保燒結磚泥料的成形性的問題。高含水率的氧化鋁選礦尾礦可以直接從雙軸攪拌的工藝流程中切入,不用烘干氧化鋁選礦尾礦,還可以節約水資源。
本發明提供了一種含銣長石礦的選礦方法,所述方法包括以下步驟:1)對長石原礦磨礦后進行強磁選,得到鐵鋰云母和浮選給礦;2)向所述浮選給礦內加入浮選藥劑進行浮選得到浮選泡沫a和浮選尾礦a,所述浮選藥劑包括抑制劑和陰陽離子捕收劑;3)對浮選尾礦a進行濃縮脫藥脫泥,隨后調整物料的礦漿pH,加入陰陽離子捕收劑進行長石和石英分離浮選,得到浮選泡沫b和浮選尾礦b;4)將所述步驟2)中的鐵鋰云母和所述步驟3)中的浮選泡沫a合并得到選礦銣精礦。本發明通過磁選-浮選聯合工藝回收了賦存在云母和鉀長石(天河石)中的銣礦物,提高了銣礦的回收率,并且,還得到了可利用的石英、長石產品,綜合利用率高。
本發明涉及礦物浮選設備技術領域,具體公開了一種浮選礦化器釋放頭。該浮選礦化器釋放頭包括釋放頭支架,釋放頭支架上設置有喉管,喉管的下端管口為上小下大的錐形管口,所述釋放頭支架上于所述喉管的下側設置有上小下大的與所述錐形管口同軸線布置的錐形分流錐,錐形分流錐的錐頂端伸入到所述錐形管口內,錐形分流錐的外周與錐形管口的內壁之間具有分流通道。本發明提供的浮選礦化器釋放頭,經錐形管口射出的礦漿均勻分散,對錐形管口的磨損小,浮選槽內形成的礦化泡沫能夠穩定上浮,利于形成穩定的泡沫層,不會出現翻花的現象。

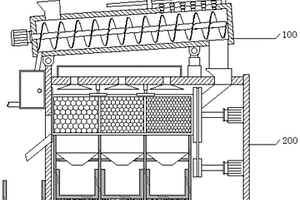

本發明提供了一種環保選礦機,屬于礦石加工設備技術領域,該選礦機,其特征在于,包括除塵機構與分選機構,所述第一絞龍轉動安裝于所述安裝筒內壁并與所述第一電機的輸出軸鍵連接,所述噴頭插接于所述安裝筒頂部并與所述水管連通,所述第一滾筒篩與所述第二滾筒篩及所述第三滾筒篩于所述安裝架依次安裝,所述第一傳動輪固定安裝于所述安裝架一端,所述第二絞龍轉動安裝于所述安裝架并與所述第二電機的輸出軸鍵連接,該選礦機通過除塵機構對礦石進行除塵和分選機構的分級篩選,有效避免了機器運作時的塵土飛揚,多級篩選保證了篩選效果,同時機器的分選機構與分選機構合理布置,保證了運作時機器的給礦穩定。
本實用新型公開了一種用于制備環保金礦選礦劑的反應器,包括筒體組件和位于筒體組件外部的燃燒室;筒體組件的前部和后部分別設置有支承組件,燃燒室包裹在筒體組件中部沒有設置支承組件的部位;筒體組件的一端設置有進料裝置,另一端設置有出料口和尾氣回收裝置,出料口下方設置有冷卻盤。本實用新型的目的是提供一種用于制備環保金礦選礦劑的反應器,解決了現有技術中存在的現有的選礦劑生產設備無法滿足環保金礦選礦劑生產時為物料充分供熱且無法連續生產以及冷卻效率低的問題。

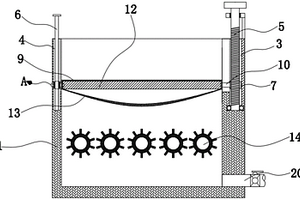

本實用新型提供一種選礦劑生產用廢水處理裝置。所述選礦劑生產用廢水處理裝置包括廢水處理箱,開口,所述開口開設在所述廢水處理箱的頂部;第一深槽,所述第一深槽開設在所述廢水處理箱的頂部,所述第一深槽的一側內壁上開設有第一通口,所述第一通口與所述廢水處理箱的一側內壁相連通;第二深槽,所述第二深槽開設在所述廢水處理箱的頂部,所述第二深槽的一側內壁上開設有第二通口,所述第二通口與所述廢水處理箱的一側內壁相連通;絲桿,所述絲桿轉動安裝在所述第一深槽的底部內壁上。本實用新型提供的選礦劑生產用廢水處理裝置具有具有快速清理,吸附強度高的優點。
本實用新型公開了一種便于移動的選礦用篩分設備,包括篩分裝置和底座,所述篩分裝置的上端固定連接有加料斗,所述篩分裝置的右下端焊接有底座,所述底座的下端活動連接有萬向輪,所述底座的左上端固定連接有第一電動機,所述第一電動機的上端固定連接有第一導礦板,所述第一導礦板的右端活動連接有第一傳動帶,所述第一導礦板的上端固定連接有第二電動機,所述第二電動機的上端固定連接有第二導礦板,所述第二導礦板的右端活動連接有第二傳動帶,所述底座的中部固定連接有第一儲料箱。該便于移動的選礦用篩分設備,解決了傳統選礦篩分設備不便移動的缺點,而且提高了選礦機的分選率,區分料的大小,分類放置,節約生產成本。
本實用新型公開了一種應用于磁鐵礦的選礦裝置,涉及選礦技術領域,包括外殼,所述外殼的上表面固定連接有旋轉電機,外殼的內部固定連接有濾框,濾框的底面開設有通孔,外殼的內部固定連接有球磨倉,球磨倉的底面開設有濾孔,球磨倉的內部放置有若干個鋼球,旋轉電機的輸出端固定連接有轉動桿,轉動桿的外表面固定連接有推動桿,轉動桿的底端貫穿濾框并延伸至球磨倉的內部,轉動桿底端的外表面固定連接有推桿,外殼的內部固定連接有兩組相對稱的電磁鐵。該應用于磁鐵礦的選礦裝置,通過軸承的設置,能夠有效的降低旋轉電機的輸出端與外殼之間的摩擦力,避免長時間使用導致旋轉電機的輸出端發生磨損,整體結構更加簡單,選礦效果較好。
一種選礦尾礦酸化利用的方法,其特征在于在選礦尾礦漿5中加入無機酸2,加入點為A,調整pH值≤6.5,或者在由選礦尾礦漿濃縮設備6產生的濃縮尾礦漿1中加入無機酸2,加入點為B,調整pH值≤6.5;然后通過固液分離設備3進行過濾固液分離作業,得到水分含量低于45%的固態尾礦10和含酸的水4;把含酸的水4加入到濃縮前的選礦尾礦漿5中,經過選礦尾礦漿濃縮設備6對濃縮前的選礦尾礦漿5進行濃縮;再把選礦尾礦濃縮設備6產生的溢流水7加入到精礦漿8中,經過精礦濃縮設備9對精礦漿8進行濃縮。本發明尤其適用于以六偏磷酸鈉為選礦藥劑的鋁土礦正浮選尾礦的酸化利用。
