本發明涉及一種測量應力波在木材中傳播時間的方法以及木材無損檢測系統。目的是根據測得的應力波的傳播速度來判斷木材內部是否存在缺陷,應具有測量精度高、效率高、無輻射的特點。所提供的木材無損檢測系統,應具有速度快、抗干擾能力強、檢測精度較高的特點。技術方案是:應力波在木材中的傳播時間測量方法,包括以下步驟:1)在被測木材的橫截面的周向確定六個檢測點,形成9條檢測線路;每條檢測線路采集到的應力波信號輸入處理電路;2)使用脈沖錘敲擊木材一端的端面,使之產生應力波的傳播;3)微控制器采用滑動平均算法對所測得的數據序列進行處理。應力波木材無損檢測系統,包括依序電導通的信號采集、信號處理和微控制器三個部分。

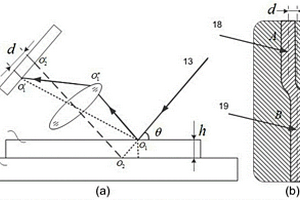

本發明公開了一種用于手機蓋板中油墨層厚度測量的無損在線檢測設備。本發明包括點光源、柱面透鏡、狹縫、顯微物鏡、雙膠合透鏡、CCD相機和圖像處理模塊;點光源投射的準直光線通過柱面透鏡形成發散的線光源,線光源經過狹縫以及顯微物鏡后,在待測手機蓋板表面匯聚成亮度很高并且寬度很細的直線光;并且該細長的直線光穿過油墨層和非油墨層相交的區域,將顯微物鏡對焦在相交的區域,從而觀察直線光穿過該區域后的彎曲變化程度。本發明油墨層與非油墨層之間存在高度差,入射光在兩個表面分別形成反射光并進入顯微物鏡中,通過在CCD相機的成像表面形成不同的亮線,間接地計算出當前樣品表面待檢測位置的油墨高度變化,真正地實現無損檢測。

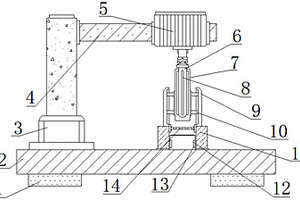

本實用新型公開了一種檢測鋼管里氧化物磁性的無損檢測儀器,包括底座,所述底座底部四角外壁均通過螺栓固定有支撐塊,且底座頂部一側外壁通過螺栓固定有液壓缸,所述液壓缸延長桿的一側外壁開有螺紋孔,且螺紋孔內壁通過螺紋連接有橫桿,所述橫桿外表面外壁套接有安裝套,且安裝套的一側外壁通過螺栓固定有電機,所述電機輸出軸通過聯軸器連接有轉桿,所述轉桿頂部外壁開有連接插孔,且轉桿四周外壁通過焊接有刮刀,四個所述刮刀外壁均套接有護套。本實用新型能夠對鋼管內的氧化物進行有效清除,進而促進了整體裝置檢測的工作效率,能夠在刮刀不工作時,對其進行保護,防止其氧化,提高了整體裝置的實用性。

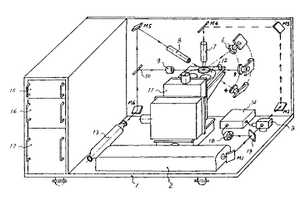

一種檢測表面與表面薄層內缺陷的光聲光熱無損檢測儀,主要由泵甫光源、聲光調制器、三個光束位置探測器、樣品架、探測光源、聚焦鏡、鎖定放大器、功率計和微機等所組成,泵甫光束垂直照射樣品表面,探測光束分成與樣品表面平行和成一定角度的兩束,樣品架有三個帶臺階的孔可安放光聲池和透明與非透明樣品,后面有三個光束位置探測器分別探測透射、反射和掠射光熱偏轉光束。樣品架轉動可改換樣品以進行不同方式的檢測。

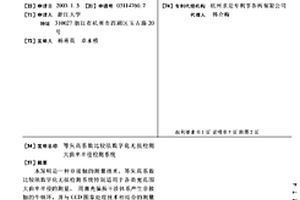

本發明是一種非接觸的測量技術,等矢高系數比較法數字化無損檢測系統特別適用于各類寬范圍大曲率半徑的測量。用激光偏振干涉體系產生非接觸的牛頓環,并與CCD圖象處理技術相結合的測量方法,可測量的曲率半徑為1-25米,具有很寬的測量范圍,非接觸測量不會損壞高精度表面,并可測試任意反射率的凹、凸球面,而測試體系結構都非常緊湊。干涉條紋經計算機數據處理可自動、快速獲得測量結果。

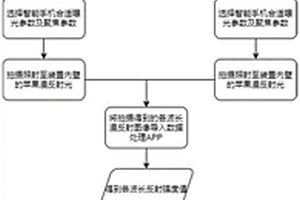

本發明公開了一種基于漫反射方法的智能手機連用的無損糖度檢測裝置及其檢測方法。通過多種近紅外波段LED照明蘋果,利用手機接收蘋果發出的漫發射光,分析其強度特征,利用深度神經網絡構建的糖度預測模型測量糖度值。利用兩次漫反射的方法,克服了蘋果表面缺陷、表面光澤度對強度獲取的影響,魯棒性好。利用手機進行數據獲取,不增加額外探測器,極大程度降低了裝置的成本,提高了便攜程度?;诖罅刻O果數據的深度神經網絡糖度預測模型,具有較好的糖度預測精度。
本發明公開了一種便攜水果硬度無損檢測裝置和檢測方法。檢測殼體內,光纖模塊分別與探頭、UV熒光燈模塊、鹵素燈模塊和光譜數據采集模塊連接,探頭端部伸出檢測殼體朝向水果,探頭貼近水果表面進行光發射和漫反射接收;分別通過UV熒光燈模塊、鹵素燈模塊處理獲得熒光光譜數據和漫反射光光譜數據,對熒光光譜數據和漫反射光光譜數據進行參比和背景校正預處理獲得熒光光譜特征峰強度和漫反射光光譜特征峰強度,再利用熒光光譜特征峰強度、漫反射光光譜特征峰強度與水果硬度數據構建模型并進行檢測獲得水果硬度結果。本發明體積小易于便攜,檢測過程對水果沒有損傷,操作簡便適合現場水果硬度檢測,而且應用對象廣,具有較大的現場應用價值。
本實用新型涉及檢測設備技術領域,尤其是涉及一種無損檢測儀的檢測裝置,本實用新型包括通過數據線連接于主機的探測頭,探測頭外滑動套設有保護殼,保護殼上設有鎖緊組件和手套。通過鎖緊組件將保護殼鎖緊固定在探測頭外后,保護殼、手套和探測頭將成為一體,工人將手指伸入到手套內即可移動保護殼和探測頭,而無需手指直接與探測頭接觸;當取消鎖緊組件對保護殼的鎖緊固定時,即可將保護殼從探測頭上拆卸,便于探測頭的日常維護和保養。本實用新型提高了探測頭在使用過程中的穩定性。
本發明適用于無損檢測領域,提供了一種機電設備無損檢測用的內窺檢測系統,包括多角度調節線纜,所述多角度調節線纜是由多段單位多角度調節線纜組成;單位多角度調節線纜是由多組呈環形陣列分布的磁性角度調節組件組成;磁性角度調節組件上設有多個磁性吸附結構和多個彈性結構;多段單位多角度調節線纜由多個電纜束獨立供電,電纜束由多個連接電纜結構組成;多個連接電纜結構分別為多個磁性吸附結構供電;多角度調節線纜通過多段單位多角度調節線纜帶動線纜進行不同程度的彎曲,實現多角度調節線纜在不同位置處的多種彎曲度調節,達到靈活調節檢測頭的角度,實現精準到達特定拐角處,進行精準定點高效檢測。
本發明公開了一種球形水果糖度無損檢測方法與檢測裝置。在金屬圓管內裝有兩塊平行極板,待測水果放置于導電橡膠托盤中并位于兩塊平行極板間,控制器分別與平行極板、導電橡膠托盤、金屬圓管和精密電容測試儀連接,控制器和精密電容測試儀通過串口進行數據傳遞。通過測量水果和金屬圓管之間的同軸電容CV,平行極板之間的等效電容C,根據給定的預測模型可以計算出水果的糖度值。本發明裝置簡單可靠,操作方便,成本較低,能進行水果糖度快速無損檢測;平板電極與水果之間非接觸,消除了空氣間隙的影響,提高測量精度。
本實用新型公開了一種用于檢測金屬焊接點的無損探傷檢測裝置,包括本體和軟質底座,所述軟質底座通過鉸鏈與本體轉動連接,所述本體包括第一連接體、第二連接體和第三連接體,所述第一連接體的前側通過轉動栓轉動連接有定位板,所述定位板的表面開設有定位槽,第三連接體的前側固定連接有定位栓,定位栓貫穿定位槽處,本實用新型涉及焊接點檢測技術領域。該用于檢測金屬焊接點的無損探傷檢測裝置,利用定位板的定位槽與定位栓滑動調節至一定弧度,使之與已焊接圓管弧度一致,并通過固定螺鈕固定,再將裝置的軟質底座壓接在待檢測的焊接點上,適用于多種不同規格的金屬管道焊接檢測,適用性強,減少檢測器的購置成本。
本實用新型公開了鋼結構技術領域的一種鋼結構受力檢測用無損檢測裝置,包括底板,底板的遠離兩側的頂部均設置有支撐柱,兩個支撐柱的頂部共同可拆卸連接有頂端板,頂端板的頂部貫穿活動連接有液壓柱,液壓柱靠近頂端板一端的外壁固定連接有連接法蘭,連接法蘭與頂端板的頂部活動連接,液壓柱的輸出端設置與頂端板的底部。通過夾緊槽對鋼結構進行連接限位,通過液壓柱和液壓桿對鋼結構進行施壓,對鋼結構進行檢測,當鋼結構發生形變觸發形變檢測器時,則判斷當前壓力為鋼結構可承受壓力,則通過壓力傳感器進行讀數,從而完成對鋼結構的無損檢測。
本發明屬于糖度檢測技術領域,具體涉及一種水果糖度快速無損檢測方法及檢測系統,其中水果糖度快速無損檢測方法包括:采集水果的漫反射光;根據水果的漫反射光獲取光譜數據并進行預處理;構建水果糖度預測模型;以及根據預處理的光譜數據和水果糖度預測模型獲取水果糖度的預測值,實現了對水果品質的高效、準確、快速、無損檢測。
本發明公開了一種水果堅實度在線無損檢測方法和裝置,將被測水果放置傳輸帶上,當其經過揚聲器和激光多普勒測振儀中間時,檢測臺將其抬起,使水果進入檢測狀態,揚聲器發出聲波信號,激勵被測水果振動,激光多普勒測振儀投射激光到振動的水果表面,采集被測水果的振動速度,并將采集到的振動速度信息通過數據采集卡傳輸到控制器中,通過軟件分析出西瓜堅實度情況。檢測臺降下使水果重新回到輸送帶,氣缸接收信號,決定是否將被測水果推入滑道。從而實現水果堅實度在線無損檢測及品質分級。
本實用新型涉及一種檢測工具。技術方案是:一種用于無損檢測的手持式多功能檢測槍,包括槍體、固定在槍管中且輸出軸沿槍管軸線方向向外伸出的電機、用于清除被測工件表面雜物的角磨頭和清潔頭、用于噴涂檢測試劑的噴淋裝置、安裝在槍管尾部的黑光燈以及安裝在槍柄內的電池;所述噴淋裝置包括安裝在槍管上方的儲水器、包括活塞和液缸的水泵、可轉動地定位在槍體外殼上且與活塞一端固連的扳機、安裝在活塞另一端并抵頂液缸內壁的復位彈簧和噴嘴;所述槍管外側還設置有分別與電池、電機和黑光燈電連接的開關。該檢測槍集清潔頭、角磨頭、檢測試劑噴淋裝置和黑光燈于一體,攜帶方便,解決了無損檢測人員在開展現場檢測時要攜帶多個工具的問題。
本發明涉及食品檢測領域。目的是提供一種近紅外光譜無損檢測面包內部異物的在線檢測裝置,用于擴大透射檢測模式的適應性,以提升異物檢測的準確度。本發明還提供一種近紅外光譜無損檢測面包內部異物的在線檢測方法。技術方案是:無損檢測面包內部異物的在線檢測裝置,其特征在于:該裝置包括傳動單元、測量單元、近紅外檢測單元以及電連接上述單元的控制單元;所述傳動單元包括輸送機、由輸送機運送的若干個托盤、設置在輸送機上的計時編碼器;所述輸送機的輸送帶上設有若干個探頭孔;所述托盤上設有與探頭孔一一配合的透光孔;所述測量單元包括設置在輸送機上方的俯視攝像頭、設置在輸送機側面的水平攝像頭以及設置在托盤上的重量傳感器。
本發明涉及一種基于磁傳感探頭的防串擾渦流無損探傷檢測系統。本發明陣列探頭由多個探頭單元構成,每個探頭單元使用磁屏蔽罩進行包裹后垂直裝入陣列骨架的凹槽中;探頭陣列采集的模擬電壓經多路信號調理模塊后通過數據采集卡自動采集后輸出到上位機顯示檢測結果;本發明有效抑制渦流無損檢測中的提離距離影響,具有較高的檢測速度和較大的檢測范圍,并且有效的減少了探頭單元之間互感的影響,提高抗干擾能力和檢測精度,最后利用上位機實時顯示檢測結果,能夠更直觀的獲得檢測的缺陷信息。
本發明公開了一種光學相干層析技術眼底成像的血糖無損檢測方法及裝置。應用光學相干層析技術對人眼視網膜的毛細血管層進行層析成像,通過分析該層組織體的散射系數的變化來間接檢測人體血糖含量,最終達到人體血糖的無損檢測。該檢測方法的裝置采用光纖型光學相干層析技術系統,由寬帶光源、2×2寬帶光纖耦合器、位相調制器、快速掃描光學延遲線、偏振控制器、準直鏡、物鏡、探測器、XY方向掃描組件、前置放大器、數據采集卡、計算機等部分組成,利用上述方法可得到不同血糖濃度下人眼視網膜的毛細血管層的層析圖像。本發明具有無損、層析以及高分辨率的特點,可以通過鑒別眼底視網膜毛細血管層的光強信息變化,反映出人體血糖的變化。
本發明涉及家具產品甲醛釋放量無損檢測裝置以及無損檢測方法。無損檢測裝置包括可調整的伸縮支架,所述支架外覆蓋有PVC膜,所述相鄰兩根伸縮支腳之間設有用于壓緊PVC膜使PVC膜內形成密閉空間的密封片。無損檢測方法,包括以下步驟:(1)將被檢測產品安置在由PVC膜、支架和密封片構成的密閉空間內。(2)將盛有蒸餾水的吸收容器放置在被檢測產品的正下方保持8~12小時。(3)取出吸收容器,對其中的吸收液采用乙酰丙酮分光光度法測定甲醛濃度。其結構合理,造價低,適應性強,可根據產品的體積和形狀進行調整,無需破壞家具產品即可獲得家具產品的甲醛釋放量數據,其檢測結果復現性好,能真實反映實際使用狀態下甲醛釋放量情況的問題。
