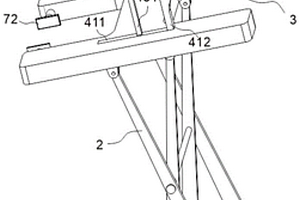

便攜式風力發電設備檢測用的無損檢測裝置 1082

 0

本發明公開了一種便攜式風力發電設備檢測用的無損檢測裝置，包括桌板，桌板的底部設置有折疊支架，桌板前后兩端的中部均開設有缺口，桌板的上表面上開設有插槽，放置機構的下端插入于插槽內，放置機構上活動連接有超聲波探傷儀本體，超聲波探傷儀本體上連接有探頭，后側的缺口上設置有卡緊組件，該裝置能夠單手通過探頭對塔身進行全面檢測，且操作簡單。

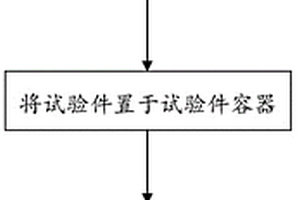

零部件間結合面缺陷無損檢測系統及其檢測方法 864

 0

本發明涉及零部件間結合面缺陷無損檢測系統及其檢測方法。該系統包括檢測系統和抽真空系統；檢測系統包括密封件、透明密封罩和至少一個透明的試驗件容器；透明密封罩設置在平整臺面上將試驗件容器罩??；密封件設置在透明密封罩與平整臺面相接位置；抽真空系統通過管道與透明密封罩的內腔室相通。該檢測方法包括：1、將溶液注入試驗件容器；2、溶液除氣；3、將試驗件置于試驗件容器；4、檢測試驗件結合面缺陷：設定透明密封罩內氣壓≤1Pa，進行抽真空；在此過程中觀察氣泡，若氣泡是在同一位置非連續冒出是存在表面缺陷或試驗件表面吸附有氣體；若氣泡在同一位置連續冒出是存在結合面的縫隙缺陷，記錄出現連續氣泡的位置；5、取出試驗件。

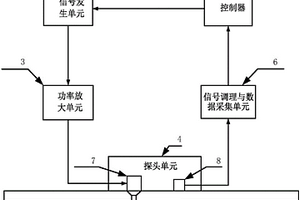

可檢測飛機鉚接結構裂紋缺陷的遠場渦流無損檢測裝置 903

 0

一種可檢測飛機鉚接結構裂紋缺陷的無損檢測裝置，包括控制器、信號發生單元、功率放大單元、探頭單元、被測試件、信號調理與數據采集單元。其中，探頭單元包括激勵線圈、檢測線圈、聚磁磁路、磁屏蔽?？刂破骺刂菩盘柈a生單元產生激勵信號，經功率放大后加載到激勵線圈上，激勵線圈和檢測線圈以鉚釘中心為軸進行360度旋轉，通過收集缺陷引起的擾動磁場的空間分布，通過采用磁路引導及磁屏蔽措施，在鉚接結構缺陷的檢測中形成遠場檢測效應，從而實現對深層缺陷的檢測，同時提高裝置檢測能力。

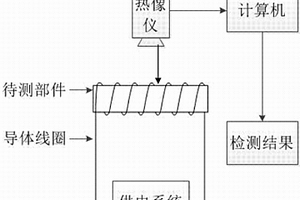

熱障涂層部件電磁渦流熱成像無損檢測系統及檢測方法 921

 0

熱障涂層部件電磁渦流熱成像無損檢測系統及檢測方法，檢測系統包括和待測熱障涂層部件連接的電磁加熱設備和紅外熱像儀，和所述紅外熱像儀連接的計算機；其檢測方法為：將電磁加熱設備的導體線圈纏繞在待測熱障涂層部件上，然后將導體線圈和供電系統相連接，隨后采用紅外熱像儀對待測熱障涂層部件的涂層表面溫度場進行紅外圖像采集，最后將采集到的圖像輸入計算機，通過計算機處理后最終得到檢測結果；利用電磁感應使高溫合金基體升溫，通過監測陶瓷涂層表面溫度場得到缺陷分布；渦流產生的熱量分布均勻，檢測結果精度高，避免了熱流注入方向的不同造成的誤差；檢測過程不會對待測熱障涂層部件造成損傷；檢測速度快、效率高；操作便捷，造價低廉。

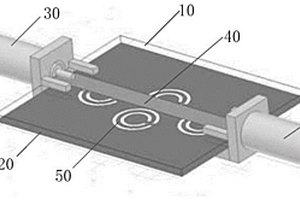

超材料傳感器、檢測裝置及復合材料的無損檢測方法 1120

 0

本發明涉及一種超材料傳感器、檢測裝置及復合材料的無損檢測方法。該超材料傳感器包括基板、金屬片、SMA端口以及微帶線。其中，所述金屬片鋪設于所述基板的第一表面，所述金屬片上設置有諧振器；兩個所述SMA端口分別設置于所述基板的兩側；所述微帶線設置于所述基板的與所述第一表面相對的第二表面并連接在兩個所述SMA端口之間。本申請的超材料傳感器可以對多種復合材料進行實時無損檢測。

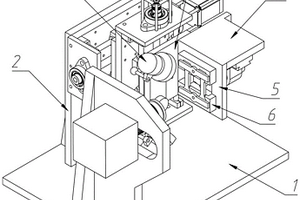

用于檢測儲箱焊縫試樣的紅外熱成像無損檢測裝置 818

 0

本實用新型一種用于檢測儲箱焊縫試樣的紅外熱成像無損檢測裝置屬于無損檢測領域，具體涉及一種用于檢測儲箱焊縫試樣的紅外熱成像無損檢測裝置，包括底座，底座上固定設置有紅外熱成像設備和支撐板；支撐板上設置有沿Y向滑動的Y向滑動裝置和沿Z向滑動的Z向滑動裝置，Z向滑動裝置通過Y向滑動裝置與支撐板滑動相連，Z向滑動裝置上設置有脈沖閃光燈支撐架，脈沖閃光燈支撐架上設置有脈沖閃光燈和儲箱焊縫夾具固定板，儲箱焊縫夾具固定板上設置有夾具；本實用新型的紅外熱成像裝置對儲箱焊縫試樣進行檢測及圖像處理，獲取焊接結構腐蝕損傷評價指標，分析焊接接頭在儲箱中的腐蝕規律、焊接參數對耐腐蝕性能的影響及腐蝕的演化發展規律。

不同檢測方式互補的蘋果霉心病無損檢測系統與方法 1170

 0

本發明公開了一種不同檢測方式互補的蘋果霉心病無損檢測系統與方法，屬于農產品無損檢測領域。解決的技術問題是一種互補的檢測方式融合策略用于提高蘋果霉心病判別模型準確率。本發明包括微型光譜儀、檢測暗室、檢測光源驅動模塊、核心控制模塊、電源模塊、人機交互模塊、檢測自動觸發模塊等。將蘋果放入檢測暗室的蘋果托盤上，關閉檢測門時自動觸發檢測程序，依次打開透射與漫反射檢測光源，微型光譜儀將獲取的光信號轉化為電信號并發送給核心控制模塊，根據獲取的透射與相互作用光譜數據運行蘋果霉心病判別模型，將判別結果發送至顯示屏。本發明可用于蘋果霉心病快速無損檢測，并提高了蘋果霉心病判別準確率。

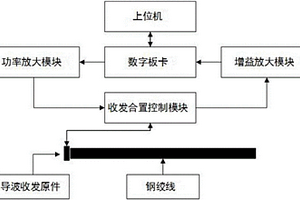

超聲導波無損檢測預應力鋼絞線缺陷的系統及其檢測方法 1029

 0

本發明提供了一種超聲導波無損檢測預應力鋼絞線缺陷的系統及其檢測方法，涉及無損檢測領域，由于將模擬電信號轉化為聲信號，在預應力鋼絞線中激勵出縱向軸對稱模態導波，通過相應回波，可檢測出預應力鋼絞線中存在缺陷的具體位置，本發明自主設計數字信號處理板卡，相較于現有的數字板卡成本更低，易于維護，由于采用收發合置檢測方式，超聲導波在鋼絞線中由發射到接收傳輸的距離更短，因此超聲導波的傳輸衰減更小，相較于傳統收發分置檢測方法，在相同的接收信噪比下，檢測距離更遠，提高了檢測效率，在實際工程中可進行無損檢測，本發明系統內的數字信號處理板卡在信號產生、信號處理、信號顯示方面相較下有更好的可編程性和靈活性。

檢測快速靈敏的金屬無損檢測儀 1117

 0

本實用新型公開了一種檢測快速靈敏的金屬無損檢測儀，包括箱體，所述箱體內腔的底部通過固定塊固定連接有放置板，且固定塊的內側固定連接有支撐桿，且支撐桿的頂部通過加強桿與放置板的底部固定連接，所述箱體內腔頂部的兩側固定安裝有第二氣缸，所述第二氣缸的輸出端固定連接有活動板。本實用新型通過箱體內腔頂部的兩側固定安裝有第二氣缸，第二氣缸的輸出端固定連接有活動板，活動板的底部固定連接有定位板，起到了對金屬件進行固定限位的效果，從而可快速對金屬進行檢測，提高了金屬檢測速度以及靈敏度，解決了現有的金屬無損檢測儀存在檢測速度較慢，需要人工調節放置，從而增加了金屬無損檢測儀檢測時間的問題。

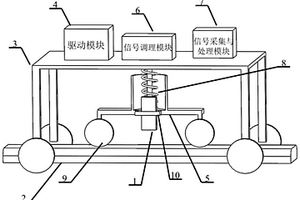

針對高速列車軌道的被動激勵電磁無損檢測系統及檢測方法 1232

 0

本發明公開一種針對高速列車軌道的被動激勵電磁無損檢測系統和檢測方法，該系統包括檢測探頭、檢測輔助裝置、驅動模塊、信號調理模塊和信號采集與處理模塊；該方法首先將檢測探頭以給定提離固定在軌檢輪式夾具，驅動軌檢車相對標定軌道運動，并將檢測探頭的檢出線圈電壓信號通過信號調理和采集與處理模塊記錄，得到裂紋深度?信號特征量標定曲線，然后對待檢軌道進行檢測，得到電壓信號；最后基于標定曲線提取實驗所得特征量對應的待檢軌道裂紋深度值。本發明通過檢測探頭的永磁體與被測軌道的相對運動作為激勵，簡單易行且優勢突出，適用于高速運動列車軌道的無損檢測，在特種設備和軌道交通等領域擁有極大的應用前景，將帶來巨大的社會效益。

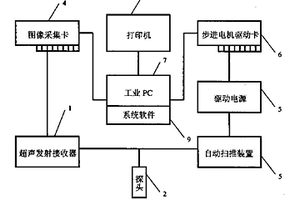

電器開關觸頭結合質量的超聲成像無損檢測方法及檢測系統 984

 0

本發明公開了一種電器開關觸頭結合質量的超聲成像無損檢測方法及其檢測系統,基于超聲無損檢測原理和圖像處理方法,采用水浸聚焦探頭對開關觸頭結合面進行逐點掃描,對每一點的超聲反射回波檢波信號采樣,組成結合面的超聲掃描圖像,選取合適閾值,運用圖像處理的方法分離超聲圖像中的結合區域與未結合區域,并且計算界面結合率。檢測檢測系統由超聲信號發生器、探頭、三維精密掃描平臺、圖像采集卡、步進電機驅動卡、步進電機驅動電源、工業控制計算機以及系統軟件組成。本發明自動化程度高,具有檢測準確、高效、可靠等特點,實現了開關觸頭結合質量的無損檢測。

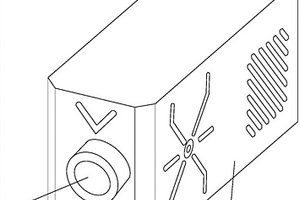

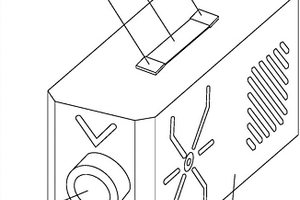

大型構件無損檢測用激光超聲檢測裝置及檢測方法 879

 0

本發明公開了一種大型構件無損檢測用激光超聲檢測裝置，包括電源、殼體、光學系統和控制系統，殼體的前端為激光出光口，光學系統包括激光器及透鏡組模塊、全反射鏡和二維振鏡；激光器及透鏡組模塊包括底板、外殼、激光器組件、變焦透鏡組和直流電機；所述激光器組件包括激光器、偏振光束鏡、衰減片和光反射探測器，二維振鏡包括X軸振鏡、X軸電機、Y軸振鏡和Y軸電機；控制系統包括振鏡驅動控制板、X軸驅動電路板、Y軸驅動電路板和激光控制板；本發明還公開了一種適用于大型構件無損檢測的激光超聲檢測方法。本發明設計新穎合理，便于攜帶，保養維護簡單，能量恒定，可單次檢測較大面積，有效提高了效率，實用性強，便于推廣使用。

適用于大型構件無損檢測的激光超聲檢測裝置及檢測方法 1126

 0

本發明公開了一種適用于大型構件無損檢測的激光超聲檢測裝置，包括電源、殼體、光學系統和控制系統，殼體的前端為激光出光口，殼體的上面板上設置有提手和提手座，光學系統包括激光器及透鏡組模塊、全反射鏡和二維振鏡；激光器及透鏡組模塊包括底板、外殼、激光器組件、變焦透鏡組和直流電機；所述激光器組件包括激光器、偏振光束鏡、衰減片和光反射探測器，二維振鏡包括X軸振鏡、X軸電機、Y軸振鏡和Y軸電機；控制系統包括振鏡驅動控制板、激光器溫控板、X軸驅動電路板、Y軸驅動電路板和激光控制板；本發明還公開了一種適用于大型構件無損檢測的激光超聲檢測方法。本發明便于攜帶，能量恒定，可單次檢測較大面積，有效提高了效率。

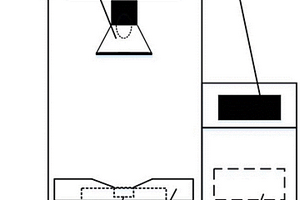

檢測黑箱及利用該檢測黑箱的蘋果霉心病無損快速檢測設備 992

 0

檢測黑箱及利用該檢測黑箱的蘋果霉心病無損快速檢測設備，檢測黑箱包括封閉的箱體，箱體內的底部設置有蘋果托臺，頂部布置有向蘋果托臺照射的LED光源，蘋果托臺的中心凹陷并設置光電二極管，周邊設置遮光海綿，光電二極管外接帶LCD顯示屏的核心處理器；檢測設備包括：光源模塊、光譜檢測模塊、處理器、人機交互模塊、穩壓電源模塊等，本實用新型整個檢測過程均在黑箱內完成，保證測量暗環境，排除了環境因素對測量過程的影響，保證了測量結果的精確性，同時基于近紅外光譜技術，采用窄帶LED光源和光電二極管，實現蘋果霉心病的無損快速檢測。

梨內部品質無損檢測的構建方法和一種梨內部品質無損檢測的方法 811

 0

本發明提供了一種梨內部品質無損檢測模型及其構建方法，屬于農產品檢測技術領域。本發明以梨果為對象，利用近紅外光譜技術，通過采集梨果的光譜數據，測量梨內部品質指標的真值，所述梨內部品質指標包括梨果的可溶性固形物含量(soluble solids contents，SSC)和/或可滴定酸(titratable acidity，TA)，結合光譜預處理，建立梨內部品質無損檢測模型。本發明構建了梨內部品質無損檢測的通用模型，在‘碭山酥梨’中能夠無損、快速和無污染的測量梨果的可溶性固形物含量SSC和/或可滴定酸TA。

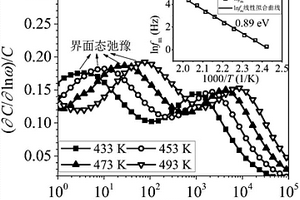

基于優化的頻域介電譜的氧化鋅壓敏電阻老化狀態無損檢測方法 951

 0

本發明公開一種基于優化的頻域介電譜的氧化鋅壓敏電阻老化狀態無損檢測方法，包括：1)設定溫度間隔，測量氧化鋅壓敏電阻在高溫下電容C的頻域響應特性；2)計算并繪制與頻率f的關系譜圖(角頻率ω＝2πf)；3)取不同溫度T下的譜圖中的極值頻率fm，繪制出縱坐標為lnfm，橫坐標為1000/T的譜圖，并通過線性擬合計算其活化能，活化能對應氧化鋅壓敏電阻晶界處的界面態能級。本發明通過測量氧化鋅壓敏電阻高溫下電容的頻域響應特性，采用一種新的表征方法，將界面態電子陷阱弛豫信號從直流電導掩蓋中提取出來，并將界面態電子陷阱弛豫活化能作為氧化鋅壓敏電阻老化狀態的評價參數。本發明對測試試樣無損傷，是評估氧化鋅壓敏電阻老化狀態的有效手段。
