河南新鄉有色金屬功能材料技術理論與應用

汽車內外飾用環?？咕鹉z及其制備方法 863

 0

本發明涉及汽車內外飾用功能材料技術領域，具體涉及一種汽車內外飾用環?？咕鹉z及其制備方法。該橡膠主要由以下原料制成：橡膠基體90~110份、促進劑1.5~3份、硬脂酸10~15份、石蠟7~10份、補強劑20~50份、香皂0.5~1.5份、防老劑1~3份、阻燃劑20~30份、硫化劑0.5~1份、納米氧化鋅2~6份、納米氧化銀2~6份、N?（三氯甲基硫）鄰苯二甲酰亞胺0.5~1份、聚六亞甲基胍磷酸鹽0.5~1份、納米殼聚糖20~25份、納米二氧化鈦10~15份、分散劑90~110份。各原料協同作用，具有顯著的抗菌性、空氣凈化性能和防污自潔性能，同時具有符合汽車內外飾用材料要求的機械強度和環保性能。

一步機械球磨制備層狀雙金屬氫氧化物的方法 881

 0

本發明公開了一種一步機械球磨制備層狀雙金屬氫氧化物的方法，屬于納米功能材料的合成技術領域。本發明的技術方案要點為：將二價金屬鹽和三價金屬鹽置于行星式球磨機的球磨罐中，再加入氨水和研磨球，以470r/min的轉速球磨2～3h，取出球磨后得到的漿液加入蒸餾水超聲、離心，并于120℃真空干燥至樣品恒重，研磨制得目標產物納米層狀雙金屬氫氧化物。本發明制得的層狀雙金屬氫氧化物穩定性高、結晶性好、成本低且工藝簡單，有利于大規模工業化生產，具有廣闊的應用前景。

Z型結構ZnIn₂S₄/Ag/Bi₂WO₆復合光催化劑的制備方法 722

 0

本發明公開了一種Z型結構ZnIn₂S₄/Ag/Bi₂WO₆復合光催化劑及其制備方法，屬于無機功能材料領域。將ZnIn₂S₄、Ag和Bi₂WO₆復合制得ZnIn₂S₄/Ag/Bi₂WO₆復合型光催化劑，其中ZnIn₂S₄、Ag和Bi₂WO₆三者質量比1：0.01?0.05：0.5?1。本發明中，Ag納米顆粒作為電子傳導的介質，能快速的將Bi₂WO₆導帶上電子轉移到ZnIn₂S₄的價帶并與ZnIn₂S₄價帶上的空穴復合，從而有效減少ZnIn₂S₄催化劑中光生電子和光生空穴的復合速率，提高了量子效率和ZnIn₂S₄光解水制氫催化活性；本發明方法操作條件溫和，容易控制。

光致發光波長穩定的紅光碳點的制備方法 1074

 0

本發明公開了一種光致發光波長穩定的紅光碳點的制備方法，屬于功能材料熒光碳點的制備技術領域。本發明的技術方案要點為：將苯二胺類化合物和氨基酸混合溶于去離子水后加入到高壓反應釜中并于160?280℃反應2?12h，再經過純化、干燥后得到光致發光波長穩定的紅光碳點。本發明所制備的紅光碳點呈現雙波段發射波長，在600nm及650nm具有較強的激發波長，且發射波長不依賴于激發波長而發生偏移；同時本發明具有制備工藝簡單、易批量生產等特點。

金屬基片上羥基磷灰石/蛋白質雜化材料的電沉積制備方法 966

 0

本發明涉及在金屬基鎢、銀、鉑、鈦上電沉積羥基磷灰石/蛋白質雜化材料的制備方法,屬于醫用生物材料制備技術領域。其特征在于:該材料是以硝酸鈣、牛血清白蛋白(BSA)、磷酸氫二銨、鎢、銀、鉑、鈦和氨水為原料。首先通過BSA的模板作用制備出納米羥基磷灰石/蛋白質雜化材料,然后將其加入正丁醇溶液中超聲,在恒定的電壓下進行電沉積。本發明制備的金屬基上沉積羥基磷灰石/蛋白質雜化材料形貌均一、沒有裂縫、結合牢固,作為功能材料具有潛在的醫學應用前景。整個制備過程能耗低、條件溫和、設備簡單且容易實現,因此是一種制備骨修復材料的理想方法。

三維石墨烯氧化錫碳復合負極材料的制備方法 847

 0

本發明公開了一種三維石墨烯氧化錫碳復合負極材料的制備方法，屬于無機功能材料的合成技術領域。本發明的技術方案要點為：三維石墨烯氧化錫碳復合負極材料是由尺寸均一的氧化錫納米晶均勻負載在三維石墨烯網狀結構中，并以鹽酸多巴胺作為氮源和碳源進行一步氮摻雜和碳包覆制得的。本發明有效地緩解了氧化錫在合金化和脫合金的過程中發生的體積膨脹，增強了鋰離子電池負極材料的穩定性。

TiO2-SrTaO2N復合光催化劑及其制備方法 845

 0

本發明公開了一種TiO2-SrTaO2N復合光催化劑及其制備方法，屬于無機功能材料領域。本發明的技術方案要點為：一種TiO2-SrTaO2N復合光催化劑，是通過將TiO2與SrTaO2N復合而形成的，其中TiO2與SrTaO2N的摩爾比為5-15:1。本發明還公開了TiO2-SrTaO2N復合光催化劑的制備方法。本發明與現有技術相比具有以下優點：TiO2與SrTaO2N的復合可以大大拓寬TiO2的光譜響應范圍，使TiO2在可見光區域有良好的吸收，提高了TiO2太陽能的利用率，TiO2與SrTaO2N的復合能夠有效減小光生電子和空穴的復合概率，提高TiO2光催化活性。

超薄團簇狀BiOBr納米光催化劑的制備方法 1129

 0

一種超薄團簇狀BiOBr納米光催化劑的制備方法，屬于化學功能材料技術領域，可解決現有的BiOBr調控形貌的制備過程中使用了醇類溶劑加熱分解后會產生醚類，或添加強堿會產生大量的廢水，造成環境污染的問題，本發明采用非離子型聚丙烯酰胺作為晶體成核橋聯劑，促進BiOBr由納米片組裝成超薄團簇狀，無需加入醇類或強堿等僅需控制反應時間就能得到不同形貌的BiOBr。

TiO2-BaTaO2N復合光催化劑及其制備方法 1114

 0

本發明公開了一種TiO2-BaTaO2N復合光催化劑及其制備方法，屬于無機功能材料領域。本發明的技術方案要點為：一種TiO2-BaTaO2N復合光催化劑，是通過將TiO2與BaTaO2N復合而形成的，其中TiO2與BaTaO2N的摩爾比為5-16:1。本發明還公開了該TiO2-BaTaO2N復合光催化劑的制備方法。本發明與現有技術相比具有以下優點：TiO2與BaTaO2N的復合可以大大拓寬了TiO2的光譜響應范圍，使TiO2在可見光區域有良好的吸收，提高了TiO2太陽能的利用率，TiO2與BaTaO2N的復合能夠有效減小光生電子和空穴的復合概率，提高TiO2光催化活性；本發明方法簡單，易控制。

一類含有偶氮功能化陰離子的紫外光響應離子液體及其制備方法和應用 925

 0

本發明公開了一類含有偶氮功能化陰離子的紫外光響應離子液體及其制備方法和應用，屬于功能化離子液體技術領域。本發明的技術方案要點為：一類含有偶氮功能化陰離子的紫外光響應離子液體，具有如下結構：陽離子：其中n＝8、10或12；陰離子：簡稱HPBA、簡稱PBA、簡稱MMR或簡稱MR。本發明還公開了該含有偶氮功能化陰離子的紫外光響應離子液體的制備方法及其在制作紫外光檢測功能材料中的應用。本發明的含有偶氮功能化陰離子的紫外光響應離子液體能夠在25℃用100W，365nm單波長冷光源紫外燈照射30秒實現光致異構，而且離子液體的光致異構性能好，光照后離子液體溶液的電導率可提高175％-375％。

含銀離子的鎳鈷層狀雙氫氧化物復合材料及其制備方法和應用 1194

 0

本發明公開了一種含銀離子的鎳鈷層狀雙氫氧化物復合材料及其制備方法和應用，屬于納米功能材料的合成技術領域。本發明的技術方案要點為：一種含銀離子的鎳鈷層狀雙氫氧化物復合材料，該含銀離子的鎳鈷層狀雙氫氧化物復合材料由鎳鈷層狀雙氫氧化物納米片層及吸附于納米片層之間及表面的銀離子組成。本發明還具體公開了該含銀離子的鎳鈷層狀雙氫氧化物復合材料的制備方法及其在制備抗菌材料中的應用。本發明制得的含銀離子的鎳鈷層狀雙氫氧化物復合材料結構中含有二維納米片層，吸附銀離子多且分散性較好；本發明的制備過程簡單，制得的復合材料由于負載銀離子，對革蘭氏陰性菌大腸桿菌和革蘭氏陽性菌金黃色葡萄球菌均具有一定的抑制作用。

異斯特維醇類金屬凝膠及其制備方法和應用 886

 0

本發明公開了一種異斯特維醇磺酸銀類超分子凝膠及其制備方法和其在納米銀制備中的應用，屬功能材料領域。該類凝膠劑是由天然產物異斯特維醇經酯化、磺化和成鹽制備而成，具有磺酸銀結構片段。結構如式1所示，其中R為烷烴基、芳香烴基。該類凝膠劑具有很好的凝膠性能，最低凝膠濃度低至0.2%w/v，并能通過綠色、方便的光致還原過程原位制備納米銀。該凝膠體系制備方法簡單、成本低、溶劑可回收再利用。所制備的納米銀粒徑均勻、方法簡單，為納米銀的制備提供了一種便利的模板。式1。

高分散性g-C3N4/TiO2光觸媒無機水溶膠制備方法 1049

 0

本發明公開了一種高分散性g?C3N4/TiO2光觸媒無機水溶膠制備方法，屬功能材料領域。該方法將g?C3N4/TiO2光觸媒在攪拌情況下以一定比例加入到含有無機分散劑的水溶液中，添加少量膠溶劑并調節懸浮液pH值，然后經剪切乳化和攪拌處理，得到穩定的高分散性g?C3N4/TiO2光觸媒中性無機水溶膠。制備工藝流程簡單，操作簡便，不使用有機分散劑和溶劑，制備成本低，制備得到的光觸媒水溶膠分散性和穩定性高，適合制備光觸媒漿液及涂層劑，有利于光觸媒在涂覆材料領域中應用。

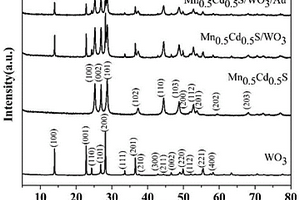

Mn_0.5Cd_0.5S/WO₃/Au負載型光催化劑的制備方法 955

 0

本發明公開了一種Mn_0.5Cd_0.5S/WO₃/Au負載型光催化劑及其制備方法，屬于無機功能材料領域。將WO₃和Au負載到Mn_0.5Cd_0.5S上制得負載型Mn_0.5Cd_0.5S光催化劑，其中：Mn_0.5Cd_0.5S、WO₃與Au質量比為1:0.2?0.5:0.02?0.05。本發明中，Mn_0.5Cd_0.5S與WO₃形成了Z?體系光催化系統，降低了電子?空穴的復合效率；納米Au粒子的引入不僅能與Mn_0.5Cd_0.5S/WO₃系統形成表面等離子體共振增強光吸收，還有利于Mn_0.5Cd_0.5S導帶電子的遷移，極大地提高了負載型催化劑的光催化活性。

含有Mn_0.5Cd_0.5S和Au負載型光催化劑的制備方法 1067

 0

本發明公開了一種含有Mn_0.5Cd_0.5S和Au負載型光催化劑及其制備方法，屬于無機功能材料領域。將MoO₂和Au負載到Mn_0.5Cd_0.5S上制得負載型光催化劑Mn_0.5Cd_0.5S/MoO₂/Au，其中：Mn_0.5Cd_0.5S、MoO₂與Au質量比為1:0.005?0.03:0.01?0.04。本發明中，MoO₂作為助催化劑加入到Mn_0.5Cd_0.5S中，降低了電子?空穴的復合效率；納米Au粒子的引入不僅能與Mn_0.5Cd_0.5S/MoO₂系統形成表面等離子體共振增強光吸收，還有利于Mn_0.5Cd_0.5S導帶電子的遷移，極大地提高了負載型催化劑的光催化活性，產氫速率高達108.154μmol h^?1。

Bi2WO6-SrTaO2N復合光催化劑及其制備方法 1074

 0

本發明公開了一種Bi2WO6-SrTaO2N復合光催化劑及其制備方法，屬于無機功能材料領域。本發明的技術方案要點為：一種Bi2WO6-SrTaO2N復合光催化劑，是由Bi2WO6與SrTaO2N粉體復合而形成的Bi2WO6-SrTaO2N復合光催化劑，其中Bi2WO6與SrTaO2N的摩爾比為5-15∶1。本發明還公開了該Bi2WO6-SrTaO2N復合光催化劑的制備方法。本發明與現有技術相比具有以下顯著優點：1.Bi2WO6與SrTaO2N的復合可以大大拓寬了Bi2WO6的光譜響應范圍，使Bi2WO6在可見光區域有良好的吸收，提高了太陽能的利用率；2.Bi2WO6與SrTaO2N的復合能夠有效減小光生電子和空穴的復合概率，提高Bi2WO6光催化活性；3.本發明的Bi2WO6-SrTaO2N復合光催化劑的制備方法簡單，易于控制。

利用金屬有機骨架MOF-5材料作為前驅物制備多孔氧化鋅微球的方法 759

 0

本發明公開了一種利用金屬有機骨架MOF-5材料作為前驅物制備多孔氧化鋅微球的方法，屬于功能材料氧化鋅的合成技術領域。本發明的技術方案要點為：利用金屬有機骨架MOF-5材料作為前驅物制備多孔氧化鋅微球的方法，具體包括采用加熱回流法合成MOF-5前驅物和利用MOF-5前驅物制備多孔氧化鋅微球等步驟。本發明操作工藝簡單易行，重復性較好，制備工藝對設備要求不高，易于大批量生產。特別是制備的氧化鋅微球的尺寸均一，結晶度較高，比表面積較大，因此在光電和催化等領域具有較好的應用前景。

蛋白質包覆的硫化銀納米線的制備方法 1131

 0

本發明涉及一種蛋白質包覆的硫化銀納米線及其制備方法,屬于表面修飾的功能納米材料制備技術領域。其特征在于:該蛋白質包覆的硫化銀納米線是以硝酸銀、牛血清白蛋白(BSA)和硫代乙酰胺(TAA)為原料。通過金屬離子和生物大分子的螯合作用形成銀離子的螯合物;該螯合物和硫代乙酰胺(TAA)釋放的硫離子在多孔氧化鋁模板中定位成核、逐漸組裝成納米線,然后分離清洗,得到蛋白質包覆的硫化銀納米線。本發明制備的蛋白質包覆的硫化銀納米材料形貌均一、長度和直徑可控,該產品有良好的光學性質,可作為生物光學材料如熒光探針等,有潛在的應用前景。整個制備過程能耗低、條件溫和、設備簡單和容易實現,因此是一種制備生物納米功能材料的理想方法。

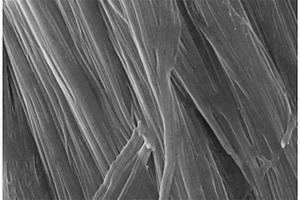

以棉纖維為模板制備松針狀氧化鋅的方法 1126

 0

本發明公開了一種以棉纖維為模板制備松針狀氧化鋅的方法，屬于無機功能材料氧化鋅的合成技術領域。本發明的技術方案要點為：一種以棉纖維為模板制備松針狀氧化鋅的方法，包括以下步驟：用摩爾濃度為1-6mol/L的氫氧化鈉溶液浸漬棉纖維4-10h或用摩爾濃度為2-6mol/L的氨水溶液浸漬棉纖維1-6h后于80-120℃干燥備用；將處理過的棉纖維浸漬在硝酸鋅與檸檬酸形成的溶膠中2-10h，然后于60-90℃干燥至形成凝膠；將凝膠在程序升溫爐內以1-10℃/min的升溫速率升溫至400-600℃煅燒2h制得松針狀氧化鋅。本發明以棉纖維為模板，利用溶膠-凝膠過程并調整反應參數合成了具有高效光催化活性和氣敏性能的松針狀氧化鋅。

ZnO-SrTaO2N復合光催化劑及其制備方法 1141

 0

本發明公開了一種TiO2-SrTaO2N復合光催化劑及其制備方法，屬于無機功能材料領域。本發明的技術方案要點為：一種TiO2-SrTaO2N復合光催化劑，是通過將ZnO與SrTaO2N復合而形成的，其中ZnO與SrTaO2N的摩爾比為5-15:1。本發明還公開了該TiO2-SrTaO2N復合光催化劑的制備方法。本發明與現有技術相比具有以下優點：ZnO與SrTaO2N的復合可以大大拓寬了ZnO的光譜響應范圍，使ZnO在可見光區域有良好的吸收，提高了ZnO太陽能的利用率，ZnO與SrTaO2N的復合能夠有效減小光生電子和空穴的復合概率，提高ZnO光催化活性。

溶解熱解法制備氧化錫的方法 910

 0

本發明公開了一種溶解熱解法制備氧化錫的方法,屬于一種功能材料的制備方法。本發明需要解決的技術問題是提供一種溶解熱解法制備氧化錫的方法,其工藝簡單,制造成本低,制備的氧化錫不含原子數大于6的其他元素,純度高性能好。本發明的技術方案要點是,溶解熱解法制備氧化錫的方法,將錫源和有機酸置于反應器中溶解,溶解溫度為20-290℃,攪拌反應0.1-240小時,得到前驅體,前驅體放入馬弗爐中煅燒熱解,煅燒溫度大于280℃,得到氧化錫。有機酸為乙酸、草酸、檸檬酸、酒石酸和烏頭酸的任一種。在溶解工序和熱解工序之間有用水或乙醇、乙醚、丙酮、氯仿有機溶劑中的任一種對前驅體進行的洗滌工序。本發明用于透明電極、太陽能和導電材料。

含有Mn_0.5Cd_0.5S和Cu₂O負載型光催化劑的制備方法 1180

 0

本發明公開了一種含有Mn_0.5Cd_0.5S和Cu₂O負載型光催化劑及其制備方法，屬于無機功能材料領域。將MoO₂和Cu₂O負載到Mn_0.5Cd_0.5S上制得負載型Mn_0.5Cd_0.5S光催化劑，其中：Mn_0.5Cd_0.5S、MoO₂與Cu₂O質量比為1:0.005?0.03:0.005?0.03。本發明中，Cu₂O與Mn_0.5Cd_0.5S形成p?n異質結，MoO₂作為助催化劑加入到復合光催化及中，降低了電子?空穴的復合效率有利于Mn_0.5Cd_0.5S導帶電子的遷移，極大地提高了負載型催化劑的光催化活性，產氫速率高達170.366μmol h^?1。

冰箱智能調濕果蔬盒 997

 0

本實用新型公開了一種冰箱智能調濕果蔬盒，包括盒體，盒體頂部設有上蓋板，盒體側壁上設有用于連通冷藏室的連通孔；盒體內設有調濕盒，調濕盒內設有自調濕功能材料塊，自調濕功能材料塊在其截面周向上與調濕盒內壁相貼合，自調濕功能材料塊的總長小于調濕盒總長度；自調濕功能材料塊的右端固連在調濕盒的右側壁上，自調濕功能材料塊的左端固連有滑板，滑板上開設有透濕口；調濕盒朝向果蔬盒內部空間的頂面及側面上均設有連通調濕盒與果蔬盒的透濕孔。本實用新型既利用了高濕度來對果蔬進行保鮮，又避免了冷凝水導致果蔬腐爛的現象，為果蔬盒儲存食品提供了良好、穩定的濕度條件，同時還極為節能，具有良好的使用效果、市場前景和推廣應用價值。

高濕度冰箱智能調濕果蔬盒 1062

 0

本發明公開了一種高濕度冰箱智能調濕果蔬盒，包括盒體，盒體頂部設有上蓋板，上蓋板上設有多個透濕通孔，上蓋板上表面于透濕通孔處設有自調濕功能材料塊；自調濕功能材料塊上罩設有調濕盒，調濕盒底部連接在上蓋板上；調濕盒鉸接有自調門；自調濕功能材料塊朝向自調門的一側中部凸起形成頂壓凸起，頂壓凸起與自調門之間設有間隙，自調濕功能材料塊的頂面與調濕盒頂部之間設有間隙。本發明利用自調濕功能材料塊的吸濕溶脹特性自動對果蔬盒進行吸濕或放濕，調濕過程無需人工手動操作，無須額外提供能量，能及時、有效地保持果蔬盒內的高濕度，減少果蔬盒內生成冷凝水的現象、大大改善果蔬盒的保鮮能力。
