有色金屬復合材料技術理論與應用

電池正極及其制備方法與應用 1013

 0

一種電池正極及其制備方法與應用，涉及鋰離子電池。電池正極設有金屬集流體、正極活性物質、黏合劑，正極活性物質通過黏合劑涂布在集流體上，正極活性物質包括碳基/硫/銅復合材料、導電劑，金屬集流體為Cu集流體或Cu合金集流體。將硫源加在溶劑中溶解，再加入碳源，超聲處理后真空抽濾，再烘干后得到碳基/硫復合材料；然后用化學鍍銅活化液活化碳基/硫復合材料，在化學鍍銅銅源溶液中施鍍，真空抽濾、烘干后得碳基/硫/銅復合材料,再與導電劑混合并研磨得正極活性物質粉末，并與黏合劑溶液混合，得正極活性物質粉體漿料，然后涂布在金屬集流體上，所得正極極片干燥后除去溶劑即得電池正極。所述電池正極可在制備鋰流電池中應用。

耐高溫低熱膨脹系數的鋁基/PMOS基復合層狀材料的制備方法 1142

 0

本發明公開了一種耐高溫低熱膨脹系數的鋁基/PMOS基復合層狀材料的制備方法，包括以下步驟：首先制得PMOS/莫來石/Si3N4雜化材料，然后通過在Al?Cu?Mg?Si合金中加入Fe、Ni或Ag、Si3N4，制得鋁基復合材料，最后將制得的PMOS/莫來石/Si3N4雜化材料、鋁基復合材料、PMOS/莫來石/Si3N4雜化材料復合制得層狀材料，層與層之間采用粘合層材料粘結而成，制得的層狀材料在200?400℃熱處理，制得鋁基/PMOS基復合層狀材料。該發明制得的復合層狀材料力學性能好，強度大，耐高溫性能優異，熱膨脹系數低。

高復合性能含苯并咪唑的芳香族聚合物纖維及其制備方法 1014

 0

本發明公開的高復合性能含苯并咪唑芳香族聚合物纖維是先將該纖維靜態浸泡或動態連續含有過渡金屬離子的有機極性溶劑和水制成的混合溶液中反應烘干，然后再靜態浸泡或動態連續通過在含多氨基的胺類化合物的乙醇溶液中反應真空烘干即可得到表面含有與樹脂可反應的活性氨基的纖維，用制備的芳綸III纖維與環氧樹脂形成的復合材料的層間剪切強度為52?58MPa，浸膠絲強度為5.5?5.8GPa；用制備的聚酰亞胺纖維與環氧樹脂形成的復合材料的層間剪切強度為35?40MPa，浸膠絲強度為3.3?3.5GPa。由于本發明是采取的先絡合后配位接枝方法，因而既不破壞纖維本體的物理化學結構，降低纖維本體力學性能，又能夠實現無損傷改性獲得高復合性能的芳香族聚合物纖維。

電磁裝置用的電磁塊 1054

 0

本發明公開了一種電磁裝置用的電磁塊，所述電磁塊由鐵基非晶合金復合材料的組成，其中鐵基非晶合金復合材料的合金成分為：FeaGabYcVdZrxCoyBz，其中a，b，c，d，x，y，z為原子百分比，80≤a≤84，5≤b≤7，c的值為0或2，0≤d≤3，0≤x≤2.01，9≤Co≤11，3≤z≤5。本發明的電磁裝置用的電磁塊具有優秀的電磁性能和耐腐蝕性能，能夠有效解決現有電磁塊電磁性能不足的問題，其具有低優異的耐腐蝕性能能夠防止電磁塊電磁性能的衰減，降低了電磁裝置的能耗。

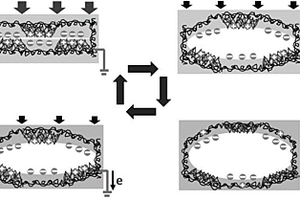

柔性納米摩擦發電機、制備方法及制成的傳感器 1035

 0

本發明涉及一種單結構的多孔柔性納米摩擦發電機、制備方法及制成的傳感器。所述柔性納米摩擦發電機包括柔性導電復合材料，其中，所述柔性導電復合材料為多孔結構；所述柔性導電復合材料包括柔性高分子材料和分散在柔性高分子材料中的納米導電材料；所述納米導電材料連接至等電位。本發明的柔性納米摩擦發電機、制備方法及制成的傳感器，使形成的產品結構簡單、穩定性高、耐磨損、化學性能穩定，利用復合材料內部結構實現能源轉換和對人體運動信息的探究。

長效抗菌再生纖維素纖維 1134

 0

本發明公開了一種長效抗菌再生纖維素纖維，所述長效抗菌纖維素纖維主要由再生竹纖維素與碳納米管形成的混合液經單向冷凍干燥后制得具有單向定向孔的碳納米管/纖維素復合材料，然后將銀離子通過浸泡法組裝到碳納米管/纖維素復合材料中，再利用水合肼將碳納米管/纖維素復合材料內部的銀離子還原成納米銀顆粒，最終得到本發明的長效抗菌再生纖維素纖維。所述長效抗菌再生纖維素纖維將納米銀顆粒包覆在其單向定向孔中，銀納米顆粒粒徑小、粒徑分布均勻，銀納米顆粒在碳納米管/纖維素復合材料中附著牢固，多次洗滌、揉搓均無銀納米顆粒脫落，具有長效的抗菌性能。

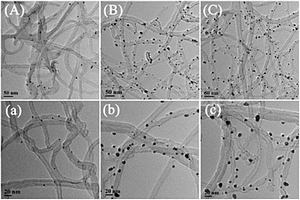

基于雙親聚合物制備的碳納米管/金納米粒子復合功能涂層 1204

 0

本發明公開了一種基于雙親聚合物制備的碳納米管/金納米粒子復合功能涂層。本發明利用可逆加成斷裂鏈轉移(RAFT)聚合法合成雙親聚合物P(St/VM-co-MA)，并以該聚合物為組裝基元，通過π-π相互作用與CNT發生共組裝，后加入氯金酸(HAuCl4)并用硼氫化鈉(NaBH4)進行還原，成功制備出P(St/VM-co-MA)/Au/CNT復合材料；通過改變氯金酸的加入量調控P(St/VM-co-MA)/Au/CNT復合材料的形態及大小，所制備的P(St/VM-co-MA)/Au/CNT中金納米粒子高度分散，粒徑均勻，緊密地負載于CNT表面，有效提高了復合材料的導電性；利用復合材料構建功能涂層，所得功能涂層具有傳感性能，可有效實現對多巴胺(DA)和撲息熱痛(PAT)的同時檢測，具有高靈敏性、良好的重復性和穩定性。

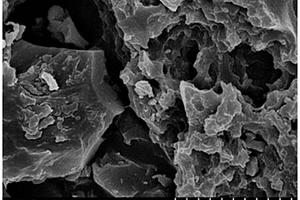

一鍋原位固相法制備鋰-硒電池正極材料SeSx/NCPAN 1227

 0

本發明公開了一種一鍋原位固相法制備SeSx/NCPAN復合材料的方法，稱取一定質量配比的Se，S和PAN，混合后研磨均勻，壓片；將所得的壓片真空密封于石英管中，將石英管放入馬弗爐中加熱反應即目標產物SeSx/NCPAN。通過SEM表征發現本發明制備的SeSx/CPAN復合材料具有多孔網絡狀，這種多孔網絡狀結構可以有效緩沖電池在充放電過程中的體積膨脹，是一種很有潛力的鋰離子電池正極材料。本發明的操作步驟簡單，設備要求簡單，制備周期短，為原位制備Se/C, S/C或SeSx/C復合電極材料提供了新思路。

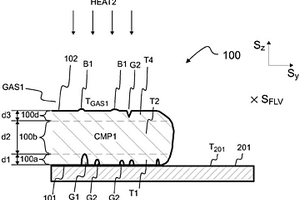

具有表面粗糙度的復合結構 697

 0

本發明涉及提供具有微起伏表面層的復合結構。本發明提供在制造復合物及其產品時調節微起伏表面層的粗糙度水平的方法。微起伏表面層可覆蓋復合產品的全部表面，或復合產品的至少一部分表面?？赏ㄟ^控制工藝參數增加或降低微起伏表面層的粗糙度。特別是，提供一種增加復合材料粗糙度的方法，該復合材料包含具有第一表面粗糙度的第一表面層，通過加熱軟化所述復合材料的所述第一表面層，通過冷卻所述軟化的表面層提供所述復合材料表面的第二表面層，該第二表面層具有第二表面粗糙度。本發明還提供確定和視覺觀察復合產品表面上微起伏表面層粗糙度的方法。

用于制備吸波膜的材料、吸波膜及吸波膜制備方法 772

 0

本申請公開了一種用于制備吸波膜的復合材料，基于該復合材料制備的吸波膜以及吸波膜的制備方法。本申請的復合材料包括樹脂體系和填料，樹脂體系包括樹脂和固化劑，填料的主要成分為磁性粉體，填料中添加有導電粉體，導電粉體為碳粉和/或石墨粉。本申請的復合材料，創造性的在填料中加入導電性良好的導電粉體，使得制備出的吸波膜的方阻減低，從而使得吸波膜能夠滿足不同領域的應用需求。特別是，控制導電粉體和磁性粉體的用量，可以制備出一系列的不同電阻值的吸波膜，提高了吸波膜的應用價值。

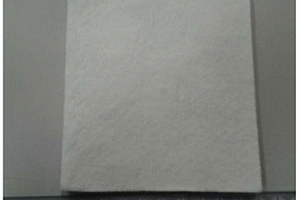

復合纖維增強疏水SiO2氣凝膠及其制備方法 678

 0

本發明屬于先進復合材料領域，具體涉及一種復合纖維增強疏水SiO2氣凝膠及其制備方法。本發明方法以適當的硅源為前驅體，采用溶膠-凝膠法，將處理好的復合纖維與溶膠充分混合后，進行老化處理，然后進行表面修飾，在凝膠表面接上疏水基團，達到疏水效果，并通過溶劑置換采用表面張力小的溶劑置換凝膠中表面張力大的乙醇、水等溶劑，減小干燥時液體間的毛細孔張力，從而減少常壓干燥過程中因溶劑蒸發引起凝膠塌陷的現象，最后進行常壓干燥，制備出了一種疏水性的SiO2氣凝膠復合材料，該方法簡單快捷，降低了生產成本，且同時提高了復合氣凝膠的強度和韌性，擴大了SiO2氣凝膠在不規則物件表面的應用。

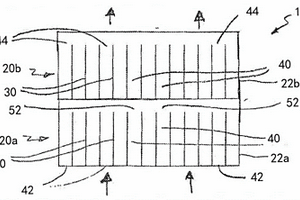

霧消除和污染物去除裝置和方法 983

 0

一種用于從氣流去除含液體小滴和污染物的集成裝置包括多個通路和多個暴露的表面部分，這些表面部分中的不同部分沿著多個通路中的不同通路安置。多個通路包括用于使氣流流動通過的入口和出口，其中每個通路包括至少一個區段，至少一個區段被配置成擾動在入口與出口之間的氣流的至少一部分的流動。這種氣體擾動促進了氣流與暴露表面的接觸。暴露表面的部分包括吸附劑-聚合物-復合材料，吸附劑-聚合物-復合材料適于吸附元素和氧化汞蒸氣。暴露的表面安置成加強含液體小滴與元素和氧化汞蒸氣的去除。

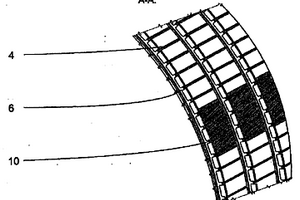

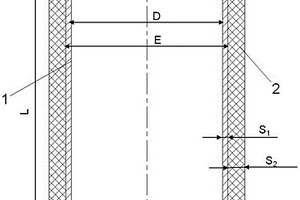

模擬產生預應力的方法 725

 0

本發明公開了一種模擬產生預應力的方法，包括建立金屬轉筒的幾何模型、建立纏繞復合材料的幾何模型、確定金屬轉筒和纏繞復合材料的物理參數、對纏繞復合材料施加溫度載荷、調整纏繞復合材料的溫度載荷、觀察計算結果等步驟。本發明通能夠計算出纖維纏繞金屬轉筒的變形和應力，為模擬纖維纏繞金屬轉筒的狀態提供了一種實驗方法。本發明方法簡單，通過調整溫度就可以實現不同預應力狀態的模擬。

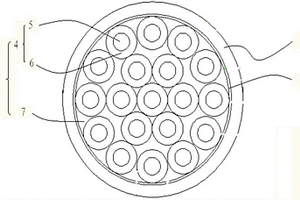

電纜及其制備方法 1145

 0

本發明公開了提供一種電纜及其制備方法，包括電纜內芯，及由內到外依次包覆在所述電纜內芯外、用于提高所述電纜耐磨性和柔韌性的屏蔽層和護套層，所述電纜內芯由多根絕緣芯線絞合而成；每一所述絕緣芯線包括導體，及包覆在所述導體外的絕緣層；其中，所述護套層和所述絕緣層由丁腈聚氯乙烯復合材料或丁腈聚乙烯復合材料制得。本發明的有益效果：提高了電纜的抗老化性和耐磨性，且改善了電纜的拉伸強度，增強了電纜的整體柔韌性，能夠更好的保護絕緣層內的導體。

表面包覆改性的鋰離子電池正極材料及其制備方法 880

 0

本發明公開了一種表面包覆改性的鋰離子電池正極材料，其為核殼型結構，且內核主要為鋰離子電池正極材料，內核外部包覆有主要由Li3V2(PO4)3和碳素材料組成的包覆改性復合材料，包覆改性復合材料的質量為內核中鋰離子電池正極材料質量的1%～15%，其中，Li3V2(PO4)3在包覆改性復合材料中的質量分數為70%～99%，碳素材料在包覆改性復合材料中的質量分數為1%～30%；其制備方法包括，先配制一溶膠，然后將正極材料加入溶膠中，經過干燥、燒結處理后，即可得到本發明的產品。本發明的鋰離子電池正極材料具有結構穩定性強、電導性強、抗腐蝕性強、循環壽命延長等優點。

淀粉改性白炭黑/橡膠復合填料的制備方法 709

 0

本發明涉及一種淀粉改性白炭黑/橡膠復合材料的制備方法，該方法在于利用傳統的橡膠加工設備，將預先糊化好的淀粉糊均勻分散到白炭黑/橡膠復合材料中，即得到淀粉改性白炭黑/橡膠復合材料。引入的淀粉大分子鏈與白炭黑表面的硅羥基相互作用，增強填料在橡膠基體中的分散，提高了白炭黑/橡膠復合材料的抗濕滑和耐磨性能，降低其滾動阻力。本發明的方法簡單易行，不改變橡膠的傳統加工方式，生產周期短，原材料成本低，環境友好，適用于制備各種硫化橡膠制品，具有廣闊的應用前景。

鋰離子二次電池的氧化硅/碳復合負極材料及其制備方法 844

 0

本發明涉及一種鋰離子二次電池的氧化硅/碳復合負極材料及其制備方法。它是以含有碳源的硅氧化物為原料，采用溶膠凝膠法制備出SiO2、SiO與熱解碳組成的干凝膠前驅體，再經過補充加入碳源進行高能球磨混合、高溫固相熱解碳化并部分還原硅氧化物與球磨粉碎得到最終復合材料產物；其中，氧化硅/碳復合材料中SiO2與SiO的質量比為2-6∶1；熱解碳占復合材料總重量的40％-70％。本發明制得的SiO2、SiO與熱解碳復合材料容量高、循環壽命長、倍率性能好，應用于鋰離子二次電池中，可顯著提高其比能量。本發明制作方法設備簡單、易于操作、工藝條件易控，適合于規?；a。

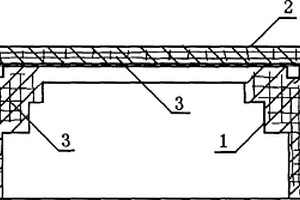

鋼架硅塑復合井具及其制備方法 1085

 0

一種鋼架硅塑復合井具及其制備方法，它涉及井具，它解決了裝飾效果差，易被盜，井具的重量重，使用壽命短，底蓋和吻合性不好，噪音大的問題。本發明的鍋底和上蓋采用鋼架硅塑復合材料，井字形或網狀鋼筋骨架由硅塑復合材料包裹，鍋底呈弧形。制備方法：一、由高壓聚乙烯、將粉碎的廢棄塑料和粉煤灰的配比混合均勻；二、制作模具，在模具內埋入井字形或網狀鋼筋骨架；三、將硅塑復合材料灌注到模具中；四、在溫度為-20～-30℃的條件下冷卻凝固，在4000～6000Mpa的壓力下液壓成型，制備出鋼架硅塑復合材料井具。本發明廢物利用，資源再生，凈化環境；具有抗壓、抗拉伸、抗沖擊性的優點。

氣凝膠組合物及其制造和使用方法 825

 0

組合物包括氣凝膠組分并且具有低熱導率。制備漿料或復合材料的方法包括，例如，使所述氣凝膠組分與表面活性劑、粘結劑及其它成分如纖維組合。所述組合物可以是能夠用于涂覆應用或自支撐剛性復合材料的漿料。

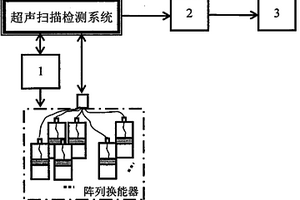

基于柔性超聲陣列換能器的多聲束自動掃描成像方法 923

 0

本發明屬于無損檢測技術領域,涉及一種基于柔性超聲陣列換能器的多聲束自動掃描成像方法。本發明方法的實現主要包括:多聲束自動插補掃描、多聲束掃描成像信息提取與重構、多聲束掃描成像顯示等幾個主要流程步驟。本發明根據超聲檢測通道的組合和聲束覆蓋法則,實現多模式和不同分辨率的多聲束超聲自動插補掃描,使超聲掃描效率成倍提高,表面檢測盲區和縱向分辨率可以達到0.15mm左右;利用超聲波在復合材料等結構中傳播產生的時域和幅值二維信息進行掃描成像方法,通過成像方式再現零件中的多種信息,通過建立成像域與被檢測零件之間的單值映射關系,實現大型復合材料等結構不丟失檢測點信息的多聲束自動插補掃描檢測結果成像顯示。

干摩擦自潤滑滑動軸承 852

 0

本發明公開了一種干摩擦自潤滑滑動軸承,其由三層復合材料軋制而成,該三層復合材料包括金屬基板、燒結于金屬基板一面的球狀多孔銅粉層和滲入并覆蓋銅粉層的減摩耐磨材料層,其中銅粉層的重量百分比組成為:8%的錫粉、3%的鋅粉,其余為銅粉;減摩耐磨材料層的重量百分比組成為:40～60%的聚四氟乙烯,10～15%的聚酰亞胺,3～6%的二硫化鉬,其余為四氟乙烯-全氟烷氧基乙烯基醚共聚物(PFA)。該干摩擦自潤滑滑動軸承具有起始摩擦系數小,產熱少,形成轉移膜容易,對磨軸損傷小等優點,同時由于制造原料中不含鉛及甲苯等有害物質,故可將它的應用擴展到食品、制藥、水工、飲料、醫用機械等領域。

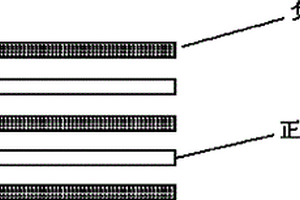

復合負極材料鋰離子電池 1052

 0

本發明公開了一種復合負極材料鋰離子電池,由正電極、隔膜、負電極構成極板組,正電極被封裝在隔膜口袋中,負電極含有鈦酸鋰和石墨復合材料。將裝有正電極的隔膜口袋和負電極之間用另一層隔膜隔開,采用“S”形疊片方式;或者采用裝有正電極的雙層隔膜口袋和負電極直接疊放。負電極寬度與隔膜口袋寬度相同。負電極材料組成組分及重量份含量如下:鈦酸鋰和石墨復合材料:80～87份,黏結劑4～7份,導電劑6～7份,吸液劑3～6份。鈦酸鋰和石墨復合材料組分及重量份含量如下:鈦酸鋰:85～90份,石墨10～15份。鈦酸鋰和石墨復合材料采用機械合金法制得。本發明結構簡單、易于加工制造、更安全;適合電動車和特種電源使用。

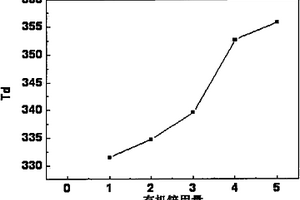

高耐熱性的熱固性樹脂組合物及其制作的覆銅箔層壓板 740

 0

本發明提供一種高耐熱性的熱固性樹脂組合物及其制作的覆銅箔層壓板,該高耐熱性的熱固性樹脂包括組分及其重量份如下:溴化環氧樹脂20-70份、硬化劑1-30份、促進劑0-10份、有機熱穩定劑0.1-20份、無機填料0-60份、及溶劑適量,其中,有機熱穩定劑為含鋅有機物;使用該高耐熱性的熱固性樹脂組合物制作的覆銅箔層壓板包括數個疊合的預浸體、及壓覆于數個疊合的預浸體一面或兩面上的銅箔,每一預浸體包括基料及通過含浸干燥后附著在基料上的高耐熱性的熱固性樹脂組合物。本發明提供的高耐熱性的熱固性樹脂組合物采用含鋅有機物的有機熱穩定劑,制成的熱固性樹脂組合物耐熱性高,可以顯著提高復合材料的熱分解溫度,從而提高復合材料的耐熱性;此外,由該高耐熱性的熱固性樹脂組合物制作的覆銅箔層壓板綜合性能良好,具有高耐熱性,滿足在印制電路板加工和裝配中的要求。

形成碳包覆的放射性顆粒的可注射放射性組合物的方法 829

 0

形成可注射的放射性組合物的方法,所述方法包括下述步驟:(A)將固體形式的锝沉積到石墨坩堝上;(B)預加熱該固體形式的锝以除去任何載體;(C)等離子體燒蝕所述锝和部分的石墨坩堝;(D)使碳和锝金屬在氣相中共濃縮以在惰性氣體中產生納米顆粒復合材料氣溶膠;(E)使用靜電沉淀器將該納米顆粒復合材料分散在含有低濃度表面活性劑的水中;(F)通過使用已知孔徑大小的親水性膜進行過濾來對納米顆粒分散體進行粒度分級。

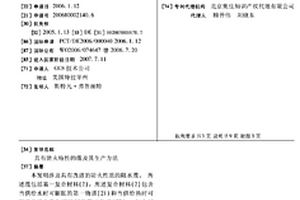

具有防火特性的纜及其生產方法 1070

 0

本發明涉及具有改進的防火性質的阻水纜。所述纜包括第一復合材料(2),所述復合材料(2)包含當供給水時可膨脹的第一物質(21)和當供給熱時可發泡并適于產生玻璃層的第二物質(22)。復合材料(2)還包含第一物質(21)和第二物質(22)所粘結的基材(31-33)。復合材料(2)可通過在溶劑(33)中溶解第一物質(21)和第二物質(22)并將所述溶液引入到支承材料(31)中或施加到支承材料(31)上而生產。

超細晶粒細化劑預制塊及其制備工藝 1103

 0

一種超細晶粒細化劑預制塊及其制備工藝,屬于材料領域。本發明超細晶粒細化劑預制塊成分及其重量百分比為Ti 20～50%,C 4.5～11%,其余為Al,其中Ti∶C比為4.5∶1;(1)按上述比例配好的Ti粉、C粉、Al粉在惰性氣體保護下球磨混粉;(2)將混好的粉末冷壓成粉料坯;(3)壓制好的粉料坯在惰性氣體保護下存放;(4)粉料坯經高溫真空反應燒結后冷卻,即得所需原位自生TiC/Al復合材料超細晶粒細化劑預制塊。本發明利用高溫真空反應燒結法超細晶粒細化劑預制塊,通過高溫真空反應燒結工藝所得復合材料預制塊致密度高,無熱力學非穩定相的存在,反應生成TiC顆粒細小、表面潔凈、與鋁有良好的共格效應。

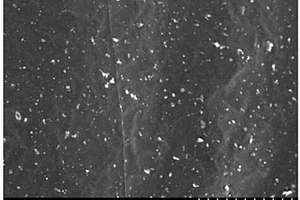

納米氧化鋅填充聚酰亞胺材料 775

 0

本發明提供了一種納米氧化鋅填充聚酰亞胺材料及其制備方法。它是以3,3’,4,4’-二苯醚四羧酸二酐和4,4’-二苯醚二胺為單體,合成聚酰胺酸溶液與納米氧化鋅經濕法混合,再經高溫熱處理制成粉狀聚酰亞胺復合材料。將該粉狀復合材料置于模具中,在330-400℃和30-100MPa條件下制成模壓制品。它具有優良的力學、耐熱性能和耐摩性能。

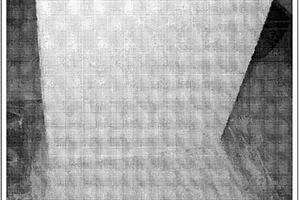

支撐負載及耐損傷的積層式飛機窗戶 836

 0

本發明涉及一種由透明復合材料組成的交通工具窗戶,其中所述復合材料包含纖維及一基體材料,其允許所述交通工具窗戶支撐所述窗戶區域所產生的結構負載,以及即使是所述交通工具窗戶損壞傷時(耐損傷)也可提供窗戶功能,其中所述纖維及所述基體材料是透明及基本上具有相同的折射率。根據本發明的交通工具窗戶是被揭露為耐損傷、可支撐負載、便宜與容易使用,及相較于現有交通工具占用較少的組裝空間。

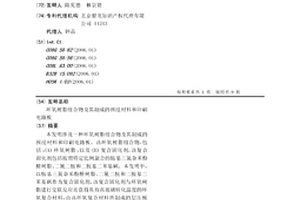

環氧樹脂組合物及其制成的預浸材料和印刷電路板 1096

 0

本發明涉及一種環氧樹脂組合物及其制成的預浸材料和印刷電路板。該環氧樹脂組合物,包括:(A)環氧樹脂;以及(B)復合固化劑,該復合固化劑包括按照特定比例混合的胺基三氮雜苯酚醛樹脂、二氰二胺和二胺基二苯基砜。本發明中,以胺基三氮雜苯酚醛樹脂、二氰二胺和二胺基二苯基砜作為復合固化劑,該復合固化劑與環氧樹脂進行交聯反應而獲得具有高玻璃轉化溫度的環氧復合材料,由該環氧復合材料所制成的層壓板或印刷電路板具有高的玻璃轉化溫度以及良好的耐熱性、耐化性、韌性、可加工性與電氣特性。

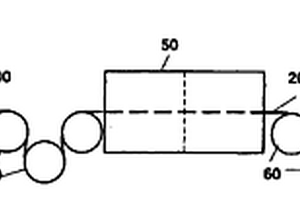

制備均勻高強紗和纖維片材的方法 1153

 0

制備具有出眾的紗間纖度、韌度和彈性模量均勻性的高強紗以及均勻的單向纖維片材的方法。由這些紗和纖維片材制成的防彈道復合材料具有改進的防彈均勻性。拉伸紗、纖維片材以及由其制備的制品比現有技術的更均勻,并且可用于需要沖擊吸收性和防彈性的應用中,例如身體裝甲、頭盔、胸甲、直升機座椅、防碎層;例如皮筏、獨木船、自行車和小船的復合材料運動裝備;以及在釣魚線、帆、繩索、縫線和織物中。
