廣東湛江有色金屬材料制備及加工技術理論與應用

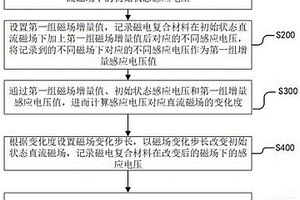

磁電復合材料傳感器的測試方法及系統 771

 0

本發明提供了一種磁電復合材料傳感器的測試方法及系統，設置初始狀態直流磁場并記錄磁電復合材料在初始狀態直流磁場下的初始狀態感應電壓，進而設置第一組磁場增量值并記錄磁電復合材料在初始狀態直流磁場下加上第一組磁場增量值后對應的不同感應電壓，將記錄到的不同磁場下對應的不同感應電壓作為第一組增量感應電壓值，通過第一組磁場增量值和第一組增量感應電壓值計算感應電壓對應直流磁場的變化度，以磁場變化步長改變初始狀態直流磁場，由此獲取感應電壓達到最高值時的直流磁場值，實現了根據較小的步長磁場變化控制電壓變化達到磁電復合材料的電壓最高值的優化效果。

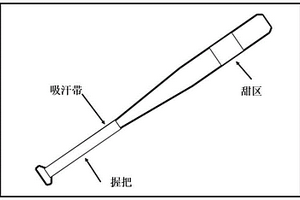

碳纖維增強樹脂復合材料及其制備方法和應用、棒球棍 1190

 0

本發明提供了一種碳纖維增強樹脂復合材料及其制備方法和應用、棒球棍，屬于體育器材材料技術領域。本發明將石墨烯和碳納米管添加至碳纖維增強樹脂基復合材料中，所制備的碳纖維增強樹脂基復合材料中，碳納米管和石墨烯均勻分散在樹脂基體中，且石墨烯和碳納米管能形成有效的協同作用，有助于碳纖維與樹脂基體之間產生更強的結合力，從而賦予碳纖維增強樹脂基復合材料更好的彈性模量和高耐磨性。

甲基丙烯酸鋅/天然橡膠復合材料及其制備方法 1003

 0

本發明屬于天然橡膠復合材料技術領域，具體公開了一種甲基丙烯酸鋅/天然橡膠復合材料及其制備方法。本發明先將氧化鋅、分散劑和水混合分散，然后與甲基丙烯酸進行反應，制備甲基丙烯酸鋅分散液；然后使甲基丙烯酸鋅分散液與天然乳膠和穩定劑的混合溶液反應，得到甲基丙烯酸鋅/天然橡膠母煉膠；最后再對甲基丙烯酸鋅/天然橡膠母煉膠進行后處理，得到甲基丙烯酸鋅/天然橡膠復合材料。本發明公開的甲基丙烯酸鋅/天然橡膠復合材料的制備方法，克服了甲基丙烯酸鋅粉末對環境及操作人員存在危害的問題，也規避了對橡膠性能產生損害的可能。同時，顯著地提升了甲基丙烯酸鋅/天然橡膠復合材料的綜合性能。

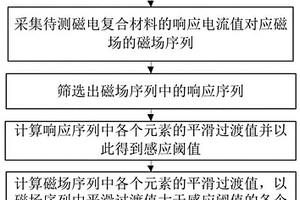

磁電復合材料的電極化感應測量方法及系統 961

 0

本發明公開了一種磁電復合材料的電極化感應測量方法及系統，將待測磁電復合材料于磁場中進行勻速往復運動；用于采集待測磁電復合材料的響應電流值對應磁場的磁場序列；用于篩選出磁場序列中的響應序列；用于以響應序列計算得到感應閾值；用于獲取磁場序列中與感應閾值差值的絕對值最小的磁場強度值作為磁場水平值；穩態電流輸出單元，用于記待測磁電復合材料的磁場水平值對應的電流值作為穩態電流，能夠篩選出穩定的響應電流信號值，去除掉磁電復合材料的異常耦合響應，提高電極化感應信號采集的速度和精度，去除了異常耦合響應的雜波干擾，提高磁電復合材料電流測量的精準度。

氮化釩-氮摻雜碳復合材料的制備及應用 1104

 0

本發明公開了一種氮化釩?氮摻雜碳復合材料的制備及應用，所述氮化釩?氮摻雜碳復合材料的制備方法，包括如下步驟：S1.將三氯化釩或硝酸釩與六亞甲基四胺按一定配比分別溶于一定量的乙醇中，釩離子的摩爾濃度為0.01~0.5mol L?1，六亞甲基四胺與釩離子的摩爾比為(0.5~8):1；S2.在連續攪拌下，向六亞甲基四胺的乙醇溶液中逐滴加入釩離子溶液，生成淺綠色的沉淀，為釩離子與六亞甲基四胺形成的有機金屬框架材料(V?MOF)；S3.將此有機金屬框架材料(V?MOF)用無水乙醇反復洗滌，離心分離后真空干燥；S4.將所得有機金屬框架材料在氨氣氛圍中于700~900℃下熱處理，得到氮化釩?氮摻雜碳復合材料。本發明提供的氮化釩?氮摻雜碳復合材料的制備方法是以三氯化釩或硝酸釩為釩源，以六亞甲基四胺為碳源和氮源，以所形成的釩基有機框架材料為前驅體，通過熱處理技術制備得到復合材料。由該制備方法制得的氮化釩?氮摻雜碳復合材料比表面積大，具有良好的電催化氮還原產氨活性。

綠色、原位、粒徑可控的金、銀納米粒子/天然橡膠納米復合材的制備方法 834

 0

本發明提供了一種綠色、原位、粒徑可控的金、銀/天然橡膠納米復合材料的制備方法，在一定的溫度下，分別向氯金酸或硝酸銀的水溶液中，加不同量入天然橡膠膠乳溶液，不額外引入還原劑和穩定劑，在一定的時間內制備天然橡膠/金(銀)有機無機納米復合材料；該制備方法低碳、環保，制備工藝簡單、容易操作，為制備彈性體/貴金屬納米復合材料提供參考，同時也為拓展貴金屬納米粒子在柔性光電子器件等領域的應用提供了新思路。

利用靜電自組裝制備天然橡膠-碳納米管復合材料的方法 830

 0

本發明提供了一種利用靜電自組裝制備天然橡膠-碳納米管復合材料的方法,采用表面活性劑對碳納米管進行表面改性使其帶上正電荷,然后再與帶負電荷的乳狀天然橡膠直接共混,利用靜電吸附原理自組裝制備天然橡膠-碳納米管復合材料,該制備方法實現了碳納米管在天然橡膠中的均勻分散,且與天然橡膠的相容性好,為制備綜合性能優異的納米復合材料橡膠制品提供了技術保證。

改性天然橡膠接枝改性強威粉增強天然橡膠復合材料的制備方法 1196

 0

本發明涉及一種改性天然橡膠接枝改性強威粉增強天然橡膠復合材料的制備方法，屬于復合材料生產技術領域，具體是在強威粉中加入適量的偶聯劑、陰離子表面活性劑和乙醇溶液，超聲分散處理后加入適量的去離子水并攪拌超聲分散，隨后加入適量的乳狀改性天然橡膠，制備強威粉乳液分散體；同時采用適量的非離子表面活性劑對適量的對乳狀天然橡膠進行穩定，將強威粉乳液分散體均勻地混合到乳狀天然橡膠中，得到膠乳狀態的改性天然橡膠接枝改性強威粉-天然橡膠復合材料；將該復合材料進一步通過標準中國橡膠常規加工工藝，得到干膠狀態的改性天然橡膠接枝改性強威粉-天然橡膠復合材料；采用本發明制備的復合材料性能好。

天然橡膠復合材料及其制備方法 827

 0

本發明涉及橡膠技術領域，更具體地，本發明涉及一種天然橡膠復合材料及其制備方法。一種天然橡膠復合材料，包括以下成分：橡膠組分、填料、偶聯劑、交聯劑；所述偶聯劑為JL?G端胺基羥醇酯偶聯改性劑。本發明采用橡膠組分、填料、偶聯劑、交聯劑共同制備了天然橡膠復合材料，制備所得天然橡膠復合材料價格低廉，抗撕裂、抗拉伸、抗濕滑性能良好，不易生熱，可用于輪胎、膠管、鞋類等天然橡膠制品。本發明制備所得天然橡膠復合材料的硫化膠片的拉伸強度≥32MPa，拉斷伸長率≥970％，300％定伸應力≥8MPa，撕裂強度≥68kN/m。

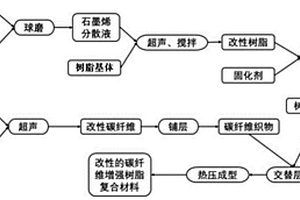

改性碳纖維增強樹脂基復合材料及其制備方法 1309

 0

本發明提供了一種改性碳纖維增強樹脂基復合材料及其制備方法，屬于樹脂基復合材料技術領域。本發明利用石墨烯作為樹脂基體的改性劑，石墨烯具有粗糙起皺的波紋結構，能夠使碳纖維與樹脂基體結構互鎖，改善樹脂基體與碳纖維的界面特性，進而提高碳纖維增強樹脂基復合材料的強度；本發明采用超聲?雙氧水聯合氧化對碳纖維進行改性，可以增加碳纖維表面羥基、羰基等活性含氧自由基團的活性，達到表面改性的目的，可以使碳纖維和樹脂基體的粘合更加緊密，增加復合材料的層間強度，而且所得改性碳纖維作為增強體骨架賦予復合材料優異的耐疲勞、抗沖擊性、減震、耐腐蝕、導熱、耐高溫、高強度、輕質和可塑性等特點。

二硫化鉬/氮摻雜碳復合材料及其制備方法與應用 1143

 0

本發明公開了一種二硫化鉬/氮摻雜碳復合材料及其制備方法與應用，所述二硫化鉬/氮摻雜碳復合材料的制備方法，包括如下步驟：S1.制備酸性半乳糖胺溶液；S2.向半乳糖胺溶液中加入鉬源和硫源，得到混合溶液；所述半乳糖胺與鉬源中鉬原子的摩爾比為（1.4~14.3）∶1；S3.將混合溶液進行水熱反應，經后處理，得到固體產物；S4.將固體產物在惰性氛圍中熱處理，得到二硫化鉬/氮摻雜碳復合材料。本發明提供的二硫化鉬/氮摻雜碳復合材料的制備方法是以半乳糖胺為碳源和氮源，結合水熱法和熱處理技術。由該制備方法制得的二硫化鉬/氮摻雜碳復合材料提高了二硫化鉬的導電性和結構穩定性。

利用原位接枝聚合制備天然橡膠-二氧化硅納米復合材料的方法 1025

 0

本發明提供了一種利用原位接枝聚合制備天然橡膠-二氧化硅納米復合材料的方法,采用偶聯劑對納米二氧化硅表面改性,在其表面引入雙鍵,然后與乳狀天然橡膠直接共混,再加入親水性單體進行原位接枝聚合,使二氧化硅與天然橡膠通過親水性單體聚合物的橋梁作用以化學鍵方式緊密結合,制備天然橡膠-二氧化硅納米復合材料,該制備方法實現了納米二氧化硅在天然橡膠中的均勻分布且粒徑小,提高了天然橡膠的力學性能,為制備綜合性能優異的納米復合材料橡膠制品提供了技術保證。

廢棄磷礦渣-天然橡膠復合材料及其制備方法 931

 0

本發明涉及一種廢棄磷礦渣-天然橡膠復合材料及其制備方法，該復合材料包括天然橡膠100份，磷礦渣10~50份，偶聯劑0.5~2.5份，交聯劑0.5~3.0份及一些加工助劑；制備方法是將磷礦渣制成改性磷礦渣或磷礦渣分散體，或直接將磷礦渣和天然橡膠、偶聯劑、交聯劑及其他助劑采用常規方式在煉膠機上混煉均勻，制成磷礦渣-天然橡膠復合材料；或者在不斷攪拌條件下將改性磷礦渣分散體均勻地混合到天然膠乳后，進一步通過乙醇或蒸汽或水煮凝固、壓片、洗滌、干燥系列常規加工工藝制成復合材料；該復合材料具有價格低廉，抗撕裂、抗拉伸、抗濕滑性能良好，不易生熱，解決了廢棄的磷礦渣污染環境的問題，有助于環境資源的保護，還可節約資源。

稻殼灰-天然橡膠復合材料的制備方法 1245

 0

本發明提供了一種稻殼灰-天然橡膠復合材料的制備方法,其特征在于以環氧化天然橡膠作為稻殼灰與天然橡膠之間的相容劑,利用環氧化天然橡膠與天然橡膠之間優異的相容性,以及環氧化天然橡膠與稻殼灰之間的化學反應,改善稻殼灰在天然橡膠中的分散效果,增強稻殼灰與天然橡膠之間的相互作用,制備高性能稻殼灰-天然橡膠復合材料;該復合材料的硫化膠片的拉伸強度為19～23MPA,拉斷伸長率為750～900%,300%定伸應力為4.0～6.0MPA。

g-C₃N₄/TiO₂復合材料及其制備方法和應用 1139

 0

本發明公開了一種g?C₃N₄/TiO₂復合材料及其制備方法和應用，所述制備方法包括如下步驟：S1.制備三聚氰胺、天然膠乳的混合分散液，調節pH為堿性并超聲分散得到均勻分散液；S2.在不斷攪拌下向步驟S1.的均勻分散液滴加鈦酸丁酯的乙醇溶液并混合均勻，接著離心、干燥得到固體；S3.將步驟S2.中的固體制成粉末，接著煅燒得到所述g?C₃N₄/TiO₂復合材料。本發明首次通過使用天然膠乳作為軟模板劑，采用一步煅燒法制備得到納米片狀的g?C₃N₄/TiO₂復合材料，制得的g?C₃N₄/TiO₂復合材料比表面積較大、結構尺寸較小，能夠用于光催化劑，具有良好的可見光催化降解有機污染物的性能。本發明還提供該方法制得的g?C₃N₄/TiO₂復合材料，以及該g?C₃N₄/TiO₂復合材料在光催化劑中的應用。

反應型納米碳酸鈣-天然橡膠復合材料的制備方法 1105

 0

本發明提供了一種反應型納米碳酸鈣-天然橡膠復合材料的制備方法,其特點在于在去離子水中加入納米碳酸鈣和適量的偶聯劑及陰離子表面活性劑,攪拌超聲分散,隨后加入適量的乳狀環氧化天然橡膠,繼續采用攪拌超聲分散,制備納米碳酸鈣水分散體;同時采用適量的非離子表面活性劑對適量的對乳狀天然橡膠進行穩定,然后在不斷攪拌條件下將上述的納米碳酸鈣水分散體均勻地混合到乳狀天然橡膠中,同時在60℃水浴條件下滴加經氫氧化鉀調好PH值的不飽和羧酸中和溶液和引發交聯劑,得到膠乳狀態的納米碳酸鈣-天然橡膠復合材料;該復合材料的硫化膠片的拉伸強度為25～30MPA,拉斷伸長率可達800～950%,300%定伸應力可達3.5～6.0MPA。

蠶絲/天然橡膠抗菌復合材料及其制備方法 961

 0

本發明提供了一種蠶絲/天然橡膠抗菌復合材料及其制備方法,采用具有抗菌性能的蠶絲作為抗菌添加劑加入到天然橡膠中,制成蠶絲/天然橡膠抗菌復合材料,該復合材料具有廣譜抗菌性,且不影響材料的綜合力學性能。

硅鋁土-天然橡膠復合材料及其制備方法 932

 0

本發明公開了一種具有價格低廉,抗撕裂、抗拉伸、抗濕滑性能良好,不易生熱,可用于輪胎、膠管、鞋類等天然橡膠制品的硅鋁土-天然橡膠復合材料及其制備方法,該復合材料包括如下按重量份計的組分:天然橡膠或以干膠計天然膠乳100份,硅鋁土10-60份,偶聯劑0.1-2.0份,交聯劑0.1-1.5份及其它加工助劑;制備方法是利用天然橡膠為原料,在常規的配合、混煉或共沉工序中,將硅鋁土均勻地分散在橡膠中,制成硅鋁土-天然橡膠復合材料;該復合材料可以采用常規技術進行硫化。

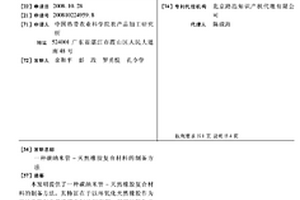

碳納米管-天然橡膠復合材料的制備方法 1084

 0

本發明提供了一種碳納米管-天然橡膠復合材料的制備方法,其特征在于以環氧化天然橡膠作為碳納米管與天然橡膠之間的相容劑,利用環氧化天然橡膠與天然橡膠之間優異的相容性,以及環氧化天然橡膠與碳納米管之間的化學反應,改善碳納米管在天然橡膠中的分散效果,增強碳納米管與天然橡膠之間的相互作用,制備高性能碳納米管-天然橡膠復合材料;該復合材料的硫化膠片的拉伸強度為26～30MPA,拉斷伸長率為750～900%,300%定伸應力為4.0～6.0MPA。

廢棄磷礦渣-環氧化天然橡膠復合材料及其制備方法 970

 0

本發明涉及一種廢棄磷礦渣-環氧化天然橡膠復合材料及其制備方法，該復合材料包括環氧化天然橡膠100份，磷礦渣10~50份，偶聯劑0.5~2.5份，交聯劑0.5~3.0份及一些加工助劑；制備方法是將磷礦渣制成改性磷礦渣或磷礦渣分散體，或直接將磷礦渣和環氧化天然橡膠、偶聯劑、交聯劑及其他助劑采用常規方式在煉膠機上混煉均勻，制成磷礦渣-環氧化天然橡膠復合材料；或者在不斷攪拌條件下將改性磷礦渣分散體均勻地混合到環氧化天然膠乳后，進一步通過乙醇或蒸汽或水煮凝固、壓片、洗滌、干燥系列常規加工工藝制成復合材料；該復合材料具有價格低廉，抗撕裂、抗拉伸、抗濕滑性能良好，不易生熱，解決了廢棄的磷礦渣污染環境的問題，有助于環境資源的保護，還可節約資源。

貝殼粉-環氧化天然橡膠復合材料及其制備方法 700

 0

本發明涉及一種貝殼粉-環氧化天然橡膠復合材料的制備方法，該方法是在貝殼粉中加入等重量的乙醇，再加入適量的水，在超聲分散的狀態下，加入稀土偶聯劑（DN-8102）和四乙烯基五二胺，置于水浴中連續攪拌，然后再加入十二烷基苯磺酸鈉攪拌超聲制得改性貝殼粉水分散體，隨后加入環氧化天然橡膠膠乳，繼續攪拌1小時，超聲分散30分鐘，得到膠乳狀態的貝殼粉-環氧化天然橡膠復合材料；經過添加硫化加工助劑，該復合材料的拉伸強度為20~27MPa，拉斷伸長率可達700~980%，300%定伸應力可達2.0~5.0MPa，撕裂強度為36-45kN/m，生熱性能在13℃以內，材料具有抗撕裂、抗拉伸、抗濕滑性能良好，不易生熱以及具有抗菌性能，可用于醫用手套、輪胎、膠管、鞋類等環氧化天然橡膠制品。

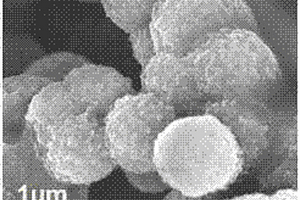

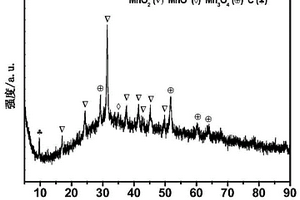

二氧化錳/氧化錳/碳復合材料及其制備方法 1094

 0

本發明公開了一種二氧化錳/氧化錳/碳復合材料及其制備方法，所述的復合材料為包覆結構，其中里層材料為二氧化錳材料，外層材料為氧化錳/碳材料。本發明通過控制二氧化錳、高錳酸鉀和碳源物質的量之比以及反應溫度時間，得到二氧化錳/氧化錳/碳復合材料，復合材料具有包覆結構，氧化錳/碳復合材料作為外層材料，里層材料是未還原的二氧化錳，為正四價，外層的氧化錳材料是正二價，復合材料錳元素具有混合價態。本發明制備方法簡便，易于快速大量制備；采用微乳液法制得二氧化錳，尺寸均勻，比表面積較大。

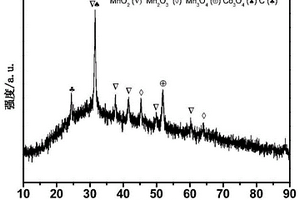

二氧化錳/氧化錳/四氧化三鈷/碳復合材料及其制備方法 822

 0

本發明公開了一種二氧化錳/氧化錳/四氧化三鈷/碳復合材料及其制備方法，所述的二氧化錳/氧化錳/四氧化三鈷/碳復合材料具有核殼結構，其中核為二氧化錳材料，殼為氧化錳/四氧化三鈷/碳材料，其復合材料中的錳元素具有混合價態，在一定程度上比只有一種價態的過渡金屬氧化物的導電性要高，且性能有所提升，即具有協同作用。本發明通過一步法制備二氧化錳/氧化錳/四氧化三鈷/碳復合材料，操作簡便；同時避免了高溫對復合材料形貌以及性能產生的負面影響；碳源能夠增加復合材料的整體導電性和穩定性，并且保證反應中只是部分還原二氧化錳；復合材料中還添加了鈷鹽，可以發揮鈷鹽的電學優勢提高整體復合材料的綜合性能。

殼聚糖衍生物/環氧化天然橡膠復合材料及其制備方法 1084

 0

本發明提供了一種殼聚糖衍生物/環氧化天然橡膠復合材料及其制備方法,該復合材料包含如下按干重量份計的組分:按干膠計的環氧化天然膠乳100份,殼聚糖衍生物1~20份;制備方法是用酸調節環氧化天然膠乳的pH值到殼聚糖衍生物的可溶范圍,然后加入殼聚糖衍生物于一定溫度下攪拌一定時間,得到乳狀的殼聚糖衍生物/環氧化天然橡膠復合材料,再按常規方法凝固、干燥,即得殼聚糖衍生物/環氧化天然橡膠復合材料;該材料既提高了環氧化天然橡膠的基本性能,又能得到殼聚糖優異的生物性能,從而進一步拓寬了環氧化天然橡膠的應用范圍。

二氧化錫/石墨烯復合材料及其制備方法 817

 0

本發明公開了一種二氧化錫/石墨烯復合材料及其制備方法，所述二氧化錫/石墨烯復合材料的制備方法主要通過浸涂法在電極集流體表面交替覆蓋GO薄膜層和SnO2納米顆粒層，然后通過在惰性條件下煅燒制備得到二氧化錫/石墨烯復合材料。本發明制得的二氧化錫/石墨烯復合材料能夠直接用作鋰離子電池負極，不含粘結劑，有利于電極中電子的傳導，無粘結劑三維結構的構筑還可以增大活性材料和電解液的接觸面積，石墨烯對SnO2納米顆粒的有效的包覆能夠提高二氧化錫/石墨烯復合材料的導電性，還能緩解SnO2材料在充放電過程中的體積變化問題，最終表現出良好的循環穩定性和倍率性能；而且制備方法簡單，可重復性高，適合規?；a。

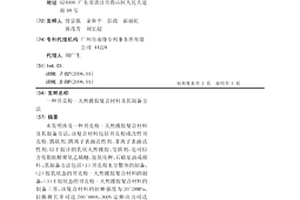

貝殼粉-天然橡膠復合材料及其制備方法 970

 0

本發明涉及一種貝殼粉-天然橡膠復合材料及其制備方法，該復合材料包括貝殼粉或改性貝殼粉、偶聯劑、陰離子表面活性劑、非離子表面活性劑、以干膠計的乳狀天然橡膠、交聯劑，還可以含有脂肪醇聚氧乙烯醚、氫氧化鉀、石蠟基油或顏料；其制備方法包括（1）貝殼粉水分散體的制備，（2）膠乳狀態的貝殼粉-天然橡膠復合材料的制備，（3）干膠狀態的貝殼粉-天然橡膠復合材料的制備三步，該復合材料的拉伸強度為20~28MPa，拉斷伸長率可達700~980%，300%定伸應力可達2.0~5.0MPa，撕裂強度為36-45kN/m，生熱性能在13℃以內。材料具有抗撕裂、抗拉伸、抗濕滑性能良好，不易生熱以及具有抗菌性能，可用于醫用手套、輪胎、膠管、鞋類等天然橡膠制品。

棕櫚灰-天然橡膠復合材料的制備方法 1110

 0

本發明涉及一種棕櫚灰-天然橡膠復合材料的制備方法，具體是先將棕櫚灰預處理制成≥70μm的濕棕櫚灰，并和適量的偶聯劑及陰離子表面活性劑加入到去離子水中，連續攪拌并超聲分散，制備棕櫚灰水分散體；同時采用適量的非離子表面活性劑對乳狀天然橡膠進行穩定，然后在不斷攪拌條件下將棕櫚灰水分散體均勻地混合到乳狀天然橡膠中，并滴加不飽和羧酸中和溶液和引發交聯劑，得到膠乳狀態的棕櫚灰-天然橡膠復合材料；經過進一步加工得到干膠狀態的棕櫚灰-天然橡膠復合材料；該復合材料性能優良，其硫化膠片的拉伸強度可達20~27MPa，拉斷伸長率可達700~950%，300%定伸應力可達2.5~4.5MPa；實現了廢物再利用，生產成本低，節能環保。

具有聚集誘導發光性質的1,3-二烯類衍生物的制備方法 1145

 0

本發明公開了具有聚集誘導發光性質的1,3-二烯類衍生物的制備方法，屬于化合物合成技術領域；該類衍生物具有很強的聚集誘導發光特性，其制備是以氧氣為氧化劑，鈀催化底物烯烴的自身氧化脫氫偶聯反應來實現的，該方法具有反應條件溫和、操作簡單、原料易得、選擇性高和環境友好的特點，解決現有技術中，此類具有聚集誘導發光性質的化合物合成效率低、成本高的不足。

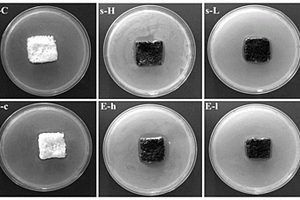

兼具高催化性能和抗菌性能的多功能發泡天然橡膠及其制備方法 755

 0

本發明提供了一種兼具高催化性能和抗菌性能的多功能發泡天然橡膠及其制備方法，屬于功能材料技術領域。本發明提供的兼具高催化性能和抗菌性能的多功能發泡天然橡膠的制備方法，包括如下步驟：將發泡天然橡膠浸漬于鐵鹽水溶液中后，加入單寧酸水溶液，進行預絡合反應，然后加入堿性水溶液，進行深度絡合反應，得到單寧酸?氯化鐵修飾的發泡天然橡膠；將所述單寧酸?氯化鐵修飾的發泡天然橡膠與銀鹽水溶液混合，進行原位還原反應，得到多功能發泡天然橡膠。采用上述方法得到的多功能發泡天然橡膠中的納米銀被牢固地固定在發泡天然橡膠表面，可循環使用，不僅可作為抗菌材料使用，也可作為催化劑使用。

防治香蕉枯萎病的復合精油微囊制劑及其制備方法 708

 0

本發明公開了一種防治香蕉枯萎病的復合精油微囊制劑及其制備方法，屬于生物質有機高分子功能材料技術領域。通過對殼聚糖進行化學改性，在其結構上接枝(4?羧丁基)三苯基溴化磷、N?乙酰?L?苯丙氨酸，得到防治香蕉枯萎病的兩親性季膦鹽殼聚糖衍生物，然后以兩親性季膦鹽殼聚糖衍生物為壁材，以抗香蕉枯萎病的復合精油為芯材，采用復凝聚的方法，通過壁材分子間作用力和靜電引力使芯材包埋于壁材內，得到具有核殼結構的復合精油微囊。本發明所公開的防治香蕉枯萎病的復合精油微囊不僅利用殼聚糖、植物精油的抗菌性，而且可以實現植物精油的緩慢釋放，同時所制備的復合精油微囊制劑具有環保、無污染、可再生的特點。
