本發明屬于冶金工藝技術領域，特別是涉及燒結工藝技術。本發明的目的是克服中子測水法、紅外測水法等五種在線水分測定方法的不足，提出一種采用球型電導-電容復合式燒結混合料水分測量方法。主要由測量傳感器探頭和固定支架組成。測量傳感器采用電導-電容復合式結構，測量傳感器探頭采用耐磨球型結構，通過固定支架將測量傳感器探頭安裝在混合料滾筒內部，插入到混合料層內150-250mm處。較好實現實時在線水分測量，消除了水分測量滯后現象，降低外界干擾，生產成本降低，易于維護。

攝溫管及制作方法和提取溫度的方法 825

 0

本發明是攝溫管及制作方法和提取溫度的方法。管主體呈桶狀三通體,管主體上部相對垂直設置攝溫端口,管主體兩端相對平行設置連接端口,攝溫端口內沿攝溫端口內壁相對平行設置攝溫囊,攝溫囊與攝溫端口相吻合,攝溫囊的一端部插入管主體內,攝溫囊的另一端部與攝溫端口相吻合,攝溫囊外壁與攝溫端口的內壁相吻合密閉。本發明設計合理,結構緊湊,外觀整潔,成本低,密封效果好,不滲漏,不受管徑限制,不影響管路介質的輸送,制作方法簡單,容易安裝,牢固可靠,減少維修費用,可廣泛用于石油、冶金、化工、機械、航空、建筑、食品、制藥、房屋建筑、供熱采暖等多個領域中的流體、氣體等介質輸送管道上進行溫度檢測或提取流經介質的溫度的作業。

鎳鉻碳化鉻耐磨涂層的制備方法 1212

 0

本發明為一種鎳鉻碳化鉻耐磨涂層的制備方法，包括以下步驟：第一步，將NiCr和Cr₃C₂的粉料按照配比混合均勻，經燒結處理后得到鎳鉻碳化鉻粉末；第二步，制備鎳鉻碳化鉻(NiCr?Cr₃C₂)重熔涂層：1)噴砂預處理基體表面；2)對經過噴砂處理的基體進行等離子噴涂；3)對等離子噴涂后的涂層試樣進行重熔前預熱處理，然后采用鎢極氬弧焊機進行TIG重熔處理，之后再進行重熔后保溫處理，最終得到鎳鉻碳化鉻耐磨重熔涂層；TIG重熔過程中采用氬氣作為保護氣體,其中，TIG重熔電流85?100A，氬弧弧長2mm，氬氣流量10L/min，重熔速度200mm/min，步長1.5mm；上述預熱和保溫的溫度都是300℃，時間為兩個小時。該方法使得涂層和基體之間的機械結合轉變為冶金結合，涂層的力學性能及耐磨損性能提高。

鋁灰制備聚合氯化鋁的系統及聚合氯化鋁的制造方法 1155

 0

本發明屬于有色冶金環保技術領域，尤其是一種鋁灰制備聚合氯化鋁的系統及聚合氯化鋁的制造方法。應用所述的系統將鋁灰進行充分的資源化綜合利用，篩分出來的鋁灰中的金屬鋁可以用于酸溶后的熟化工藝，減少聚合氯化鋁中重金屬的含量，得到高質量的聚合氯化鋁成品，堿溶過程中產生的氨氣可以通過稀硫酸吸收得到副產品硫酸銨，增加了經濟效益，通過造粒煅燒制得氧化鋁和氧化鈣含量都達標的鋁酸鈣粉，鋁灰中的氧化鋁得到充分活化，增加了成品聚合氯化鋁中鋁的含量，提高了成品的品級，增加了經濟效益，生成的中間產物鋁酸鈣粉部分可以外售，產生的鋁渣可以用于制陶粒，熱煙氣可以通過換熱器回收余熱用于噴霧干燥，達到節能減排。

360MPa以上鋼級非調質海洋工程結構管 1215

 0

本發明涉及一種360MPa以上鋼級非調質海洋工程結構管，組成元素重量成分為：C:0.02～0.12％，Si：0.17～0.35％，Mn：1.20～2.10％，P≤0.015％，S≤0.010％，Cu：≤0.30％，Ni：0.05～0.30％，Cr：≤0.30％，Mo：≤0.30％，Al：0.005～0.060％，Nb：0.03～0.12％，Ti：0.005～0.030％，CE≤0.40，Pcm≤0.21；其余為Fe。本發明設計科學合理，采用低碳高鈮鋼設計，采用熱機械軋制的非調質工藝，通過對軋制生產線的改造來實現360MPa以上鋼級非調質海洋工程結構管。從冶金設計的思路出發，尋找一種不需要進行離線調質處理，僅通過熱機械軋制便可以該品種無縫鋼管的生產將可使工序成本降低約600～800人民幣/噸，更重要的是可以大大釋放產能，有效提高國內企業的市場競爭力。

自復位底門信號檢測裝置 883

 0

本發明公開了一種自復位底門信號檢測裝置，其涉及冶金行業干熄焦系統裝入裝置的底門信號檢測。該自復位底門信號檢測裝置包括安裝支架(8)、磁開關(2)和永磁鐵(1)，在安裝支架上以旋轉軸為支點設置杠桿(1)，杠桿一端設有永磁鐵(1)，另一端設有接觸片(5)；為確保永磁鐵來回動作時，杠桿系統的適當行程和安全可靠，在杠桿系統永磁鐵(1)一側設有保護調節螺桿(7)，在保護調節螺桿(7)下設有擋塊(6)；本裝置只要有焦罐放入裝入裝置，就能檢測到信號，由于本裝置不與焦罐近距離接觸，因此在焦罐放入時不會損壞本裝置，本裝置結構合理簡單，便于檢修，檢測可靠方便。

特別適用于旋壓塑性成形的鋁合金擠壓管材的熱處理工藝方法 771

 0

本發明公開一種特別適用于旋壓塑性成形的鋁合金擠壓管材的熱處理工藝方法，旨在提供一種可經濟有效地實現工業應用，且在保持鋁合金擠壓管材旋壓塑性成形能力基礎上，提高合金材料強韌性水平。技術方案要點是，從控制鋁合金冶金質量降低Fe雜質含量，微量元素合金化出發，擠壓管材由高溫成型過程冷卻，然后自然時效至基本穩定的狀態并進行退火處理，將退火后的6063合金擠壓管材實施旋壓塑性成形，最后進行人工時效處理。特點是通過微合金化及退火處理，材料獲得旋壓成形必須的塑性儲備；旋壓塑性成形過程發生的細晶應變強化以及“預時效”機制，為爾后人工時效處理的脫溶析出過程積蓄了能量，旋壓工件材料力學性能可達到T5狀態標準規定值。

滲鋅技術在鐵路懸架鋼制彈簧應用 1158

 0

一種滲鋅技術在鐵路懸架鋼制彈簧應用，將滲鋅技術在鐵路懸架鋼制彈簧應用，在彈簧制造工藝過程嚴格控制：嚴格控制拋丸表面處理的覆蓋率達到100%，在彈簧回火溫度與滲鋅溫度的控制上：滲鋅溫度的上限＜回火溫度的下限。本技術適用于鐵路機車車輛懸架鋼制彈簧防腐保護，特別是運行于高濕或/和鹽霧氣氛的特殊環境地區的彈簧。滲鋅涂層既有良好的耐腐蝕性，又有良好的附著力和耐撞擊性，同時對彈簧使用壽命沒有影響。粉末滲鋅厚度可控在10-110μm，誤差10％；滲層均勻、連續性很好；擴散冶金結合，結合強度很高；HV22-245；基本無污染。

多噴口矩形噴動床煙氣脫硫除塵的方法 785

 0

本發明提供了一種多噴口矩形噴動床煙氣脫硫除塵的方法,先在多噴口矩形噴動床內加入惰性固體顆粒,通過多個噴口引入含有二氧化硫和粉塵的煙氣,使床內顆粒達到穩定噴動狀態,再開啟漿液泵輸送脫硫劑漿液,漿液由安置在床層上方一定高度處的霧化噴嘴噴出,液滴呈霧狀噴灑在噴動粒子上,在與二氧化硫氣體進行反應的同時,也把部分粉塵粘附在噴動粒子上。反應后的固體產物在粒子的碰撞中脫落,經脫硫后的煙氣干燥后帶出噴動床,并在高效除塵器中實現氣固分離。本發明具有裝置緊湊、系統簡單、易于大型化、投資和運行費用低等優點,同時,加入噴動粒子,增大了反應物接觸面積,提高了脫硫效率及脫硫劑利用率,可廣泛應用于能源、化工、冶金等領域。

用于燒結配料的分料埋料裝置 720

 0

本實用新型涉及冶金設備技術領域，尤其涉及一種用于燒結配料的分料埋料裝置。包括分料結構和埋料結構；分料結構包括皮帶機一、龍門支架一以及兩個分料器；兩個分料器一前一后安裝在除塵灰倉后的龍門支架一上且正對皮帶中心線位置，兩個分料器均朝向皮帶外側且與皮帶運行方向成一定夾角，一個分料器將皮帶上的物料從中心向右側分，另一個分料器將皮帶上的物料從中心向左側分；埋料結構包括皮帶機二、龍門支架二以及位于皮帶兩側的兩個埋料器；兩個埋料器一前一后固定在生石灰加水點之后的龍門支架二上，兩個埋料器均朝向皮帶內側且與皮帶偏轉運行方向成一定夾角，埋料器旋轉運行方向與皮帶運行方向相反，從而將物料由皮帶兩側聚攏到皮帶中心位置。

臥式安裝共用調釘沖壓底座的潤滑三螺桿泵機組 1091

 0

本實用新型涉及一種臥式安裝共用調釘沖壓底座的潤滑三螺桿泵機組，包括臥式底腳安裝三螺桿泵、電機、底座和聯軸器，特征在于：臥式底腳安裝三螺桿泵的泵進口和泵出口為右進左出布局結構，底座采用鋼結構沖壓結構，三螺桿泵頂部設有安全閥，三螺桿泵與電機軸伸端通過帶有中間節的金屬彈性膜片聯軸器連接，在聯軸器外部裝有防護罩；在鋼結構沖壓底座上安裝三螺桿泵、防護罩、電機和用于聯軸器對中的電機橫向調整螺釘。優點是：結構簡化、重量輕、安裝空間小且維修方便、進出口管口和聯軸器中間節長度符合API614標準要求，維修泵時無需拆卸電機、防護罩完全包覆泵與電動機的軸伸端、低振動噪音、低泄漏，特別適用于石化、冶金、電力行業以及各類機械裝置。

冷卻水開關控制循環閥的結構 1319

 0

本實用新型提供一種冷卻水開關控制循環閥的結構，該結構包括有循環閥主閥體，循環閥主閥芯的氣缸與循環閥主閥體的主閥芯連接，循環閥主閥體的主閥芯的動作由循環閥主閥芯的氣缸驅動，氣源經過氣動三聯件過濾減壓后，進入氣動電磁換向閥，通過氣動電磁換向閥換向，使循環閥主閥芯的氣缸往復動作，循環閥主閥芯的氣缸運動速度通過氣動單向節流閥104控制。本實用新型的效果是該冷卻水開關控制循環閥有效降低管道的脈動壓力，使管路工作平穩，利于系統的長期有效工作?？蓪崿F開閉速度調節，極大減輕了水錘效應，適用于鋼鐵冶金行業。該冷卻水開關控制循環閥的結構順水流開閉方式，備件使用壽命提高1倍，備件成本降低50％。

新型結構的轉向輥道 1132

 0

本實用新型屬于冶金行業中的輥道設計領域，尤其涉及一種新型結構的轉向輥道，包括輥道架，所述輥道架通過地腳螺栓固定在地面上，所述輥道架上設有第一軸承座、第二軸承座，所述輥道架上方設有轉向輥，所述轉向輥的一端位于第二圓孔內，另一端穿過第一圓孔并連接有聯軸器，所述聯軸器連接有減速電機，所述聯軸器外面罩有防護罩，所述防護罩固定在輥道架上，所述轉向輥的下方設有支撐板，所述支撐板位于輥道架上，所述支撐板上表面設有支撐柱，所述支撐柱位于轉向輥的下面，所述輥道架排列后形成扇形，位于第二軸承座的一端集中，位于第一軸承座的一端分散。

智能組合供電控制系統 872

 0

一種智能組合供電控制系統,有基礎設備層,集中控制層和分布式企業管理控制層,分布式企業管理控制層通過以太網與集中控制層進行通信,集中控制層通過工業控制網與基礎設備層進行通信。分布式企業管理控制層有多臺分布式應用服務器。集中控制層有集成控制平臺和集成網關平臺,集成控制平臺通過工業控制網與基礎設備層進行通信,還與電力監測系統相連接;集成網關平臺通過工業控制網與基礎設備層進行通信,還通過冗余網絡至DOS。本實用新型簡潔、可靠,便于運行和維護,可實現數據的實時采集,數據通信,遠程控制,保護定值管理,事件記錄與告警,故障分析,各類報表及設備維護信息管理等功能,可廣泛應用于冶金、電力、交通及樓宇控制等自動化控制場合。

臥式酸廢氣凈化器 1079

 0

本實用新型公開了一種臥式酸廢氣凈化器，包括：外殼體(1)；安裝在所述外殼體(1)內的吸附器(2)，其表面具有進氣或出氣的微孔，其上端和下端分別與所述外殼體(1)密封連接；由所述外殼體(1)前部與所述吸附器(2)圍成的進氣腔或出氣腔(5)；連通所述進氣腔或出氣腔(5)的進氣口或出氣口(3)；由所述外殼體(1)后部與所述吸附器(2)圍成的出氣腔或進氣腔(6)；連通所述出氣腔或進氣腔(6)的出氣口或進氣口(4)。本實用新型的臥式酸廢氣凈化器吸收率高、不受環境限制、沒有二次污染、吸附劑更換方便、運行成本低，可廣泛應用于電子、機械、冶金等行業的酸廢氣治理。

余弦波棱線波紋填料 754

 0

本實用新型公開了一種余弦波波紋填料。該種規整填料填料片的波紋棱線為余弦曲線,棱線的長度可以為1/8～4倍周期余弦波波長,1倍周期余弦波波長為20～800mm,填料表面可以加工有小紋、小渦、圓孔、三角孔、條形孔等。本實用新型與現有技術相比,傳質效率更高、通量更大、壓降更低,可廣泛應用于煉油、石油化工、輕化工、煤化工、空氣分離、食品、冶金、制藥等工業領域。

單電流傳感器的開關磁阻電機控制裝置 856

 0

本實用新型涉及一種單電流傳感器的四相(8/6極)開關磁阻電機控制裝置。它主要包括電流檢測電路、功率變換器電路、A/D轉換電路、數字信號處理(DSP)控制器電路和開關磁阻電機;功率變換器電路分別連接電流檢測電路與開關磁阻電機,電流檢測電路再與A/D轉換電路相連,A/D轉換電路與數字信號處理(DSP)控制電路連接。本結構簡單,檢測方便,可用于開關磁阻電機調速系統,如機器人、數控機床、雷達跟蹤、火炮隨動等系統,包括礦山、冶金、電力、化工、石油等行業,可以有效改善系統性能,提高控制精度。

可自動調整貼合摩擦的高速列車制動閘片 698

 0

一種可自動調整貼合摩擦的高速列車制動閘片，由安裝背板、支撐體、摩擦塊、彈性銷和卡簧組成，安裝背板上安裝有六個支撐體；每個支撐體上又安裝有三個實心摩擦塊，摩擦塊為實心的平行四邊形形狀，三個摩擦塊中有一個大摩擦塊和兩個小摩擦塊；摩擦塊由摩擦材料、小背板和連接銷組成，其中小背板和連接銷鉚接在一起，摩擦材料和小背板通過燒結冶金結合在一起形成完整摩擦塊；摩擦塊尾部的連接銷及卡簧將支撐體和大背板連接在一起；本可自動調整貼合摩擦的高速列車制動閘片可以保證在列車在制動過程中制動閘片與制動盤的充分貼合，降低制動盤發生的異常磨耗，提高制動效率，從而提高制動盤和閘片的使用壽命。

酸霧凈化塔 1067

 0

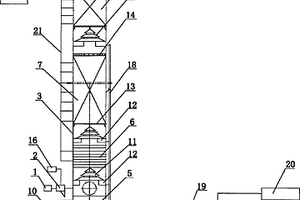

本發明涉及一種酸霧凈化塔，由塔體，填料層，貯液槽，離心泵，供水管，壓力表，托架，噴淋頭，隔板，通液管，加藥補水箱，液位計，進氣口，出氣口，取樣口，人孔，除霧裝置組成。塔體為聚氯乙烯或者聚丙烯材料構成的空心結構；進氣口位于塔體的下端，出氣口位于塔體的上方；貯液槽位于塔體的底部；填料層分為上下兩部分填料層，分別由托架支撐；托架安裝于塔體的貯液槽上方；噴淋頭安裝于供水管的末端，填料層的上方；隔板位于貯液槽的上方，下填料層的下方，除霧裝置安裝于出氣口的下方；離心泵安裝于貯液槽外部，通過供水管將液體輸送到塔體中，達到吸收酸霧的效果。該酸霧凈化塔結構簡單緊湊，凈化效率好，能耗低，阻力小，安裝維護管理方便，可廣泛應用于化工，冶金，電子，食品，制藥等行業過程中排放的酸堿廢氣的凈化處理。

皮帶自動調整裝置 804

 0

一種皮帶自動調整裝置，屬于冶金機械設備領域，構成中有鋸齒調節架1、調偏托輥2、滑道調整架3組成，調偏托輥2由調節桿4、調偏軸承5、底托輥6組成。該裝置通過調節調偏托輥2的調節桿4的位置，利用皮帶的運動，自動調節調偏軸承5的位置，進而調整皮帶的位置，可有效防止皮帶機使用過程中皮帶過度跑偏的現象，降低了皮帶及其周邊設備的損耗，保證了皮帶運輸系統的正常運轉。

電動工具用正交輸出機構 895

 0

本實用新型提出了一種電動工具用正交輸出機構，其特征在于所述電動工具用正交傳動系統采用螺旋斜齒輪與螺旋面齒輪嚙合傳動，所述螺旋斜齒輪為主動齒輪，所述螺旋面齒輪為雙面螺旋面齒輪，采用粉末冶金加工成型，所述電動工具用正交傳動系統設有主軸鎖機構；有益效果是方案新穎，螺旋面齒輪便于加工，傳動系統強度高、傳動穩定、安裝方便，主軸鎖機構可快速高效的拆卸或更換刀具，具有非常廣闊的商業前景，即可以填補相關技術空白，又可產生較大的社會效益與經濟效益。

抑制結晶器銅管變形的設備 1192

 0

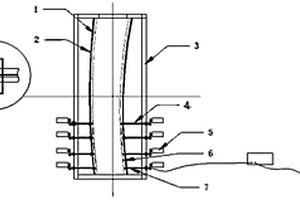

本實用新型涉及一種抑制結晶器銅管變形的設備及控制方法，屬于冶金技術領域，包括：結晶器外殼，在結晶器外殼的內部設置有結晶器銅管；在結晶體外殼上設置有多組緊固螺母和銅管變形控制螺栓，其螺栓頭與結晶體銅管的管壁相抵；在每組銅管變形控制螺栓之間的結晶體銅管管壁上均勻設置有多個銅管變形監測元件和溫度感應元件；銅管變形監測元件與溫度感應元件分別接入控制器的輸入端，控制器的輸出端連接顯示屏幕。本實用新型利用銅管變形監測元件監測銅管在澆鑄時所產生的形變量；通過溫度感應元件測得銅管的溫度變形值，將以上數據傳入控制器計算得出修正值，顯示在屏幕上，根據修正值調節銅管變形控制螺栓，實現抑制鑄坯變形的作用。

高精度防塵測徑儀 908

 0

本實用新型屬于冶金行業的測量儀器,尤其是一種高精度防塵測徑儀。其主要技術特點是測頭直接通過定位螺釘同徑均布固裝在主盤體上,內環蓋板與測徑盤之間形成一環狀氣室,該外環盤和外環蓋板之間形成一環狀氣室,該環狀氣室與連通外環盤與主盤體之間形成的噴氣環孔。本實用新型結構簡單,測量及安裝精度高,安裝方便可靠,保護鏡片免受污染,是一種高精度防塵測徑儀。

后進頂出短型潤滑三螺桿泵 810

 0

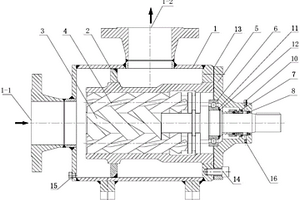

本實用新型涉及一種后進頂出短型潤滑三螺桿泵，包括泵體、包容主動螺桿及從動螺桿的襯套及安裝在泵體和襯套一端部的填料箱，特征在于：所述泵體另一端設置有泵進口，在泵體頂部設置泵出口，所述泵進口直接聯通油箱；所述主動螺桿、從動螺桿及襯套的軸向長度為120-265mm，所述凸凹平衡鼓楔合的主動螺桿和兩對稱布置的從動螺桿包容在橫穿回油管的襯套三孔內，在主動螺桿上安裝有滾動軸承和機械密封，填料箱頂部裝有油杯。優點是：結構簡化、重量輕、安裝空間小且維修方便、安全可靠及進出口管口符合API614、676標準要求，特別適宜配套各種采用英制體系設計標準和理念的功能油系統，應用于石化、冶金、電力行業以及各類機械裝置出口項目中。

用于焦爐砌筑爐頭中心校準裝置 769

 0

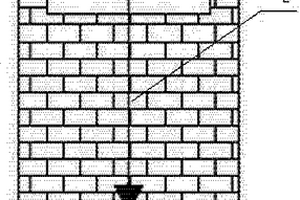

本實用新型公開了一種用于焦爐砌筑爐頭中心校準裝置，包括爐頭、一端設置有線墜的吊線，所述爐頭的頂部上設置有固定板，所述固定板上設置有一對垂直于其表面的角架，所述固定板一端的中心處設置有第一校準孔，所述角架之間設置有連接桿，所述連接桿通過滾輪與所述吊線連接，所述滾輪上設置有從所述角架伸出的手柄，本實用新型結構簡單，操作方便，生產成本低廉，可以被廣泛地應用在冶金行業。

防堵型低速管流量計 1079

 0

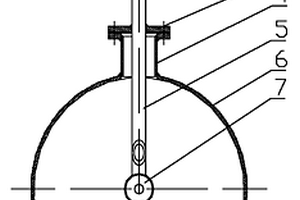

本實用新型涉及一種防堵型低速管流量計,由取壓導管、安裝法蘭、固定座、全壓測量管、低壓測量管及低壓喇叭管構成,取壓導管分別安裝在全壓測量管及低壓測量管的上部,全壓測量管與低壓測量管為平行并排緊靠并固裝,全壓測量管與低壓測量管共同固裝在測量管道管壁所固裝的安裝法蘭上,在測量管道內的全壓測量管設置在迎水面且在其下端制有全壓測孔口,低壓測量管的下端垂直焊接固裝并連通低壓喇叭管。本流量計性能穩定、精度高、重復性好、安裝簡便、不易堵塞,具有壓力損失小、運行成本低、結構簡單可靠等特點,適用于測量低流速,特別適合冶金、電力、煤炭、環保行業大口徑、介質含塵較高的氣體流量測量。

高爐開口機保護裝置 752

 0

本實用新型涉及冶金行業高爐的開口機裝置。一種高爐開口機保護裝置，采用角鋼2通長貼焊在開口機大梁1兩側，角鋼型號為6.3#，可起到筋板作用，增強大梁1的強度和抗沖擊性能；在角鋼2與大梁1形成的空間中通冷卻水3，起到冷卻作用，使大梁1溫度保持在100℃之內，避免大梁1發生變形；在開口機大梁1下部兩側通長貼焊鋼板4，兩側鋼板4之間的間距為20mm，既不影響小車與鏈條7的連接鉤頭通行，又對鏈條7起到保護作用；在開口機大梁1后部使用無齒鏈輪8，將鏈條調節桿6加長至300mm，使用碟形彈簧5拉緊鏈條7至大梁1下部貼焊鋼板4之內，避免了鏈條7受自重下垂和鐵水噴濺燒斷卡死；延長了開口機大梁1和鏈條7的使用壽命。

裝甲鎖 864

 0

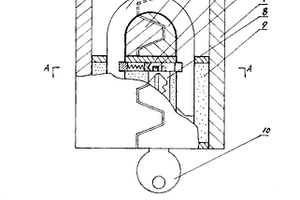

本實用新型涉及一種裝甲鎖,其主要特征是由粉末冶金壓制而成且其內裝有鎖芯的鎖體外包有一鋼制鎖外套,在鎖外套外還有一可閉合的左、右兩個鋼制鎖甲,左、右鎖甲的腔內分別制有左、右鎖擋并可在左、右鎖甲閉合時左、右鎖擋形成一與鎖梁相吻合的形狀。本實用新型制造簡單,成本低,防砸防撬,極大地提高了使用者的安全感。

柱塞與柱塞接頭連接結構 998

 0

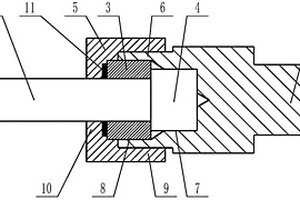

本實用新型涉及工業清洗領域，該產品專用于冶金、化工、石油、發電、煤炭、造船等工況，尤其涉及一種柱塞與柱塞接頭連接結構。一種柱塞與柱塞接頭連接結構，包括柱塞、柱塞接頭、壓套、球面墊和鎖緊母。本實用新型的有益效果是：整套機構是由柱塞接頭、球面墊、柱塞、壓套、鎖緊母組成，將球面墊與壓套分開制作加工，并且只需將鎖緊母從柱塞接頭上旋出，就可以拆卸所有零件。因此當拆卸后球面墊發生損壞后只更換球面墊即可，大大降低了更換成本和提高了原柱塞的使用壽命。

高壓爐干式脫硫焦油回收裝置 996

 0

本實用新型涉及一種高壓爐干式脫硫焦油回收裝置，其包括靜電布袋除塵器、強堿性液體噴霧倉、吸煙塔和煙囪；靜電布袋除塵器、強堿性液體噴霧倉依次連接至吸煙塔；吸煙塔內自下而上依次設有雙切向氣體分布器、浮閥塔盤、板波紋板填料、絲網填料；吸煙塔頂部設有強力變頻吸風機，該強力變頻吸風機和煙囪連接；于浮閥塔盤、板波紋板填料、絲網填料下方分別設有天井接油板和煤焦油接盒；吸煙塔一側設有一伴熱管，該伴熱管一端連接煤焦油接盒，另一端依次連接至一水分蒸發器和一冷凝罐。本實用新型的高壓爐干式脫硫焦油回收裝置具有處理效果好，費用節約且回收利用率高等優點，其可用于冶金、火力發電、煉焦、鑄造、塑膠、油爐排放改造等行業。
