江蘇鹽城有色金屬材料制備及加工技術理論與應用

復合型多功能海泡石/硅藻土基環保室內壁材 947

 0

本發明公開了一種復合型多功能海泡石/硅藻土基環保室內壁材，復合功能材料采用如下方法制備：（1）按質量配比海泡石30?50%、硅藻土30?50%、納米TiO2粉體10?15%、納米ZnO粉體10?15%稱取各原料；（2）將納米TiO2粉體和納米ZnO粉體加入水中攪拌分散成質量濃度2?4%的懸浮液；（3）將海泡石和硅藻土加入懸浮液中快速攪拌混合0.5?1h后過濾；（4）過濾產物經烘干后，在300?400℃下煅燒1?2h；填料包括重質碳酸鈣、灰鈣粉、煅燒高嶺土和硅砂；助劑包括增稠劑、木質纖維、可分散膠粉、觸變潤滑劑和減水劑。本發明采用浸漬煅燒法先將納米TiO2、納米ZnO負載在海泡石、硅藻土的表面，再與填料、助劑攪拌混合制得環保室內壁材，有效解決納米TiO2、納米ZnO在環保室內壁材中團聚現象嚴重的問題。

具有協調功能的凹凸棒石/硅藻土基環保室內壁材 1199

 0

本發明公開了一種具有協調功能的凹凸棒石/硅藻土基環保室內壁材，復合功能材料的制備：按質量配比凹凸棒石?20?50%、硅藻土20?50%、TiOSO4粉末10?15%、ZnSO4粉末10?15%配制混合粉體，按液固比30?40 : 1向混合粉體加水攪拌；溶液內緩慢滴入稀氨水調節pH值為5?7；將沉淀物過濾并用水洗滌后進行烘干；烘干產物在450?550℃下煅燒2?3h。填料包括重質碳酸鈣、灰鈣粉、煅燒高嶺土和硅砂；助劑包括增稠劑、木質纖維、可分散膠粉、觸變潤滑劑和減水劑。采用水解沉淀法制備納米TiO2和納米ZnO并將其負載在凹凸棒石、硅藻土表面得到復合功能材料，然后與填料、助劑混合制得環保室內壁材，解決了納米TiO2和納米ZnO在環保室內壁材中團聚現象嚴重的問題，而且各組分在調濕、抗菌和空氣凈化功能之間相互協調和相互促進。

復合型多功能凹凸棒石/硅藻土基環保室內壁材 1108

 0

本發明公開了一種復合型多功能凹凸棒石/硅藻土基環保室內壁材，采用浸漬煅燒法制備復合功能材料：按質量配比凹凸棒石30?50%、硅藻土30?50%、納米TiO2粉體10?15%、納米ZnO粉體10?15%稱取各原料備用；將納米TiO2粉體和納米ZnO粉體加入水中配制成質量濃度為3?5%的懸浮液；將凹凸棒石和硅藻土加入懸浮液中，快速攪拌混合1?2h后進行過濾；過濾產物經烘干后，在350?450℃下煅燒1?2h，即得到復合功能材料。填料包括重質碳酸鈣、灰鈣粉、煅燒高嶺土和硅砂；助劑包括增稠劑、木質纖維、可分散膠粉、觸變潤滑劑和減水劑。本發明先將納米TiO2、納米ZnO負載在凹凸棒石、硅藻土的表面，再與填料、助劑攪拌混合制備環保室內壁材，有效解決了納米TiO2、納米ZnO在環保室內壁材中團聚現象嚴重的問題。

具有協調功能的海泡石/硅藻土基環保室內壁材 877

 0

本發明公開了一種具有協調功能的海泡石/硅藻土基環保室內壁材，采用水解沉淀法制備復合功能材料：按質量配比硅藻土20?40%、海泡石20?40%、TiOSO4粉末15?20%、ZnSO4粉末15?20%制備混合粉體，按液固比40?50 : 1向混合粉體內加水并攪拌均勻；向溶液內緩慢滴入質量濃度10%的稀氨水調節溶液pH值為5?7；將沉淀物過濾并用水洗滌，然后進行烘干；將烘干產物在450?550℃下煅燒2?3h。填料包括重質碳酸鈣、灰鈣粉、煅燒高嶺土和硅砂；助劑包括增稠劑、木質纖維、可再分散膠粉、觸變潤滑劑和減水劑。本發明將復合功能材料與填料、助劑攪拌混合制備環保室內壁材，有效解決了納米TiO2、納米ZnO在環保室內壁材中分散性差的問題，同時各組分在調濕、抗菌和空氣凈化功能之間相互協調和相互促進。

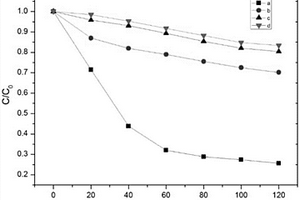

金屬摻雜層狀鈦酸功能材料的制備方法 1014

 0

本發明公開了一種金屬摻雜層狀鈦酸功能材料的制備方法，首先，由固體K₂CO₃和TiO₂，經研磨、煅燒，制備得到層狀鈦酸鉀粉末；然后，由層狀鈦酸鉀粉末放入HCl溶液中，經攪拌、離心、洗滌、干燥后，得到層狀鈦酸；最后，將層狀鈦酸加入四氨基氫氧化銨溶液，超聲、離心，得到Ti₄O₉^2?納米片層溶膠；接著將Zn(Ac)₂溶液加到Ti₄O₉^2?納米片層溶膠中，進行反應；然后靜置，將上層清液去除，經離心、洗滌、干燥、煅燒，得到金屬摻雜層狀鈦酸功能材料。本發明借助在層狀鈦酸的板層間柱撐金屬離子Zn²⁺、Fe³⁺來縮小半導體的禁帶寬度，以拓寬催化劑的光響應范圍，實現了在可見光下也能很好的降解除草劑敵草隆。

圍有功能材料的清火降燥保健座墊 990

 0

本實用新型涉及床上用品，尤其涉及座墊的改進。本實用新型圍有功能材料的清火降燥保健座墊，包括由兩層防漏布構成的防漏布袋，該防漏布袋的周圍連接在一起，該防漏布袋中填充有蠶砂，該防漏布袋上設有若干條相互間有間隙的條形的縫合線組合，每條所述的縫合線組合至少含有一道縫合線，所述縫合線組合使位于該縫合線組合位置的所述防漏布袋的兩層防漏布接觸或接近，所述防漏布袋的外表面圍有功能材料，該功能材料上連接有座墊定位帶。它既具有普通座墊的緩沖功能，又具有清火降燥的保健作用。

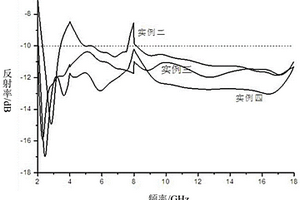

復摻納米功能材料的三層結構水泥基吸波板及其制備方法 966

 0

本發明公開了一種復摻納米功能材料的三層結構水泥基吸波板及其制備方法，所述復摻納米功能材料的三層結構水泥基吸波板由匹配層、吸收層、吸收反射層組成，匹配層包括納米氮化硅，吸收層包括石墨烯納米片和納米鎳顆粒，吸收反射層包括碳纖維和炭黑。通過三層結構結構設計實現阻抗匹配，在2~18GHz頻率范圍內寬頻吸收；通過納米功能材料的復摻改善水泥孔隙結構、加速水泥水化過程，以增強抗壓強度。

粉末冶金制品的氮化工藝方法 1686

 0

粉末冶金制品可以減少機械加工量，提高生產率，所以在五金、電子工業上得到了日益廣泛的應用。為了進一步提高其抗變載荷能力和耐磨耐磨性能，需要對粉末冶金制品進行氮化處理。

蒸壓加氣混凝土砌塊制備方法 2007

 0

本發明提供一種蒸壓加氣混凝土砌塊制備方法，改進后的砌塊制備方法將石英尾渣原料代替部分粉煤灰，解決了目前石英尾渣廢料難以處理的問題，同時降低了砌塊的原料成本；利用中性鈉鹽堿礦渣水泥替代現有技術中的硅酸鹽水泥，降低了二氧化碳的排放量，有利于環境保護。
