本實用新型公開了一種智能式無損儲料箱裝置,包括儲料箱,所述儲料箱的底部設有控制箱,儲料箱和控制箱之間通過固定機構連接,儲料箱和控制箱均為頂端開口的空腔結構,儲料箱內設有支撐底板,支撐底板的下方設有兩個第一螺紋柱,第一螺紋柱的頂端貫穿支撐底板,第一螺紋柱的底端貫穿儲料箱的底部內壁,第一螺紋柱的外部套設有螺紋管,螺紋管的底部與支撐底板的頂部固定連接,第一螺紋柱與儲料箱的貫穿處設有第一軸承,控制箱內設有兩個固定軸。本實用新型所述的一種智能式無損儲料箱裝置,屬于儲料箱技術領域,減少垂直落差,進而減少瞬間沖擊力對成品零件的影響,便于對控制箱內的雙軸電機進行檢修。
本發明公開了一種氣門芯熒光磁粉無損探傷裝置,包括機架、上料支架、轉移組件、滑模輸送帶、主軸箱。所述機架為臺狀,上表面安裝有轉移組件和輸送帶,所述轉移組件設置在滑模下部,轉移組件包括基座、橫向氣缸、豎向氣缸、滑塊、氣動夾爪,氣動夾爪可夾緊和松開氣門芯工件。所述輸送帶上安裝有多個均勻排布的托架,所述托架上部設置兩個V型槽,可放置氣門芯工件。所述輸送帶兩側分別設置有電氣柜,電氣柜內安裝有周向變壓器、縱向變壓器。所述主軸箱上安裝有周向磁化組件與縱向磁化線圈,所述輸送帶底部的機架上,設置有集液槽。本發明對氣門芯以流水線方式進行檢測,效率較高。
本實用新型提供的一種高效車鉤無損磁粉探傷裝置,包括機架,所述機架一側連接有支撐架,所述機架上設置有導軌,所述導軌延伸至支撐架設置,所述導軌上設置有移動工作臺,所述移動工作臺可升降設置,所述移動工作臺連接有驅動電機,所述支撐架兩側分別設置有上料輥道、下料輥道,所述上料輥道與所述下料輥道之間靠近所述支撐架設置有工業機器人;所述機架遠離所述支撐架的一端設置有磁化充退裝置,所述機架上設置有工業相機,所述工業相機前端連接有光源;所述工業機器人第六軸法蘭盤端面連接有氣缸,所述氣缸連接有手爪,所述手爪內側設置橡膠條。本實用新型自動化上下料,自主探傷檢測,工業相機實時記錄探傷結果,檢測精度高。
本實用新型公開了一種無損探傷機的管材夾持結構,包括底板、第一側架板和第二側架板,所述底板頂部的一側與第一側架板的底部固定連接,并且底板頂部的另一側與第二側架板的底部固定連接,所述第一側架板內部的頂部活動連接有橫桿,并且第一側架板的內部的頂部開設有與橫桿相適配的通孔,本實用新型涉及探傷機夾持結構技術領域。該無損探傷機的管材夾持結構,通過底板頂部的一側與第一側架板的底部固定連接,并且底板頂部的另一側與第二側架板的底部固定連接,第一側架板內部的頂部活動連接有橫桿,改變現有點夾持方式,夾持力度小,避免管材表面接觸,不同管徑的管材夾持方便,同時可以任意角度翻轉,大大提高檢測效率。
本實用新型涉及一種金屬圓鋼周向無損探傷機,所述金屬圓鋼周向無損探傷機包括:底座;支撐架,所述支撐架固定在所述底座上;探傷裝置,所述探傷裝置與所述支撐架滑動連接;驅動裝置,所述驅動裝置安裝在所述支撐架上且與所述探傷裝置連接,用于驅動所述探傷裝置進行垂直移動,且在移動的過程中自身發生轉動;夾持機構,所述夾持機構安裝在所述底座上,且位于所述探傷裝置的正下方,用于金屬件的夾持固定;顯示屏,所述顯示屏與所述探傷裝置建立通訊,用于顯示探傷數據。通過設置的夾持機構對需檢測的材料進行固定,隨后驅動裝置驅動探傷裝置在需檢測的材料處進行轉動同時進行垂直運動,以實現對材料的周向檢測,可全方位實現材料的探傷檢測。
本實用新型涉及一種裝置,特別涉及一種錨桿軸力無損檢測裝置。由錨桿、螺母、墊圈、加載體、保護罩、承載體、球形墊、托盤和巖體組成,其特征是:錨桿插入巖體中,螺母、墊圈、加載體、承載體、球形墊、托盤穿入錨桿中,螺母和墊圈相連,墊圈和加載體相連,加載體和承載體相連,承載體和球形墊相連,球形墊和托盤相連,承載體和保護罩相連。由于采用上述技術方案,本實用新型所具有的優點和積極效果是:實用性強。
本實用新型公開了一種便于裝夾的管材無損探傷檢測裝置,包括底板,所述底板的側壁設置有探傷儀本體,所述底板的頂部兩端出分別固定連接有第一支撐板與第二支撐板,所述第一支撐板的外壁通過軸承轉動連接有第一三爪卡盤,所述第二支撐板的外壁與第一三爪卡盤對應處貫穿設置有推桿,所述推桿的兩端分別固定連接有第二三爪卡盤與轉盤,所述所述底板的頂部滑動連接有第二電動缸,所述第二電動缸活動端固定連接有U型板;本實用新型設計更加合理,結構更加優化,同時設置第一三爪卡盤、第二三爪卡盤、推桿、轉盤等,可對不同長度的管材進行有效的裝夾,同時可通過轉盤帶動管材旋轉,以實現對管材的多方位探測。
本申請公開了一種不銹鋼管高精度無損檢測裝置,包括底板、承載板、兩個旋轉驅動單元以及兩個第一倒U形架,兩個第一倒U形架之間具有滑座,其中一個第一倒U形架處安裝有電機,另一個第一倒U形架安裝有軸承,電機和軸承之間連接有絲桿,兩個第一倒U形架之間還連接有光桿,滑座具有被絲桿穿過的螺紋孔和被光桿穿過的光滑孔;滑座通過電動升降桿連接有安裝橫桿,安裝橫桿處安裝有多個超聲檢測單元;旋轉驅動單元包括安裝于底板處的第二倒U形架以及通過平移電動推桿與第二倒U形架連接的條形安裝座,條形安裝座處安裝有驅動機構和多個轉盤。本申請的檢測裝置能夠實現自動化檢測,并且檢測準確度高。
本實用新型涉及檢測設備領域,尤其涉及一種高精度氣彈簧桿的多工位無損檢測設備,該檢測設備可以通過流水線的方式進行多工位檢測,有效解決背景技術中提出的問題。包括主動輥和從動輥,所述的主動輥和從動輥上套置有傳送帶,所述的主動輥一側與電機減速機相連接,所述的傳送帶上表面間隔設有若干與氣彈簧桿配合的固定組件,所述的傳送帶左側、中部和右側分別設有檢測組件。它操作簡單,使用方便,適用于多種工件的檢測。
本發明提供一種卷裝紗無損可回收回潮率快速檢測設備,包括檢測箱,檢測箱由普通隔段和熱絕緣隔段將檢測箱分為計重單元、烘燥單元和紗線回收單元,計重單元底部固裝電子天平,電子天平上有支桿,支桿穿過熱絕緣隔段中間的圓孔連接紗座,紗座上放置待測卷裝紗,紗座正上方為一導紗鉤。導紗鉤上方為普通隔段,普通隔段中間有導紗孔,導紗孔上方為槽筒,槽筒上面安放紗線回收用的回收紗筒,回收紗筒套在筒軸上,槽筒通過傳動機構分別與伺服電機連接,烘燥單元兩側固裝紅外烘燥器。電子天平、伺服電機、紅外烘燥器通過數據線分別與工業控制計算機連接。紗座、導紗鉤、導紗孔、槽筒和回收紗筒在同一條直線上。
本發明涉及附屬裝置的技術領域,特別是涉及一種用于風電機組葉片生產過程中的無損檢測裝置,其無需人工對檢測探頭進行移動,可以保證檢測部位的完整性,從而提高檢測結果的精準性,提高實用性;并且可以存在缺陷的部位進行標記,方便后續進行修復,提高實用可靠性;包括操作臺和超聲波檢測器,還包括左支架、右支架、頂板、第一電機、第二電機、往復絲杠、安裝板、第一滾珠軸承、套管和限位滑塊,頂板的底端設置有限位槽,操作臺的頂端設置有輸送通道,輸送通道內設置有多組輸送輥、多組傳動齒輪和多組連接齒輪,還包括兩組標記裝置和中央處理模塊,兩組標記裝置均包括箱體、第三電機、管體、支撐彈簧、安裝桿、限位板、凸輪、底板和標記筆。
本實用新型涉及軸類檢測附屬裝置的技術領域,特別是涉及一種便于操作的風電機組主軸無損檢測裝置,可自動對待檢測的主軸進行旋轉,操作便捷;包括底板、四組立柱、橫板、四組第一氣缸、工作臺、兩組前支架、兩組后支架、兩組前導輥和兩組后導輥,底板底端設置有四組支腿,橫板底端設置有左右平移機構,左右平移機構底端設置有超聲波無損檢測儀;還包括第二左氣缸、第二右氣缸、左滑塊、右滑塊、左支撐板、右支撐板、左轉軸、右轉軸和電機,底板頂端左半區域和右半區域分別設置有左滑動槽和右滑動槽,左轉軸右端設置有左壓板,右轉軸左端設置有右壓板。
本發明涉及禽蛋檢測領域,具體提供一種禽蛋在線無損檢測系統,包括輸送模塊,用于定位并固定禽蛋,禽蛋隨輸送模塊作直線間歇運動;檢測模塊,位于所述輸送模塊行走路線的上方,用于對固定在輸送模塊上的禽蛋進行裂紋無損檢測;分選處理模塊,位于所述輸送模塊行走路線的末端,用于對檢測模塊得到的數據進行分析并對相應禽蛋進行分選存放。這種通過聲波對禽蛋進行在線檢測的方式,不僅方便快捷,省時省力,而且精確度高,不受禽蛋表面的臟物影響。
本實用新型涉及一種鼓輪壓圈無損檢測裝置,包括底板,所述底板的表面設置有滑動組件,所述底板的頂部設置有檢測組件,所述檢測組件包括固定安裝在底板頂部的外殼,所述外殼的內頂壁固定安裝有超聲探頭,所述外殼的頂部固定安裝有分析箱,所述分析箱的頂部固定安裝有顯示器,所述顯示器的表面固定安裝有顯示屏。該鼓輪壓圈無損檢測裝置,通過托盤放置鼓輪壓圈,然后手動滑動扒動柱,使托板進入到外殼內部,直至托盤內的鼓輪壓圈與超聲探頭對齊,隨后利用超聲探頭向鼓輪壓圈放射脈沖超聲波,該方式相比傳統的人工目測的方式,穿透能力強且具有對平面型缺陷的高敏感性,探傷結果快速卻且準確,有效的提升了檢測精度。
本發明公開了一種壓力容器外殼表面疲勞裂紋的無損檢測方法及系統,其特點是:在檢測系統的CPU控制模塊的控制下,利用高壓室、振動裝置、高清攝像機、超聲波發生器與超聲波接收器,開展對壓力容器外殼表面疲勞裂紋進行滲透檢測、超聲波去污清洗及超聲波檢測等一系列作業,在滲透檢測與超聲波檢測的無損檢測協同作用下,可實現壓力容器外殼表面全方位的高精度檢測,并且,通過超聲波能夠徹底清洗壓力容器表面殘留的滲透液或顯影液,防止部件和環境污染。
本實用新型涉及的是新型無縫鋼管渦流自動無損檢測導套裝置。主要由絲爪、螺母、卡盤、定徑板組成,絲爪鑲嵌在卡盤內,螺母裝在卡盤上,帶有弧度的定徑板通過螺栓和絲爪相聯。本實用新型無縫鋼管渦流自動無損檢測導套裝置具有結構簡單、輕盈,維修方便、成本低廉、調試快捷方便,易于實現自動化無損檢測生產。

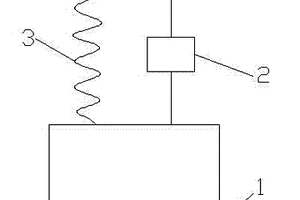

本發明公開了一種基于共振聲學原理的絕緣子無損檢測技術,采用模態分析方法,通過單自由度振子系統實現無損檢測,其單自由度振子系統包含質量塊,彈簧和阻尼,系統的三個基本元素分別是質量m、剛度k和阻尼c,系統狀態可由質量塊的位移來描述,激振力F輸入給系統的能量表現為質量塊的動能和彈簧的彈性勢能,并由阻尼在不斷耗散共振聲學技術可以有效地將缺陷部件從合格部件中篩選出來,具有檢測范圍廣,可以檢測整支絕緣子中的全部缺陷;檢測效率高等優點,可以實現對絕緣子大面積普查。
本發明涉及金屬檢測技術領域,且公開了一種金屬無損檢測裝置,包括底盤和固定安裝在以上表面左側的支撐桿,所述底盤上表面的中部固定連接有操作臺,所述操作臺上表面的中部固定連接有透明盛放筒,所述操作臺的內部固定連接有彈性伸縮部件。該金屬無損檢測裝置,通過噴灑處理好的金屬器件固定在透明盛放筒的內部,利用金屬器件內部滲透液的擴散性,及金屬器件滲透位置產生的水泡,便于使用者查看金屬器件的滲透位置,且通過透明盛放筒中透明溶液替換現象劑避免現象劑對金屬器件的表面進行污染,同時降低金屬器件無損檢測的成本,通過將整個金屬器件完全沉浸在透明盛放筒中的溶液中,便于使用者對金屬器件進行全面系統的檢測。

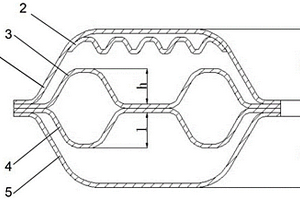

本發明公開了一種車輛B柱及其無損檢測方法,包括外板、第一加強件、第二加強件、第三加強件,內板,第一加強件為具有波浪形截面或鋸齒形截面的板狀結構,波浪形截面的波峰或鋸齒形截面的頂部與外板的頂面之間具有間隙,該間隙小于外板的厚度,同時設置特定尺寸關系,確保B柱強度,在外板頂面及內板底面設置減重孔,減重同時作為檢測探頭的伸入孔,實現B柱無損檢測,通過雷達探頭配合具體B柱內部結構進行檢測,檢測精度高、成本低,操作方便快捷。
本發明公開了一種風電葉片腹板粘接區無損檢測方法,它包括以下步驟:首先是腹板粘接區的起點和終點的確定;然后在弦向方向范圍內對整個腹板粘接膠區域B?F使用超聲縱波進行無損探傷檢測。本發明提供的風電葉片腹板粘接區無損檢測方法,通過腹板芯材定位可以精確地的確定腹板在葉片內部的具體位置,繼而可以確定腹板粘接時是否有錯位;本發明可以真正意義上檢測到有效的腹板粘接膠寬度,而不僅是只檢測粘接膠的寬度,可有效的保證實測的粘接寬度與圖紙要求的粘接寬度相一致。本發明對腹板粘接區膠層缺陷的檢測,可以識別到腹板與主梁的粘接是否滿足圖紙及工藝要求,可以保證葉片的粘接質量。
本發明公開了一種風電葉片后緣粘接區的無損檢測方法,它包括以下步驟:后緣粘接區的膠寬測量和后緣粘接區的膠層缺陷的檢測。本發明提供的風電葉片后緣粘接區的無損檢測方法,采用穿透法檢測,可以實現不相平行的風電葉片后緣粘接區的100%無損檢測,并通過大量實驗篩選,設計研發出后緣掃查工裝,能夠同軸同步移動兩個探頭確保兩個探頭一直處于風電葉片后緣粘接區同一厚度的橫截面上,大大提高后緣的檢測效率,可對后緣粘接區的膠寬測量和后緣粘接區存在缺膠,空腔以及粘接分層等缺陷進行檢測,可大大提高葉片的質量和使用壽命,降低維修成本。

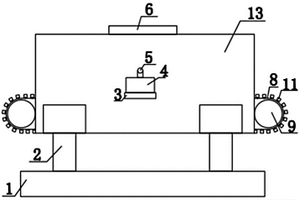

本實用新型公開的屬于檢測裝置技術領域,具體為一種環鍛件無損檢測裝置,包括底座,底座的左右兩側頂部均焊接有支腿,兩組支腿的頂部焊接有檢測箱,檢測箱的前后兩側中部均焊接有安裝座,安裝座的頂部通過螺栓連接有無損檢測裝置,無損檢測裝置的頂部安裝有無損檢測探頭,無損檢測探頭的另一端插接檢測箱的內腔,檢測箱的頂部中部螺接有超聲波檢測儀,該裝置通過滑條來調節緊固塊的寬度,可以依據不同大小環鍛件進行調節緊固塊的寬度通過螺栓進行緊固,使其在檢測環鍛件時更牢固,該裝置該裝置通過傳送帶進行傳送,無需人力,減少人力資源的損耗,通過設置的紫外照明燈提供檢測箱內的照明,還可以對環鍛件進行殺菌消毒,綠色環保。
本發明公開了一種風電葉片前緣粘接區的無損檢測方法,它包括采用與超聲波探傷儀相連的帶延時塊探頭對風電葉片前緣粘接區的膠寬測量和前緣粘接區域缺膠、空腔的無損檢測。本發明提供的風電葉片前緣粘接區的無損檢測方法,采用超聲波A型脈沖反射法檢測,可以實現風電葉片前緣粘接區的100%無損檢測,并通過大量實驗篩選,可對前緣粘接區的膠寬測量,并且可對前緣粘接區存在缺膠,空腔以及粘接分層等缺陷進行檢測,可大大提高葉片的質量和使用壽命,降低維修成本??煽朔F有技術紅外熱成像技術和強光目視檢測的不足。取得非常好的技術進步。
本發明涉及機械內油類運行監測技術領域,公開了一種基于無損檢測技術監測通用機械內油類運行的裝置及方法,包括發動機、檢測提升機構和儲油機構,所述檢測提升機構包括撥頭、連通管和矩形拉桿,所述撥頭下端口部與連通管上端口固定連通,矩形拉桿上端部中間位置豎直向上固定連接有螺紋絲桿,撥頭前后兩側中間位置均豎向開設有矩形槽口。本發明通過在設置的帶有液位刻度線的機油觀測管和圓球進行儲油,并且對接磁塊與矩形磁塊磁性吸附固定住圓球,一方面避免在行車過程中圓球發生上下晃動,另一方面保證在檢測機油液位過程中,圓球不會發生漏油情況,檢測結果更加準確;并且設置磁桿可以吸附機油中一些鐵屑,從而方便判斷是否需要更換機油。

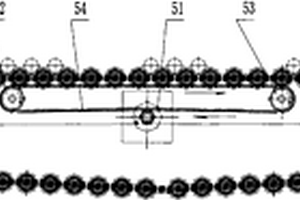

本發明公開了一種無損檢測被測工件鏈式多工位自動翻轉輸送裝置,包括驅動電機、主動軸、主動鏈輪、從動鏈輪和鏈條,驅動電機帶動主動軸轉動,主動軸帶動固設其上的主動鏈輪轉動,主動鏈輪通過鏈條帶動從動鏈輪轉動,樞接于所述鏈條的每個鏈節的中芯軸上固定設有齒輪組和托輪組,所述托輪組的托輪分別設置在齒輪組的對應齒輪的外側,且所述主動鏈輪和從動鏈輪之間的位于上方的鏈條部分的下方設有工件翻轉機構。本發明結構簡單,傳輸用鏈條只需要一條。齒輪組采用內置式,因此,可以擴大托輪組對直徑大小長短不一尺寸工件檢測適用范圍,而且由于齒輪同步性好,故工件自動翻轉輸送運輸平緩、無跳動晃眼現象。
