黑龍江有色金屬冶金技術理論與應用

無污染高效細化鈦鋁合金方法 1125

 0

一種無污染高效細化鈦鋁合金方法，本發明涉及一種無污染細化鈦鋁合金的方法。本發明是要解決傳統冶金法鈦鋁合金鑄造后所得組織粗大，且存在非常嚴重的偏析和缺陷，室溫塑性非常差、脆性非常大，并且難以成型的問題。它按以下步驟實現：一、物料放置在鈦鋁合金熔體熔煉裝置的棒料層之中，置于線圈的最中間；二、將于感應線圈與電極相連；三、將超聲器通過連接桿固定在上定位裝置上；四、通過定位裝置將超聲器工具頭與模殼頂面相接觸；五、開啟真空泵；六、感應線圈施加功率；七、卸載功率時，利用超聲波發生裝置加入超聲波，超聲處理時間為0～90s；八、取出并打碎模殼，獲得細化的鈦鋁棒。本發明應用于超聲波細化鈦鋁合金領域。

應用海砂粗粉制備釩鈦球團的方法 1034

 0

一種應用海砂粗粉制備釩鈦球團的方法，它涉及冶金技術領域，本發明要解決在釩鈦磁鐵礦球團工業化生產中，添加海砂礦粗粉配制量較難提高，制備出的球團性能差的問題。本發明采用?200目粒級達到60～60.2％，品位達到60～60.5％的海砂粗礦，以及膨潤土釩鈦礦，通過改進球團工藝，焙燒工藝，制備出釩鈦球團。本發明不但降低生產成本而且增加了系統釩投入，同時為高爐冶煉海砂礦起到示范作用，本發明通過上述改進實現了海砂礦粗粉成功的應用在球團實際工業化生產，促進了釩鈦磁鐵礦球團技術的發展。本發明應用于釩鈦球團制備領域。

可以保硫的電渣重熔渣及電渣重熔的方法 1080

 0

一種可以保硫的電渣重熔渣及電渣重熔的方法，涉及一種電渣重熔渣及電渣重熔方法。解決現有電渣重熔方法脫硫率高的問題。電渣重熔渣按重量份數由5～9份的CaO、26～35份的Al₂O₃、50～65的份CaF₂和1～3份的SiO₂制備而成。方法：稱取冶金石灰塊、白剛玉粉、螢石粉和石英粉作為原料并烘干，首先向結晶器內加入螢石粉后進行起弧，然后加入白剛玉粉和石英粉，最后入冶金石灰塊；將自耗電極焊接在假電極上，通電進行電渣重熔，電渣重熔結束后采用逐級減小電流方式補縮，補縮結束斷電后，冷卻和脫模。本發明工藝過程的更加穩定和有利于保硫，避免了脫硫率過高，制備得到的鑄錠成型效果好，表面光潔。本發適用于電渣重熔。

高鎂稀土鋁合金大規格鑄錠及其制備方法 914

 0

一種高鎂稀土鋁合金大規格鑄錠及其制備方法，它屬于合金鑄錠制造領域。它解決了現有含稀土元素的高鎂大規格鑄錠存在易出現組織缺陷和冶金缺陷的問題。材料：組成Mg，Mn，Er，Zr，Ti，Be，雜質和余量Al。方法：配料；熔煉；鑄造；均勻化退火。本發明徹底解決了工業化條件下高鎂鋁合金鑄錠成型困難、組織粗大、組織缺陷和冶金缺陷等鑄錠質量不合格的問題，鑄錠的組織均勻，無羽毛晶及粗大晶粒等組織缺陷，可將鑄錠的合格率由30％提升至100％。制備成板材，強度性能比俄羅斯進口的同類板材提高約30MPa～50MPa，剝落耐蝕性能由E級提升至N級，能夠替代進口板材，可用于制造大型船舶結構件，可有效降低船舶自重。本發明適用于制備高鎂稀土鋁合金大規格鑄錠。

原位自生顆粒增強鈦基復合材料粉末的制備方法 762

 0

一種原位自生顆粒增強鈦基復合材料粉末的制備方法，涉及金屬及金屬工藝技術領域，針對現有復合材料粉末中增強相與基體是機械結合，粉末球形度和粉末尺寸穩定性不高，增強相分布均勻性無法保證，激光直接作用到陶瓷粉體上會導致飛濺的問題，本發明利用熔煉過程中的原位自生反應使增強相在鈦合金基體中均勻分布，然后采用霧化方法將鈦基復合材料棒材制備成球形度高、尺寸分布均勻的鈦基復合材料細粉，穩定性高，且可以防止激光作用到陶瓷粉體上會導致飛濺的問題，此外這種工藝制備的鈦基復合材料中增強相與基體之間是冶金結合，與機械球磨獲得的復合材料粉末相比，由于機械球磨的結合是機械結合，遠低于冶金結合，因此本本發明的結合強度高。

預合金法生產銅基電接觸材料 766

 0

預合金法生產銅基電接觸材料。為提高銅基合金電接觸材料性能的穩定性，降低其電阻率；首先將欲加入銅基電接觸材料中的元素與銅熔煉，生成二元或多元合金；這些加入合金中的元素包括鋯、鋁、錫、鑭、鎘等，加入的比例為(重量百分比)0.01～4.0；經攪拌后立即采用聚冷霧化的工藝方法制成合金化銅粉；再以99.9-50(重量百分比)該二元或多元合金銅粉為基體，添加0.1-50(重量百分比)粉狀碳氮化鈦粉，將上述材料按比例混合均勻，用粉末冶金的方法燒結成型。得到一種新型低壓電器觸點用銅基合金電接觸材料。本發明所提供的銅基合金電接觸材料中，所添加的元素均勻分布在微小顆粒中，使材料性能更加穩定；同時作為骨架成分的碳氮化鈦是良好的導電體，克服了使用金剛石微粉作為銅基合金電接觸材料骨架不導電的弱點。因此具有性能穩定、電阻率較低的特點。

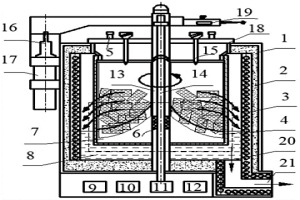

分離434鋁合金復合板的方法及裝置 718

 0

一種分離434鋁合金復合板的方法及裝置，屬于有色金屬冶金領域，主要解決了434鋁合金復合板回收再利用的問題。首先在高溫離心機中，將434鋁合金的包覆層合金在574～643℃熔化；然后對其進行離心分離，并通過液相出口管排出，關閉離心機構，將未熔合金取出；最后將熔化合金和未熔合金分別在熔煉爐中熔煉并澆注成鑄錠。裝置：殼體、保溫層、PID爐溫自調系統、離心機構、出液機構、熔體沉積槽、液相出口管、爐蓋升降機構、進出料機構及工裝。本發明利用溫度場和離心力場實現434鋁合金復合板包覆層和芯層有效分離后的同級回收，并分離得到具有同級品質的3003鋁合金和4004鋁合金。

Fe、Al、Co、Cu、Cr、Mn合金靶材的制備方法 825

 0

一種Fe、Al、Co、Cu、Cr、Mn合金靶材的制備方法，屬于粉末冶金技術領域。本發明解決了目前合金靶材加工過程中原料易氧化、原料間結合力差、浸潤不良而導致靶材致密度低、機械加工及成型性能差等問題，本發明選擇純度大于99.9％的Fe、Al、Co、Cu、Cr、Mn塊狀金屬，按照原子等摩爾比比例進行配比混合，在非自耗真空熔煉爐中，對混合后的合金原料進行熔煉、粉末化、粉末化燒結及熱等靜壓處理，冷卻出爐后獲得Fe、Al、Co、Cu、Cr、Mn合金靶材。本方法可廣泛用于金屬?氧化物復合材料的制造，并適合進行連續性的工業化生產。

新型轉動式爐窯進料系統 789

 0

本實用新型公開了一種新型轉動式爐窯進料系統，屬于有色冶煉行業的冶金爐技術領域。本實用新型包括熔煉爐、底吹爐、陽極爐；熔煉爐一側端墻上設置有銅锍溜槽，底吹爐一側端墻上設置有底吹爐進料口，底吹爐另一側端墻上設置有粗銅排放口，粗銅排放口固定連接粗銅溜槽，陽極爐一側端墻上設置有陽極爐進料口，陽極爐進料口固定連接粗銅緩沖槽；所述熔煉爐的銅锍溜槽搭接在底吹爐進料口上，粗銅排放口經粗銅溜槽搭接在粗銅緩沖槽上，本實用新型縮短了溜槽長度，避免溜槽粘結，同時降低了側吹爐基礎標高，相應的余熱鍋爐標高也大幅降低，熔體操作更為方便，較傳統進料方式節省了廠房和設備基礎建設投資約3000萬元。

從高銅鉬精礦中綜合回收稀貴金屬的方法 1124

 0

本發明涉及冶金領域，具體公開了一種從高銅鉬精礦中綜合回收稀貴金屬的方法，所述方法包括如下步驟：(1)鉬精礦焙燒；(2)酸洗除雜；(3)氨浸，采用氨水浸出，浸出時間60?90min；(4)酸沉；酸沉時的溫度為40?45℃，酸沉終點pH為1.5?2.5，得到多鉬酸銨；酸沉母液返回步驟(2)中再次進行酸洗；(5)采用氨水將步驟(4)得到的多鉬酸銨進行溶解，按多鉬酸銨：水：氨水＝1:0.4:0.5，的比例溶解，過濾，將過濾后的溶液進行煮沸蒸發濃縮，冷卻結晶過濾后得到仲鉬酸銨產品；(6)鉬的回收(7)錸的回收(8)銅的回收。本發明解決了現有技術中鉬精礦焙燒處理后酸洗預處理液中鉬含量高，氨浸渣鉬含量高，工藝流程長、生產成本高、廢水中含有硝態氮的問題。

三相電渣爐節電渣系 1176

 0

本發明涉及一種三相電渣爐節電渣系，屬于冶金熔煉技術領域。為解決現有三相電渣爐常用渣系耗電量高的問題，本發明提供了一種三相電渣爐節電渣系，包括如下重量百分含量的組分：CaF₂48～53份、Al₂O₃38～43份、CaO?2～5份、MgO?2～5份。本發明依據節電渣系中主要組元CaF₂熔點1350℃、Al₂O₃熔點2050℃、MgO熔點2800℃、CaO熔點2580℃，以及渣系相圖和電渣冶煉過程物化反應，通過降低CaF₂百分比、提高Al₂O₃百分比來增加渣阻，降低冶煉電耗，噸鋼電耗降至1300kwh/t以下；加入CaO組元，能夠提高渣系堿度，改善渣系的提純效果，從而提高電渣鋼的實物質量。

全熱態銅锍連續吹煉方法 756

 0

本發明涉及一種全熱態銅锍連續吹煉方法，屬于冶金工藝技術領域。本方法采用一種新型熔煉、吹煉冶金爐配置方式，通過對配置與操作的優化，連接熔煉爐和吹煉爐，實現了連續處理銅精礦，連續鼓風，熱銅锍連續入爐、連續造渣、連續出渣、連續或間斷放出粗銅的連續熔?吹煉過程。本方法過程清潔安全環保，降低成本，減少安全隱患，易于工業化生產。

球墨鑄鐵爐前精確調C調Si方法 922

 0

為了實現球墨鑄鐵C、Si含量優化控制，本文公開了一種球墨鑄鐵爐前精確調C調Si方法，其步驟包括：1）按終C含量，Si含量需減去球化孕育處理的增Si量配料并熔煉原鐵水，熔好后澆注一熱分析空樣杯和一白口樣杯；2）根據灰口冷卻曲線的液相溫度TL確定鐵水的活性炭當量ACEL，根據白口冷卻曲線的共晶溫度TE確定活性硅當量ASiE，并反推得到活性炭含量AC；3）由AC和ASiE計算Si-O-C脫氧反應的平衡溫度Teq，并由與鐵水溫度Ta的差判斷碳硅損失狀態；4）再次澆注一空樣杯，根據此時鐵水的ACEL進行調C調Si；5）驗證最終球化鐵水的ACEL并可在下一爐重新調整。本發明用于鑄造檢測和冶金領域。

耐環境鈦合金電連接器殼體及其制造方法 1045

 0

一種耐環境鈦合金電連接器殼體及其制造方法,涉及一種電連接器殼體及其制造方法。它解決了現有電連接器殼體不適用于惡劣環境的問題。電連接器殼體由鈦合金材料制成,鈦合金材料中含鈦87.5WT%～99.8WT%,余量為NI、PD、TA、MO、RU、ZR、V、SN中的一種或多種組合。電連接器殼體可采用粉末冶金的方法制造,將鈦和其它金屬元素粉末混合后添加入模具,通過加壓制備出粉末毛坯,然后采用真空燒結爐進行加壓燒結或無壓燒結,最后根據電連接器殼體的形狀進行精加工。電連接器殼體還可以通過熔模精密鑄造的方法制造,在離心鑄鈦機上進行鈦合金的熔煉和澆鑄,然后對鑄件進行噴砂、熱等靜壓處理,再根據電連接器殼體的形狀進行精加工出質量合格的鈦合金電連接器殼體。

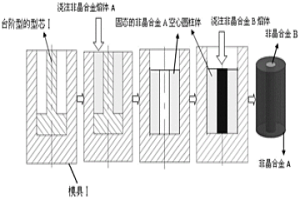

固-液態連接異種大塊非晶合金的方法 877

 0

一種固-液態連接異種大塊非晶合金的方法，涉及一種連接異種大塊非晶合金的方法。本發明的目的是要解決現有連接異種大塊非晶合金的方法需要控制的工藝參數繁多，且操作步驟復雜，經濟實用性差的技術問題。本發明：用真空熔煉銅模鑄造的方法，分別制備出大塊非晶合金錠A和B，然后采用固-液態連接的方法使大塊非晶合金A和B在內部帶有支架的模具中實現固-液態連接，最終得到異種大塊非晶合金圓棒。本發明的優點：一、本發明充分利用了熱量傳輸、溶質擴散、實現了固-液態下的異種非晶合金原子尺度的冶金結合，工藝簡便、容易操作，尺寸可控、合金的化學成分可控，可廣泛應用于工業生產，從而可進一步拓寬大塊非晶合金在工程領域中的應用。

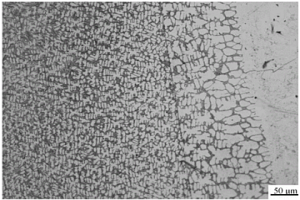

用于等離子熔覆的Ni-(Ta/Zr/Hf)-Re合金粉末的制備方法 1120

 0

用于等離子熔覆的Ni-(Ta/Zr/Hf)-Re合金粉末的制備方法，它屬于涂層制備技術領域。它要解決現有用于等離子熔覆的熔覆材料存在快速成型多層熔覆條件下容易開裂的問題。方法：一、取鉭金屬板、鋯金屬板和鉿金屬板，分別進行熔煉，獲得熔體；二、熔體注入到水霧化系統中制備金屬粉末，晾干，分別獲得鉭金屬粉、鋯金屬粉和鉿金屬粉；三、將鑭粉與銫粉混合，得混合粉末；四、將鎳基粉末、混合粉末與鉭金屬粉、鋯金屬粉和鉿金屬粉混合，即完成。本發明中Ni-(Ta/Zr/Hf)-Re合金粉末制備的等離子熔覆涂層表現出較好的耐磨性，熱震120次后熔覆層毫無開裂跡象或者出現細微的裂紋，熔覆層與基體的冶金結合強度高。

電子封裝用低成本抗老化釬料及其制備方法 1181

 0

一種電子封裝用低成本抗老化釬料及其制備方法,它涉及軟釬料及其制備方法,本發明解決了現有的低含銀量無鉛釬料的含銀量仍較高、添加元素種類多、冶金制備復雜、易產生固化裂紋及熔點較高的技術問題。本釬料由0.60%～0.79%的Ag、0.50%～0.90%的Cu、0.02%～0.20%的Ni、2.10%～4.00%的Bi和余量的Sn組成。制備方法:將錫、銀、銅、鎳和鉍進行兩次熔煉,得到釬料。本釬料熔點僅為205℃～219℃、潤濕性和可焊性良好,成本比SAC305釬料降低30%～43%,該釬料的焊點強度、抗高溫老化性能比SAC305和SAC0307提高?？捎糜陔娮咏M裝、封裝的手工焊、波峰焊和再流焊領域。

電渣爐控氧渣系及其制備方法 879

 0

本發明涉及一種電渣爐控氧渣系及其制備方法，屬于冶金熔煉技術領域。為解決現有預熔渣脫氧能力弱且價格昂貴的問題，本發明提供了一種電渣爐控氧渣系，包括如下重量百分比的組分：自制預熔渣30～32％、Al₂O₃?43～45％、CaO?20～22％和MgO?3～5％，其中自制預熔渣通過脫硅處理使SiO₂含量≤1.5％，還含有2～3％的鋁，能起到較好的脫氧效果；CaO、Al₂O₃和MgO能夠進一步提高渣系的脫氧能力。本發明電渣爐控氧渣系的成本低、制備工藝簡單、節能降耗效果好、重熔化學成分穩定。利用本發明控氧渣系進行鋼的熔煉，能夠使電渣鋼錠內部質量均勻，鑄錠表面光滑，探傷指標優異。

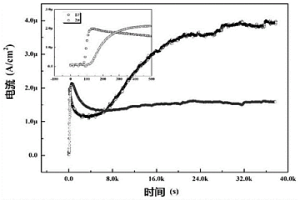

有效提高管線鋼抗氫損傷性能的冶金方法 781

 0

本發明提供一種有效提高管線鋼抗氫損傷性能的冶金方法，設計管線鋼中夾雜物的均勻化分布，提高鋼材內部不可逆氫陷阱密度，同時降低在環境中的腐蝕速度，以及加速吸附氫原子脫附過程，達到有效降低鋼中內部擴散氫數量的目的，需要選擇熔點較高的物質來形成夾雜物或是引導夾雜物的形成，具有抗腐蝕效果，并具有較好的對氫原子脫附過程的促進效應。設計以La2O3作為管線鋼中夾雜物和夾雜物的形核點，并且以固溶的形式將La元素添加到管線鋼中，考慮到La元素與鐵基合金的固溶度僅有0.1％，因此微合金化的La元素添加比例為0.1％。La2O3的添加比例為0.1％?0.3％時均有較好的抗滲氫效果。

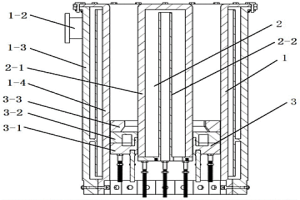

電子束冷床熔煉中空鈦錠的水冷坩堝及其應用 855

 0

本發明公開了一種電子束冷床熔煉中空鈦錠的水冷坩堝及其應用，屬于冶金金屬技術領域。本發明結合鈦合金先進熔煉技術，對水冷坩堝進行改進，提供一種可將金屬錠坯通過加熱后熔鑄成內部中空的金屬鑄錠，避免機加鉆孔等工序，實現短流程管坯制造的方法。本發明所提供的水冷坩堝包括外壁、內芯和底托，其中外壁和內芯帶有水冷循環系統，底托通過拉錠機構對已凝固中空鈦錠進行托拉動作。本發明提供的水冷坩堝制備中空鈦錠軸向尺寸可達4米，且由于水冷坩堝的外壁和內芯均具有水冷系統，使得熔鑄出的中空錠坯微觀組織細小，為后續產品處理提供了有利保障。

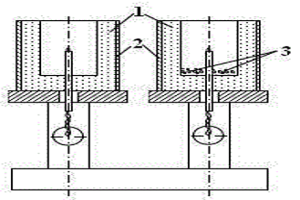

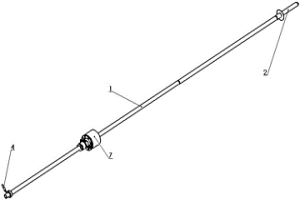

用于高溫合金熔煉的搗料裝置 746

 0

本實用新型公開了一種用于高溫合金熔煉的搗料裝置，屬于冶金設備技術領域。本實用新型所提供的搗料裝置包括搗料桿，擋片，搗料頭，固定架，鎖緊柄和球鉸鏈，其中，搗料桿的一端與搗料頭連接，搗料頭上設有所在平面垂直與搗料桿軸向的擋片，搗料桿的另一端連接有鎖緊柄，在搗料桿靠近鎖緊柄的一端連接有固定架和球鉸鏈，固定架和球鉸鏈相連，并且固定架位于球鉸鏈和鎖緊柄之間。本實用新型具有結構簡單，裝配和維修容易，并且能夠有效解決熔煉物料過量時，物料卡在坩堝上的問題。

可進行電渣重熔和有襯電渣熔煉的中頻感應爐 1002

 0

本實用新型公開了一種可進行電渣重熔和有襯電渣熔煉的中頻感應爐,它主要是加裝了一臺中頻變壓器[3]和一個轉換開關[2]對原中頻感應爐(圖中件1、6、7、9、10)和單相電渣爐(圖中件4、5、8、11)進行嫁接組合,中頻變壓器[3]的原繞組經轉換開關[2]接通中頻電源裝置[1]的輸出端,副繞組聯接軟電纜[4]至自耗電極[5];聯結中頻電源裝置[1]輸出端的轉換開關[2]可分別與中頻變壓器[3]和接通感應器[7]的水冷電纜[10]接合,構成一種具有感應熔煉、電渣重溶和有襯電渣熔煉的多功能電冶金設備。

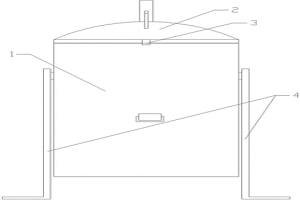

新型鋁鎂合金熔煉裝置 714

 0

一種新型鋁鎂合金熔煉裝置，屬于工業冶金熔煉技術領域，包括加熱爐堂、旋轉支腿、保護氣體入口、坩堝、澆注口，其特征在于：所述加熱爐堂上頂端表面連接有旋轉爐蓋，所述旋轉爐蓋側頂端表面連接有夾緊裝置，所述加熱爐堂側頂端表面左右對稱連接有旋轉支腿，所述旋轉爐蓋上頂端表面后方邊緣處連接有排煙罩，所述排煙罩側頂端表面下方連接有二次加料口，所述旋轉爐蓋上頂端表面右側邊緣處設有觀察口，所述旋轉爐蓋上頂端表面前方邊緣處連接有保護氣體入口，所述加熱爐堂內部下方底面中間處連接有坩堝，所述坩堝側頂端表面上方連接有澆注口，所述澆注口內部插裝有密封擋板，減少保護氣體的損失，可以減少熔煉過程中的煙氣排放對車間的空氣污染。

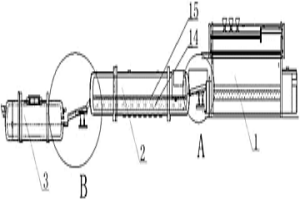

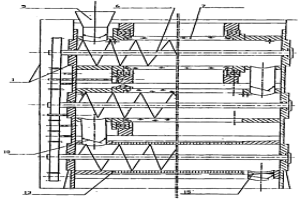

鐵硫化物礦粉脫硫焙燒和氮化處理多功能微波冶煉設備 1206

 0

硫化物礦粉脫硫焙燒和氮化處理多功能微波冶煉設備屬于礦冶設備;主機由結構機架、微波發生和控制裝置、紅外測溫裝置、自動控制裝置、連續進料斗、螺旋狀連續運料攪拌桿、石英高溫反應管、供氣裝置、排氣裝置、分段彈性隔離裝置、氣體收集冷凝裝置、供液裝置、水氣兩用冷卻裝置、動力同步調速傳動裝置、出口閥門、等五邊形微波發射箱安裝架組成,本發明使粉狀鐵硫化物在微波作用下快速升溫,達到一定溫度時,鐵硫化物中的硫原子迅速與氧發生結合形成“硫——氧氣化物”,全部被冷凝并收集利用,反應后在主機中留下粉狀固態物就是單質金屬鐵粉,再經微波加熱對鐵粉進行氮化處理使其成為粉末冶金所需的高性能專用基料;本發明用途廣泛。

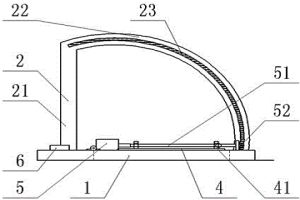

冶金熔煉爐旋轉開啟密封裝置 849

 0

本實用新型公開了一種冶金熔煉爐旋轉開啟密封裝置，包括門體和支架，所述門體設于冶金熔煉爐的熔體排放口上，所述支架包括支撐桿和弧形導軌，支撐桿固定連接在冶金熔煉爐的爐壁上，支撐桿和冶金熔煉爐的爐壁之間設有加強筋，弧形導軌一端固定在冶金熔煉爐的爐壁上，一端固定在支撐桿上，弧形導軌的弧度為100°弧形導軌上設有鏈條；所述門體前側設有固定板，固定板上平行設有固定塊，固定塊內設有軸承；本實用新型方便快速穩定封堵冶金爐的熔體排放口連接，不易脫落，且卸載方法簡便，且適用面廣，密封效果更好，安全性更強。

焦爐與氣基豎爐耦合系統 1946

 0

現有氣基豎爐缺點是：1、外熱燃燒加熱爐管內的原料氣，會造成燃燒產生的大量煙氣外排，污染環境。2、催化劑需定期更換，降低設備作業率：定期更換催化劑，造成停產，增加運行成本；3、用傳統管式加熱爐加熱原料氣，能耗高：MIDREX、HYL、PERED和ENERGIRON-ZR工藝采用燃料加熱爐管外壁，從而加熱管內還原氣的方式，這種外燃加熱的方式，能耗高。4、投資大：氣基豎爐的MIDREX工藝、HYL工藝和PERED工藝的還原氣加熱系統結構復雜，投資大。本實用新型是要解決上述的技術問題，而提供一種焦爐與氣基豎爐耦合系統。

冶金爐渣在線監測分析方法及系統 1415

 0

本發明涉及金屬冶煉過程控制技術領域，具體而言，涉及一種冶金爐渣在線監測分析方法及系統。

判斷冶金焦不熔融物的來源的工藝方法 1790

 0

現在配煤煉焦煤種數量越來越多，混煤越來越嚴重。造成焦炭中時常出現不熔融的顆粒，這些顆粒直接破壞焦炭反應后強度。故此，設計一種判斷冶金焦不熔融物的來源的工藝方法是十分必要的。為解決上述技術問題，本發明提供了判斷冶金焦不熔融物的來源的工藝方法，在穹頂的底部邊緣點安裝空氣炮，利用試驗焦爐可在8-20小時內，一次可檢驗1-12個煤樣，可高效檢查不熔融顆粒的來源于哪個單種煤，為解決焦炭質量下滑提供了一種有效的方法。
