廣西桂林有色金屬加工技術理論與應用

添加鋰錫合金、碘化銀和溴化銀的硫化鋰系固體電解質材料及其制備方法 803

 0

本發明公開了一種添加鋰錫合金、碘化銀和溴化銀的硫化鋰系固體電解質材料及其制備方法。所述的制備方法包括以下步驟：1)在氣氛保護條件下，按2.5?4.0：0.5?1.0：0.02?0.1：0.01?0.05的摩爾比稱取硫化鋰、硫化磷、鋰錫合金粉末和硫磺，混合均勻，得到鋰硫磷錫混合物；2)在氣氛保護及安全紅光條件下，取鋰硫磷錫混合物、碘化銀和溴化銀，置于球磨罐中球磨，得到含碘化銀和溴化銀的非晶態鋰硫磷錫混合物；3)步驟2)所得混合物在氣氛保護條件下密封，之后于真空條件下升溫至100?200℃進行熱處理，即得。本發明通過同時添加鋰錫合金、碘化銀和溴化銀以提升所得固體電解質材料的鋰離子傳導率。

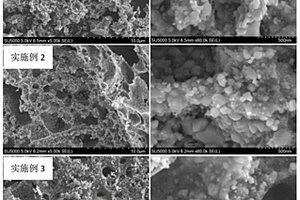

利用錫礦尾礦硫酸浸出液制備鋰離子電池用Fe₃O₄/C復合電極材料的方法 1160

 0

本發明公開了一種利用錫礦尾礦硫酸浸出液制備鋰離子電池用Fe₃O₄/C復合電極材料的方法。以錫礦尾礦硫酸浸出液為鐵源，以碳酸鈉為沉淀劑，采用沉淀法制備前驅體，然后向前驅體中加入檸檬酸銨作為形貌調控劑和碳源，在氬氣氣氛下分段燒結制備出由納米Fe₃O₄鑲嵌在多孔碳框架上的Fe₃O₄/C復合電極材料，其作為鋰離子電池負極材料具有較好的循環穩定性和倍率性能。本發明充分利用了錫礦尾礦硫酸浸出液中的鐵資源制備了具有高附加值的Fe₃O₄/C復合電極材料，這不僅可以緩解錫礦尾礦長期堆存產生的生態環境問題，而且有效提高了錫礦尾礦資源化利用率。同時，本發明還具有制備方法簡單、原料易得、成本低、條件易于控制、能大規模制備等優點。

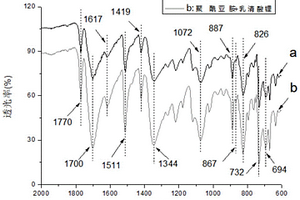

鋰離子電池負極用粘合劑、其制備方法、含有該粘合劑的負極及鋰離子電池 1063

 0

本發明公開了一種鋰離子電池負極用粘合劑、其制備方法、含有該粘合劑的負極及鋰離子電池。所述的鋰離子電池負極用粘合劑含有小分子有機芳香雜環類鋰鹽以及聚酰胺酸和/或聚酰亞胺，其中小分子有機芳香雜環類鋰鹽占粘合劑體系中固體成分總重量的0.2～3.5wt％，聚酰胺酸和/或聚酰亞胺占粘合劑體系中固體成分總重量的99.8～96.5wt％；所述的小分子有機芳香雜環類鋰鹽為不含苯環的嘧啶或吡啶或噻吩結構類鋰鹽，或者是它們中任意兩種以的組合。本發明通過小分子有機芳香雜環類鋰鹽改性聚酰胺酸和/或聚酰亞胺，使所得電池在保持較高首次充放電效率的同時具有優異循環穩定性。

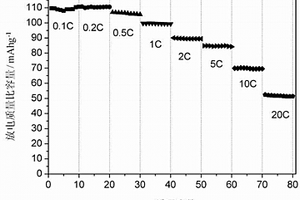

橢球形多孔結構的錳酸鋰或鎳錳酸鋰正極材料及制備方法 886

 0

本發明公開了一種鋰離子電池正極材料以及該材料的制備方法，所述方法包括如下步驟：（1）將橢球形碳酸錳在300oC至400oC溫度下焙燒4至8小時，得到橢球形二氧化錳。（2）將鋰源或鋰源、鎳源的混合物溶于過量乙醇，再加入前步驟所得的橢球形二氧化錳，攪拌均勻，待乙醇揮發后烘干，再于700oC至800oC溫度下焙燒8至20小時，即得到橢球形多孔結構的錳酸鋰或鎳錳酸鋰。步驟（2）中：鋰源與橢球形二氧化錳的摩爾比為：；鋰源、鎳源的混合物與橢球形二氧化錳的摩爾比為：。用本方法所制材料作為鋰離子電池的正極材料，能夠獲得比球形錳酸鋰更好的性能。

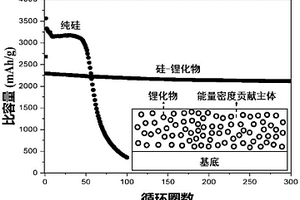

鋰化物復合型固體電極及其制作的鋰離子電池 820

 0

本發明適用于化學電源技術領域，提供了一種鋰化物復合型固體電極及其制作的鋰離子電池，所述鋰化物復合型固體電極由能量密度貢獻主體元素與鋰化物在特定氣氛下經過共沉積，在基體上生長制得，所述能量密度貢獻主體元素包括負極能量密度貢獻主體元素和正極能量密度貢獻主體元素，本發明的有益效果：鋰化物復合型固體電極在充放電過程中可以提高與電解質的相容性，提供鋰源進入電解質中，補充副反應消耗掉的鋰離子，同時使固體電極中形成多孔通道結構，適應能量密度主體的適度膨脹，加快鋰離子的傳輸，提高電極循環穩定性，保持高的可逆比容量，采用共沉積法生長形成的鋰化物復合型固體電極化學性能穩定，效率高，采用該工藝制作的電極組裝的鋰離子電池能量內阻小，密度高，循環壽命長，安全性好。

添加鋰錫合金和碘化銀的硫化鋰系固體電解質材料及其制備方法 1180

 0

本發明公開了一種添加鋰錫合金和碘化銀的硫化鋰系固體電解質材料及其制備方法。所述的制備方法包括以下步驟：1)在氣氛保護條件下，按2.5?4.0：0.5?1.0：0.02?0.1：0.01?0.05的摩爾比稱取硫化鋰、硫化磷、鋰錫合金粉末和硫磺，混合均勻，得到鋰硫磷錫混合物；2)在氣氛保護及安全紅光條件下，取鋰硫磷錫混合物及相當于其質量1?5％的碘化銀，置于球磨罐中球磨，得到含碘化銀的非晶態鋰硫磷錫混合物；3)所得含碘化銀的非晶態鋰硫磷錫混合物在氣氛保護條件下密封，之后于真空條件下升溫至120?200℃進行熱處理，即得。本發明通過同時添加鋰錫合金及碘化銀以提升所得固體電解質材料的鋰離子傳導率。

添加鋰硅合金和溴化銀的硫化鋰系固體電解質材料及其制備方法 738

 0

本發明提供了一種添加鋰硅合金和溴化銀的硫化鋰系固體電解質材料及其制備方法。所述的制備方法，包括以下步驟：1)在氣氛保護條件下，按2.5?3.5：0.5?1.0：0.05?0.20：0.01?0.1的摩爾比稱取硫化鋰、硫化磷、鋰硅合金粉末和硫磺，混合均勻，得到鋰硫磷硅混合物；2)在氣氛保護及安全紅光條件下，取鋰硫磷硅混合物及相當于其質量1?5％的溴化銀，置于球磨罐中球磨，得到含溴化銀的非晶態鋰硫磷硅混合物；3)所得含溴化銀的非晶態鋰硫磷硅混合物在氣氛保護條件下密封，之后于真空條件下升溫至100?180℃進行熱處理，即得。本發明通過同時添加鋰硅合金及溴化銀以提升所得固體電解質材料的鋰離子傳導率。

添加鋰錫合金和溴化銀的硫化鋰系固體電解質材料及其制備方法 807

 0

本發明公開了一種添加鋰錫合金和溴化銀的硫化鋰系固體電解質材料及其制備方法。所述的制備方法包括以下步驟：1)在氣氛保護條件下，按2.5?4.0：0.5?1.0：0.02?0.1：0.01?0.05的摩爾比稱取硫化鋰、硫化磷、鋰錫合金粉末和硫磺，混合均勻，得到鋰硫磷錫混合物；2)在氣氛保護及安全紅光條件下，取鋰硫磷錫混合物及相當于其質量1?5％的溴化銀，置于球磨罐中球磨，得到含溴化銀的非晶態鋰硫磷錫混合物；3)所得含溴化銀的非晶態鋰硫磷錫混合物在氣氛保護條件下密封，之后于真空條件下升溫至60?150℃進行熱處理，即得。本發明通過同時添加鋰錫合金和溴化銀以提升所得固體電解質材料的鋰離子傳導率。

利用廢舊鋰離子電池制備鎳鈷錳酸鋰正極材料的方法 1372

 0

本發明公開了一種利用廢舊鋰離子電池制備鎳鈷錳酸鋰正極材料的方法，包括：將電池放電后拆解，正極片粉碎后用濃硫酸溶解篩分，篩上物為鋁箔，篩下物用水和雙氧水溶解，過濾；濾液用有機相萃取，分離得到含鎳鈷錳的溶液和含鋰的溶液；含鎳鈷錳的溶液加堿液進行沉淀，得鎳鈷錳三元前驅體；酸溶正極片后殘余的黑色粉末與負極片粉碎后分離銅箔后的黑色粉末混合后燃燒，得到的氣體與含鋰的溶液反應，制備碳酸鋰；將鎳鈷錳三元前驅體與碳酸鋰混合燒結，即得鎳鈷錳酸鋰三元正極材料。本發明所述方法使廢舊電池中的銅箔、鋁箔、正極材料和負極材料均得到回收利用，并制備成鎳鈷錳酸鋰三元正極材料，還避免了正極材料回收過程過濾困難的現象。

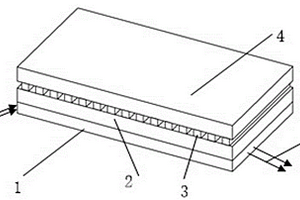

光柵結構的鈮酸鋰-金-鈮酸鋰表面等離子激元溫度傳感裝置 803

 0

本發明公開了一種光柵結構的鈮酸鋰-金-鈮酸鋰表面等離子激元溫度傳感裝置，其特征是，包括順序疊接的底層玻璃層、第一鈮酸鋰層、金層和第二鈮酸鋰層，第一鈮酸鋰層、金層和第二鈮酸鋰層形成鈮酸鋰-金-鈮酸鋰介質波導結構；所述的鈮酸鋰-金-鈮酸鋰為對稱的鈮酸鋰介質波導結構；所述鈮酸鋰介質波導結構的中間層金層為周期光柵結構。這種等離子激元溫度傳感裝置將亞波長尺度的表面等離子技術應用在溫度傳感領域提高了器件的適應性和靈敏度，彌補了微機電系統應用中溫度傳感器精度低、穩定性差、反應時間長的缺陷，特別是具有的納米級尺寸可以為光電集成的發展提供關鍵器件。

添加鋰錫合金、碘化銀和氯化銀的硫化鋰系固體電解質材料及其制備方法 948

 0

本發明公開了一種添加鋰錫合金、碘化銀和氯化銀的硫化鋰系固體電解質材料及其制備方法。所述的制備方法包括以下步驟：1)在氣氛保護條件下，按2.5?4.0：0.5?1.0：0.02?0.1：0.01?0.05的摩爾比稱取硫化鋰、硫化磷、鋰錫合金粉末和硫磺，混合均勻，得到鋰硫磷錫混合物；2)在氣氛保護及安全紅光條件下，取鋰硫磷錫混合物、碘化銀和氯化銀，置于球磨罐中球磨，得到含碘化銀和氯化銀的非晶態鋰硫磷錫混合物；3)將步驟2)所得混合物在氣氛保護條件下密封，之后于真空條件下升溫至100?200℃進行熱處理，即得。本發明通過同時添加鋰錫合金、碘化銀和氯化銀以提升所得固體電解質材料的鋰離子傳導率。

添加鋰硅合金、溴化銀和氯化銀的硫化鋰系固體電解質材料及其制備方法 753

 0

本發明提供了一種添加鋰硅合金、溴化銀和氯化銀的硫化鋰系固體電解質材料及其制備方法。所述的制備方法，包括以下步驟：1)在氣氛保護條件下，按2.5?3.5：0.5?1.0：0.05?0.20：0.01?0.1的摩爾比稱取硫化鋰、硫化磷、鋰硅合金粉末和硫磺，混合均勻，得到鋰硫磷硅混合物；2)在氣氛保護及安全紅光條件下，取鋰硫磷硅混合物、溴化銀和氯化銀，置于球磨罐中球磨，得到含溴化銀和氯化銀的非晶態鋰硫磷硅混合物；3)步驟2)所得混合物在氣氛保護條件下密封，之后于真空條件下升溫至100?180℃進行熱處理，即得。本發明通過同時添加鋰硅合金、溴化銀和氯化銀以提升所得固體電解質材料的鋰離子傳導率。

添加鋰硅合金粉末的硫化鋰系固體電解質材料及其制備方法 821

 0

本發明公開了一種添加鋰硅合金粉末的硫化鋰系固體電解質材料及其制備方法。所述的制備方法，包括以下步驟：1)在氣氛保護條件下，按2.5?3.5：0.5?1.0：0.05?0.20：0.01?0.1的摩爾比稱取硫化鋰、硫化磷、鋰硅合金粉末和硫磺，混合均勻，得到非晶態的鋰硫磷硅混合物；2)所得非晶態的鋰硫磷硅混合物在氣氛保護條件下密封，之后于真空條件下升溫至100?250℃進行熱處理，即得。本發明通過添加含鋰量高且容易形成非晶態的鋰硅合金粉末來提升硫化鋰系固體電解質中可遷移的鋰離子濃度，從而提升所得固體電解質材料的鋰離子傳導率。
