全部
▼
熱搜：
1205
0
本發明涉及鋰電材料技術領域，公開了三元正極材料及其金屬異物的去除方法。金屬異物的去除方法，包括：將待處理三元正極材料分散在強氧化性酸溶液中使所述待處理三元正極材料中所含的金屬雜質完全氧化得到混合漿液；將所述混合漿液中的固體物質燒結。三元正極材料，經上述金屬異物的去除方法處理得到。本申請提供的方法，可以實現三元正極材料中不可避免存在的金屬的去除，并且利用這些金屬形成金屬氧化物包覆層提高三元正極材料的電化學性能。
790
0
本發明公開了一種高鎳三元正極材料及其制備方法與電池，屬于電池技術領域。該制備方法包括以下步驟：將高鎳三元材料一燒材料與Zr基的UIO?66混合，隨后在氧氣氛圍下進行高溫熱處理，得到一次包覆材料；將一次包覆材料與硼源混合，于氧氣氛圍下進行低溫熱處理，得到復合包覆的高鎳三元正極材料；其中，高鎳三元材料一燒材料的分子式為LiNixCoyMn1?x?yO2，0.7≤x≤1，0.0≤y≤0.3。該方法能夠制備得到循環性能和倍率性能均較佳的高鎳三元正極材料，相應的材料不但可防止電解液滲透和表界面副反應發生，而且還具有較低的電荷轉移阻抗值，有利于鋰離子傳輸。
1016
0
本發明屬于聚苯硫醚副產鹽的回收技術領域，提供了一種聚苯硫醚合成中副產鹽的回收工藝，包括如下步驟：S1、將聚苯硫醚聚合結束后分離的含鹽母液和聚苯硫醚濾餅的洗滌液進行混合，加酸調節混合液的pH，采用蒸發器將混合液的溶劑進行蒸發回收，得到蒸發殘留物；S2、將S1得到的蒸發殘留物溶于溶劑中，進行過濾得到濾液，加入無機鹽沉淀催化劑陽離子，然后過濾分離出沉淀物和分離液，沉淀物用于回收制備催化劑鋰鹽；S3、將S2得到的分離液再加酸調節pH后在蒸發器中進行蒸發得到副產鹽。本發明在得到純度較高的氯化鈉的同時回收了副產鹽中夾帶的有機溶劑NMP和催化劑，降低了原料消耗和產品成本。
1212
0
本發明公開了一種高鎳三元材料前驅體的預氧化方法及所得前驅體材料，屬于鋰電材料技術領域。高鎳三元材料前驅體的預氧化方法包括：將通過共沉淀方式沉淀、離心處理得到的含水量小于10％的高鎳三元材料前驅體，與強氧化性物質進行反應，實現對高鎳三元材料前驅體的預氧化，其中，強氧化性物質為ClO2、Cl2、O3、Cl2O和Cl2O7中的一種或幾種。本發明利用強氧化性物質具有強氧化的特性，使之與離心后的前驅體發生反應。本發明通過對前驅體的預處理，使過渡金屬在高溫燒結前先形成符合目標產物的高價態，能明顯降低反應的難度并有利于材料電性能的充分發揮。
962
0
本發明公開了一種分層摻雜制備三元正極材料前驅體的方法，向反應釜底液中加入金屬鹽溶液、沉淀劑溶液、絡合劑溶液和銣鹽溶液，進行共沉淀反應，待反應釜內顆粒粒徑生長至小于目標粒徑0.5～3μm時，暫停進料，加入去離子水，濃縮置換出反應釜中含有銣離子的料液；然后繼續共沉淀反應，同時加入鉬鹽溶液進行共沉淀反應，至顆粒平均粒徑生長至目標粒徑，停止進料，得含有前驅體材料的溶液；將所得含有前驅體材料的溶液攪拌進行陳化、洗滌、干燥、篩分、除鐵，得核殼結構三元正極材料前驅體。本發明可防止三元正極材料前驅體成核過程中裂紋產生，提高三元正極材料的高溫循環性能與倍率性的同時，提高鋰離子電池電導率和容量保持率。
1134
0

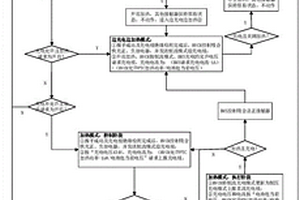

本發明公開了一種電動汽車低溫下的快充加熱控制方法，包括如下步驟：在車輛快充準備完成后，檢測電池的溫度，根據電池的溫度判斷電池溫度狀態，電池的溫度狀態包括只充電不加熱溫度狀態、邊加熱邊充電溫度狀態、只加熱不充電溫度狀態；BMS根據電池所處的溫度狀態對應的控制電池的加熱、充電的開啟狀態。本發明的優點在于：對電池溫度狀態進行設置，設置三種溫度狀態區間，不同的溫度區間設置不同的溫度控制策略，從而實現在低溫環境下，縮短快充充電時間，提升用戶用車體驗；低溫環境下，減少鋰電池低溫充電使用時間，盡可能減少低溫導致的電池衰減。
1208
0

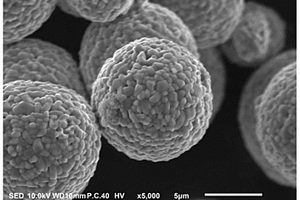

本發明公開了一種正極材料前驅體的制備方法，配制原料金屬鹽溶液、堿液和絡合劑溶液，將原料金屬鹽溶液、堿液、絡合劑加入反應釜共沉淀反應，所述共沉淀反應包括以下兩個階段：S1：控制金屬鹽溶液的進料流量為0～30mL/min，攪拌線速度為6～15m/s，pH值為11～13；S2：待反應釜內顆粒粒徑生長至目標粒徑的60～80％時，控制金屬鹽溶液的進料流量為0～60mL/min，攪拌線速度為S1階段攪拌線速度的30～80％，pH值為8～11.5；至顆粒平均粒徑生長至目標粒徑，停止進料，得正極材料前驅體。本發明通過分段分時控制反應條件，所制得的正極材料前驅體振實密度大于2.20g/cm3，同時比表面積大于10.4m2/g，形貌可控，粒度分布均勻，大大改善了鋰離子電池的容量和充放電性能。
953
0
本發明公開了高鎳正極材料的表面改性方法及改性的高鎳正極材料，涉及鋰離子電池技術領域。高鎳正極材料的表面改性方法，包括：將高鎳正極材料進行酸洗，然后與包覆劑混合燒結；其中，包覆劑中含有元素W、Al和B。通過先將高鎳正極材料進行酸洗有效去除殘堿，然后利用特定的包覆元素進行燒結，W，B進入到晶界中，用于填充晶界以降低材料的比表面積，Al用于增加材料界面的穩定性，經過燒結之后可以顯著提升材料的容量和循環穩定性，進而達到了在保證材料的容量和循環穩定性能的前提下顯著降低材料的殘堿的目的。
800
0

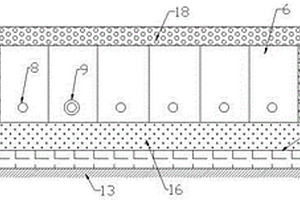

本發明公開了一種石墨化爐及熱處理石墨粉的方法，該石墨化爐在爐體內部從爐頭至爐尾方向對稱電極之間設置數個相互貫通連接的石墨箱，石墨箱與爐體側墻相對的一面開有通氣孔，通氣管穿過該通氣孔伸出至側墻墻體外部與提純氣體罐連接；所述石墨箱由石墨材料制成的石墨方塊組裝而成。熱處理石墨粉的方法包括組裝石墨箱、排布通氣管、裝粉、封蓋、填充保溫料、加熱石墨化、通氣純化、冷卻、出料等步驟，通過本發明石墨化爐及相應方法熱處理純化石墨粉，能耗低，熱效率高，產量高，產品質量穩定、純度高，并且減少了純化氣體送氣量，不使用氮氣等保護性氣體，避免了氮元素對人造金剛石或鋰電負極材料等制品性能帶來的負面影響。
995
0
本發明涉及一種鋼化玻璃的制備方法，屬于玻璃技術領域，主要步驟包括：第1步、制備改性丙烯酸樹脂乳液；第2步、將改性丙烯酸樹脂乳液、聚氨酯樹脂、硫酸鋰、納米氧化鈦、聚α烯烴、白炭黑、聚乙二醇和固化劑混合得到涂料組合物；第3步、取平板玻璃，放入鋼化爐中進行加熱，達到鋼化溫度后，進入急冷室開始冷卻，迅速降溫，至溫度降至200℃時，取出，將涂料組合物均勻噴涂至平板玻璃表面，待冷卻至室溫，即可。本發明提供的鋼化玻璃的制備方法，是通過對丙烯酸樹脂進行改性，調整以改性丙烯酸樹脂為基料的涂料組合物，提高了涂料組合物對鋼化玻璃表層的附著力，使得鋼化玻璃表面具有較高的平整度，同時也提高了鋼化玻璃表面應力。

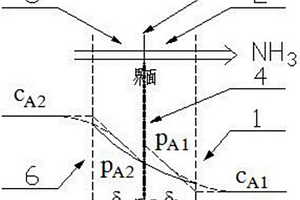

本發明屬于氣體分離與凈化技術領域，具體公開一種用于三元前驅體廢水氨資源化利用的藥劑以及資源化利用方法，所述的藥劑是由咪唑或吡啶及其衍生物的陽離子和含硼、磷離子的陰離子組成。該藥劑通過陽離子與氨氣分子之間的氫鍵作用力，陰離子與氨氣分子間的范德華力共同作用，實現對氨氣的高效回收，同時該藥劑吸收容量大、物化性質穩定、壽命長、可循環再生使用，為鋰電行業氨氣回收利用提供了一種新型吸收劑，并同時提供一種三元前驅體廢水氨資源化利用方法，可將三元前驅體廢水中的高濃度氨氮以氨與氨水的形式回收利用。
879
0

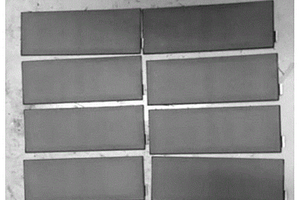

本發明提供一種高倍率軟包鋰離子電池的熱壓化成方法，包括以下步驟：將陳化結束的電芯放入夾具化成設備中，化成溫度控制在40～70℃，以梯度施壓和階梯分段充電方式化成。先設定壓力P1，以電流A1恒流充電至電壓V1，接著設定壓力P2，以電流A2恒流充電至電壓V2，緊接著設定壓力P3，以電流A3恒流恒壓充電至電壓V3，通過設定合理的溫度/壓力/電壓和電流大小完成高倍率軟包電池的化成。通過該熱壓化成工藝可以在負極表面形成較為均勻、質量較好的固體電解質界面膜(SEI膜)，從而有效的改善了電池容量和電池壓降分布的一致性，提高電池的一致性，提高電池的循環性能。同時，還可以改善電芯硬度和外觀，提高化成工序生產效率。
982
0

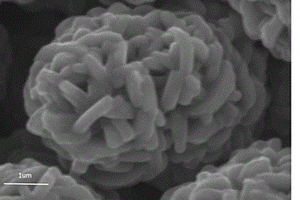

本發明公開了鎳鈷錳前驅體、三元正極材料及其制備方法，涉及鋰電池技術領域。鎳鈷錳前驅體為核殼結構，內層為鎳鈷錳氫氧化物和鎳鈷錳草酸鹽的混合物，外層為鎳鈷錳氫氧化物。由于鎳鈷錳草酸鹽在燒結過程中分解產氣遠高于鎳鈷錳氫氧化物，在燒結之后材料內部孔隙多，外部孔隙相對較少，同時具有高BET和高強度的特點，在高電壓下具備較好的循環性能。
1000
0
本發明屬于高分子材料領域，具體公開一種高流動性低粘度聚醚醚酮的制備方法，包括以下步驟：(1)向反應器內持續通入高純氮氣，再依次投入對氟苯酚、4,4?二羥基二苯甲酮、4,4?二羥基二苯甲醚、碳酸鋰、二苯砜，在氮氣的保護下，開始合成反應；(2)反應結束后，將體系混合物料冷卻至室溫，用高速破碎機粉碎，洗滌，最后將處理后產物放置于130℃真空干燥箱內，連續干燥60～90min后，即得產品，本發明制備方法簡單，通過調整體系內酮鍵、醚鍵、苯環的比例和排列，最終使熔體粘度下降了約1/3。
979
0
本發明公開了一種氟磷伴侶摻雜三元前驅體及其制備方法和三元材料，屬于鋰離子電池材料技術領域。該方法在前驅體合成時，將鎳鈷錳混合溶液、單氟磷酸鹽溶液、堿液和氨水溶液并流混合，利用過渡金屬磷酸鹽更難溶的特點優先生成磷酸鹽晶核，在氨水溶液和堿液作用下，磷酸鹽晶核與鎳鹽、鈷鹽、錳鹽同時進行絡合，形成同時含氟磷兩種元素的前驅體，且兩種元素是以含有P?F化學鍵的聚陰離子形式存在的，在高溫燒結的過程中，氟磷元素以伴侶的方式同時參與反應，由于高價態P以及P?F鍵協同的吸電子作用，可以抑制材料在充放電過程中氧陰原子的失電子傾向，最終使得材料的高溫循環性能明顯提升。
847
0

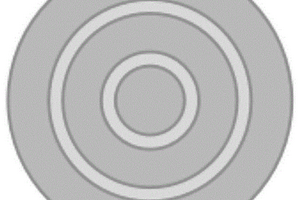

本發明公開了一種高鎳三元正極材料前驅體，所述三元正極材料前驅體是由同心球相互組合而成的同心球體結構，所述同心球體結構層與層的層間結構的間距為0.01～1μm，每層同心球的厚度為1～5μm。本發明的一種高鎳三元正極材料前驅體，在不改變反應的轉速、氨值、pH的條件下，制備得到同心球結構的前驅體，同心球結構的前驅體制成的鋰離子電池，在保證其電池容量及循環保持率的同時，提高了倍率性能。
1175
0
本發公開了一種核殼結構三元前驅體的制備方法，包括以下步驟：S1、以可溶性鎳鹽、可溶性鈷鹽、可溶性錳鹽為原料，配制核層金屬鹽溶液；S2、使所述核層金屬鹽沉淀后得到核層沉淀物；S3、以可溶性鎳鹽、可溶性鈷鹽、可溶性錳鹽為原料，配置殼層金屬鹽溶液；S4、將核層沉淀物與顯堿性的底液混合得到懸浮液，將殼層金屬鹽溶液、沉淀劑、絡合劑加入到懸浮液中，使殼層金屬鹽溶液中的金屬鹽沉淀在核層沉淀物上，得到含有核殼結構前驅體材料的溶液；S5、將含有核殼結構前驅體材料的溶液依次進行陳化、過濾、洗滌、干燥。本發明的優點是：能夠降低四元正極材料的生產成本，且能夠提高鋰離子電池的可逆比容量，增加電池的循環性能。
本發明公開了一種石墨烯基/AlPO4復合包覆改性高鎳三元正極材料的方法，將氧化石墨烯、去離子水、鋁鹽溶液、磷酸溶液配制得到的氧化石墨烯/AlPO4原位復合溶液作為包覆料水洗包覆高鎳三元正極材料，即得石墨烯基/AlPO4復合包覆改性的高鎳三元正極材料。本發明中氧化石墨烯溶液與三價鋁離子溶液在分子水平上混合，然后在氧化石墨烯表面原位生長出磷酸鋁，得到分散均勻的石墨烯基/AlPO4復合結構的氧化石墨烯/AlPO4原位復合溶液，避免常規包覆方法中高鎳三元材料表面AlPO4島狀結構的形成，整體的氧化石墨烯/AlPO4復合物緊密牢固的包覆在高鎳三元正極材料表面，包覆層不容易脫落且有效降低了高鎳三元正極材料表面的活性及殘鋰量。
本申請提供一種改善固態電解質和負極界面穩定性的保護膜及其制備方法、固態電池，涉及固態鋰電池技術領域。該保護膜位于固態電解質與負極之間；保護膜的原材料包括氧化石墨烯、碳導電劑和修飾劑。該保護膜的制備方法包括：將所述保護膜的原材料與溶劑混合制成前體漿料；將前體漿料涂布在基底上，烘干，再與蒸汽進行還原處理，得到中間膜；將中間膜進行熱處理，得到所述保護膜。本申請的保護膜具有良好的化學/電化學穩定性，能有效阻止負極與固態電解質的直接接觸，保證了界面的穩定性，提高了固態電池的的能量密度。
931
0
本發明公開了一種三元正極材料前驅體的制備方法，配制原料金屬鹽溶液、堿液和絡合劑溶液，將原料金屬鹽溶液、堿液、絡合劑加入反應釜進行共沉淀反應，反應過程中pH值的調節包括以下步驟：pH值為11.9～12.5，直至造核完成；造核完成后降低pH值為11.2～11.7，至顆粒平均粒徑生長至目標粒徑后暫停進料；pH值調整為11.9～12.5后繼續進料，重新造核5～18h，然后，降低pH值為11.2～11.7，繼續反應至顆粒平均粒徑生長至目標粒徑，停止進料，得含有前驅體材料的溶液體。本發明通過在共沉淀反應過程中僅調節pH值，不改變其他反應條件，所制得的正極材料前驅體振實密度大于2.10g/cm3，同時比表面積大于18.5m2/g，形貌可控，粒度分布均勻，大大改善了鋰離子電池的容量和充放電性能。
743
0

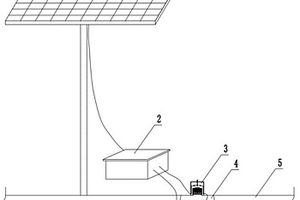

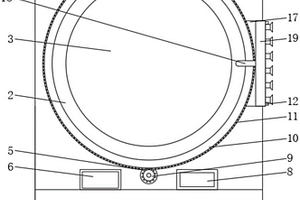

本實用新型公開了一種基于人工智能的噴灑設備，涉及噴灑設備技術領域，具體為一種基于人工智能的噴灑設備，包括機架本體，所述機架本體的上表面安裝有蓄水箱，所述蓄水箱的頂部安裝有太陽能板，所述蓄水箱的表面開設有進水口，所述蓄水箱的表面轉動連接有轉動環，所述轉動環的表面固定連接有主齒輪，所述蓄水箱的一側固定安裝有第一電機。該基于人工智能的噴灑設備，通過紅外人體感應器、控制器、太陽能板、鋰電池的配合使用，在澆水時，當紅外人體感應器檢測到前面有人或者動物時，通過控制器控制水泵關閉，暫停噴灑，可以及時地避免對人或者動物造成傷害，同時利用太陽能板可以對太陽能進行轉換，通過鋰電池對電能進行存儲，對整個設備進行供電，更加綠色環保。
1176
0

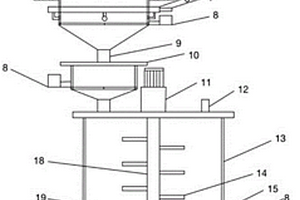

本實用新型公開了一種石墨烯導熱漿料制備裝置，包括加熱分散裝置、冷卻裝置、攪拌反應裝置和超聲攪拌處理裝置，所述加熱分散裝置的出料端與所述冷卻裝置的進料端連接，所述冷卻裝置的出料端與所述攪拌反應裝置的進料端連接，所述攪拌反應裝置的出料端與所述超聲攪拌處理裝置的進料端連接。與現有技術相比，本實用新型采用旋轉氣流與加熱裝置能夠使得石墨烯高效分散，配合高效的攪拌與超聲處理裝置能夠提高石墨烯漿料的粘度，且提高了漿料的穩定性，使得處理后的石墨烯漿料應用到鋰電池能夠提高使用效率，提高鋰電池的品質，具有推廣應用的價值。
819
0

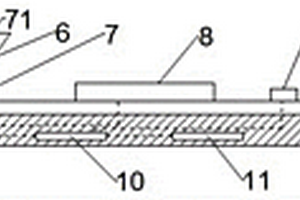

本實用新型公開了一種手持茶葉檢測器，它包括底板，所述底板上平鋪有太陽能電池板，所述太陽能電池板連接有聚合物鋰電池連接，所述聚合物鋰電池鑲嵌與所述底板底面；所述底板頂面設有農藥檢測單元，所述底板內嵌有控制模塊和藍牙模塊；所述農藥檢測單元與所述控制模塊連接，所述控制模塊與所述藍牙模塊連接；所述農藥檢測單元上方設置漏斗，所述漏斗穿設所述太陽能電池板與所述農藥檢測單元連通；所述太陽能電池板上表面設有顯示屏和感應開關，所述顯示屏設置于所述漏斗和所述感應開關之間，所述顯示屏與所述控制模塊連接；所述底板的一端設有把手；本實用新型操作方便、準確性高且可遠程監控，無需外加電源，直接利用太陽能提供電源。
951
0
一種電動高爾夫球車用電池包，屬于高爾夫球車技術領域，該電動高爾夫球車用電池包，設置在電池容納倉內，該電池包包括箱體、箱蓋、安裝支架和鋰離子電池模組，安裝支架包括上安裝支架和下安裝支架，上安裝支架固定在箱體一側的上部，上安裝支架與電池容納倉上端相連，下安裝支架固定在箱體另一側的下部，下安裝支架與電池容納倉底部相連；箱體內設置鋰離子電池模組，箱體的開口端與箱蓋相連，本實用新型的有益效果是，該電動高爾夫球車用電池包整體結構強度高，安裝方便快捷，安裝結構穩定可靠，散熱效果好，減少了維修成本，增加了續航里程，滿足了人們的使用需求。
884
0

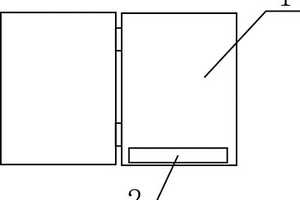

本實用新型公開了一種具有夜視功能的戶外繪畫寫生板，包括由兩個板體鉸接而成的寫生板主體及背帶，其特征在于：所述一板體內側下部設有畫筆放置槽，板體外側面設置有筆袋，所述筆袋的開口處設置有拉鏈，板體表面設置有太陽能板及與太陽能板電聯的鋰電池，板體上固定有照明燈，所述照明燈與鋰電池電聯。主要用于戶外寫生使用。
932
0

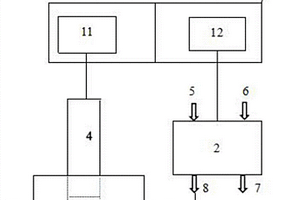

本實用新型涉及鋰電池材料行業，具體涉及鋰電池材料的洗滌控制，其提供一種三元前驅體材料離心洗滌的自動測控裝置，包括控制模塊，所述控制模塊包括數據采集單元和洗滌控制單元，所述數據采集單元連接到電導率檢測儀，所述洗滌控制單元連接到離心洗滌模塊，所述電導率檢測儀與離心洗滌模塊連接，其中數據采集單元用于采集所述電導率檢測儀檢測經離心洗滌模塊洗滌后洗液的電導率，所述洗滌控制單元用于根據測得的電導率控制離心洗滌模塊對含有雜質的物料進行離心洗滌。該裝置能夠解決在三元前驅體生產中洗滌過后雜質含量的檢測，而且可以根據檢測結果來控制離心洗滌模塊的洗滌狀態，實現了檢測與控制的全自動化，降低了勞動強度以及生產成本。
1029
0
本實用新型公開了可對土壤微量元素監測的檸檬種植管理系統，包括：檢測模塊、主控系統、驅動模塊、通訊模塊；所述檢測模塊包括溫度傳感器、濕度傳感器、PH傳感器、重金屬檢測儀、土壤礦物質檢測模塊、光照傳感器、第二無線通訊模塊、第三無線通訊模塊、第四無線通訊模塊、第五無線通訊模塊、第六無線通訊模塊、第七無線通訊模塊；所述供電模塊包括供電切換模塊、太陽能供電、鋰電池組，太陽能供電、鋰電池組分別與供電切換模塊連接，供電切換模塊與控制模塊連接，所述太陽能供電包括太陽能吸收板、太陽能蓄電池，太陽能吸收板與太陽能蓄電池連接；通過此種設計達到系統檢測土壤各項數據，同時解決系統持續供電的目的。
1006
0
本實用新型公開了一種用于自主學習設備的多功能智能電子筆，包括壓力傳感器、電子書寫筆尖、中央處理芯片、內置存儲器，所述電子書寫筆尖后方設置有所述壓力傳感器，所述壓力傳感器側面設置有高速攝像頭，所述高速攝像頭后方設置有所述中央處理芯片，所述中央處理芯片后方設置有所述內置存儲器，所述內置存儲器側面設置有無線收發器，所述無線收發器后方設置有充電鋰電池，所述充電鋰電池外部設置有充電插口，所述充電插口設于所述電子筆外殼上，所述電子筆外殼中部設置有顯示屏幕，所述顯示屏幕下方設置有操控按鈕，所述電子筆外殼底部設置有攝像通孔。有益效果在于：識別精度較高，更加智能化。
976
0
本發明公開了一種正極材料及其制備方法，屬于正極材料技術領域。其制備方法包括：將分子式為NixCoyMn1?x?y(OH)2的前驅體與鋰鹽混合后的混合物依次進行預燒、造粒、壓實、扎孔及一次燒結；x≥0.8，y≥0，1?x?y≥0；壓實后的塊狀物的壓實密度為2.4g/cm3?3.0g/cm3；扎孔后的孔洞率為30%?40%，所扎孔的孔徑為4mm?10mm；一次燒結溫度不低于750℃，一次燒結所用的匣缽不具有側板，且其底板具有孔隙。上述方法適用于一次燒結溫度≥750℃的情況，該方法有利于一次顆粒的均勻生長，且可達到提升燒結效率和燒結程度及降低殘余鋰鹽含量的效果。由此制備得到的正極材料顆粒均勻，且具有較低的殘堿含量。
中冶有色為您提供最新的四川宜賓有色金屬材料制備及加工技術理論與應用信息，涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺！
2025年07月23日 ~ 26日
2025年07月24日 ~ 26日
2025年07月24日 ~ 26日
2025年07月24日 ~ 26日
2025年08月01日 ~ 03日
