一種螺旋滾筒篩,包括機架和設在機架上的螺旋滾筒、驅動裝置與噴淋管,螺旋滾筒包括網籠、設在網籠內壁的多根支撐桿和一根與網籠相連接的主軸,主軸的中心線與網籠的中心線相重合且貫穿網籠內外,主軸兩端分別通過軸承設在機架上的兩個軸承座內,在網籠的外部蒙設有120?200目的過濾篩網,在過濾篩網的外表面裹有網孔徑大于過濾篩網網孔徑的防護網,防護網的外周分布有多根用于將防護網及過濾篩網固定于網籠上的扎絲;在螺旋滾筒的一端設置有礦漿進料口,在機架上還設有過濾篩網內物料出口和過濾篩網外物料出口,在螺旋滾筒的外部還設有防護罩。本實用新型結構簡單,使用可靠,便于維修,可以提高精礦的回收率并可降低生產成本。
一種涉及振動篩析機領域的快速濕式粒度振動篩析機,包含振動篩析機機體、篩子、收集容器和壓緊裝置;所述的振動篩析機機體頂端面至少設有兩根立柱,立柱之間安置有收集容器;所述收集容器的一側器壁底部安裝導流管,收集容器的頂端面安置篩子;所述篩子的上部面設有安裝在立柱上的壓緊裝置;所述的快速濕式粒度振動篩析機適用于選礦廠及選礦實驗室等需要快速濕式測定物料粒度組成的地方,其結構簡單,易于操作,安全耐用,實用性強,不但能夠有效降低操作者的工作時間及勞動強度,而且能夠提高樣品產物篩析結果的準確性。
一種隔碳篩,整機通過出料架固定于槽體內,出料架與一立式圓筒篩連接,并與圓筒篩連通,圓筒篩下端面安裝一托架,托架阻止礦漿從圓筒篩下端面流入圓筒篩內,礦漿只能通過圓筒篩的篩面進入其內,電機經減速器減速后連接傳動軸,傳動軸中部通過剖分式聯軸器連接葉輪,葉輪旋轉后,帶動葉片攪動圓筒篩內的礦漿,并具有提升礦漿的作用,傳動軸穿過托架的上空心管,在其下部法蘭上連接轉籠,轉籠隨傳動軸轉動,對圓筒篩外部礦漿進行攪動,防止礦漿中的粗顆粒堵塞圓筒篩篩面的縫隙。本機構占地面積小,無需附屬設備對篩面進行清理,是一種通過自身攪拌清理的全新的分離載金碳和礦漿的立式固定篩分機構。
本實用新型涉及一種球磨機溢流口自動篩分裝置,殼體上端開口設置,殼體下端設有出料口,殼體內設有傘狀的篩盤,篩盤上均布有篩孔;殼體內還通過支撐架連接設有固定軸且固定軸豎直設置在篩盤的下方,篩盤的下端設有與固定軸對應的連接管,連接管套設在固定軸上,固定軸的上端與連接管之間設有彈簧;殼體的側壁均布設有多個回料孔;下壓篩盤可壓縮彈簧并使篩盤上端的空間與回收倉通過回料孔連通;本申請結構合理、配合巧妙,通過篩盤可對球磨機溢流口排出的礦料進行篩分,同時在篩盤上的大顆粒礦料在積攢一定量時下壓篩盤隨后從回料孔滑入回收倉,實現自動篩分回收,提高礦料生產質量,便于大顆粒礦料的回收再利用。

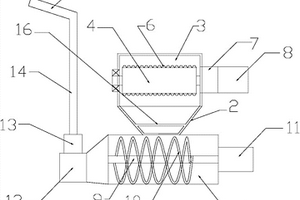

本實用新型公開了一種雙螺旋篩洗一體機,包括底基板、尾礦干排篩和雙螺旋洗砂機,所述底基板右側固定有支撐墊,且支撐墊上固定有雙螺旋洗砂機,所述支撐墊左側的底基板上固定有水箱固定架,且水箱固定架上固定有落水箱,所述落水箱中部設置有垂直滑槽,且落水箱上方設置有尾礦干排篩,所述落水箱側面固定有固定架,且固定架上方固定有旋流器,所述回收水箱通過管道與螺旋洗砂機清洗箱內部連通在一起。該雙螺旋篩洗一體機,采用尾礦干排篩配合雙螺旋洗砂機設置,形成整體結構,篩分和清洗結合在一起,易于生產加工,生產周期短,占地面積小,處理能力大,能夠更好的進行篩分和清洗,促進篩洗行業的發展。

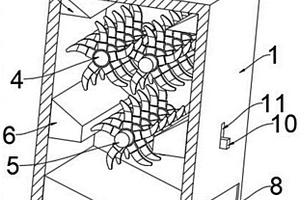

本實用新型公開了一種盤式細篩機,包括機箱,所述機箱上端一側設置有進料口,所述進料口內安裝有引料板,所述機箱下端另一側設置有隔板,所述隔板兩側均為排料口,所述機箱內從進料口到隔板之間設置有一排篩軸,每根篩軸上沿著軸線方向垂直安裝有多個等間距的篩片,相鄰兩根篩軸上的篩片沿著軸線方向交錯布置,所述篩軸的一端連接驅動裝置;所述篩軸下方設置有用于刮除篩軸和篩片上的殘留物的刮板機構。有益效果在于:本實用新型所述的盤式細篩機可快速篩分濕黏難篩分物料(如原煤、煤泥、焦炭、鐵礦、球團、鋁礦、磷礦、金礦、鉬礦、石灰石等),同時不會出現物料堵塞卡滯,篩選效率高,實用性好。
一種隔碳篩,整機通過出料架固定于槽體內,出料架與一立式圓筒篩連接,并與圓筒篩連通,圓筒篩下端面安裝一托架,托架阻止礦漿從圓筒篩下端面流入圓筒篩內,礦漿只能通過圓筒篩的篩面進入其內,電機經減速器減速后連接傳動軸,傳動軸中部通過剖分式聯軸器連接葉輪,葉輪旋轉后,帶動葉片攪動圓筒篩內的礦漿,并具有提升礦漿的作用,傳動軸穿過托架的上空心管,在其下部法蘭上連接轉籠,轉籠隨傳動軸轉動,對圓筒篩外部礦漿進行攪動,防止礦漿中的粗顆粒堵塞圓筒篩篩面的縫隙。本機構占地面積小,無需附屬設備對篩面進行清理,是一種通過自身攪拌清理的全新的分離載金碳和礦漿的立式固定篩分機構。
本發明提供一種大型自磨機可拆式雙層自返篩,通過磨機轉動帶動自返篩轉動,礦槳從磨機筒體(1)出料端溢出,通過橡膠槽板(2)、中空軸的出料襯套(4)進入內層筒篩,小于15MM的礦槳透過內層筒篩進入外層筒篩,小于2MM的礦槳透過外層筒篩進入下道工序;內層筒篩與外層筒篩內而未被篩分出的大顆粒物料在螺旋推力作業下經過回料器,進入回料圓筒(5),在回料圓筒(5)反螺旋作用下返回筒體內,再次參與破碎生成二次礦槳,再次通過內層筒篩、外層筒篩,使物料小于2MM的礦槳進入下道工序。本發明提高了磨機的篩分效率,其結構簡單,篩網更換方便,易于操作,縮短了換網時間,降低了勞動強度,設備投入少、成本低、通用性好。
鉬礦尾礦制彩砂、路基石和水泥活性摻合料的方法,具體步驟如下:將鉬礦尾礦用水調制成礦漿,從尾礦庫用管道輸送到生產車間,礦漿進行多級篩分為甲礦漿、乙礦漿、丙礦漿、丁礦漿、戊礦漿;將甲礦漿、乙礦漿和丙礦漿過濾,濾餅生產彩砂,濾液循環使用;將丁礦漿過濾,濾餅輸送至路基石生產線生產路基石;將戊礦漿固液分離,濾餅送至活化爐進行活化,生產水泥活性摻合料,濾液處理后循環使用;將過濾后的固體濾餅加普通硅酸鹽水泥、增強劑、玻璃纖維和水泥活性摻合料混合均勻,生產路基石和路基磚中。該方法設備投資小、工藝簡單、成本低、附加值高、無二次污染、資源化效果顯著、易于大規模處置,有較好的環境效益和經濟效益。
一種金礦專用礦漿緩沖箱,包括底座、主箱、進料管、導流管和散流槽;主箱設置在底座上部,進料管設置在主箱的上部,導流管設置在主箱的右側下部,散流槽設置在導流管的下部;所述的主箱為矩形箱體,主箱的上部設置有進料口,主箱的右側下部設置有出料口,主箱的內部設置有傾斜的緩沖板,上下層緩沖板交錯設置,緩沖板的前后端分別與主箱內側的前面和后面連接,緩沖板為矩形平板;通過本實用新型的實施,達到了良好的使用效果:本實用新型解決了通過多級的緩沖板和散流槽的共同作用,使篩網的受受沖擊力得到了有效的分散,提高了篩網的壽命,避免了礦漿的浪費,改善了環境,給企業增加了收益。
一種螢石粉選礦廠的尾礦排水循環系統,涉及一種污水循環系統,沉降池(9)為圓錐形,在沉降池(9)的口部設有隔離帶(4),隔離帶(4)將沉降池(9)分割為內池(5)和外池(8),震動篩(2)、旋流器(3)、沉降池(9)、臥螺機(10)、儲砂池(11)、大循環池(12)和高位水池(14)之間合理連接;本實用新型通過將尾礦含泥砂水通過旋流器、震動篩、沉降池、臥螺機將泥砂和水進行分離,將分離后的砂粒存入儲砂池制作磚塊,將分離后的水經過大循環池和高位水池流回球磨及浮選工序,水循環利用不僅不會影響正常生產,而且實現了污水零排放的要求,同時也節約了用水量,實現了節能環保的目的。
一種用于燒結礦爐冷定溫排礦的自動控制方法,包括從燒結機排出的燒結礦通過破碎裝置的破碎和篩分裝置的篩分步驟,通過燒結礦輸送裝置進入冷卻爐的冷卻步驟,然后通過出料裝置排出冷卻爐的步驟,隨著燒結礦冷卻排出,通過溫度檢測裝置檢測排礦溫度,通過調整引風機風量和鼓風機風量,來調整排礦溫度穩定為90℃-200℃。本發明中通過出風口風溫和礦溫的前饋調節風機的通風量、給風溫度,從而把排礦溫度、余熱風溫、余熱風量控制在一定范圍之內,保證余熱利用系統正常運行,保證正常的排礦,采用本控制方法,可以做到提前預防排礦礦溫過高或過低的情況,實現穩定運行,提高燒結礦品質的目的。
本發明提供的一種高鉬礦處理能力的磨礦分級方法,充分利用了碎礦產品中細粒物料含量高的特點,采用篩孔尺寸大的振動篩進行濕式預先篩分,有效解決了細粒物料進入球磨機磨礦,提高了球磨機利用系數,球磨機臺時處理量得到提高,溢流濃度提高近5個百分點,同時溢流產品分布更均勻,?0.037mm過細粒級含量下降4個百分點,?0.106mm~+0.037mm易選粒級含量增加近6個百分點,為后續的選別作業提供優質原料,技術經濟指標十分可觀。
本實用新型公開一種礦山磨礦SAB系統,包括通過給料皮帶供料的半自磨機、直線振動篩、設有渣漿泵Ⅱ的泵池Ⅱ、球磨機和分級旋流器,還包括設有渣漿泵Ⅰ的泵池Ⅰ,所述半自磨機通的排料出口連接至泵池Ⅰ,泵池Ⅰ通過渣漿泵Ⅰ與直線振動篩的給料箱連通,直線振動篩的篩上產品出口連通至半自磨機的進料口,直線振動篩的篩下產品出口連通至泵池Ⅱ,泵池Ⅱ通過渣漿泵Ⅱ與分級旋流器連通,分級旋流器的底部出口與球磨機進料口連通,且球磨機的排料出口連通至泵池Ⅱ從而與分級旋流器形成閉合回路。本實用新型有效減少了占地面積、基建投資,且由于全流程為濕式磨礦,減少了除塵設施的投資和能耗。

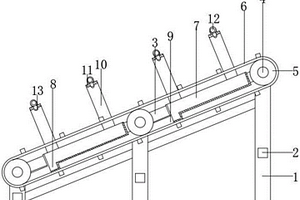

本實用新型屬于尾礦礦漿領域,具體為一種用于尾礦礦漿的輸送機構,包括輸送機構、便于加快尾礦表面脫水的烘干機構、可以篩選出不同大小顆粒尾礦的震動機構,所述輸送機構上方設置有所述震動機構,所述震動機構上方設置有所述烘干機構,所述輸送機構包括輸送架、輸送軸、輸送帶、輸送電機,所述輸送架上方內側設置有所述輸送軸。本實用新型采用烘干機構和震動機構,利用電動推桿伸縮推動加熱管和風機左右移動著,可以將進料口輸送的尾礦進行烘干脫水,再啟動震動機構可以對不同大小顆粒的尾礦進行篩選過濾,防止尾礦在出料輸送時發生堵塞的情況,減少人為操作,提高了工作質量。
本實用新型公開了一種爐式冷卻燒結礦余熱高效回收的礦料系統,包括位于燒結機出礦端的單輥破碎機,單輥破碎機下方設有取料閥,取料閥設置于環冷系統下料溜槽和爐式冷卻系統取料溜槽上端的連接處,取料閥可在環冷系統下料溜槽和爐式冷卻系統取料溜槽之間切換;取料溜槽的底壁為高溫振動篩,高溫振動篩的下方通過熱粉礦溜槽與環冷系統下料溜槽連通;取料溜槽的出口與斜坡式輸送裝置的一端連接,輸送裝置的另一端位于冷卻爐爐口上方,冷卻爐靠近底部位置設有冷卻空氣進口煙道,冷卻爐上部設有高溫煙氣出口煙道,冷卻爐的排料口設有下料溜槽,下料溜槽出口處設有冷礦輸送皮帶。本實用新型可靠性高、熱量損失小、工程造價低、提高余熱發電效率。
本實用新型公開了一種鋁土礦選礦浮選裝置,包括外殼,所述外殼的頂端設有第一動力裝置,所述外殼的內腔設有攪拌棍,所述外殼的正面頂端設有旋轉棍,所述旋轉棍的外壁設有固定架,所述固定架的上表面設有篩選板,所述外殼的后面設有水箱,所述外殼的內壁上表面左右兩側均設有噴水板,所述噴水板的內部左右兩側均設有噴頭,所述噴頭的內壁設有撞擊板。該鋁土礦選礦浮選裝置,通過攪拌槳、篩選板和噴頭與撞擊板的配合,第一旋轉盤通過皮帶帶動第二旋轉盤轉動使旋轉棍轉動,篩選板將漂浮起的精料篩選出外殼,水流通過連接管流入噴頭處噴出對篩選板表面進行清洗,避免篩選板表面粘粘有滯留物,進一步提高了篩選效果。
本實用新型公開了一種鋁土礦選礦裝置,包括外殼,所述外殼的頂端右側設有固定板,所述固定板的左端設有電動伸縮桿,所述電動伸縮桿的左端設有推板,所述推板的底端設有篩選板,所述外殼的右端底部設有氣泵,所述氣泵通過連接管與吹料板相連,所述外殼的內腔設有旋轉棍,所述旋轉棍的外壁設有翻轉板。該鋁土礦選礦裝置,通過推板、篩選板、吹管和翻轉板的配合,氣泵工作產生氣體,氣體由連接管通過吹料板左端的吹管吹出對物料進行吹起鼓動使物料中的精料漂浮,動力裝置工作帶動旋轉棍轉動通過翻轉板的翻轉對物料進行攪動,避免導致篩選后的物料中精料含量仍然較高的狀況發生,大大提高了篩選精度。
黃金尾礦制沙子、彩砂、鎢礦粉、泡沫混凝土砌塊的方法,具體步驟如下:將黃金尾礦用自來水調制成礦漿,礦漿進行多級篩分處理,將尾礦篩分為甲礦漿、乙礦漿、丙礦漿、丁礦漿、戊礦漿;將甲礦漿、乙礦漿過濾,干燥用生產建筑用粗砂、細沙,將丙礦漿、丁礦漿篩分固體物顆粒沉降、過濾用生產彩砂;將戊礦漿經重選分離為重物料Ⅰ、輕物料Ⅱ,重物料Ⅰ經沉降、過濾、干燥后得鎢礦粉,輕物料Ⅱ過濾后濾餅直接用生產泡沫混凝土砌塊;將步驟三中過濾后的固體物料Ⅱ發泡后加入硅酸鹽水泥和增強劑混合后制得泡沫混凝土砌塊。該方法設備投資小、工藝簡單、成本低、附加值高、無二次污染、資源化效果顯著、易于大規模處置,有較好的環境效益和經濟效益。

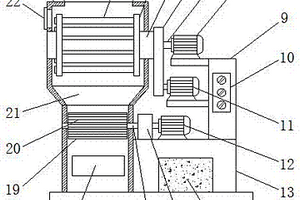

本實用新型公開了一種智能輔助礦山選礦裝置,包括底座,所述底座的頂部外壁兩側分別通過螺釘固定有過濾箱和篩選箱,且篩選箱的一側內壁頂部通過螺釘固定有下研磨板,所述下研磨板的底部外壁焊接有下料筒,所述篩選箱的頂部外壁開有支撐軸安裝孔,且支撐軸安裝孔的內壁通過軸承連接有支撐軸,所述篩選箱的頂部外壁通過螺釘固定有驅動電機。本實用新型可以有效阻擋結塊粉末直接沉淀,可以快速分離礦物質和雜質,破碎刺可以進一步提高對結塊粉末的破碎效果,可以加快雜質漂浮,有助于提高選礦效率,可以對礦石粉末進行反復篩選,有助于保證篩選效果,有效降低礦物質被當成雜質而浪費的現象發生的概率。
本實用新型公開了一種鉬礦選礦用礦石清洗裝置,包括底板,底板上布設有軟質柱,軟質柱上裝設有支撐環,支撐環內裝設有抖料框,抖料框上側部安裝有振動電機,底板一端外緣布設有支撐桿,支撐桿之間裝設有水箱。振動電機振動,從而帶動整體抖料框振動,軟質柱可附和抖料框振動而振動,可用送料機構從鉬礦碎石堆上送入碎石,碎石掉落至篩板的上端,當篩板上有鉬礦碎石時,可帶動鉬礦碎石不斷的在篩板上翻滾,自來水通過均勻設置的漏孔向下排出,由于鉬礦碎石呈不斷翻滾狀態,利于對鉬礦碎石各個位置實施沖洗,通過篩板的網孔,在沖洗過程中,將水和礦物雜質向下導出抖料框,對鉬礦碎石沖洗效果好。
本實用新型提供一種可進行篩選的煤礦輸送裝置,包括煤車、引風機、收納箱、軟管、氣管、彎曲板、螺桿、支撐座以及螺母,引風機以及收納箱均安裝在煤車前端面,且引風機裝配在收納箱左端面上側,軟管下端裝配在收納箱內部底端,且軟管上端穿過收納箱,并安裝在氣管下端面右側,該設計實現了吸收灰塵的功能,彎曲板安置在煤車下端面,螺桿裝配在彎曲板右端面上側,且螺桿安裝在支撐座內部,支撐座固定在煤車下端面,螺母裝配在支撐座左端面,且螺母安裝在螺桿環形側面左側,該設計實現了清理煤渣的功能,本實用新型操作簡單,安全性好,實現了灰塵的吸收,便捷清除煤渣,實用性強,可靠性高。
本發明提供一種具有脫水功能的煤礦篩選設備,包括保護罩、電動機、連接桿、凹槽二、電動伸縮桿、箱體、凹槽三、復位彈簧以及橡膠墊,出煤管右端裝配有保護罩,電動機裝配在保護罩內部右端,電動機左端裝配有連接桿,該設計實現了本發明便捷維護出煤管的目的,凹槽二開設在底座右端,電動伸縮桿裝配在凹槽內部左端,電動伸縮桿右端裝配有箱體,且箱體設置在凹槽二內,箱體內部下端裝配有復位彈簧,且復位彈簧上端延伸至箱體上側,復位彈簧上端裝配有橡膠墊,凹槽三開設在箱體下端,該設計實現了本發明降低煤炭碎裂量的目的,本發明便于清潔,減少撞擊力,功能齊全,安全可靠。
一種金礦專用炭浸槽圓筒隔炭篩,包括篩條、后蓋、前蓋、連接管、橫桿和支撐環;前蓋和后蓋圓心同軸平行設置,橫桿均勻設置在前蓋和后蓋之間,橫桿的一端設置在前蓋內側端面的圓周外側,橫桿的另一端設置在后蓋內側端面的圓周外側,支撐環設置在橫桿的中部內側,篩條均勻設置在橫桿的外側,連接管設置在前蓋的外側端面上;通過本實用新型的實施,達到了良好的使用效果,炭浸槽圓筒隔炭篩由于采用了矩形不銹鋼絲螺旋纏繞的方式,有效的避免了由于含金活性炭的流失造成的企業損失,本隔炭篩的結構合理,使用性能穩定,壽命與傳統的篩網有了很大的提升,使用成本低于傳統篩網,降低了維修次數,提高了工作效率。
磁選礦粉用高頻篩分機,涉及一種高頻篩分機,包括殼體、振動篩板和磁選組件,振動篩板包括在殼體內部上下平行間隔設置的上振動篩板和下振動篩板,上振動篩板和下振動篩板分別通過殼體兩側內壁上的上擋板、下擋板限位,上振動篩板與殼體上面板之間的空間內、上振動篩板與下振動篩板之間的空間內均設有橫向布置的磁選組件,磁選組件均包括轉動軸、攪拌磁板和磁性套筒,轉動軸的兩端分別通過軸承安裝在殼體的兩側面上,在轉動軸的外面上通過鍵連接有磁性套筒,沿磁性套筒的圓周方向上間隔均勻的固定有2?4塊攪拌磁板,在攪拌磁板上設有上下兩排交錯設置的磁性撥片;本實用新型結構簡單、使用方便,大大提高了生產效率。
本實用新型公開了一種原礦穩定高效篩選裝置,包括浮選倉,所述放置桶內壁下端安裝有旋轉塊,且旋轉塊上端開設有安裝插槽,所述安裝插槽外壁固定連接有藥劑槽,且安裝插槽內壁插合安裝有旋轉桿,所述旋轉桿上端安裝有第一步進電機,且旋轉桿外壁固定連接有固定蓋板,所述藥劑槽下端連通有運料槽,且運料槽一側安裝有第二步進電機,所述運料槽下端連通有出藥口,且出藥口另一端連通有進藥導管,所述進藥導管另一端與浮選倉相連通。該原礦穩定高效篩選裝置的藥劑槽可以通過第一步進電機帶動進行旋轉調節,從而可以進行不同浮選藥劑的導入,從而方便進行不同物料的浮選,并且藥劑槽可以通過運料槽進行定量運輸藥劑,使得浮選效果更佳,使用更方便。
本實用新型公開了一種非金屬礦物多級震動篩分裝置,包括支架,所述支架上設置有多個目數不同的篩網,所述篩網的上表面傾斜設置有擋板,所述篩網的一端的下表面設置有彈簧,所述彈簧固定在支架上,所述篩網在遠離彈簧一端設置有驅動裝置,所述驅動裝置通過連接裝置驅動篩網做周期性震動,所述支架上設置有除塵裝置,提高產品質量,加快篩分效率,保證了工作環境的潔凈,保護工作人員的健康。
一種選礦專用除雜提炭篩,包括上篩網和下篩網;上篩網設置在下篩網的上部,所述的上篩網由上網筐、邊框和把手構成,邊框設置在上網筐外側上部,把手設置在邊框的兩側上面;所述的上網筐為長方形結構,上部敞開,底面設置有上篩孔,四周的立壁上部均勻設置有水平安裝孔;通過本實用新型的實施,達到了良好的使用效果:本實用新型選礦專用除雜提炭篩及時的過濾了雜物,避免了由于雜物混入導致的管路堵塞和內部結冰的問題,有效避免了因此導致的停產問題,提高了下一道工序的生產效率,避免了給企業造成的損失,提高了企業的收益。
