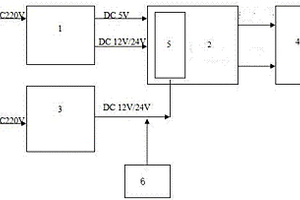

本發明屬于顯示器領域,特別涉及到一種醫用顯示器。本發明提供了一種帶交直流供電的醫用顯示器,顯示器內包括內置電源模塊(1)、顯示器驅動模塊(2)、和顯示屏(4)所述的內置電源模塊(1)和顯示器驅動模塊(2)連接,所述的顯示器驅動模塊(2)和顯示屏(4)連接,其特征在于:還包括一個外置電源適配器(3),所述的外置電源適配器(3)位于顯示器外,所述的外置電源適配器(3)和所述的顯示器驅動模塊(2)連接。本發明提供的帶交直流供電的醫用顯示器,當內置電源模塊損壞時,只須采用外置電源適配器或鋰電池供電,就能使顯示器迅速恢復工作,從而不會影響醫用顯示器的正常工作。
本發明涉及一種三氧化鉬四方納米片的制備方法,其特征在于步驟如下:將鉬源、硫源及還原劑溶于溶劑中,通過離心攪拌使其均勻的分散到溶液中,移入不銹鋼反應釜,密封,恒溫100℃~300℃反應24h后,冷卻至室溫,得到反應產物,分離上述反應產物,洗滌、干燥,得到前驅體MoS2;將MoS2納米材料置于管式爐中,在空氣或氧氣氣氛中,300℃~600℃下恒溫保溫24h,退火0.5~5h得到MoO3四方納米片,厚度在100-150nm,大小1~2μm。本發明方法的原料易得、價格低廉,制備工藝簡單、參數易控,生產過程安全環保,其能在氣敏、磁性及鋰電材料等方面廣泛應用。

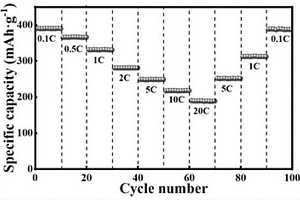

本發明涉及鋰離子電池材料,特指一種鈮基氧化物負極材料的制備方法。本發明采用溶劑熱法,經過高溫煅燒處理制備了鈮基氧化物負極材料。材料大的比表面積可以提供多的反應位點,從而提高材料的倍率性能和離子傳輸速率。通過調節金屬種類、金屬比例、溶劑熱反應條件與煅燒條件實現材料形貌、結構與電化學性能的進一步優化。制備出的材料具有優異的電化學性能。
模板法制備的Li(Ni0.8Co0.1Mn0.1)O2三元材料,包括以下步驟:1)前驅體溶液制備、2)表面包覆改性、3)研磨過篩。本發明,其制備出的三元正極材料具有克容量高(≥180mAh/g),循環壽命好(1000次循環壽命保持率≥90%),倍率性能佳(10C/0.3C≥90%)及其吸液保液能力佳等特性。尤其適合于高能量密度鋰離子電池領域。

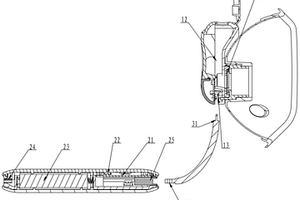

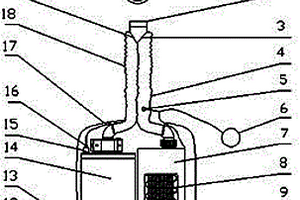

本發明涉及一種呼吸器,具體為隔絕式氧氣呼吸器,包括下殼體17、上殼體21、生氧藥罐14、貯氣囊13,生氧藥罐14上蓋板上設置有復位開關壓板15,其上方連接呼吸面罩1,下方連接貯氣囊13,呼吸面罩1通過呼氣閥19和吸氣閥3與生氧藥罐14、貯氣囊13相通,呼吸面罩與生氧藥罐之間增設呼氣軟管18。呼吸面罩1通過呼氣閥19和吸氣閥3與冷卻模塊7、貯氣囊13相通,呼吸面罩1與冷卻模塊7之間增設吸氣軟管4。鋰離子電池組11提供冷卻模塊7運行的電源,攜帶備用電源即可實現持續冷卻作用。其主要特點為維護和保養方便,實現持續冷卻,降溫效果好,體積小,安全可靠。

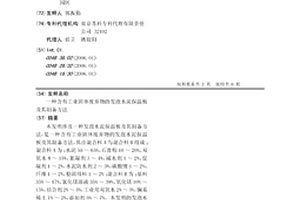

本發明涉及一種發泡水泥保溫板及其制備方法,是一種含有工業固體廢棄物的發泡水泥保溫板及其制備方法,其由混合料A與混合料B組成;混合料A為:水泥55~65%,石膏粉10~20%,雙氧水8~15%,絮凝劑3~4%,減水劑1~2%,促凝劑1~2%,水泥防水劑2~3%,碳酸鋰1~2%,纖維1~2%,穩固母料1~2%;混合料B為:基料35%~47%,氯化鎂溶液35%~39%,氧化鎂10%~15%,結合劑2%~5%,工業用雙氧水2%~3%,鑭系稀土1%~2%,添加劑5%~7%。本發明的發泡水泥保溫板具有防火、防水、重量輕、抗壓抗彎、強度高等優點,有效利用工業固體廢棄物,廢物利用,有利環保,真正變廢為寶。

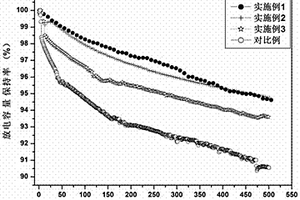

本發明屬于鋰離子電池材料制備領域,具體的說涉及一種三元復合材料的改性方法。其制備方法為:首先采用硫酸銀和硫脲分別作為銀源和硫源,以氯化銨為緩沖劑,氨水和聯氨為聯合絡合劑,攪拌均勻后添加三元材料前驅體,并進行水浴反應,最后制備出內核為LiNixCoyMn1?x?yO2,外殼為硫化銀的三元復合材料。本發明制備出的三元復合材料具有高的倍率性能及其循環性能。

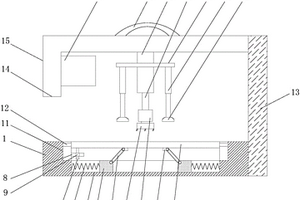

本發明公開了一種用于制造玻璃的取樣器,包括底座、滑槽、滑塊、彈簧、連桿、連接塊、支撐板、橫板、螺紋孔、螺栓、限位槽、限位塊、側板、開口、支撐梁、把手、鋰電池、支撐柱、第一電動推桿、固定板、第二電動推桿、吸盤、電機和旋切刀。本發明結構合理,通過玻璃擠壓支撐板,使連接塊與連桿的一端轉動連接,連桿的另一端通過轉軸與滑塊轉動連接,滑塊在連桿的作用下沿著滑槽向滑槽的一端移動,從而將滑槽內的彈簧壓縮,支撐板通過限位塊在限位槽內下移,從而對切割的玻璃板提供減振,避免玻璃的破碎,通過螺栓與橫板內部的螺紋孔螺紋連接,調整螺栓的一端與支撐板的距離,對取樣的玻璃進行保護,便于快速取樣和取樣完整。
本發明公開一種利用空氣滲N的(Ti,Al)N強化自保護藥芯焊絲,以低碳鋼帶為外皮,藥芯成分按質量百分比為:36~55%的微碳鉻鐵,10~25%的鈦鐵和鋁粉的機械混合物,10~20%的金紅石,2~6%的大理石,3~8%的氟化鋰,1~3%的微碳錳鐵,1~3%的氟硅酸鉀,0.5~1%的海藻酸鈉,余量為鐵粉,其中,3:2≤鈦鐵:鋁粉≤4:1。藥芯粉末占焊絲總重的25?30%。本發明提供的自保護藥芯焊絲,無需外加保護氣體,在焊接氣氛中保持一定的氮分壓,利用空氣中的N為原料,部分滲N入熔敷金屬,和Ti、Al反應生成(Ti,Al)N強化相,增加焊絲的強度和耐磨性,同時大大降低焊絲成本。
本發明公開了一種機床加工磨砂輪,包括砂輪基體和位于砂輪基體上的磨料層,磨料層按質量份數計包括以下組分:Ti2O/Al2O3膜層包覆金剛石:20?23%,碳化硅:1?3%,二氧化硅:3?5%,樹脂液:3?6%,黃鐵礦粉:4?8%,石墨:1?2%,結合劑:8?11%,造孔劑:2?3%,余量為輔助磨料;其中,結合劑采用樹脂結合劑,樹脂結合劑的原料組成及其質量份數為:硼酸:9?12份,碳酸鈉:10?15份,納米二氧化硅:3?8份,環氧樹脂:25?30份,丙烯酸丁酯:4?9份,硝酸鈉:3?8份,硝酸鋁:1?9份,硝酸鉀:12?18份,硝酸鋰:3?8份;造孔劑采用碳酸氫銨或空心氧化鋁球中的一種;輔助磨料為棕剛玉、白剛玉、單晶剛玉或者黑碳化硅中的一種或幾種。

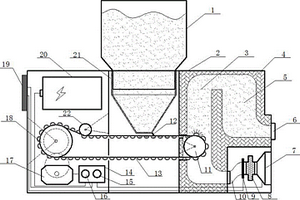

一種高精度濃度控制的防堵塞鹽粉霧化方法及裝置,其特征是所述的裝置包含動力腔、送粉腔以及霧化腔。動力腔主要由無級調速電機、集成控制器,主動滾輪,壓輪,鋰電池以及LED顯示屏等組成;送粉腔包括鹽粉罐、鹽粉引導槽、刮板以及滾動帶組成;霧化腔包含從動滾輪、塑料內壁、小型氣泵、空氣濾清器、流量傳感器以及柔性氣管等。本發明通過彈性凹槽反向翹曲時的作用力將鹽粉彈入氣道,避免鹽粉結塊及發生堵塞,同時通過平行氣道使鹽粉霧化更加均勻;通過可調速電機以及可調流量的小型氣泵可以實現送粉量及鹽霧流量的精確控制,且結構簡單,成本低廉,綠色環保。

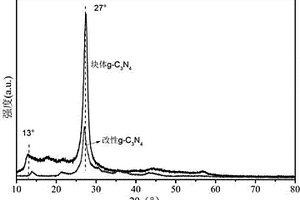

本發明公開了一種石墨型氮化碳光催化材料的制備方法,屬于材料制備及光催化的技術領域。該催化劑是以二聚氰胺和巴比妥酸為共前驅體,以氯化鋰和氯化鉀為加熱介質,在保護氣氛下直接煅燒制備而成。本發明制備出具有優異的可見光吸收能力和層狀結構特點的g-C3N4,在可見光下90分鐘內對羅丹明B的降解效率最高可達83.8%。本發明制備方法簡單,原材料易得,可見光催化效率高,在光催化領域具有廣闊的應用前景。

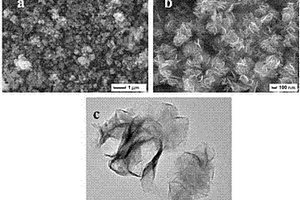

本發明涉及納米材料領域,具體地是一種Zn2+調控合成MoS2超薄納米片的方法。以鉬源、硫源、還原劑為原料,通過加入Zn2+對產物的形貌進行調控,實現了水熱過程中MoS2納米片的剝離,合成了MoS2超薄納米片。本發明方法工藝簡單,成本低廉,制備得到的產品純度高、產率高,并在潤滑、催化、鋰電等領域中具有重要的應用,有望用于大規模的工業生產。

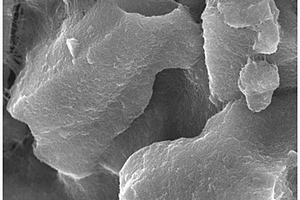

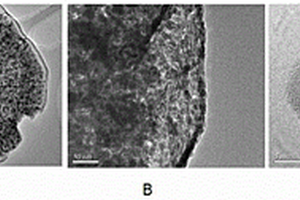

本發明涉及一種納米片狀多孔過渡金屬氧化物/碳復合材料及其制備方法,屬于電化學材料領域;本發明首先將過渡金屬鹽鹽直接溶解于高壓反應釜中的乙二醇,100~180℃水熱反應2~5h,生成過渡金屬配位聚合物前驅體,經洗滌、干燥后放入惰性氣氛的管式爐中于450~600℃分解0.5~6h,即生成一種含納米片狀多孔過渡金屬氧化物/碳復合材料;通過本發明所述的方法制得的材料電導率高,且具有高的比容量、良好的循環穩定性、優異的大倍率放電性能及高的能量密度;本發明的制備方法不僅過程簡單,制備成本低廉,合成的復合材料可以有效改善其電化學性能,具有較高的首次可逆比容量和優異的循環性能,能夠應用于二次鋰離子電池。

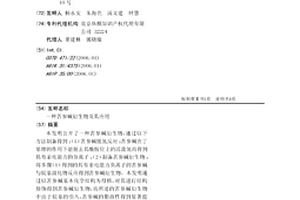

本發明公開了一種苦參堿衍生物,通過以下方法制備得到:(1)苦參堿脫氫反應:苦參堿在丁基鋰的作用下能脫去其酰胺位上的活潑氫而得到具有親電能力的負離子;(2)制備苦參堿衍生物:將步驟(1)得到的具有親電能力負離子的苦參堿與烷基溴化物反應得到苦參堿衍生物。本發明通過以苦參堿基本化學結構為母核,對其進行結構修飾得到苦參堿衍生物,而所述的苦參堿衍生物中由于烷基的引入,苦參堿的脂溶性得到顯著提高,在體內吸收快,代謝過程相對減慢,藥效作用時間較長,抗腫瘤活性也顯著提高。
本發明公開了一種尾氣吸收劑及固化爐廢氣處理裝置,尾氣吸收劑按重量份包括40~60份活性炭、5~10份生石灰、1~2份硅酸鋰、10~20份分子篩。固化爐廢氣處理裝置,包括進氣口、出氣口、尾氣吸收器,進氣口與尾氣吸收器入口連接,出氣口與尾氣吸收器出口連接,尾氣吸收器內放置有上述尾氣吸收劑。本發明的優點在于:1)所述吸附劑的個組分價格低廉,運行成本低;2)吸附劑的再生方法簡單,可重復利用;3)固化爐廢氣處理裝置加工簡易,制造成本低;4)固化爐廢氣處理裝置操作簡便,人員易掌握。

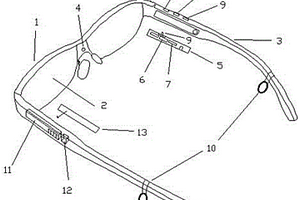

一種書報內容朗讀眼鏡及其制作方法,由鏡框(1)、鏡片(2)、鏡腿(?3)組成,其特征在于:所述的微處理器(6)、音頻放大電路(7)、觸發開關(8)和操作按鈕(9)安裝在功能電路板(5)上面,功能電路板(5)安裝在右側鏡腿(3)的凹槽內,所述的鋰電池(11)、充電插口(12)安裝在左側鏡腿(3)的凹槽內,所述的骨導式傳聲器(10)安裝在左右鏡腿(3)的后端,組成一付完整的書報內容朗讀眼鏡。本發明,當人們特別是老年人閱讀書報感到吃力時,佩戴本發明眼鏡就可以直接把書報文字內容拍下并自動轉換成語音朗讀音頻輸出,驅動骨導式傳聲器通過耳骨傳遞給佩鏡者進行聆聽,方便了視力聽覺下降的老年人看書讀報的需求。

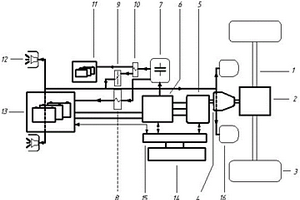

本發明提供了一種電動汽車制動能量回收裝置及方法,所述裝置包括:超級電容器;其中超級電容器通過電機控制器與ISG同步電機相連,并暫時存儲ISG同步電機回收的電能;超級電容器通過第一DC/DC變換器與車載電器相連接;同時超級電容器通過動力電池組和輔助鋰電池相連接。所述方法在于使再生制動時產生的電能首先由超級電容器存儲。再生制動結束后,超級電容器一部分電流為車載電池充電的同時,另一部分電流經轉換后供給特定的車用電器。當起步、加速時,由超級電容和動力蓄電池組聯合驅動電動機。其連接方式如圖1所示。并搭建了模擬實驗臺。實驗結果表明,制動能量回收利用的效率提高了10.01%。

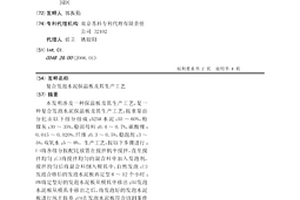

本發明涉及一種保溫板及其生產工藝,是一種復合發泡水泥保溫板及其生產工藝,按重量百分比由以下組分組成:525#水泥:55~60%,粉煤灰:30~35%,穩固母料:0.4~0.7%,碳酸鋰:0.015~0.020%,纖維:0.3~0.5%,穩泡劑:3~5%,雙氧水:5~8%。生產工藝,按以下步驟進行:㈠將各組分按配比放置在攪拌機中攪拌,直至攪拌均勻;㈡將攪拌均勻的混合料中加入發泡劑,攪拌均勻后將混合料倒入模具中,自然發泡;㈢發泡合格后的發泡水泥板再定型6~12個小時;㈣將定型好的發泡水泥板從模具中移出;㈤發泡水泥板從模具中移出之后,將發泡好的發泡水泥板進行風干保養;㈥在發泡水泥板符合切割條件后,用切割機切割形成成品,并包裝。本發明具有優越的防火和防水性能、保溫性能和穩定性能,且環保節能、隔熱隔音及質輕抗壓。
本發明涉及鋰電池負極漿料制備領域,特別涉及一種應用于硅碳負極的硅基活性復合導電漿料及其制備方法及利用該硅基活性復合導電漿料的負極合漿方法。硅基活性復合導電漿料按照重量百分比計,包含0.1?2%的導電碳材料,5.0?22.0%的硅基活性材料,0.1?1%的分散劑,0.1?3.0%的粘結劑,75.0?90.0%的溶劑,預先將硅活性物質與導電碳材料及其它各組分混合形成復合導電漿,該硅基活性復合導電漿料可以直接被下游應用端在傳統一般的負極合漿工藝條件下直接單獨或與石墨活性物質以任意比例摻混使用,得到的硅碳負極庫倫效率高,循環效率好,有效降低原料及工藝成本,同時規避負極工藝分散困難問題,有利于發揮硅活性物質的高容量特性。

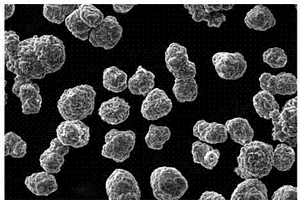

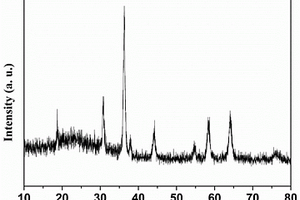

本發明公開一種蛋黃殼結構鈷酸錳多孔微球及其制備方法。微球由鈷鹽、錳鹽、聚乙烯吡咯烷酮和乙二醇制備而成,微球的直徑約2.1μm,BET比表面積為20.45m2g?1。制備方法是:將聚乙烯吡格烷酮加入到乙二醇中并不斷攪拌直至全部溶解;再將鈷鹽和錳鹽加入到聚乙烯吡咯烷酮的乙二醇溶液中并不斷攪拌直至形成均勻溶液;再將混合溶液轉移到高壓釜中于一定溫度下加熱一段時間后冷卻到室溫,通過離心分離并用乙醇和去離子水洗滌生成的沉淀并干燥,然后焙燒干燥后的沉淀后即可。本發明制備的蛋黃殼結構鈷酸錳多孔微球材料可作為電極材料應用于鋰離子電池。不需要特殊的模板劑,制備工藝簡單、重現性好、易于實施、適合大規模生產。
本發明涉及建筑材料技術領域,具體地說,是一種新型脫硫石膏基自流平砂漿,包括以下重量配比的組分:β煙氣脫硫石膏300?500份,無水脫硫石膏50?100份,重鈣100?300份,機制砂300?400份,可再分散性乳膠粉10?20份,纖維素醚1?3份,木質纖維2?4份,聚丙烯纖維1?3份,憎水劑1?2份,三聚氰胺減水劑1?3份,聚丙烯酰胺1?3份,消泡劑1?3份,檸檬酸0.5?1份,葡萄糖酸鈉0.5?1份,硫酸鋰0.1?0.5份。本發明披露的新型脫硫石膏基自流平砂漿不空鼓,不開裂,強度高,不起皮,施工平整度高。
本發明提供了一種木器底漆用醇酸樹脂及其合成方法,該醇酸樹脂包括:精煉植物油、多元醇、多元酸、金屬氫氧化物催化劑和混合二甲苯;其合成方法是先將精煉植物油、2/5重量份多元醇投入反應釜,在二氧化碳氣氛下加熱反應后投入氫氧化鋰催化劑,繼續保溫反應取樣,醇解清時降溫,然后將多元酸、3/5重量份多元醇、混合二甲苯溶劑投入反應釜中,升溫至170~190℃保溫反應3~6h,后升溫至210~225℃繼續反應,當反應物酸值≤12?mgKOH/g、格氏管粘度15~25秒/25℃時,降溫放樣,即得。該醇酸樹脂在低粘度范圍內大幅度提高木器底漆用醇酸樹脂固體份含量,大量減少有機溶劑使用量,降低VOC排放。

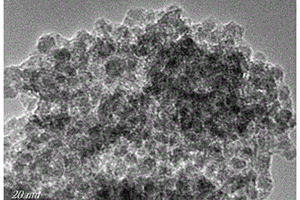

本發明公開了一種碳包覆四氧化三鐵核殼納米粒子及其制備方法,屬于納米材料制備領域。本發明以去離子水為溶劑,以氨水為共沉淀劑,以可溶性鐵鹽和可溶性單糖或多糖為原料,在室溫下混合形成均一的懸浮液,然后將混合體系轉移到不銹鋼襯底的聚四氟乙烯內襯中,密封后在烘箱中于120~220℃反應5~15小時,即可得到碳包覆的四氧化三鐵核殼納米粒子。納米顆粒的粒徑為5~7nm。本發明方法簡單、成本低、對環境沒有污染,所制備材料的吸附有機染料的效果好;可用于生物技術和醫學領域、鋰離子電池負極材料、特別是污水處理方面。
本發明提供了一種智能眼鏡盒,由鏡盒(1)、內襯壓力板(2)、功能電路板(3)、光敏探測器(4)、壓敏傳感器(5)、放音喇叭(6)、鋰電池(7)、電源開關(8)、充電插口(9)、耳機插口(10)、耳機(11)、充電器(12)所組成,這種智能眼鏡盒在保留傳統的眼鏡盒盛放眼鏡功能的基礎上,結合眼鏡佩戴者需要得到及時的視力保護的客觀需求,在鏡盒內置入了視力保護語音及音樂計時提醒功能,當佩戴者打開眼鏡盒取出眼鏡佩戴時,鏡盒內的視力保護提示系統進入計時狀態,驅動語音電路發出:播放出悅耳動聽的音樂,使佩戴者進入舒暢愉悅,精神處于放松休息的狀態,避免了眼部過度疲勞造成的視覺損傷。

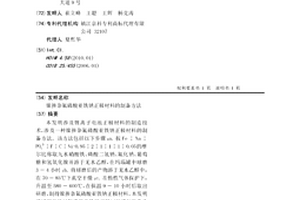

本發明涉及鋰離子電池正極材料的制造技術,涉及一種鎳摻雜氟磷酸亞鐵鈉正極材料的制備方法。該方法包括以下步驟:a.按Fe∶Na∶PO43-∶F∶C∶Ni=0.95∶2∶1∶1∶1∶0.05的摩爾比稱取九水硝酸鐵、磷酸二氫鈉、氟化鈉、葡萄糖和氫氧化鎳并溶于無水乙醇,在瑪瑙罐中球磨3-4小時;b.將球磨后的產物溶于無水乙醇中,在70-85℃下真空干燥;c.在惰性氣體保護下,升溫至580-600℃,在保溫9-10小時后取出研磨,制得鎳摻雜氟磷酸亞鐵鈉正極材料。本發明通過固相法對氟磷酸亞鐵鈉正極材料進行摻雜改性,有效提高了正極材料的容量和循環性能。
本發明屬于鋼鐵冶煉技術領域,特別涉及到一種電弧爐煉鋼用無氟造渣劑其制備方法。本發明的目的是提供一種適用于電弧爐煉鋼的無氟造渣熔劑,解決目前采用石灰、螢石、鋁酸鈣及鐵氧化物作造渣料所存在的造渣速度慢、化渣效果差、氟污染、成本高、爐襯侵蝕嚴重、粉塵量大等諸多問題。其特征在于:所述無氟造渣熔劑由以下原料按重量百分比配制:鋰輝石20-40%,鐵礬土15-20%,活性石灰30-50%,氧化鐵5-10%,鎂砂5-10%。
中冶有色為您提供最新的江蘇鎮江有色金屬加工技術理論與應用信息,涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺!
