河北有色金屬火法冶金技術理論與應用

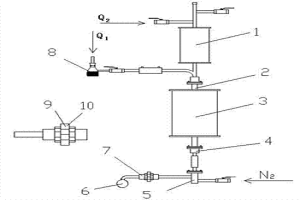

檢測煤粉燃燒率的方法及設備 965

 0

本發明涉及一種檢測煤粉燃燒率的方法及設備，屬于冶金工程物化檢測技術領域。該方法包含制取煤樣、連續噴吹、收集未燃煤粉、收集混合氣體、氣體分析儀檢測、馬弗爐焙燒及燃燒率計算工序；設備包含熱風爐（1）、噴煤瓶（8）、燃燒爐（3）、N2氣源、三通收灰槽（5）、收氣囊（6）和除塵器（7）。本發明解決了背景技術設備燃燒率普遍偏低和收取未然煤粉比較困難的問題，連續噴吹、且能夠收取足夠量的未燃煤粉（國標為1g）以及混合氣體，本發明所測煤粉燃燒率準確性高，操作簡便，重復性好，可以為高爐提供此噴吹煤種燃燒性的參考數據，使高爐在爐況順行的前提下，通過提高煤粉的燃燒率，使噴煤效益最大化。

離子交換法制備高純度釩氧化物的方法 1158

 0

本發明涉及一種離子交換法制備高純度釩氧化物的方法，屬于濕法冶金領域，具體包括如下步驟：將離子交換劑活化后裝入離子交換柱，串聯組成離子交換系統；用多釩酸銨為起始原料，調整溶液pH值至7-8，得到多釩酸銨溶液，加入復合絮凝除雜劑，過濾得到初步凈化液，過離子交換系統，得到深度凈化液；向深度凈化液通入高純氨氣，調節溶液至pH=9-10，冷卻結晶至溶液釩元素濃度低于2g/L，過濾，得到高純偏釩酸銨晶體，焙燒，得到高純五氧化二釩。該方法生產的五氧化二釩產品純度≥99.9%，適用于工業規模生產，解決了國內對高純五氧化二釩產品的需求量與實際生產能力嚴重不匹配的現狀，同時，過濾液能得到有效地循環利用，符合綠色環保要求。

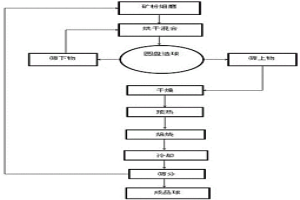

鎂質球團礦的生產方法 728

 0

本發明公開了一種鎂質球團礦的生產方法，屬于鎂質球團礦技術領域，其特征在于，包括：S1、將赤泥鐵粉和高鎂堿性鐵精粉按照一定比例配加，與多種酸性鐵精粉混合，然后再配加膨潤土做為混合料；其中：所述多種酸性鐵精粉包括65品位酸性精粉、69品位酸性精粉和俄羅斯精粉；S2、將混合料混勻，運輸到造球倉內的造球盤內，在圓盤造球機上加入上述混合料及水份造球，得到生球，生球的直徑為1?20mm；S3、所述生球依次經過篩分、干燥、預熱、焙燒、冷卻過程后，得到低成本鎂質球團礦。本發明既解決了球團礦冶金性能低和SiO2含量高、MgO含量低等技術問題，又降低了球團礦含鐵料成本，提升球團生產經濟效益。

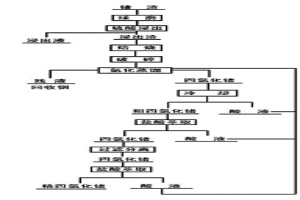

利用鍺渣提取稀散金屬銦和鍺的方法 1120

 0

本發明涉及一種利用鍺渣提取稀散金屬銦和鍺的方法，屬于化學冶金的技術領域。本發明所述的方法以硬鋅真空蒸餾得到的鍺渣為原料，其包括以下步驟：對鍺渣進行球磨得到球磨料，然后利用硫酸溶液進行浸出；對得到的浸出渣進行氧化焙燒并破碎成破碎料；對破碎料進行氯化蒸餾；對氯化蒸餾得到的氣體進行冷卻得到粗四氯化鍺溶液；對粗四氯化鍺液進行第一次萃??；將得到的四氯化鍺溶液利用分離柱進行過濾；將過濾得到的四氯化鍺溶液進行第二次萃取并得到精制四氯化鍺溶液，將精制四氯化鍺溶液水解成二氧化鍺并還原為鍺。本發明的工藝過程易于控制、可操作性強，而且鍺回收率穩定，而且成本顯著降低，得到的鍺電阻率為10Ωcm以上。

含釩鐵精礦球團提釩方法 1118

 0

本發明為含釩鐵精礦球團提釩方法,屬于冶金化工技術領域。該方法是在含釩鐵精礦粉中加入適量的鈉鹽造球、焙燒成鈉化球團。鈉化球團經過水浸處理使其中的可溶性釩酸鈉溶解在水中。獲得的釩酸鈉溶液濃縮合格后加入硫酸混合、攪拌,使五氧化二釩沉淀出來,經過壓濾、烘干制成粉狀或者溶化澆鑄成片狀五氧化二釩成品。提釩后的球團仍然作為煉鐵原料。該方法與先冶煉含釩生鐵再吹煉成釩渣,從釩渣中提釩的工藝相比流程短、釩的綜合合格率高。

高鈦球團礦的生產方法 1003

 0

本發明公開了一種高鈦球團礦的生產方法，具體步驟如下：將二氧化鈦含量為8?12％的含鈦混合物料配入膨潤土做為混料，用混合機將混料混勻后經皮帶運輸到造球倉內的造球盤內，在圓盤造球機上加入上述混料及水份造球，得到生球，對所述生球經過篩分、干燥、預熱、焙燒、冷卻過程后，得到高效護爐鈦球團。本發明生產的高效護爐鈦球團的全鐵含量為50?56％、二氧化鈦含量為8?12％且強度大于2000N/P，具有品位高、冶金性能好，品種多、含鈦可變化等優點，既可以起到高效護爐作用，又避免了冷固球團雜質高、塊礦生料入爐對高爐穩定生產及指標的影響，同時也避免將含鈦物料加入燒結礦中影響燒對礦的生產產量指標。

50釩硅鐵及其制備方法 1116

 0

本發明涉及冶金技術領域，提供了一種50釩硅鐵及其制備方法。本發明提供的50釩硅鐵是由Si、Fe和V組成的合金，是一種創新產品，可作為鋼鐵冶金的增強合金添加劑，也可以作為生產高氮釩鐵的原料。本發明采用釩渣和75硅鐵為原料，通過還原熔煉得到釩硅鐵水，并通過對熔渣貧化處理和還原處理使熔渣中的V2O5得到充分利用，最終實現采用釩渣直接制備50釩硅鐵。本發明提供的制備方法步驟簡單，容易操作，成本低，不產生廢液廢氣。采用本發明的方法利用釩渣制備50釩硅鐵，能夠簡化流程，降低生產成本，解決廢水廢氣處理的問題，提高經濟和社會效益。

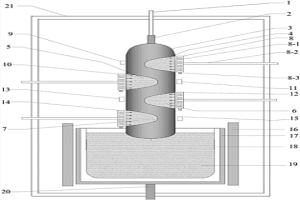

高熔點金屬基梯度復合材料的制備裝置及方法 739

 0

本發明公開了一種高熔點金屬基梯度復合材料的制備裝置及方法，涉及新材料制作方法技術領域。所述方法包括將待制備的梯度復合材料原材料按梯度組織的元素分布通過金屬基體和陶瓷等通過粉末冶金或者熔鑄等方法制成不同成分的電極塊。將不同成分的電極塊放入電極塊夾持管內，然后與金屬基體相同的電極芯及電極外部夾持一起通過熱處理燒結在一起。開啟電極輔助加熱系統，啟動后在電弧高溫下復合自耗電極熔化滴入坩堝內，同時坩堝通過感應加熱。隨著坩堝的下降不同成分的熔體逐漸凝固成為梯度復合材料。通過自耗電弧熔煉、電磁感應熔煉和定向凝固結合來制備原位金屬基梯度復合材料，可有效的提高制備的梯度梯度復合材料的穩定性和均勻性。

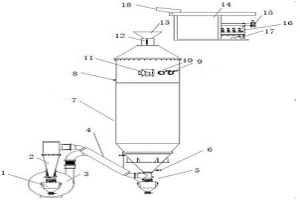

金屬粉末的高效氣霧化制粉設備 1099

 0

一種金屬粉末的高效氣霧化制粉設備，屬于冶金粉末制作設備技術領域，用于制作金屬粉末。其技術方案是：霧化爐的爐體為直立的雙層水冷夾套結構，霧化爐的爐體上段設有高壓布氣裝置，霧化爐的下段錐形底部與霧化粉收集罐和氣動粉末輸送管道相連接，氣動粉末輸送管道輸出端與旋風分離器的輸入端相連接，霧化粉罐與旋風分離器的輸出端相連接，風機與氣動粉末輸送管道相連接，霧化爐的上端通過導流裝置與中間包相連接，熔煉裝置位于中間包的上方，熔煉裝置的出料嘴與中間包相對。本實用新型采用了霧化爐高壓吹掃工藝和兩級旋風分離結構，可以生產晶粒細化、球形度高的金屬粉末，有效提高制備粉末的純度，提高了氣霧化制粉的工作效率，易于操作控制。

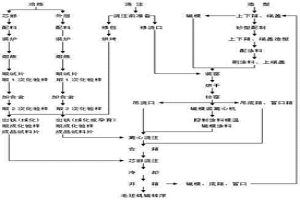

節能型細晶無限冷硬軋輥的制備方法 729

 0

本發明公開了一種節能型細晶無限冷硬軋輥的制備方法，屬于冶金技術領域，步驟為：將報廢軋輥加工為芯軸?選擇底箱、冒口箱并預制底頸砂型及冒頸砂型?冷型加熱掛砂?加熱芯軸?熔煉軋輥外層鐵水?組裝底箱、冷型和冒口箱并將芯軸置于其內腔?澆注鐵水，無限冷硬軋輥凝固成型。利用達到報廢直徑的鑄鐵軋輥重新加工生產無限冷硬軋輥，可大幅降低生產成本，提高生產效率；同時，利用中頻爐熔煉符合要求的無限冷硬材質鐵水，并注入由底箱、冷型及冒口箱組裝好的鑄造工裝內，外部依靠冷型、內部依靠芯軸達到快速凝固，可實現軋輥輥身工作層的晶粒組織細化，保證整個工作層處于細晶狀態，進而提高軋輥工作層耐磨性。

鑄造鋁硅合金控樣制備方法 765

 0

本發明公開了一種鑄造鋁硅合金控樣制備方法，步驟如下：S1、鋁合金成分設計；S2、熔煉、鑄造：按照配比將爐料加入到坩堝電阻爐中，進行熔煉、精煉，測量氫氣含量和成分合格后，向水冷銅模具里澆注制備控樣；S3、分析檢驗：檢驗低倍組織、顯微組織、斷口組織后，挑選初檢合格的控樣，鋸切、表面扒皮；S4、進行均勻化處理后，再進行成分均勻性和穩定性分析，對控樣進行定值；S5、對控樣表面進行精車，加工成控樣成品。本發明采用上述一種鑄造鋁硅合金控樣制備方法，能夠制備化學成分均勻、穩定、冶金加工過程與試樣保持一致的控樣，提高分析結果準確性，提高工作效率，降低檢測成本。

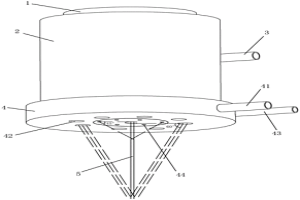

金屬合金粉末制備裝置 859

 0

本發明公開了一種金屬合金粉末制備裝置，涉及增材制造或者粉末冶金技術領域。所述裝置包括從上到下設置的吸氣熔煉室、制粉室、粉體暫存室以及二次粉碎球化室。本發明所述裝置采用高壓活性氣氛環境下熔煉高溫金屬合金，來降低其熔點和界面張力，并提高金屬合金熔體的流動性。通過高壓活性氣氛觸發高壓噴射，并經過離心霧化制備金屬合金粉末。然后經過初次射頻等離子加熱，在活性元素析出動力作用下使高溫金屬合金粉末再次破碎，最后在經過二次射頻等離子加熱使得破碎的粉末熔化并球化，同時除去活性元素。所述裝置具有產率高、粉體顆粒成分均勻、球形度高、顆粒尺寸小且流動性好的特點。

不銹鋼粉的加工工藝 1039

 0

本發明涉及粉末冶金的技術領域，具體涉及一種不銹鋼粉的加工工藝，包括如下加工步驟，熔煉：向中頻爐中加入固體的不銹鋼，加熱使其熔融；向中頻爐的爐口內于熔融液的表層加入碎玻璃，使碎玻璃將熔融液表層完全覆蓋；繼續加熱熔煉至碎玻璃與固體不銹鋼全部融化；水霧化制粉：不銹鋼熔融液倒入中間包中，從中間包的底部流入高壓噴盤，從高壓噴盤穿出后落入霧化桶內；在霧化桶內從高壓噴盤噴出的高壓水沖擊熔融液柱，將熔融液柱打擊粉碎形成不銹鋼粉；脫水及烘干：將不銹鋼粉依次經過脫水及烘干，得到產品不銹鋼粉；采用本發明的加工工藝，可以降低不銹鋼粉被氧化的風險，從而降低不銹鋼粉的氧含量。

煉鋼過程中添加鉬元素的方法 1183

 0

本發明公開了一種煉鋼過程中添加鉬元素的方法，屬于冶金技術領域，過程包括A.在混合鐵水包中加入氧化鉬；B.用熔煉爐制備鐵水；C.將鐵水倒入混合鐵水包。本發明使得在使用感應爐熔煉鐵水的設備條件下，實現了氧化鉬中鉬元素的穩定高回收，省去了制備鉬鐵的操作，降低了生產成本；本發明還減小了對熔煉爐的損害，并且避免了爐外操作對環境的污染。

標致汽車輪轂專用鋁合金鑄棒生產工藝 847

 0

本發明涉及標致汽車輪轂專用鋁合金鑄棒生產工藝，其組合物及其重量百分比如下：Al95.95～97.30％，Si0.8～1.3％，Fe0.20～0.4％，Cu≤0.1％，Mn0.5～0.9％，Mg0.8～1.0％，Cr≤0.15％，Zn≤0.1％，Ti0.05～0.10％；將組合物稱重后置入到熔煉爐內熔煉，熔煉溫度為745℃±5℃，使用冶金除渣裝置除渣，制成鋁合金熔液；將鋁合金熔液導入靜置爐內，加入2號熔劑粉精煉30分鐘，然后將精煉后的鋁合金熔液在靜置爐內靜置30min，靜置爐溫度為735℃～745℃；將上述鋁合金熔液通過熱頂式鑄造機進行成型鑄造，即可鑄造成鋁合金鑄棒；將鑄成的鋁合金鑄棒處理后，置入均勻化爐內處理12小時；將均勻化處理后的鋁合金鑄棒轉入冷卻室中，采用風機進行強制冷卻后，即制成標致汽車輪轂專用鋁合金鑄棒。

回收濕法提釩工藝中氨氣的方法 787

 0

本發明公開了一種回收濕法提釩工藝中氨氣的方法，該方法采用下述工藝步驟：（1）釩渣焙燒熟料低溫浸出提釩，濕法反應器中由進氣口通入NH3；（2）提釩浸出液出口處設備采用引風處理；（3）引風吸收的NH3經過吸氨塔吸氨介質吸收，得到氨水；（4）所述氨水與CO2在碳化塔內反應，生成銨鹽。本發明采用回收濕法提釩中氨氣的方法，降低了浸出工序中氨氣的溢出和銨鹽的分解，提高了浸出劑的利用效率；對于溢出和分解的NH3進行水吸收，并與釩渣焙燒過程產生的窯氣進行碳酸化反應，生成了相應的銨鹽，實現了浸出介質的閉路循環；同時該方法可以改善濕法提釩工藝的操作環境，降低釩化工冶金工業CO2的排放。

低硅高鎂鐵礦球團制備方法 980

 0

本發明涉及一種低硅高鎂鐵礦球團制備方法，屬于冶金技術領域，具體方法為將鐵精礦粉碎、細磨得到鐵精礦粉，要求?200目細度≥65%；將鐵精礦粉和粘結劑配成混合料，經過高壓輥磨、烘干，再經過強力混合機混勻；混合料經圓盤造球機加水造球，經過振動篩，篩分出粒度9?15mm合格生球；輸送到鏈篦機進行干燥和預熱，然后進入回轉窯中進行焙燒，焙燒后高溫球團冷卻降溫，篩分除去爆裂粉化球團，得到合格低硅高鎂球團。本發明使用低硅高鎂鐵精礦粉，不添加含鎂物料，僅使用普通粘結劑可以生產三元堿度≥1.5，含MgO≥3.30%, 含SiO2≤3.5%的球團礦。

用于厚壁復合管的鑄造裝置及其加工方法 754

 0

本發明提供一種用于厚壁復合管的鑄造裝置及加工方法，裝置包括熔煉組件、送料組件和鑄造組件，熔煉組件、送料組件和鑄造組件的下端分別固定在地面上，送料組件第一端的上部和熔煉組件連接，送料組件第二端的下部和鑄造組件連接。加工方法的具體步驟為：首先通過熔煉組件和送料組件分別完成金屬層和過渡層的澆筑，待澆注完成后，保持鑄模的轉速，開啟鑄造組件中的伺服電機，將熱成像相機掃描的鑄模溫度傳輸給控制臺，控制臺根據鑄模各點溫度，控制冷卻管上第三電磁閥和噴嘴對鑄模均勻降溫，當鑄模冷卻至室溫后，取出復合管管坯。本發明解決了雙金屬復合管離心鑄造中基層金屬與覆層金屬熔點相差較大等因素導致冶金結合缺陷的問題，提高生產效益。

太陽能電池用多晶硅片的制備方法 1019

 0

本發明公開了一種太陽能電池用多晶硅片的制備方法。所述制備方法在進行多晶硅錠制備及提純的過程中首先通過冶金法熔煉硅合金熔體，并通過降溫使硅從硅合金熔體中長出，完成多晶硅錠的第一次提純；在提拉出的多晶硅錠周圍設置對稱偶數個電磁約束熔煉器，在多晶硅凝固的過程中，多晶硅內的雜質要進行分凝，凝固的部分將雜質排到未凝固的熔體中，實現已凝固材料的提純，因為設置有多個電磁約束熔煉器，每個電磁約束熔煉器都會產生相應的區域熔煉熔池，區域熔煉熔池分別對多晶硅錠進行提純，因而，進一步的提高了制備的多晶硅錠的純度，從而使得制備的多晶硅片的純度較高，進而提高了太陽能電池的光電轉換效率。

含釩鐵水提取五氧化二釩同步脫磷的方法 780

 0

本發明涉及一種含釩鐵水提取五氧化二釩同步脫磷的方法，特別是對含釩鐵水實現一步提釩和脫磷預處理工藝，屬于含釩鐵水冶金技術領域。所述方法對脫硫后的鐵水采用轉爐供氧和輔助劑進行提釩(脫硅、鈦)和同步脫磷，半鋼倒出后釩渣在提釩轉爐中繼續供氧氧化；控制供氧結束后渣中的VO2(4價態釩)/TV摩爾比＜0.1，以促使釩渣中生成的V2O5與加入的鈣化合物充分反應生成釩酸鈣；從得到的釩渣中提取五氧化二釩。該方法簡化了鐵水多段組合式處理過程，提釩與脫磷同步進行，為轉爐煉鋼少渣操作提供了有利的條件，提高了煉鋼生產效率；利用含釩冶金渣的余熱進行氧化，縮減釩化工冶金流程中的釩渣焙燒工序，提高釩產品生產效率，降低能耗。

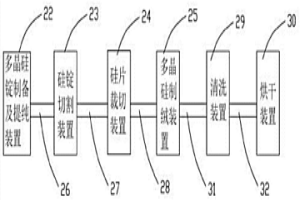

太陽能電池用多晶硅片的制備系統 910

 0

本發明公開了一種太陽能電池用多晶硅片的制備系統。所述制備系統的多晶硅錠制備及提純裝置首先通過冶金法熔煉硅合金熔體，并通過降溫使硅從硅合金熔體中長出，完成多晶硅錠的第一次提純；在提拉出的多晶硅錠周圍設置對稱偶數個電磁約束熔煉器，在多晶硅凝固的過程中，多晶硅內的雜質要進行分凝，凝固的部分將雜質排到未凝固的熔體中，實現已凝固材料的提純，因為設置有多個電磁約束熔煉器，每個電磁約束熔煉器都會產生相應的區域熔煉熔池，區域熔煉熔池分別對多晶硅錠進行提純，因而，進一步的提高了制備的多晶硅錠的純度，從而使得制備的多晶硅片的純度較高，進而提高了太陽能電池的光電轉換效率。

使用含釩鈦鐵水冶煉中高碳硬線用鋼的方法 947

 0

本發明涉及一種使用含釩鈦鐵水冶煉中高碳硬線用鋼的方法，屬于冶金技術領域。技術方案是：使用含釩鈦鐵水作為原料，在轉爐煉鋼工序采取鐵水提釩預處理工藝，制備兩部分半鋼一部分半鋼用于轉爐煉鋼，稱之為煉鋼半鋼；一部分半鋼用于對煉鋼轉爐生產的鋼水增碳，稱之為增碳半鋼；轉爐冶煉終點取低拉碳法出鋼，在合金化過程中少增碳或不增碳，在出鋼結束后根據鋼水碳含量向鋼水中兌入一定量增碳半鋼增碳，使鋼水碳成分達到合格，解決增碳劑增碳鋼中碳元素分布不均、釩元素控制在0.010%以下和氮元素控制在0.0050%以下的問題。通過使用增碳半鋼兌入鋼液增碳的同時，增碳半鋼未經過轉爐冶煉直接成為合格鋼液，這個過程直接節約了在轉爐冶煉的熔煉成本。

釩鐵合金清潔生產工藝 1010

 0

本發明涉及釩鐵合金清潔生產工藝,屬冶金釩鐵合金生產技術領域。通過集成創新將電硅熱法電鋁熱法兩種釩鐵生產工藝在同一場地實施,實現具備全牌號釩鐵合金生產能力,充分利用兩種冶煉釩鐵合金過程原、材料互補性,釩鐵成品破碎產生的釩鐵粉直接用于氮化釩鐵生產,不再返回流程二次熔煉,對電鋁熱法工藝的爐渣、襯、工藝廢料等,回收用于電硅熱爐再利用,實現了釩鐵合金冶煉的高效與清潔生產;對兩種工藝產生的冶煉貧渣、除塵灰、工業廢水進行資源化再利用,降低工藝流程的綜合能耗,提高冶煉釩鐵合金的資源利用率,使整個工藝流程無廢水廢渣排放。符合循環經濟理念,將電硅熱法與電鋁熱法兩種釩鐵生產工藝在同一場地實施一體化整體設計建設,降低工程成本。

離心鑄造多元共晶高合金軋輥的制造工藝 1113

 0

本發明涉及一種離心鑄造多元共晶高合金軋輥的制造工藝，屬于冶金軋輥技術領域。技術方案是：軋輥工作層材料選擇共晶成分，在軋輥材料中除了鋼中常存元素C、Mn、Si、P、S五大元以外，要加入不少于5種Cr、W、Mo、V、Nb、Ti、Al、Cu、B、Mg合金元素，構成多元合金化狀態；控制軋輥材料的含碳量為1.3%～2.8%，質量百分數。本發明共晶成分凝固溫度區間小，特別適合補縮條件不足情況下得到質量優良的鑄件；鑄件同時結晶，成分均勻性最好；形成集中縮孔，澆注成型金屬收得率高；金屬同時凝固，凝固過程的鑄造應力最??；共晶成分在合金中的熔點最低，熔煉成本也低；共晶成分液體的流動性也最好；本發明改善鑄造性能，耐磨性和耐熱性兼顧。

降低球墨鑄鐵鐵液中含鈦量的方法 756

 0

本發明公開了降低球墨鑄鐵鐵液中含鈦量的方法。此方法之一是通過分析球墨鑄鐵鐵液的化學成分,如果含鈦量超標,則根據鐵液含鈦量的多少向鐵液內加入相應量的氮化物,使氮與鈦充分發生冶金反應,然后將鐵液澆入精煉包中進行吹氬氣精煉處理,最后將上浮的氮化鈦排除,即使鐵液的含鈦量達到合格范圍。方法之二是根據鐵液含鈦量的多少向熔煉爐內按比例加入優質廢鋼,通過稀釋的方法來降低鐵液的含鈦量。本發明利用氮與鈦之間強烈的親和力,使鐵液中的鈦變成固體氮化鈦而上浮到鐵液的表面,從而將其排除。本發明所選用的氮化物中的其它元素在加入球墨鑄鐵鐵液后,不會對球墨鑄鐵的性能造成不利影響,相反,還能進一步提高球墨鑄鐵的強度等力學性能指標。通過添加廢鋼稀釋鐵液的辦法來降低鐵液的含鈦量,方法簡單,操作方便,尤其適用于大批量的生產當中。

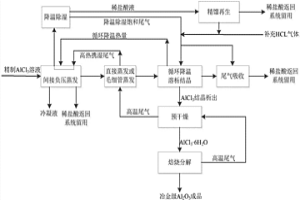

酸法提取粉煤灰中氧化鋁的溶析結晶工藝 1128

 0

本發明公開了一種酸法提取粉煤灰中氧化鋁的溶析結晶工藝，屬于粉煤灰的精細化工綜合利用技術領域，首先將含HCl高溫焙燒尾氣預干燥結晶工段的結晶氯化鋁，然后利用其剩余顯熱和不飽和攜濕能力，對精制氯化鋁溶液再濃縮至接近飽和，接著將高熱攜濕尾氣預濃縮精制氯化鋁溶液，然后將降溫除濕的飽和尾氣送至結晶工段去對兩次濃縮至飽和的氯化鋁溶液吸收HCl氣體，析出結晶氯化鋁，最后離心分離得到的六水氯化鋁經過預干燥后進行焙燒分解，得到冶金級氧化鋁成品。本發明對工藝過程中濃縮結晶單元氯化鋁精制和焙燒單元的高溫尾氣熱偶利用，對含氯化氫尾氣的綜合回收利用，進一步降低蒸發濃縮單元的能源消耗。

從鋁熱法釩鐵爐渣中同步提取釩、鋁的清潔生產工藝 1204

 0

本發明涉及一種從鋁熱法釩鐵爐渣中同步提取釩、鋁的清潔生產工藝，屬于冶金技術領域。技術方案是：采用高配比Na2CO3做焙燒轉化劑，對釩鐵爐渣進行氧化鈉化焙燒，將氧化鈉化焙燒后的熟料用水溶液將釩、鋁同時溶出,結晶出含有氫氧化鋁的釩酸鈉晶體，得到Al(OH)3的純度均在95%以上，五氧化二釩在98%以上，并實現了釩、鋁的共提，及釩、鋁的分離和鈉鹽的循環利用，釩的回收率在85%以上，鋁的回收率60%以上，浸后尾渣減重40%-50%，尾渣可用作酸法制備鋁鎂絮凝劑；本發明既實現了釩的高效率提取，又實現了渣中鋁元素的資源化再利用，整個生產過程沒有廢水排放，碳酸化所用CO2氣體可用焙燒煙氣替代，降低碳排放比例，經濟與環境效益顯著，可有效應用于鋁熱法釩鐵爐渣及相關物料的處理。

提純太陽能級多晶硅的方法 998

 0

本發明公開了一種提純太陽能級多晶硅的方法。所述方法主要通過對工業硅進行冶金法熔煉后，經過對提拉定向生長多晶硅進行多級電磁約束區域提純的方法來獲得太陽能級多晶硅。首先通過冶金法熔煉硅合金熔體，然后經過提拉定向生長多晶硅來初步提純多晶硅后，在提拉出的多晶硅錠周圍設置對稱偶數個電磁約束熔煉器，實現多級電磁約束區域提純，并進一步實現高純度提純多晶硅。

提純太陽能級多晶硅的裝置 993

 0

本發明公開了一種提純太陽能級多晶硅的裝置。所述裝置主要通過對工業硅進行冶金法熔煉后，經過對提拉定向生長多晶硅進行多級電磁約束區域提純的方法來獲得太陽能級多晶硅。首先通過冶金法熔煉硅合金熔體，然后經過提拉定向生長多晶硅來初步提純多晶硅后，在提拉出的多晶硅錠周圍設置對稱偶數個電磁約束熔煉器，實現多級電磁約束區域提純，并進一步實現高純度提純多晶硅。

用于污水處理的改性球形海綿鐵及制備方法 1094

 0

一種用于污水處理的改性球形海綿鐵及制備方法，屬冶金生產技術領域，用于解決減小球形海綿鐵內部晶粒、提高比表面積及空氣中穩定性的問題。特別之處是：該改性球形海綿鐵為多孔性結構，球體直徑為1－10mm，內部單質鐵晶粒小于1μm，比表面積10－50m2/g；其表層為滲碳體，滲碳層厚度為10－100nm。本發明方法經原料混配、造球、氧化焙燒、直接還原、球形海綿鐵滲碳等步驟組成。本發明選用H2為還原劑，使海綿鐵制備過程中的還原溫度低，還原出的海綿鐵晶粒更細??；增加海綿鐵表層滲碳步驟，使海綿鐵表層附著10－100nm的滲碳層，在空氣中不易二次氧化，適于貯存和使用。本發明與現有技術相比具有生產成本低、除污效率高，不易板結，儲存使用方便等特點。
