北京有色金屬化學分析技術理論與應用

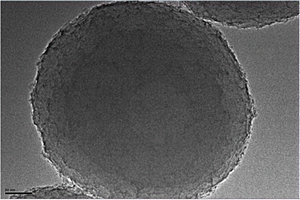

TiO2/RFC復合微球負載型光降解劑及其制備方法 809

 0

一種TiO2/RFC復合微球負載型光降解劑及其制備方法，屬于化工領域。該復合微球是有醛類物質、酚類物質、鈦源前驅體制備而成。該復合微球經過高溫煅燒后，以活性碳微球為催化載體，具有大的比表面積和強的吸附能力，可以實現目標污染物的富集、捕獲中間產物和降解有害物等功效。通過對反應物種類匹配、反應步驟中物質的添加量、工藝以及管式爐中煅燒活化具體工藝參數的精確控制，成功制備了TiO2/RFC復合微球負載型光降解劑，具有大的比表面積、豐富的多孔結構以及銳鈦型TiO2晶體結構，在紫外光照射條件下，能夠對有毒有害化學物質進行非常有效的吸附和降解。經過10小時紫外光照射測試，對甲醛、苯、甲苯、二甲苯的降解具有非常優異的效果。

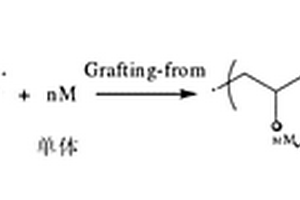

利用電子輻照技術制備微膠囊包埋壁材的方法 783

 0

本發明公開一種利用電子輻照技術制備微膠囊包埋壁材的方法，包括以下步驟：(1)甲基纖維素加入低聚半乳糖預混后，溶于無菌水中，混合均勻，測定折光率，使折光率控制在1.35?1.44之間，磁力攪拌；(2)將步驟(1)得到的溶液，裝入耐輻照的PE塑料袋中封存包裝，利用電子加速器輻照，輻照結束后，進行超濾處理，去除未反應的甲基纖維素及低聚半乳糖，冷凍干燥，即得。本發明制備方法工藝控制簡單，有效避免了化學物質的引入，安全性更高，而且輻照處理反應快，易于進行連續操作，適宜工業化生產，得到的甲基纖維素?低聚半乳糖接枝共聚物純度高，具有良好的凝膠性、粘結性和成膜性，可應用于食品工業中。

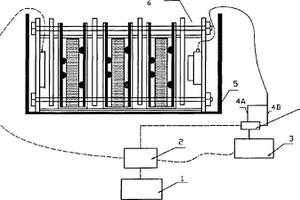

鋼筋混凝土耐久性試驗用疲勞加載裝置 1000

 0

本發明公開了一種混凝土耐久性試驗用疲勞加載裝置，包括觸摸屏、控制器、電動液壓泵、電磁換向閥和加載組件；加載組件一擋板內側固定一液壓千斤頂，另一擋板內側固定一壓力傳感器，之間平行放置數塊可滑動的滑板和由四點彎曲墊板與橡膠盒組成的試件盒，試件盒內放試件；觸摸屏、控制器、壓力傳感器、電動液壓泵和電磁換向閥通過數據線連接，液壓千斤頂通過管路與電磁換向閥和電動液壓泵連通。本發明裝置可以模擬實際工程中疲勞荷載、化學侵蝕、干濕循環或凍融循環共同作用于混凝土構件的真實工況，從而使實驗室測得的數據更具有工程參考價值。

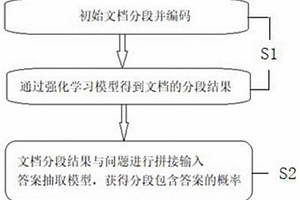

基于句子級文檔分割的長文本閱讀理解方法 825

 0

本發明涉及自然語言處理和深度學習技術領域，特別涉及一種基于句子級文檔分割的長文本閱讀理解方法。本發明的主要技術方案包括：S1、將文檔進行分段；包括：將文檔以句子為單位進行切分，并將切分后的句子按照在原文中的順序放入集合S中，取前N句話拼接成初始文檔分段并利用編碼器進行編碼；通過強化學習模型動態地調整文檔分段的初始位置，得到文檔的分段結果；S2、將文檔分段與問題進行拼接輸入答案抽取模型，輸出每個字作為答案起始位置和終止位置的概率，并預測分段包含答案的概率，由三個概率值共同決定最終答案。通過本發明，使得文檔分段在保留完整句子的基礎上，盡可能地將完整的答案包含在內，并提升了答案抽取的準確性。

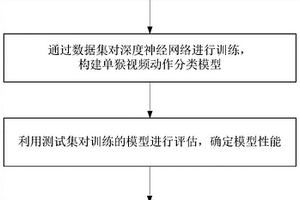

用于具有長尾分布特性的單猴視頻動作分類方法 1037

 0

本發明提出一種用于具有長尾分布特性的單猴視頻動作分類方法，包括步驟一：建立猴子動作數據集；步驟二：構建單猴視頻動作分類模型，利用訓練集在深度神經網絡訓練一個包含兩個階段的網絡模型，第一階段提取特征，第二階段進行分類，然后固定特征提取參數，對分類學習參數進行歸一化，學習放縮調節因子以調節分類器參數；步驟三：利用測試集對訓練的模型進行評估，確定模型性能；步驟四：將上述訓練和驗證好的模型進行部署，在實際場景中對視頻數據進行分類。本發明通過固定特征提取網絡參數，僅對分類學習參數調節來重新平衡分類器的決策邊界，以實現長尾分布數據準確性的目的。這種分類方法不需要額外的重訓練或重采樣或設計特別的損失函數。

含有氮雜環片段的二氫喹嗪酮羧酸類化合物及其應用 782

 0

本發明屬于醫藥化學領域，涉及具有抗乙型肝炎病毒(HBV)活性的含有氮雜環片段的二氫喹嗪酮羧酸類化合物及其制備方法，以及含有它們的抗HBV感染的藥物組合物。為了克服上述現有技術所存在的缺陷，本發明人進行了廣泛的研究，設計合成了一系列新型的含有氮雜環片段的二氫喹嗪酮羧酸類化合物，并測定了它們的體外抗HBV活性及細胞毒性。最終發現，與RG783相比，這類化合物具有更加優越的體外抗HBV(HBsAg,HBV DNA)活性，而細胞毒性很低。

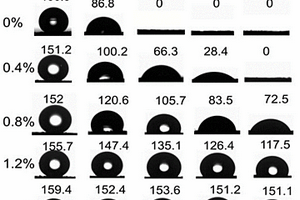

可連續調控多種液體浸潤性的石墨烯紙及其應用 1103

 0

本發明提供了一種可連續調控多種液體浸潤性的石墨烯紙及其應用，屬于功能材料技術領域。本發明以激光誘導石墨烯紙為原料，以氟硅烷溶液為改性試劑，經化學改性處理，可以將氟硅烷接枝于激光誘導石墨烯紙的表面，通過采用不同體積分數的改性試劑，從而得到可連續調控多種液體浸潤性的石墨烯紙，能夠實現對不同表面張力的液體從超親液性到超疏液性的連續調控，且該石墨烯紙制備工藝簡單。同時，該石墨烯紙具有較好的使用穩定性，即使分別經過100次的彎曲、拉伸、旋轉、加熱及摩擦測試，仍表現出優異的浸潤穩定性，可以用于制備可調控表面浸潤性的器件，進一步地可以作為防油污污染材料、油中防風材料或油?油界面穩定材料使用。

星型三核金屬釕配合物及其在近紅外電致變色薄膜中的應用 750

 0

本發明公開了一種星型三核金屬釕配合物及其在近紅外電致變色薄膜中的應用。所述星型三核金屬釕配合物的結構式如式Ⅰ所示，其橋聯配體為三(3,5?二(2?吡啶基)苯)胺，輔助配體為末端羧基修飾的三聯吡啶。所述星型三核金屬釕配合物能在納米SnO₂:Sb基底通過Zr(Ⅳ)離子調控的層層配位組裝形成薄膜，進而研究薄膜的近紅外電致變色性能，最后進行組裝形成電致變色器件。本發明三核金屬釕配合物薄膜在0.1V和1.1V之間有四個連續可逆的氧化還原峰，顯示了可逆的近紅外電致變色。通過光譜電化學和計時電流測試，二層薄膜FTO/SnO₂:Sb/(1)₂(Zr)呈現出最優的電致變色性能，在近紅外1550nm處，對比率為36％，響應時間少于2s，經過1000圈電勢階躍，對比率損失了11％，因此在光纖通訊領域有潛在的應用價值。

不同形貌的Ru納米材料的制備方法及其應用 1067

 0

本發明提供了一種不同形貌的Ru納米材料的制備方法及其應用(1)將Ru源加入于乙二醇中，充分攪拌均勻；(2)隨后通入不同氣體，在120?200℃下反應，冷卻，洗滌，干燥；(3)將獲得的催化劑和炭黑混合均勻，超聲均勻后，干燥，然后進行熱處理得到Ru/C，用于電化學性能測試。其中，Ru均勻的分布在炭黑上，Ru呈現出納米線，納米片花和納米顆粒的形狀；Ru納米線，納米片花和納米顆粒在酸性條件下的OER性能遠超商業RuO₂和商業IrO₂催化劑，三者在酸性條件下的OER性能在10mA/cm²的電流密度對應的電壓分別達到了224mV,286mV和252mV(vs.RHE)。并且該催化劑在酸性條件下都具有較好的穩定性。本發明方法簡單，催化劑具有較高活性跟穩定性，在電解水方面具有較好的應用前景。

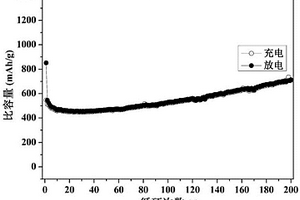

氮摻雜石墨烯在鋰離子電池負極制備中的應用 744

 0

本發明提供了一種氮摻雜石墨烯在鋰離子電池負極制備中的應用，本發明采用的氮摻雜石墨烯含氧量少，且在其制備過程中氮摻入石墨碳晶格中，產生空位缺陷，為鋰離子的附著提供了更多的活性位點，很好的提高了所述鋰離子電池負極的電化學性能。根據實施例的記載，將所述鋰離子電池負極安裝到鋰離子半電池中進行測試，其首次放電比容量可達852mAh/g，200次充放電循環后的放電比容量可達714mAh/g，庫倫效率可達98％，說明氮摻雜石墨烯制備得到的鋰離子電池負極在充放電過程中有較好的可逆性。

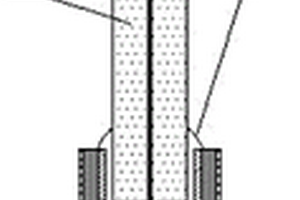

高溫氟鹽參比電極及其制造方法 1206

 0

本發明涉及一種高溫氟鹽參比電極，包括：石墨管，石墨管一端具有管口，另一端封閉而具有底壁，所述底壁形成隔膜，石墨管內限定管腔；熱解氮化硼套管，同軸設置在石墨管的管腔內以貼附石墨管的基本上整個內周壁；熱解氮化硼涂層，貼附在石墨管的基本上整個外周壁以形成涂層筒體；參比溶液；電極絲導管，導管的一端在石墨管的管口與石墨管密封連接；和電極絲，電極絲的一端穿過導管而延伸到石墨管內以浸沒在參比溶液內。本發明還涉及一種用于高溫氟鹽電化學測量的制造方法。

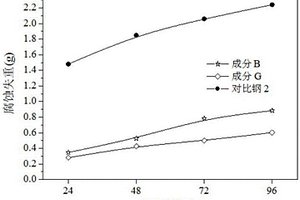

免涂裝橋梁結構用耐海洋大氣腐蝕高強螺栓鋼及制造方法 914

 0

一種免涂裝橋梁結構用耐海洋大氣腐蝕高強螺栓鋼及制造方法，屬于橋梁結構連接用鋼技術領域。該鋼的組分的重量百分數為：C?0.16?0.45％，Si?0.01?2.2％，Mn?0.3?2.5％，P?0.001?0.024％，S?0.002?0.025％，B?0.0005?0.0100％，Ti?0.01?0.50％，V?0.01?0.20％，Al?0.001?0.15％，Cr?0.35?3.2％，Cu?0.2?0.6％，Ni?0.2?2.5％，其余為Fe和微量雜質。所述高強耐候螺栓鋼根據化學成分預測公式計算的耐腐蝕指數I≥6.3，適合生產螺栓規格范圍為M16?30mm，螺栓加工廠打制成螺栓后，調質熱處理工藝制度為840?920℃油淬火+380?625℃回火，獲得最佳的強韌性匹配。優點在于，該10.9級高強螺栓用于免涂裝橋梁結構板材、型材配套連接使用，具有優異的耐海洋大氣腐蝕和耐低溫性能。

鉛炭電池負極用高摻雜磷活性炭材料及其制備方法 1073

 0

本發明提供一種鉛炭電池負極用高摻雜磷活性炭材料及其制備方法，所述材料由按原子百分比計的以下元素組成：磷1.50?5.80％，氧3.50?18.40％，余量為碳。所述材料的制備方法包括如下步驟：1)將活性炭于60～90℃下，質量濃度為10～30％的硝酸中處理1～4h；2)將步驟1)所得硝酸處理的活性炭加入0.5～3mol/L的磷酸溶液中攪拌得漿狀混合物，干燥；3)在氬氣氣氛下，于400～600℃的管式爐中焙燒2～5h，冷卻至室溫，離心、洗滌并干燥。本發明的磷摻雜活性炭材料制備成電極片進行電化學性能測試，表明磷摻雜使活性炭材料的析氫電位明顯負移，在同一電位(?1.35V?vs?Hg/Hg2SO4)下的析氫電流也顯著減小，有效抑制了活性炭材料表面的析氫反應，摻雜量越高，抑制析氫的效果也越明顯。

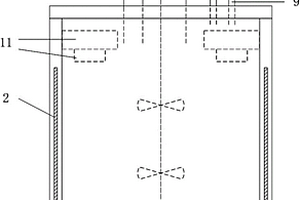

評價鉆桿內涂層耐蝕性能的裝置和方法 1172

 0

本發明公開了一種評價鉆桿內涂層耐蝕性能的裝置和方法。裝置包括：主加熱器和副加熱器，多級電動攪拌器，樣品安裝口和應力加載裝置；其中應力加載裝置包括拉伸應力加載裝置，扭轉應力加載裝置和彎曲應力加載裝置。本發明應用該裝置以及建立在該裝置基礎上的方法可以評價鉆桿內涂層在拉伸、彎曲或扭轉應力作用下的耐化學介質腐蝕性能和沖蝕性能；通過調節溫度和壓力，并通入H2S、CO2等腐蝕性氣體，可模擬多種工況不同井段的鉆桿內涂層服役環境。因此，本發明對油田現場鉆桿內涂層的選用和壽命預測具有重要意義。

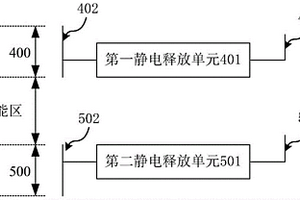

顯示基板及其制備方法、顯示裝置 1097

 0

本公開提供了一種顯示基板及其制備方法、顯示裝置，所述顯示基板包括顯示區域和邊框區域，顯示基板還包括第一靜電釋放區和第二靜電釋放區，在平行于顯示基板的方向上，第一靜電釋放區與第二靜電釋放區間隔至少一個功能區，所述功能區包括：顯示區域、引線彎折區、單元測試區和驅動芯片區，其中：第一靜電釋放區包括第一靜電釋放單元、第一數據信號線和第一電源線，用于通過第一電源線釋放第一數據信號線上積聚的第一電荷；第二靜電釋放區包括第二靜電釋放單元，第二數據信號線和第二電源線，用于通過第二電源線釋放第二數據信號線上積聚的第二電荷。在保證數據線靜電釋放功能的前提下降低了由于電場強度而引起電化學腐蝕的風險。

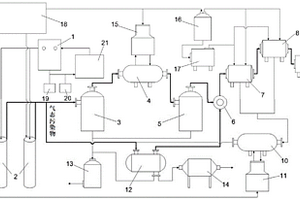

電阻加熱耦合氧化劑修復有機污染土壤的裝置及方法 1162

 0

本發明公開一種高效節能的電阻加熱耦合電動輸送氧化劑修復有機污染土壤的裝置及方法，包括加熱單元、抽提單元、監測單元和地面處理單元。單純采用電阻加熱所需的加熱溫度時間較長，單純采用化學氧化無法有效地將氧化劑輸送至污染區域。電阻加熱可以活化氧化劑、提高污染物的蒸氣壓及溶解度促進其揮發和溶解，從而提升氧化效率并增強與污染物的接觸能力，縮短修復工期，降低修復成本。同時，氧化劑可以提升電阻加熱修復的效率，氧化劑電動輸送可傳輸氧化劑至目標污染區域而增強精準修復，能夠降低電阻加熱所需的能耗，且與電阻加熱設備工藝兼容性強。本發明可根據當地污染區域的具體情況進行安裝，投資成本較低，適用于修復有機非重金屬污染的土壤，具有較大的推廣價值。

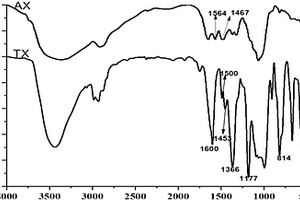

氨基木聚糖的制備方法 730

 0

本發明公開了一種水溶性氨基木聚糖的制備方法，該方法包括以下步驟：(1)首先將原料木聚糖和氯化鋰烘干的預處理，(2)在二甲基乙酰胺溶劑中溶解木聚糖，(3)合成對甲苯磺?；揪厶?，以及(4)合成氨基木聚糖。根據本發明的合成水溶性氨基木聚糖的制備方法在均相體系中進行，可以很好控制反應過程，對產品性能進行預測，為制備新的多官能團衍生物提供可能。另外，均相體系中的化學改性，反應效率較高。根據本發明的制備方法合成的氨基木聚糖是在木聚糖鏈上引入氨基，是一種新型的半纖維素衍生物，該物質有很好的水溶性，是半纖維素材料的很好的前驅物質。

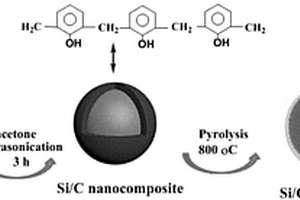

Si/C納米復合陽極材料及其制備方法和應用 822

 0

本發明公開了一種Si/C納米復合陽極材料的制備方法，將酚醛樹脂作為碳源加入到丙酮中，不斷攪拌直到變成乳白色，之后向混合乳液中加入硅納米顆粒，將得到的混合溶液進行超聲，之后連續攪拌24h，將溶液蒸干，并在60℃真空下進行提取和干燥，得到Si/C納米復合前驅體；將其在惰性氣氛下進行熱解，熱解溫度為800～1000℃，熱解時間4～5h，冷卻至室溫后，將熱解產物進行研磨到微米級，得到Si/C納米復合陽極材料。本發明采用酚醛樹脂作為碳源，結合超聲法制備含納米硅的多孔炭，碳的孔隙和碳層之間豐富的空間為碳和鋰離子的反應提供了更多的界面，從而大大提高硅的電化學性能，減少容量下降，經測試比容量高達880mA?h?g?1，電流密度為100mA?g?1，循環500次后仍有容量保持率。

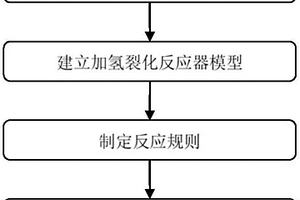

基于結構導向集總的加氫裂化過程建模方法 1067

 0

本發明涉及一種基于結構導向集總的加氫裂化過程建模方法，屬于加氫裂化技術領域。本方法首先利用結構導向集總方法，完成加氫裂化原料的分子表征，然后建立加氫裂化反應器模型，制定反應規則，最后建立加氫裂化反應動力學模型。本發明方法從分子水平表征原料和產品，根據實際化學反應的信息，建立了基于結構導向集總的機理模型，使得加氫裂化過程的模擬更加接近實際。該方法對加氫裂化反應過程有較好的解釋和預測能力，從而能為消除生產瓶頸、優化各操作參數提供更具實際意義的指導，提高裝置的經濟效益。

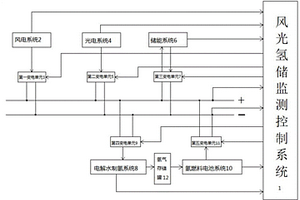

直流微電網的控制系統、方法、計算機設備及存儲介質 1291

 0

本申請提出直流微電網的控制系統、方法、計算機設備及存儲介質，所述系統包括：風光氫儲監測控制系統、風電系統及其對應的第一變電單元、光電系統及其對應的第二變電單元、儲能系統及其對應的第三變電單元、電解水制氫系統及其對應的第四變電單元、氫燃料電池系統及其對應的第五變電單元和氫氣儲存罐。本發明提供的技術方案，設置有電解水制氫系統，通過利用低成本電力生產氫能可以有效吸納原有棄風棄光所產生的電能，提高可再生能源消納水平，同時實現了電能與化學能之間的有效耦合，在電力不足的情況下可通過氫燃料電池系統發電回饋電網，實現能源的有效存儲和高效利用。

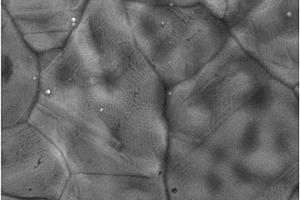

銅鉻鋯系合金及其制備和加工方法 919

 0

本發明涉及一種銅鉻鋯系合金及其制備和加工方法,屬于金屬材料領域。銅鉻鋯系合金的組成和配比(質量%)為:鉻0.1～0.5%、鋯0.046～0.2%、銀或錫0.05～0.2%,余量為銅。先在真空熔煉爐中制備銅鉻和銅鋯中間合金,再將中間合金與銅、銀、錫真空熔煉成銅鉻鋯系合金;合金鑄錠均勻化處理后,加工成棒材;在850～950℃條件進行下1～2小時的固溶處理;并冷加工至加工變形量為70%～98%,再經320℃～580℃時效2～6小時。本發明可以準確控制合金的化學成分,制得的合金經測試抗拉強度為450MPa～550MPa,電導率為85%～95%IACS,具有較高的強度和導電性。

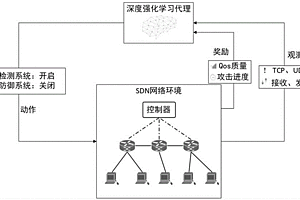

基于改進Actor-Critic算法的SDN下自適應威脅緩解方法及系統 1066

 0

本發明涉及網絡安全技術領域，具體公開了基于改進Actor?Critic算法的SDN下自適應威脅緩解方法及系統，包括架設SDN下自適應威脅緩解架構，SDN下自適應威脅緩解架構包括深度強化學習代理，其為基于改進Actor?Critic算法搭建的深度神經網絡；訓練基于改進Actor?Critic算法搭建的深度神經網絡，以獲得自適應威脅緩解代理；基于自適應威脅緩解代理輸出最優自適應網絡威脅緩解策略，基于最優自適應網絡威脅緩解策略來改變網絡安全部署；該方法對Actor?Critic算法進行改進，對于長序列、不完全信息的觀測環境效果更好，能產生更好網絡威脅緩解策略。

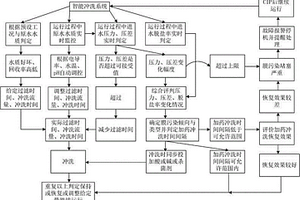

基于膜污染傾向控制的反滲透智能沖洗系統及控制方法 913

 0

本公開涉及水處理技術領域，尤其涉及一種基于膜污染傾向控制的反滲透智能沖洗系統及控制方法。本公開中的程序控制系統用于控制供水系統、加壓系統、加藥系統和清洗系統的啟閉，用于控制反滲透系統運行，并同步監測、觀察、反饋水質信息或記錄反滲透系統的運行數據或狀態及進行故障報警停機；智能沖洗系統用于接收水質信息及運行數據或狀態，并在反滲透系統運行時自動在線實時動態判定膜污染傾向與污染類型，以根據膜污染傾向與污染類型調整供水系統、加壓系統、加藥系統和清洗系統，并選擇性投加酸液、堿液或殺菌劑。本公開通過智能沖洗系統控制可以針對性的加藥沖洗，使用較少的藥劑進行常規維護以達到較佳的清洗效果減少恢復性化學清洗頻率。

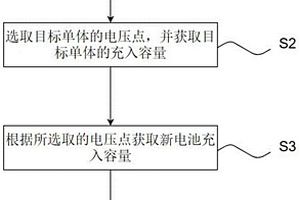

基于平臺區內充電容量比值的SOH估算方法 872

 0

本申請申請一種基于平臺區內充電容量比值的SOH估算方法，該方法包括：使得電池系統處于恒流充電狀態；選取目標單體的電壓點，并獲取目標單體的充入容量；根據所選取的電壓點獲取新電池充入容量；根據目標單體充入容量與新電池單體充入容量的比值，估算電池系統的SOH。本申請解決了相關技術中SOH估算誤差大、精度低、需要大量測試的問題。本申請實用性強，截取實車充電數據兩個電壓之間的容量即可與新電池進行比較，無需通過返廠標定獲??；適用范圍廣，不受整車使用工況限制，只要充電起始電壓范圍覆蓋電化學反應平臺即可；SOH估算偏差小于3％。

防中子輻射摻雜鋰-6碲酸鹽玻璃及制備方法 947

 0

本發明提供了一種防中子輻射摻雜鋰?6碲酸鹽玻璃，防中子輻射摻雜鋰?6碲酸鹽玻璃由以下摩爾百分比的組分制成：TeO2：55％?65％；PbO：10％?20％；6Li2CO3：5％?10％；ZnO：0?20％；BaF2：0?10％；所述ZnO、BaF2含量不同時為0。本發明提供了一種新型防中子輻射摻雜鋰?6碲酸鹽玻璃，通過引入鋰?6并且控制好工藝條件，使碲酸鹽玻璃具有防中子輻射的功能，該防中子輻射玻璃具有衰減速度快，密度大，攔截中子輻射能力強等優點，密度能達到6.243～6.327g/cm2，其防中子輻射效果高于現在使用的鉛磚、混凝土及其他中子防輻射玻璃，且機械強度高、化學性質穩定、不易潮解，綜合性能非常優越，適用于中子刀治療室、石油測井儀器校準室、高能物理或物理核試驗等環境中。

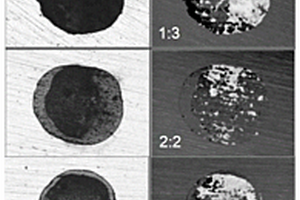

優化緩蝕劑在載體中緩蝕效率的方法 1023

 0

本發明涉及一種優化緩蝕劑在載體中緩蝕效率的方法。本發明首先將具有協同作用的緩蝕劑按照數種不同的配比加入腐蝕性溶液中，通過形貌觀察、電化學測量技術，選擇緩蝕劑的最佳復配比例。之后通過制備工藝調控，將所述兩種緩蝕劑載入同一種微納米載體內，使復合載體內緩蝕劑的比例等于最佳配比；或將每種緩蝕劑分別加入不同的微納米載體內，使兩種載體內緩蝕劑的比例等于最佳配比。將復合載體或負載不同緩蝕劑的兩種單一載體加入腐蝕性溶液或涂層中，使整個體系產生最佳的腐蝕抑制效果。通過預先選擇緩蝕劑的最佳配比，再將其加入微納米載體中，有助于提高載體的緩蝕性能，在緩蝕劑載體制備、自修復防腐涂層設計領域具有廣闊的應用前景。

循環流化床鍋爐鋯鉻碳化硅耐磨抗腐蝕可塑料 757

 0

本發明涉及一種循環流化床鍋爐鋯鉻碳化硅耐磨抗腐蝕可塑料，屬于耐火耐磨材料技術領域；原料由氧化鋁粉、鋯英砂、鉻礦砂、碳化硅粉、高嶺土組成，其化學成分中Al2O3≥80％，Fe2O3≤1.0％，SiC≥10％；鋯鉻碳化硅耐磨抗腐蝕可塑料耐火度≥1800℃、體積密度2.6～3.2g/cm3，氣孔率15～20％；本發明現場施工時可采用填塞、搗打、涂抹等方式進行，適用于循環流化床鍋爐爐膛頂部、出口，分離器入口煙道、靶區，立管、返料器，爐膛密相區布風板、風口、給煤口和給料口，屏式受熱面，溫度及壓力測點等部位；鋯鉻碳化硅耐磨抗腐蝕可塑料性能良好且導熱系數高、耐磨損、抗腐蝕，抗熱震、不易剝落，使用壽命長，廣泛適用于新建循環流化床鍋爐配套及已有循環流化床鍋爐的配套改造。

三維結構的NiWP電催化劑材料制備及應用 930

 0

一種三維結構的NiWP電催化劑材料制備及應用，屬于清潔能源材料技術領域。首先將泡沫金屬(陰極基體材料)和純鎳片(陽極材料)經預處理去除表面氧化物及雜質；鎳鹽和鎢鹽按比例分別加入蒸餾水，在磁力攪拌器中溶解均勻，將絡合劑加入含鎢鹽溶液中攪拌溶解，將以上兩種溶液混合后再加入磷鹽攪拌均勻，最后用硫酸和氨水調節鍍液的pH值；采用直流穩壓電源，在一定的電流密度和溫度下進行電沉積，沉積一定時間后用去離子水清洗試樣表面，室溫下干燥得到三維結構的NiWP電催化劑。用此方法制備的電催化劑對經電化學測試可有效降低水電解析氫反應和析氧反應的過電勢，且具有良好的循環穩定性。工藝步驟簡單易操作，具有良好的應用前景。

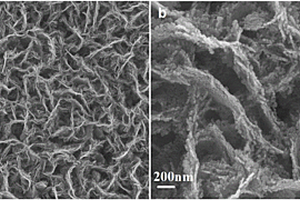

泡沫鎳負載高表面粗糙度鈷酸鎳納米墻及其制備方法 761

 0

本發明公開了一種泡沫鎳負載高表面粗糙度鈷酸鎳納米墻及其制備方法。該方法以泡沫鎳為基質，使用可溶鎳鹽和可溶鈷鹽為原料、以甲醇為溶劑、以尿素作為沉淀劑的條件下，通過溶劑熱反應制備得到系列泡沫鎳負載高表面粗糙度鈷酸鎳納米墻。本發明的實驗過程操作簡單，條件適宜且容易控制，將制得的泡沫鎳負載高表面粗糙度鈷酸鎳納米墻可直接作為直接甲醇燃料電池陽極和超級電容器電極使用，無需進一步制備電極。經測試，其電催化甲醇氧化具有優異的電催化性能及高的循環穩定性，作為超級電容器電極時亦具有相當的電化學活性。

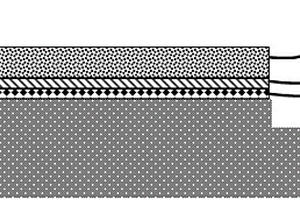

插入層復合結構及其制作方法 858

 0

本發明公開了一種插入層復合結構及其制作方法，涉及寬禁帶材料歐姆接觸形成技術領域，解決了現有技術中歐姆接觸電阻率測量可重復性差、器件穩定性不強以及在寬禁帶半導體材料上歐姆接觸形成難、歐姆接觸電阻率高的問題。所述插入層復合結構位于SiC襯底與金屬蓋層之間，包括采用特殊材料形成的電流輸運層和特定元素組分配比的歐姆接觸金屬層；所述電流輸運層位于SiC襯底之上，所述歐姆接觸金屬層位于電流輸運層之上；所述插入層復合結構由所述歐姆接觸金屬層通過合金退火方式形成的特定化學成分配比的碳化物和硅化物擴散進入所述電流輸運層混合而成。本發明適用于在寬禁帶半導體材料上同時形成P型和N型歐姆接觸，或者單獨形成P型或N型歐姆接觸。
