河北唐山有色金屬分析檢測技術理論與應用

鋰離子電池用釩酸鋰Li3VO4納米花的高效微波輻射合成方法 784

 0

本專利公開了一種鋰離子電池用釩酸鋰Li3VO4納米花的高效微波輻射合成方法，以五氧化二釩和水合氫氧化鋰為反應物，CTAB為表面活性劑，蒸餾水為溶劑，利用微波加熱技術進行快速合成制備。微觀形貌和物相分析表明產物為納米片嵌插貫穿組裝的納米花結構，其中納米花直徑為1.0～2.1微米，組裝納米花的納米片厚度為25～50納米，產物結晶度和純度高，電化學測試表明釩酸鋰Li3VO4納米花組裝成的鋰離子電池具有穩定的充放電性能和良好的放比容量。同時，CTAB聯合微波加熱技術路線將CTAB優異的表面活性作用和微波加熱瞬時能量集中度高、節能高效等優勢相結合，拓寬了小尺寸納米材料制備途徑。

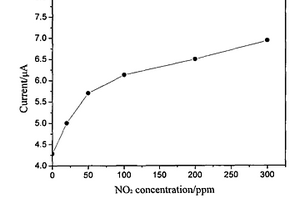

電流型NO2氣體傳感器及其制備方法 996

 0

本發明涉及一種電流型NO2氣體傳感器及其制備方法,屬電化學氣體傳感器技術領域。該NO2氣體傳感器由高溫氧離子導體致密層,與其緊密結合的多孔層和多孔層內納米級敏感材料組成。其制備包括:氧離子導體致密片的制備,多孔層的制備,納米級敏感材料的制備和傳感器的組裝。高溫氧離子導體的組成為ZrxA1-xO2-δ(A是Ca、Y、Yb、In等,0

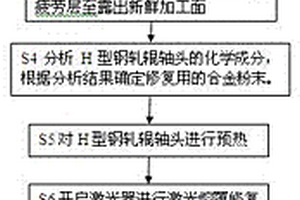

H型鋼軋輥軸頭磨損后的修復方法 1160

 0

本發明涉及一種H型鋼軋輥軸頭磨損后的修復方法，包括如下步驟：S1:確定H型鋼軋輥軸頭的損傷部位及磨損量；S2:對H型鋼軋輥軸頭進行金相檢測；S3:清理H型鋼軋輥軸頭損傷部位的疲勞層至露出新加工面；S4：分析H型鋼軋輥軸頭的化學成分，根據檢測結果確定修復用的合金粉末；S5：對H型鋼軋輥軸頭進行預熱；S6:調節激光器的工作參數，開啟激光器發出高能量密度的激光束將修復用的合金粉末與H型鋼軋輥軸頭母材表面一起熔凝，在H型鋼軋輥軸頭的損傷部位形成熔覆層；S7:保溫處理。本發明熔覆修復后的H型鋼軋輥軸頭，其熔覆層的硬度高于母材本身5?10HS，且熔覆層晶粒細小且組織致密、強度高、熔覆層與母材結合力強、不易掉塊和脫落，耐磨性好，完全能滿足原使用要求。

粗軋機主軸扁頭套磨損后的修復方法 929

 0

本發明涉及一種粗軋機主軸扁頭套磨損后的修復方法，包括如下步驟：S1:確定粗軋機主軸扁頭套的損傷部位及磨損量；S2:對粗軋機主軸扁頭套進行金相檢測；S3:清理粗軋機主軸扁頭套損傷部位的疲勞層、露出新鮮金屬面；S4：分析粗軋機主軸扁頭套的化學成分，根據分析結果確定修復用的合金粉末；S5：對粗軋機主軸扁頭套進行預熱；S6:調節激光器的工作參數，開啟激光器發出高能量密度的激光束，將修復用的合金粉末與粗軋機主軸扁頭套母材表面一起熔凝，在損傷部位形成熔覆層；S7:保溫處理。本方法修復形成的熔覆層硬度高于母材、晶粒細小且組織致密，具有良好的耐汽蝕性和熱穩定性、與母材結合力強、不易掉塊和脫落、耐磨性好，修復后可完全滿足使用要求。

鋁硅涂層鋼板鐵鋁硅層金相制樣及顯示方法 1193

 0

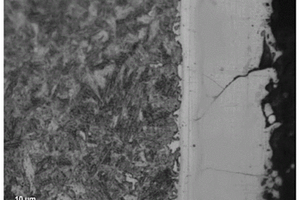

本發明公開了一種鋁硅涂層鋼板熱沖壓成型后鐵鋁硅層的金相制樣及顯示方法，包括（1）制樣：取鋁硅涂層鋼板，用RDS20?50號刮棒在鋼板表面刮涂一層面漆，漆膜厚度為20?50μm，放到箱式烘干爐烘干、保溫，水冷后冷風吹干；用線切割切取樣品，放入鑲嵌機進行鑲嵌；然后進行磨平，拋光；（2）化學腐蝕：將步驟（1）制備的試樣依次在試液a和試液b中進行化學腐蝕，其中，試液a為0.1%的硝酸甲醇溶液，試液b為0.1%硝酸+0.1%HF水溶液；（3）顯微鏡觀察：化學腐蝕完成后，將試樣用無水乙醇沖洗干凈，吹風機吹干，ZISS金相顯微鏡下觀察。本發明提供的方法可以得到完整的涂層組織，在組織觀察過程中能清晰的顯示涂層中各相的形貌及分布狀態，具有檢測分析費用低、快速、簡單的特點。

用于H型鋼的開坯輥輥面激光合金化方法 888

 0

一種機械修復領域的激光合金化方法，特別是一種用于H型鋼的開坯輥輥面激光合金化方法。該方法包括合金化前準備步驟、合金化步驟、合金化后檢測步驟，其中，合金化前準備步驟包括：清洗工件，對工件進行金相檢測，去除開坯輥輥面損傷部位疲勞層1-3mm，檢測所述開坯輥表面新加工面的硬度和化學成分。合金化步驟包括：選擇碳化物陶瓷材料，用噴槍將粘結劑與碳化物陶瓷材料噴涂到開坯輥新加工面表面，調節激光器參數并對碳化物陶瓷材料層進行激光合金化修復，合金化后檢測步驟包括：對修復表面進行著色探傷和對修復后的輥面進行金相分析及硬度檢測。該方法理論上可以對開坯輥表面無限次強化，且不需要做熱處理，節省了時間和資金投入。

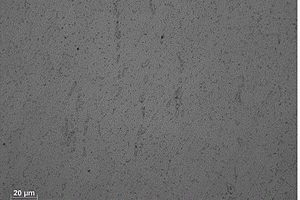

金相法顯示及評定低碳沖壓用鋼中晶界碳化物的方法 1126

 0

本發明屬于金屬檢測技術領域，提供了一種金相法顯示及評定低碳沖壓用鋼中晶界碳化物的方法，包括制樣、化學腐蝕和金相顯微鏡觀察及評定，其中所述化學腐蝕所用侵蝕劑由硫酸酒精溶液和氯化鈉水溶液配制而成。本發明提供的方法可以清晰完整地顯示低碳沖壓用鋼中晶內處和晶界處碳化物的形貌、尺寸及分布狀態，且具有檢測分析費用低、安全、快速、簡單、易操作的特點。

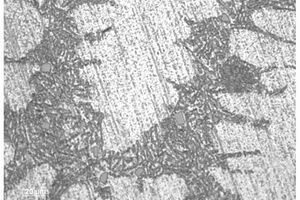

鋁硅涂層鋼板金相制樣及顯示方法 1018

 0

本發明公開了一種鋁硅涂層鋼板金相制樣及顯示方法，包括：（1）制樣：取一塊鋁硅涂層鋼板，樣品大小不受限制，在鋁硅板面均勻噴涂厚度2.5～7.5微米的拋光劑，然后對涂層表面進行拋光，噴一次拋光劑，沿一個方向拋光20～30次，至表面拋光劑干燥再次噴涂拋光劑，繼續拋光900～1100次，直到表面的平整壓痕消失；（2）化學腐蝕：采用HF、HNO₃、1%的NaCl水溶液混合液侵蝕，侵蝕時間為1～8s；腐蝕后用無水乙醇進行沖洗，用吹風機吹干。（3）顯微鏡觀察：試樣在ZISS金相顯微鏡下觀察。本發明可以清楚的顯示涂層中的各相的形態、比例和尺寸，進行鋁硅涂層中各相比例評定，具有檢測分析費用低、快速、簡單的特點。

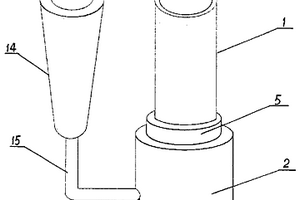

抽濾式酶免疫反應板 932

 0

本實用新型涉及一種抽濾式酶免疫反應板。其結構為在圓桶形反應杯的底部安裝有帶濾膜的過濾器,旁邊水平位置由抽濾管連接一個圓錐形帶橡膠密封套的圓錐形的負壓抽濾杯。從圓桶形反應杯中加入反應液或洗滌液,經濾膜過濾后由抽濾管從旁邊的負壓抽濾杯中抽去洗滌液或反應液,可以避免標本之間交叉污染和實驗室感染,便于常規應用,明顯優于目前常用的普通酶標反應板;其用途廣泛,改變標記物后可以進行化學發光、電化學發光、時間分辨免役熒光等的全自動檢測分析;可以整板若干個反應板同時進行檢測,可以設計不同數量洗滌、檢測頭進行洗滌檢測分析;使用靈活,可提高檢測速度,更適合大批量標本的檢測,大幅度降低檢驗費用和檢驗成本。

瓦斯壓力測定儀 905

 0

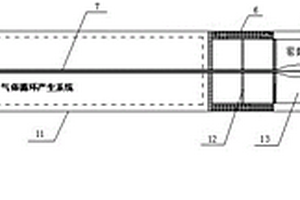

本實用新型涉及一種瓦斯壓力測定儀，包括依靠化學物質反應產生壓力氣體的氣體循環產生系統，氣體循環產生系統與壓力輸送管連接；壓力輸送管連接壓力伸縮管，瓦斯輸送管連接瓦斯采集伸縮管，瓦斯采集伸縮管連接瓦斯采集口，且與壓力伸縮管呈連體伸縮結構；兩個環狀膠囊分設在一段管狀腔體兩端，管狀腔體內置膨脹氣囊，膨脹氣囊外部填充密封粘液，管狀腔體的側壁上設置有粘液出口，壓力輸送管與環狀膠囊和膨脹氣囊內腔連通；瓦斯采集口置于保護頭中，保護頭前端設置有密封環，瓦斯采集伸縮管與壓力伸縮管聯動時瓦斯采集口能夠頂出密封環采集瓦斯。本實用新型使用方法簡單、方便，而且成本低廉，易于維護保養。

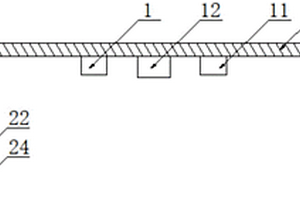

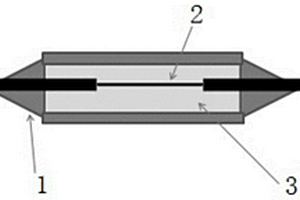

用于監測沉淀池滲漏的裝置及沉淀池防滲膜 722

 0

本發明公開了一種用于監測沉淀池滲漏的裝置及沉淀池防滲膜，其中用于監測沉淀池滲漏的裝置包括：保護罩；光纖，所述光纖位于所述保護罩中，且所述光纖的兩端從所述保護罩中穿出；其中，位于所述保護罩外部的所述光纖帶有涂覆層，位于所述保護罩內部的至少部分所述光纖為裸光纖；所述裸光纖的外周覆蓋有腐蝕性材料；所述保護罩上設有多個透水孔，當水進入所述保護罩與所述腐蝕性材料發生化學反應時溶斷所述裸光纖，使所述光纖失去傳導光信號的能力。本發明能夠及時發現污水沉淀池滲漏。

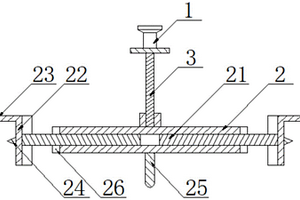

非甲烷總烴和VOC一體化油煙在線監測采樣裝置 868

 0

本實用新型公開了一種非甲烷總烴和VOC一體化油煙在線監測采樣裝置，包括采樣探頭，還包括供采樣探頭安裝的雙向的螺紋筒，且螺紋筒的兩端分別連接有旋向相反的螺紋桿，所述螺紋桿的端部固定有圓心向內的圓弧形的撐板，且撐板的上端固定有向外的能夠搭在煙囪上端的托板。安裝時，將撐板放到煙囪端部內側，托板搭在煙囪上，轉動螺紋筒，螺紋筒帶動兩個螺紋桿向外移動，從而使撐板抵緊煙囪的內壁，然后突刺抵緊煙囪內壁，增肌摩擦力，避免滑動，轉動防脫螺母，抵緊螺紋筒的端部，避免松動，旋桿便于螺紋筒的轉動。采樣探頭安裝在鵝頸管上，方便彎折改變位置，采樣探頭內設置有電化學傳感器和光散射雙傳感器，實現對非甲烷總烴和VOC的檢測。

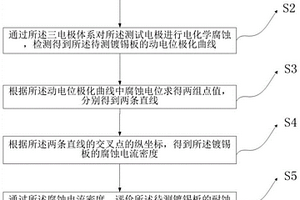

低錫量鍍錫板耐蝕性的測試方法 732

 0

本申請涉及耐蝕性測試領域，尤其涉及一種鍍錫板耐蝕性的測試方法，所述方法包括：將待測鍍錫板作為測試電極，得到三電極體系；通過所述三電極體系對所述測試電極進行電化學腐蝕，檢測得到所述待測鍍錫板的動電位極化曲線；根據所述動電位極化曲線中的腐蝕電位求得兩組點值，分別得到兩條直線；根據所述兩條直線的交叉點的縱坐標，得到所述待測鍍錫板的腐蝕電流密度；通過所述腐蝕電流密度，評價所述待測鍍錫板的耐蝕性；所述兩組點值分別位于所述動電位極化曲線的近極化區，通過定點測試腐蝕電流密度，可以更準確、便捷地評價待測鍍錫板的耐蝕性，可求得精準的測試數值，對待測鍍錫板的耐蝕性做出快速的評價。

用于顯示鋁硅層富鋁相枝晶的腐蝕液及枝晶測量方法 741

 0

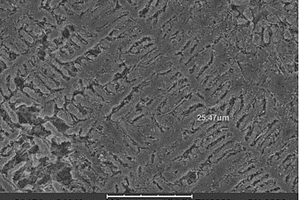

本發明屬于金屬涂層檢測技術領域，具體提供了一種用于顯示鋁硅層富鋁相枝晶的腐蝕液及枝晶測量方法。所提供的的腐蝕液包括質量濃度g/ml為l.2%?10%的氫氧化鈉溶液和體積濃度v/v為0.1?0.5%的鹽酸溶液；顯示鋁硅層富鋁相枝晶的方法包括制樣、采用如前所述腐蝕液進行化學腐蝕、清洗和掃描電鏡觀察；觀察到鋁硅層富鋁相枝晶后，選取3?8個枝晶，測量其之間的尺寸，用總尺寸除以枝晶個數，即可得枝晶間距。本發明提供的腐蝕液和的方法可以得到完整清晰的富鋁相樹枝晶立體結構，可充分顯示富鋁相樹枝晶的形貌、尺寸分布及生長情況，并可準確地測量枝晶間距的尺寸，且具有檢測費用低、快速、簡單、準確、安全的特點。

冶金焦炭反應性的測試方法 1114

 0

一種檢測冶金焦炭反應性的方法，將粒度為3-6mm的焦炭試樣在1100℃與二氧化碳進行氣化反應，得到焦炭氣化反應轉化率和轉化速率，計算試樣轉化率為3％～10％之間的平均轉化速率v3-10(％/min)，以此來作為評價焦炭反應性的指標。由于該粒度級別焦炭轉化率為3％～10％之間的反應模式為化學反應與內擴散混合控制，控制模式與塊狀焦炭氣化反應的控制模式相同，因此檢測得到的v3-10指標與焦炭國標反應性CRI高度相關。

利用氣-渣-金平衡技術測定五元渣系硫容量的方法 897

 0

一種利用氣－渣－金平衡技術測定五元渣系硫容量的方法，屬物化測試技術領域，用于解決以較為簡單的方法測定CaO－SiO2－Al2O3－MgO－FetO渣系硫容量的問題。本發明采用氣－渣平衡技術，利用坩堝做反應容器，以CO－CO2－SO2－Ar混合氣體來控制體系一定的氧分壓和硫分壓，在高溫電阻爐中測定不同條件下CaO－SiO2－Al2O3－MgO－FetO渣系的硫容量。所述方法經制備渣樣、制備化學分析試樣和硫容量的測定等步驟組成。本發明方法簡便，重現性好，能夠準確測定含FetO爐渣的硫容量，可為CaO－SiO2－Al2O3－MgO－FetO五元渣系提供可靠的熱力學數據。

氣體測定器、穩壓電路及氣體標定裝置 1204

 0

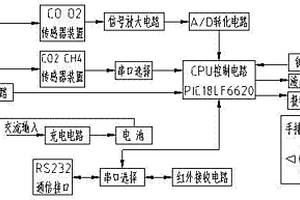

本發明涉及一種氣體測定裝置，包括紅外甲烷傳感器、紅外二氧化碳傳感器、電化學氧氣傳感器、電化學一氧化碳傳感器四種氣體傳感器，CPU控制電路，報警裝置，電池，穩壓電路，紅外接收電路，所述傳感器裝置采集的電信號發送到CPU控制電路進行處理，當處理結果表明存在安全隱患時，觸發所述報警裝置。本發明還提供了一種穩壓電路和一種氣體標定裝置。本發明的技術方案擴展了氣體的測量范圍；電池電壓可以在高于、低于或等于輸出電壓的任何狀態為測定器提供電源動力，即使在蓄電池接近放電完畢時，仍可保證輸出穩定電壓；該裝置使用紅外遙控器發送控制數據，控制測定器標定過程，不需要打開充滿有毒氣體的密封容器，有效的避免了接觸有毒氣體及預防其泄漏。

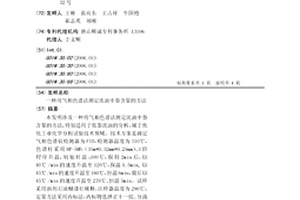

用氣相色譜法測定洗油中萘含量的方法 1196

 0

本發明涉及一種用氣相色譜法測定洗油中萘含量的方法,特別適用于低萘洗油的分析,屬于焦化工業化學分析試驗技術領域。技術方案是確定氣相色譜儀檢測器為FID,檢測器溫度為310℃,色譜柱采用HP-5MS(35m*0.32mm*0.25mm),3階程序升溫,初始柱溫:100℃,保持2min后,以40℃/min的速度升溫至120℃,保溫1.5min,以45℃/min的速度升溫至160℃,恒溫6min,最后以45℃/min的速度升溫至270℃,恒溫5min。試樣采用溶劑石油醚進行稀釋,注樣器溫度為290℃,定量方法采用內標法,內標物選擇正十一烷。分流比為45:1,最小峰面積為300mm2。本發明的有益效果是:本發明優于國家標準的洗油中萘含量的測定方法,具有分析時間短、準確度高、污染少、穩定性高等特點。

定性檢驗有機磷的試劑的制備及含量測定方法 1018

 0

本發明涉及一種定性檢驗有機磷的試劑的制備方法。它是根據酶化學底物法測定有機磷的原理,將合成的苯基-(偶氮-1)2-醋酸萘酯制成試劑,用以定性檢驗有機磷。用本方法制成的試劑,解決了試劑來源,降低了成本,縮短了反應時間,提高了色澤的穩定性,便于有機磷的定性檢驗,有廣泛的應用價值。

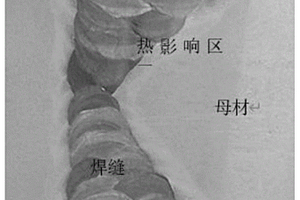

低溫鋼焊接接頭金相腐蝕及檢測方法 742

 0

本發明提供了一種低溫鋼焊接接頭金相腐蝕方法，其采用分步法對焊接接頭進行腐蝕，具體為：采用化學腐蝕法腐蝕接頭母材和熱影響區，采用電解腐蝕法腐蝕接頭焊縫處。另外還提供了一種低溫鋼焊接接頭金相檢測方法，包括取樣、磨樣、拋光、腐蝕、顯微鏡觀察。本發明提供的腐蝕法，使低溫鋼焊接接頭各區域腐蝕互不影響；提供的檢測方法可清晰地獲得焊接接頭各區域的金相組織。

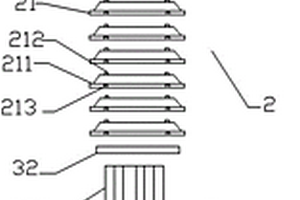

微型空氣質量檢測裝置 816

 0

本實用新型公開了微型空氣質量檢測裝置，包括傳感器倉裝置，傳感器倉裝置包括傳感器倉蓋、傳感器反射板、傳感器支柱、傳感器安裝板、傳感器倉，傳感器安裝板置于傳感器倉內，傳感器倉蓋與傳感器反射板之間通過傳感器支柱固接，傳感器支柱與傳感器倉蓋之間設有傳感器反射板，傳感器反射板與傳感器安裝板連接，傳感器安裝板上設有MEMS微機電傳感器和電化學傳感器。本實用新型所提供的微型空氣質量檢測裝置，耐候性強，設計合理緊湊，體積小，安裝調試簡單，設備檢測精確度高，采用超聲波時差法測量風速風向數據，它具有重量輕、沒有任何移動部件、堅固耐用的特點，而且不需維護和現場校準，不受溫濕度影響，并能同時輸出風速和風向。

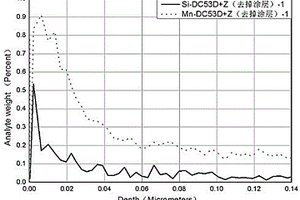

檢測板材鋼鐵基材表面元素富集的方法 1115

 0

一種檢測板材鋼鐵基材表面元素富集的方法，利用輝光光譜儀檢測板材鋼鐵基材中合金元素含量，檢測之前將板材試樣表面鍍層通過化學試劑溶解去除。所獲取的鍍鋅/鍍鋁/鍍鋅鋁鎂板材鋼鐵基材表面硅錳等元素富集規律能夠反映退火板在鍍鋅/鍍鋁/鍍鋅鋁鎂之前基材表面硅錳等元素富集的狀態，測量方法簡便、快速，測得的數值準確。

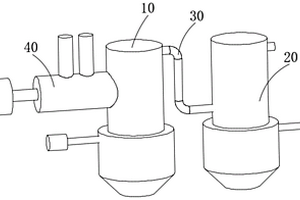

高效檢測船舶廢氣中硫氧化物的系統及方法 972

 0

本發明公開了一種高效檢測船舶廢氣中硫氧化物的系統及方法，屬于廢氣凈化技術領域。一種高效檢測船舶廢氣中硫氧化物的系統，應用于一種高效檢測船舶廢氣中硫氧化物的方法，包括：用于過濾三氧化硫的一級過濾機構，還包括：用于過濾二氧化硫的二級過濾機構，所述的一級過濾機構和二級過濾機構之間設置有連接管，所述的連接管一端連接一級過濾機構頂端、連接管另一端連接二級過濾機構中間位置，一級過濾機構和二級過濾機構通過連接管連通，本發明通過氯化鋇溶液和硫化氫溶液快速檢測出船舶廢氣中的二氧化硫和三氧化硫，并將二氧化硫和三氧化硫過濾，且加快了化學反應的速度。

基于防污染地下水的水質檢測裝置 797

 0

本實用新型公開了一種基于防污染地下水的水質檢測裝置,包括底板，所述底板的頂端固定連接有檢測腔，所述底板的底端固定連接有轉動馬達，所述轉動馬達的頂端固定連接有攪拌機，所述檢測腔的頂端固定連接有水泵，所述水泵的輸出端固定連接有固定管，所述固定管的側壁固定連接有噴頭，所述檢測腔的內部固定連接有加熱裝置。本實用新型，以加快待檢測的地下水與溶劑進行融合，并且可以快速產生反應進行觀察，減少了發生反應的時間，提高了檢測的效率，使用完裝置可以自行清洗，防止清洗裝置內部時，溶劑給人體帶來傷害，以及可以將化學反應的氣體進行凈化裝置進行凈化通過排氣管進行排出，減少有害氣體對空氣的污染。

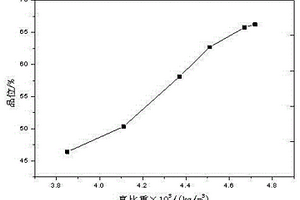

快速檢測赤鐵礦精礦全鐵品位的方法 1048

 0

一種快速檢測赤鐵礦精礦全鐵品位的方法，屬于鐵礦石檢測技術領域，用于檢測赤鐵礦精礦全鐵品位。其技術方案是：將赤鐵礦原礦磨礦至不同的粒度，分別經螺旋溜槽分選，獲得不同品位的鐵精礦，對不同品位的鐵精礦產品分別使用比重瓶法測定其真比重，以真比重為橫坐標，以赤鐵礦精礦全鐵品位為縱坐標，得出赤鐵礦精礦全鐵品位—真比重的關系曲線。在生產過程中，對赤鐵礦精礦取樣，采用比重瓶法測定其真比重，利用上述獲得的曲線即可查到對應的全鐵品位。本發明快速簡單易行，檢測結果準確可靠，檢測費用極低，能夠用于及時指導生產，不使用任何化學藥劑，減少了化學試劑對化驗人員及環境的危害。本發明是鐵精礦檢測中的創新，具有顯著的經濟效益和社會效益。

鍍鋅板鋅重檢測方法 1120

 0

本發明公開了一種鍍鋅板鋅重檢測方法，所述檢測方法包括以下步驟：（1）配制溶鋅化學試劑；（2）鍍鋅板試樣準備；（3）鍍鋅板試樣溶鋅；（4）鍍鋅板試樣鋅重計算。本發明檢測鍍鋅板鋅重的方法比現有化學檢測方法對鋼鐵基體損失程度更小，對鋅層溶解能力強，增加了數據結果的可信度；所使用溶劑毒性小，溶液配制簡單，廢液處理簡單；實驗費用低廉，無需購買大型儀器即可完成鋅重結果檢測。對于測量鍍鋅板鋅重的研究人員具有重要的實用價值和科學意義。

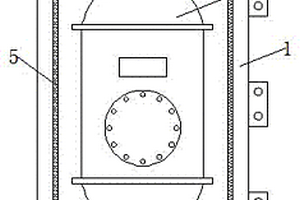

壓力容器泄露檢測裝置 973

 0

本實用新型涉及機械設備技術領域，尤其為一種壓力容器泄露檢測裝置，包括檢測裝置，所述檢測裝置包括兩個檢測裝置外殼，兩個所述檢測裝置外殼之間通過鉸鏈相互活動連接，且兩個檢測裝置外殼上分別安裝有相互對應的暗鎖和鎖扣，其中一個檢測裝置外殼上安裝有兩個充氣機，該裝置在檢測裝置外殼內部安裝壓力容器，并使壓力容器的兩進氣口和檢測裝置上的兩個充氣機相互對應，通過充氣機和連接管實現對壓力容器內部充入特殊化學氣體，并在檢測裝置外殼的內壁上鋪設一層帶有特殊化學性質顯示液的附著層，通過觀察附著層上是否出現顏色變化來判定壓力容器是否因為存在泄露導致氣體外逸，非常實用便捷。

雙檢測器油煙在線監測儀 924

 0

本實用新型公開了一種雙檢測器油煙在線監測儀，包括電化學傳感器、光散射雙傳感器以及控制器，所述電化學傳感器和光散射雙傳感器分別電性連接控制器。還包括沿著煙囪端部直徑方向設置的鵝頸管，且鵝頸管的端部彎折以形成倒“U”型，且電化學傳感器、光散射雙傳感器以及控制器均安裝在鵝頸管上，所述鵝頸管的兩個端部分別設置有能夠吸合在圓形和方形煙囪上的磁吸機構。對于圓形煙囪，將圓弧面貼合在煙囪上，進行吸附固定，鵝頸管沿著徑向方向，電化學傳感器和光散射雙傳感器實現雙檢測，這樣就不需要打孔，更方便，對于方形的煙囪，則將磁鐵塊翻轉，水平面貼合方形煙囪即可，實現對方形煙囪的固定，橡皮層則增加了摩擦力，避免滑動。

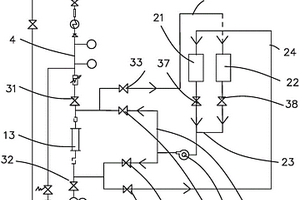

適用于電廠化學儀表氫電導樹脂的在線更換裝置 959

 0

本實用新型涉及一種適用于電廠化學儀表氫電導樹脂的在線更換裝置，包括高溫進水池及一端與高溫進水池連通的取樣主管，取樣主管上設置有離子交換柱和儀表測試單元，還包括：新樹脂罐、廢樹脂罐、第一管道、第二管道、支管、第三閥門、第四閥門、第五閥門、第六閥門、第七閥門、第八閥門和循環泵；通過這樣的結構實現了在線更換離子交換柱中的樹脂，節省了樹脂，降低了維護量及維護成本。

化學儀器架 853

 0

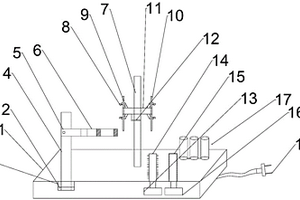

本實用新型公開了一種化學儀器架，包括底座，底座的一側設有凹槽，底座的上方豎直設有第一支撐柱，第一支撐柱的底端插接在凹槽內，第一支撐柱的上部固定連接有一水平設置的連接架的一端，連接架另一端轉動連接試管架；底座的中部上固定連接豎直設置的第二支撐柱，第二支撐柱上水平滑動設置有連接板，連接板的兩端均設有用于夾持酸滴定管和堿滴定管的管夾；底座的另一側內部設有第一電機和第二電機，第一電機上設有清洗裝置，第二電機上設有干燥裝置。本實用的有益效果是：對試管的高度和角度實時調節，對試管有效保護；酸堿測試裝置能調整高度，保護人手不受到傷害；能清洗和干燥用過的試管，功能多樣化，便于安全使用。
