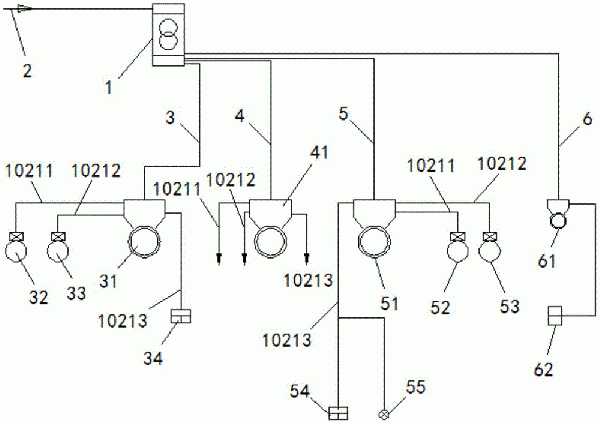

帶式輸送機控制系統 644

 0

本實用新型提供了一種帶式輸送機控制系統，包括移動變電站和多個供電回路，移動變電站的一端與引自變電所的電源連接，移動變電站的一端與多個供電回路連接，任意兩個供電回路之間相互并聯，至少一個供電回路上設置有驅動電機；驅動電機包括：電機本體，包括殼體和轉軸，轉軸的一部分位于殼體內部，另一部分朝向殼體外部伸出；控制部件，控制部件設置在殼體外且與殼體固定連接，控制部件包括工頻回路，工頻回路用于與其他用電部件電連接，以解決現有技術中的礦井膠帶機的控制設備數目多，接線量、維護量相對較大、拆裝不方便且占用空間較多的問題。

帶式輸送機跑偏監測裝置 1116

 0

本實用新型公開了一種帶式輸送機跑偏監測裝置，涉及帶式輸送機的技術領域，本實用新型目的是為了解決輸送帶跑偏檢測的問題，針對帶式運輸機運輸煤料的特點，提供一種結構簡單輸送帶跑偏檢測裝置。本實用新型包括輸送帶，其特征在于：包括固定設置于輸送帶上下兩側的激光發射器和激光接收器，激光發射器與激光接收器的數量對等并且一一對應，激光發射器至少設置有一排，一排激光發射器中至少設置有兩個并且至少有一個激光發射器發出的激光照射到輸送帶上；還包括PLC，分別與激光發射器和激光接收器電連接，用于控制激光發射器工作以及接收激光發射器的信號，基于激光接收器被遮擋的情況輸出表征偏移位置以及偏移量的偏移數據。

可調節的帶式輸送機導料裝置 860

 0

本發明公開了一種可調節的帶式輸送機導料裝置，包括支撐箱體，所述支撐箱體矩形，所述支撐箱體上下貫穿，所述支撐箱體一側面設置有開口，所述支撐箱體內設置有導料組件；導料組件包括位于支撐箱體內部的進料管，所述進料管為矩形管，所述進料管端部兩平行邊延伸形成有三角板，所述進料管端部鉸接有調節板，所述三角板與調節板垂直，所述調節板對稱設置有兩個；將進料管固定設置在支撐箱體內部，通過對進料管201開口處調節板的調節，進而調節導料量的大小，以適用不同的物料以及不同寬度的皮帶，防止在導料時物料沖出皮帶機；防塵結構防塵效果好，同時維修拆卸方便，滿足了實際的使用需求，具有較好的實用性。

橫向邁步移動裝置及帶式輸送機 790

 0

本實用新型提供一種橫向邁步移動裝置及帶式輸送機，涉及帶式輸送機橫向移動的技術領域。該移動裝置，包括軌道、升降組件和橫移組件，升降組件沿豎直方向長度可變，升降組件連接于軌道和中間部之間，且能夠沿軌道運動以及提起軌道；橫移組件與豎直方向成角度地鉸接于軌道和中間部之間，且沿橫向長度可變。該移動裝置，通過升降組件和橫移組件配合，使中間部和軌道邁步行走，實現了中間部的橫向移動，不但移設時間大大縮短、移設效率大大提高，而且需要的工作人員少、勞動強度也低，降低了工作人員負擔。此外，該裝置可以直接加裝于現有帶式輸送機的中間部，無需重新設計中間部的中部機架，適用范圍廣、投入成本低。

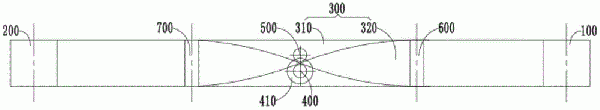

用于管狀帶式輸送機的橄欖輥 1057

 0

本實用新型涉及托輥技術領域，公開了一種用于管狀帶式輸送機的橄欖輥，包括：輥體，所述輥體的一端外壁開設有嵌槽，所述輥體靠近嵌槽的一端安裝有軸承，所述輥體靠近嵌槽的一端外表面開設有固定孔，所述輥體靠近軸承的一端外壁套設有端頭罩，所述端頭罩靠近輥體的一端固定有嵌環，所述嵌環的四角外壁開設有螺孔，所述嵌環遠離端頭罩的一端固定有密封圈。該用于管狀帶式輸送機的橄欖輥設置有端頭罩，其能夠對輥體一端的軸承進行保護，通過密封圈等結構防止渣水進入輥體內部，延長了軸承的使用壽命，進而延長了輥體的使用時間；設置的連接軸通過連桿在軸承內部的轉動，在輥體一端轉動，使得橄欖輥的能夠較好的輔助皮帶展開。

氣墊帶式輸送機回程輸送帶防吸附裝置 790

 0

本實用新型涉及氣墊帶式輸送機回程輸送帶防吸附裝置，包括輸送機本體，輸送機本體包括機架、上氣室、上盤槽、第一氣孔、回程盤槽、下氣室、第二氣孔、連接氣管以及輸送帶，并在輸送帶的回程帶面與回程盤槽之間上下可升降設置有舉升輥，采用舉升輥與回程盤槽結合的方式，有效解決了停機后回程帶面和回程盤槽表面會形成一層很薄的水膜，使輸送帶吸附在盤槽上，增加,起車困難的問題，通過氣缸控制舉升輥的升降，這樣便于調節舉升輥托舉回程帶面時的高度，提高使用便捷性和廣泛性，舉升輥包括輥軸和位于輥軸上的輥輪，將輥軸設置成V字形，相對于直型的托輥，V型更便于對回程帶面的托舉，減少耗能，同時提高托舉效果。

帶式輸送機尾站液壓調偏裝置 1196

 0

本實用新型公開了一種帶式輸送機尾站液壓調偏裝置，其特征在于：包括液壓站和底座，液壓站包括控制箱，底座上設置有液壓缸，液壓缸與底座鉸接，液壓缸的輸入端與控制箱連接，液壓缸的輸出端連接有受料斗，受料斗與底座之間設置有多個銷軸，底座上設置有鉸接座，鉸接座與底座固定連接?？刂葡淇刂频鬃系囊簤焊坠ぷ?，液壓缸在控制箱的控制下在空間內發生輕微偏轉，液壓缸帶動受料斗發生偏轉，將受料斗的出口角度調整至符合工作需求的角度，實現調偏功能。在受料斗偏轉的過程中，受料斗通過鉸接座與底座連接，使受料斗在發生偏轉的同時不離開底座，確保受料斗安全平穩，達到安全調偏，消除安全隱患。

可調槽深的帶式輸送機托輥裝置 518

 0

本實用新型公開了一種可調槽深的帶式輸送機托輥裝置，包括底板，所述底板的中部位置設有可轉動的水平托輥，所述水平托輥的前方底板兩端通過安裝座分別設有可轉動的支撐板，所述支撐板的上端設有可轉動且傾斜分布的側托輥，所述支撐板設有前后貫通的安裝槽，所述安裝槽安裝有可滑動的活動桿，所述活動桿的前端連接有可滑動定位的滑塊，所述水平托輥的上端始終高于側托輥的內側端，本新型的效果為：通過調節支撐板轉動的角度，能夠調節側托輥的傾斜度，實現調節輸送帶的槽深，從而實現可根據井下巷道坡度變化靈活調整側托輥傾斜度；通過螺桿帶動滑塊的滑動，滑塊帶動支撐板轉動，能夠實現輸送帶兩端的槽角同步變化，輸送帶平穩運行。

帶式輸送機的水沖洗降塵裝置 1112

 0

本發明提出一種應用于帶式輸送機的水沖洗降塵裝置，包括：清灰蛟龍、摩擦驅動輥、滾刷清掃器、噴頭、刮水裝置、泥漿收集裝置和排泥管；清灰蛟龍布置在靠近帶式輸送機的返程膠帶的下方，摩擦驅動輥和滾刷清掃器連接，噴頭安裝在清灰蛟龍和刮水裝置之間，摩擦驅動輥布置于返程膠帶的非工作面上，滾刷清掃器和刮水裝置布置于返程膠帶的下工作面，泥漿收集裝置和排泥管設置在刮水裝置的下方。本發明解決了帶式輸送機返程膠帶附著的煤塵顆粒、煤塵飄散在輸煤沿線造成的粉塵濃度超標，造成帶式輸送機跑偏、打滑故障，給帶式輸送機的安全運行帶來隱患的技術問題。

帶式輸送機跑偏量檢測裝置 854

 0

本實用新型公開了一種帶式輸送機跑偏量檢測裝置，包括輸送機本體和安裝槽，所述終端顯示裝置一側固定連接有固定塊，所述固定塊之間連接有固定桿，所述固定桿一側連接有蓋板，所述蓋板與固定桿之間連接有扭簧，靠近控制面板的所述蓋板一側連接有密封墊。該帶式輸送機跑偏量檢測裝置，設置有跑偏量檢測裝置，啟動電機，電機帶動連接桿轉動，連接桿轉動帶動立輥與位移傳感器繞電機做圓周運動，立輥移動觸碰到傳動帶后停止，立輥停止后位移傳感器也停止移動，根據立輥的位移量可以計算出位移傳感器的位移量，從而得出傳動帶的偏移量，在每一組傳動輥兩側均安裝有跑偏量檢測裝置，便于全方位實時監測。

帶式輸送機重載自適應平面曲線段托輥組結構 920

 0

一種帶式輸送機重載自適應平面曲線段托輥組結構，涉及輸送機托輥組領域。該自適應托輥組，主要由托輥組支架、托輥架支撐橫梁、外曲線側搖桿、內曲線側隨動支桿及滑塊構成，外曲線側搖桿、內曲線側隨動支桿分別位于托輥組支架兩側，滑塊與托輥組支架底部連接并與托輥架支撐橫梁滑動連接。該自適應托輥組結構，在不同工況下，當輸送帶張力和承載物料量發生變化時，托輥組可自適應地抬高內曲線，避免輸送帶的偏移；相對于其他適應性轉彎結構，其具有結構簡單，制造成本低的優點；由于在內曲線側設置內曲線側隨動支桿，適用于重載帶式輸送機系統；各個輥子可根據輸送帶張力和承載條件改變傾斜角度，更具有通用性。

具有泄壓功能的一體型帶式輸送機護罩 311

 0

本實用新型提供一種具有泄壓功能的一體型帶式輸送機護罩，要點是：它由上罩和下罩組成，下罩包括兩個側面，所述上罩和下罩連為一個整體，在下罩的每個側面開防雨百葉窗，防雨百葉窗的窗口的面積大小以保證護罩內外氣壓平衡為限。本實用新型的積極效果是：取消了觀察縫，設置防雨百葉窗，每個百葉在橫向上將其窗口檔上，當橫向風吹向護罩時，不但降低了氣流流出的速度，還擋住了粉塵外漏，有效抑止了粉塵外泄。其次，百葉窗的窗口泄掉了護罩內氣體壓力，使護罩內外氣壓一致；當有較強風力作用時，能有效降低風載。

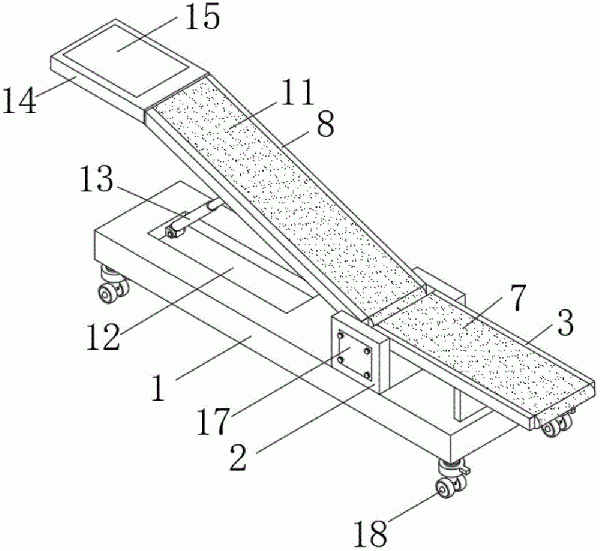

帶式輸送機的尾部卸料結構 1139

 0

本實用新型公開了一種帶式輸送機的尾部卸料結構，包括底座，底座表面的一側固定連接有連接塊，連接塊內部的一側焊接有第一固定架，第一固定架的下面固定連接有第一安裝槽，第一安裝槽的內部安裝有第一驅動電機，第一驅動電機的輸出端通過第一鏈條轉動連接有第一轉軸，第一轉軸的表面轉動連接有第一皮帶，連接塊內部的另一側活動連接有第二固定架，第二固定架的下面固定連接有第二安裝槽。該帶式輸送機的尾部卸料結構，通過設置的驅動電機和皮帶的配合，能夠對物品進行傳輸、裝卸工作，大大的縮短了人工往返搬運物料的距離，提高工作效率，降低勞動強度，減少貨物的損傷率，縮短裝卸時間。

帶式輸送機的智能托輥 497

 0

本實用新型提供了一種帶式輸送機的智能托輥，包括軸，輥皮，軸承座，軸承和密封單元；還包括位于軸承外側的智能監測單元；所述智能監測單元包括套設在軸外側的智能法蘭盤，在智能法蘭盤的端面上設置有多個孔，在孔內分別設置有溫度傳感器、速度傳感器和振動傳感器；所述溫度傳感器、速度傳感器和振動傳感器通過導線與外部控制器相連接。所述密封單元包括內密封圈，外密封圈，密封盤，內擋圈，外擋圈，擋板和彈性擋圈。本實用新型結構簡單，通過智能法蘭盤的信號采集，能夠實時地輸出托輥內部的溫度、速度和振動信號，信號檢測能力強且智能化程度高，信號通過導線連接，可靠度高，適合在智能化輸送機系統中使用。

基于PLC的帶式輸送機保護裝置 868

 0

本申請涉及一種基于PLC的帶式輸送機保護裝置，包括控制主站、PLC模塊及保護機構，控制主站電連接于PLC模塊，保護機構通過PROFIBUS工業總線通訊連接于PLC模塊。本申請具有提高信號通訊穩定性的效果。

帶式輸送機棧橋清洗裝置 737

 0

本實用新型公開了一種帶式輸送機棧橋清洗裝置，包括：噴頭、噴射器和柜式擺頭噴射箱；所述噴頭包括噴頭殼體、濾網和噴頭連接件；所述噴頭殼體的前側開設有沖洗口；所述噴頭殼體的內部設置有濾網；所述噴頭殼體的尾端設置有噴頭連接件；所述噴射器包括倉體、濾芯、密封圈和支撐桿；所述柜式擺頭噴射箱包括柜體、支撐板、氣缸固定座、氣缸、限位槽、旋轉軸和沖洗水管；所述柜體的內部中心設置有支撐板；所述氣缸固定座上安裝有氣缸；所述支撐板上位于限位槽一側設置軸孔；所述軸孔設置有旋轉軸；所述旋轉軸的底部設置有沖洗水管。本申請通過設置噴頭、噴射器、柜式擺頭噴射箱，可以針對膠帶機護欄、棧橋墻壁、地面、護欄、空間內設備及墻壁側管道等附屬物各個角落進行清洗，適應性廣，清理效果好。

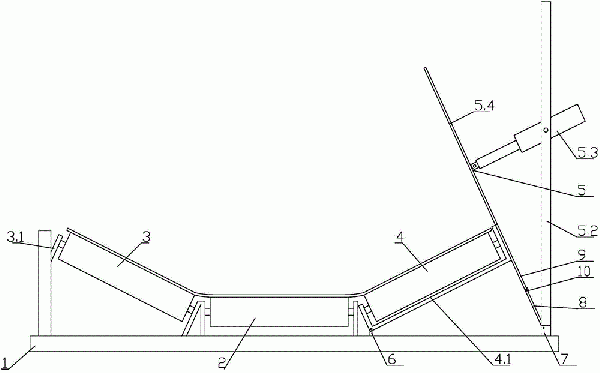

用于帶式輸送機排水的輔助裝置 548

 0

本實用新型公開了一種用于帶式輸送機排水的輔助裝置，其包括底座、水平托輥、固定斜托輥、轉動斜托輥和驅動機構，在轉動斜托輥兩端下方的底座上分別固定有第一鉸接座和第二鉸接座，第一鉸接座的頂端與轉動斜托輥的轉動支撐架的底端鉸接，第二鉸接座與第一連桿的底端鉸接，第一連桿的頂端與第二連桿的底端鉸接，第二連桿的頂端與轉動斜托輥的轉動支撐架的高端鉸接；驅動機構驅動第一連桿或第二連桿轉動。優點：將一側的斜托輥設置為轉動斜托輥，通過兩連桿結構可帶動轉動斜托輥向一側轉動，皮帶可一同向一側傾斜，使得水順著皮帶的傾斜方向自動排出，代替人工清理，可有效降低人工勞動強度，提高效率。

帶式輸送機自適應平面曲線段托輥組的結構參數計算方法 991

 0

一種帶式輸送機自適應平面曲線段托輥組的結構參數計算方法，涉及托輥組控制調整領域。包括，設置帶式輸送機托輥組內各輥子的傾斜角度的步驟；計算內曲線抬高角的步驟；判斷抬高角是否在規定閾值范圍內的步驟；計算曲柄轉角及滑塊位置的步驟。該方法，對于不同工況下，輸送帶張力和承載物料量發生變化時，托輥組可自適應地抬高內曲線，避免輸送帶的偏移；各個輥子可根據輸送帶張力和承載條件設計傾斜角度，保證輸送帶穩定運行，延長了設備的使用壽命。

用于可伸縮帶式輸送機的氣動拽帶裝置 1340

 0

本實用新型涉及一種用于可伸縮帶式輸送機的氣動拽帶裝置，該裝置包括皮帶接頭夾具、換向閥、兩個氣缸和兩個U型卡槽；所述皮帶接頭夾具夾設在所述皮帶上，且所述皮帶接頭夾具的兩端位于所述皮帶的兩側，并均伸出所述皮帶；兩個所述U型卡槽分別安裝在兩個所述氣缸的活塞桿的端部，所述U型卡槽的U口與所述皮帶接頭夾具的端部配合；當所述氣缸的活塞桿向一個方向移動時，兩個所述U型卡槽通過所述皮帶接頭夾具帶動所述皮帶移動。該裝置簡單易操作，能夠減輕人工工作量，提高工作效率。

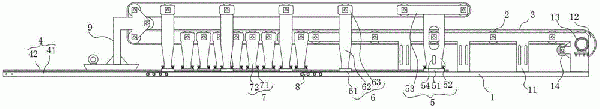

新型掘錨設備配套用抽拉式皮帶輸送機 510

 0

本實用新型涉及煤礦掘錨設備配套裝置技術領域，具體為一種新型掘錨設備配套用抽拉式皮帶輸送機，包括四列固定于支撐滑板背面兩端的延接導軌；成對設置、底端滑動卡接于外側的延接導軌上且頂端轉動安裝有支撐輥的端頭滑架；多對底端分別滑動卡接于外側的延接導軌上且頂端轉動安裝有支撐輥的高位滑架；多對底端分別滑動卡接于內側的延接導軌上且頂端轉動安裝有支撐輥的低位滑架以及位于裝置后端前后移動的折回部；支撐滑板頂面后端對應設有連接軌道，折回部頂端前部兩側的側板內側后部頂底端分別轉動安裝有外改向輥，側板內側前端的中部轉動安裝有內改向輥；解決了掘錨機配套轉運裝置適應性差以及使用不靈活的問題。

寒區自清潔式皮帶輸送機 384

 0

本實用新型涉及一種寒區自清潔式皮帶輸送機，屬于輸送設備技術領域；一種寒區自清潔式皮帶輸送機，包括輸送皮帶、驅動輥、增面滾筒，所述輸送皮帶安裝在驅動輥上，輸送皮帶下方設置有用于增大輸送皮帶與驅動輥的包角面的增面滾筒，其特征在于：所述輸送皮帶左側設置有刮板清掃器，所述輸送皮帶下方位于增面滾筒右側的位置處設置有螺旋清掃器，所述輸送皮帶下方位于螺旋清掃器右側的位置處還設置有毛刷清掃器；本實用新型通過刮板清掃器、螺旋清掃器、毛刷清掃器在輸送皮帶運行過程中依次對處于回程狀態下的輸送皮帶進行清掃，可有效將輸送皮帶表面的粘結物清掃干凈，從而減少輸送皮帶發生跑偏的現象，減少輸送皮帶的邊緣磨損。

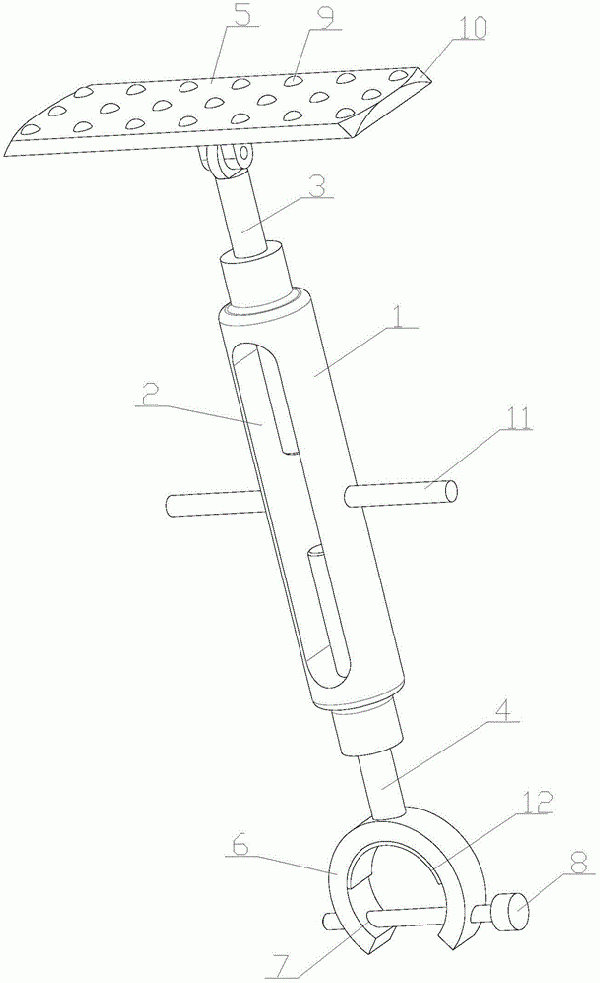

用于皮帶輸送機的托輥拆卸裝置 788

 0

本實用新型公開了一種用于皮帶輸送機的托輥拆卸裝置，其包括豎直設置的調節基柱，在所述調節基柱上開設有通槽，在所述調節基柱的上、下兩端均豎直的開設有螺紋通孔，所述螺紋通孔與所述通槽相連通，在兩個所述螺紋通孔內分別螺接有上螺紋桿和下螺紋桿，當旋轉所述調節基柱時，所述上螺紋桿和下螺紋桿反向運動，在所述上螺紋桿的頂端安裝有頂板，在所述下螺紋桿的底端安裝有鎖緊固定裝置；本實用新型的有益效果：本實用結構簡單，在拆卸托輪時，只需將本實用新型放置在上行皮帶和皮帶機架之間，然后旋轉調節基柱使上螺紋桿和下螺紋桿頂出，即可使上行皮帶與托輪分離，從而快速的拆卸托輪，省時省力，工作效率高，值得大范圍推廣使用。

用于皮帶輸送機的新型除鐵器裝置 1015

 0

本實用新型公開了一種用于皮帶輸送機的新型除鐵器裝置，其包括水平設置的滾筒，所述滾筒橫跨于皮帶輸送機的上行皮帶上方，所述滾筒的中心固定的安裝有轉軸，所述轉軸的兩端均通過軸承與機架旋轉連接，在所述滾筒的外圓周面上安裝有圓弧形的磁鐵，在所述滾筒的一側傾斜向下的設置有刮料槽；本實用新型的有益效果：本實用新型結構簡單，設計專用的刮料槽裝置和棘輪機構使得除鐵器上吸附的金屬雜質能夠實現在線清理的功能，清理過程快速方便，省時省力，工作效率高，值得大范圍推廣使用。

用于皮帶輸送機上的卸料小車 502

 0

本實用新型公開了一種用于皮帶輸送機上的卸料小車，包括置于皮帶機的皮帶和機架之間的車架、固定在皮帶機末端的卷揚機、轉動設置在皮帶機首端的導輪、固定在皮帶機機架上的軌道，車架包括□型車底盤，□型車底盤底部轉動連接有行走輪，行走輪與軌道滾動接觸，在□型車底盤頂部固定有雙列⊿型平面鋼架，雙列⊿型平面鋼架最高處轉動連接有第一導向輪，第一導向輪下方的雙列⊿型平面鋼架上轉動連接有第二導向輪；優點：通過卷揚機的鋼絲繩牽引車架在皮帶機上可往復移動，調節任意的卸料位置；車架頂著皮帶機的皮帶可持續送料，通過緩降送料筒減緩混凝土料下落速度，避免下降過快，造成鋪料不勻。

皮帶輸送機上異物清理裝置 495

 0

本實用新型公開了一種皮帶輸送機上異物清理裝置，包括高度調節支架、高度保持支架、攔污裝置，輸送機的兩側機架上相對固定有豎直設置的高度調節支架，高度調節支架的頂端固定設有水平設置的連接桿，兩根連接桿之間固定設有沿輸送機的寬度方向設置的攔污裝置，連接桿下方的輸送機的機架上固定有豎直設置的高度保持支架，高度保持支架的頂端與連接桿的底端活動接觸。優點：攔污裝置能攔截輸送機的上行皮帶上輸送的大塊物料及雜物等，保證下游設備的正常運行，對提高設備及系統運轉率有良好作用；高度調節支架、高度保持支架使攔污裝置上的攔截桿與輸送機的上行皮帶保持一定的間距，確保攔污裝置上的攔截桿不劃傷皮帶。

輸送帶可調式皮帶輸送機 959

 0

本實用新型實施例提供了一種輸送帶可調式皮帶輸送機，包括支撐架、球鉸鏈、連接桿、液壓支撐桿、鉸鏈、支撐板、調整板、輸送帶、支撐桿。支撐架由四根支撐腿以及一個板面組成；球鉸鏈設置在支撐架的四個支撐腿上，連接桿設置在支撐架的支撐腿上液壓支撐桿均固定設置在支撐架的板面上，液壓支撐架的伸縮端上連接有鉸鏈，鉸鏈連接液壓支撐桿和調整板，支撐桿設置在支撐板的左右兩側，支撐桿與調節板通過球鉸鏈連接，球鉸鏈設置有兩個；支撐板的兩端分別固定在支撐桿上；調整板上均設置有滾輪，支撐板內設置有電機以及傳動輪。通過調節第一液壓支撐桿和第二支撐桿的高度，帶動第一調整板和第二調整板的角度發生變化，進而達到輸送帶角度調整的目的。

新型皮帶輸送機刮漿器 797

 0

本實用新型公開了一種新型皮帶輸送機刮漿器，本刮漿器由右支座（1）和左支座（2）、主動輥輪（3）和從動輥輪（4）、刮漿板導向裝置、刮漿板（6）及刮漿板磨損警報裝置構成；所述的左、右支座均設有用于安裝主動輥輪（3）的左、右固定支座（2.1，1.1）和用于安裝從動輥輪（4）的左、右可調支座（2.2,1.2），上述的刮漿板（6）設置于主動輥輪（3）和從動輥輪（4）之間。本裝置可以通過轉動主動輥輪來提升被磨損的刮漿板位置，無需停機即可調整刮漿板，提高皮帶輸送機生產效率。刮漿板每次磨損后向上提升就可，無需更換整個刮漿板，大幅度降低材料成本。

細碎皮帶輸送機的清理裝置 1185

 0

本實用新型公開了一種細碎皮帶輸送機的清理裝置，包括皮帶輸送機，所述皮帶輸送機安裝在支撐架上，所述皮帶輸送機底端設有調節輥，所述調節輥外側固定設有滾刷，所述滾刷與皮帶輸送機底面貼合設置，所述調節輥固定在轉軸上，所述轉軸兩端分別與升降桿頂部側面通過軸承轉動連接，所述轉軸兩端分別固定套有第四傳動輪，所述第四傳動輪通過傳動帶與傳動調節裝置傳動連接。本實用新型通過設置調節輥上的滾刷，可以有效的清理皮帶上粘附的粉塵，實現清理皮帶輸送機，保證皮帶輸送機的輸送效率，并且利用控制器同時控制兩個電動推桿的伸縮，可以使得調節輥上的滾刷與皮帶輸送機的皮帶之間距離，從而改變滾刷清理強度，確保清理效果。

回程扭轉式皮帶輸送機 494

 0

本實用新型提供了一種回程扭轉式皮帶輸送機，涉及皮帶輸送機技術領域，為解決現有皮帶輸送機在輸送煤料過程中容易發生斷帶的問題而設計。該回程扭轉式皮帶輸送機包括機架、主動滾筒、從動滾筒、輸送皮帶和改向輥組，主動滾筒和從動滾筒均轉動安裝于機架，輸送皮帶套設于主動滾筒和從動滾筒，輸送皮帶包括承載段和回程段，回程段呈180°扭轉；改向輥組包括第一豎輥和第二豎輥，第一豎輥和第二豎輥二者的軸線垂直于承載段，回程段夾設于第一豎輥與第二豎輥之間；第一豎輥的外周局部沿其徑向延伸形成支撐部，回程段位于支撐部的上方。本實用新型提供的回程扭轉式皮帶輸送機不容易發生斷帶。

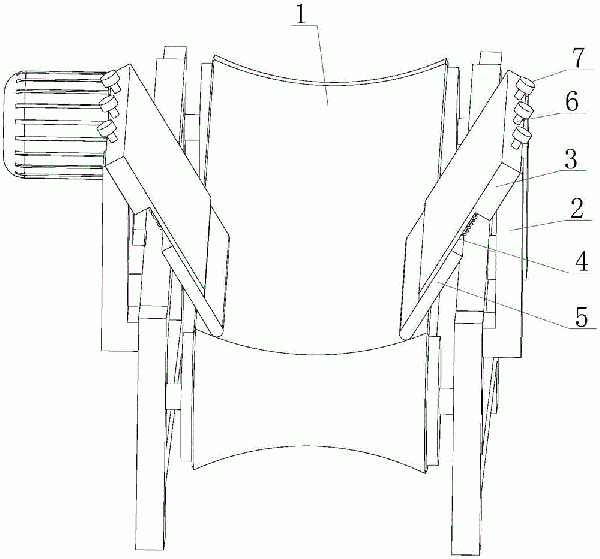

用于皮帶輸送機的落料防跑偏裝置 1177

 0

本實用新型公開了一種用于皮帶輸送機的落料防跑偏裝置，其包括傾斜設置的皮帶輸送機，在所述皮帶輸送機入料端的兩側位置均傾斜向上的設置有彈性擋料板組件；本實用新型的有益效果：本實用新型結構簡單，在皮帶機的入料端設計彈性的擋板裝置，不僅有效的解決了物料跑偏的問題，而且擋板的底部與上行皮帶為彈性貼合狀態，既不存在“硬磨”狀態，又沒有過大的間隙，物料顆粒不會進入縫隙中，使用效果極佳，對皮帶的使用壽命影響小，值得大范圍推廣使用。
