本實用新型公開了芯片封裝領域內一種鋰電池保護電路多層芯片,包括并列固定在引線框架上的下層芯片,下層芯片的表面固定有上層芯片,上層芯片、下層芯片與引線框架之間經鍵合絲相連,上層芯片與下層芯片之間也經鍵合絲相連,引線框架、下層芯片、上層芯片封裝在塑封體內,本實用新型通過將上層芯片、下層芯片集成在一起,使得芯片具有較好的集成度,縮小了芯片整體的封裝尺寸,降低了芯片的制造成本,可用于鋰電池保護電路中。
本實用新型提供一種用于鋰電池隔膜的輔助收卷裝置,其可在斷膜后對廢膜進行收卷。一種用于鋰電池隔膜的輔助收卷裝置,包括:兩個支架;氣脹軸,所述氣脹軸的兩端部分別轉動地設于所述兩個支架上以使所述氣脹軸可繞自身軸心線轉動;以及動力機構,用于驅動所述氣脹軸轉動;所述輔助收卷裝置具有能夠在斷膜時收卷廢膜的第一狀態和能夠在隔膜正常生產時不和隔膜接觸在第二狀態;當所述輔助收卷裝置在第一狀態時,所述氣脹軸膨脹而具有能夠接觸至隔膜的第一外徑并由所述動力機構驅動轉動;當所述輔助收卷裝置在第二狀態時,所述氣脹軸具有第二外徑;其中,所述第一外徑大于所述第二外徑。
本實用新型公開了一種鋰電池極片分切刀的潤滑裝置,包括中空的油箱(1);所述油箱(1)中預先存儲有潤滑油液;所述油箱(1)的底部與多條中空的油管(3)的一端相連通;多條中空的油管(3)上安裝有蠕動泵;每條油管(3)的另一端,分別與一個切刀吸塵塊(8)相連通。本實用新型公開的一種鋰電池極片分切刀的潤滑裝置,其能夠有效地減少在分切極片過程中產生的金屬粉屑對分切刀造成的磨損,顯著提升分切刀的使用壽命,保證電池極片的分切質量,有利于廣泛地生產應用,具有重大的生產實踐意義。
本實用新型提供了一種應用于鋰離子電池分切機的極片卷固定裝置,其包括基板,基板上設置有平行布置的兩定位槽,兩定位槽上可拆卸地連接有兩平行布置的擋板,兩擋板沿著垂直方向布置,兩擋板之間形成固定空間,兩擋板內穿設有水平布置的上壓板,上壓板平行于基板布置。本實用新型相較于現有技術可以適合于多種寬度尺寸的極片的分切過程,有效地提高鋰離子電池分切機的分切效率和分切精度。

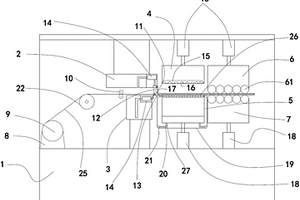

本實用新型所公開的一種鋰電池電極板涂覆裝置,機臺的下橫向部左端頂面固定有安裝架,安裝架上安裝成卷的集流網;機臺上設置上涂覆料箱、加熱裝置、上壓輥組件、下涂覆料箱、真空脫水箱和下壓輥組件;上涂覆料箱和下涂覆料箱之間設置一對傳送輥,上涂覆料箱上靠近集流網的右端設置有可轉動的刮板和高壓噴嘴一,下涂覆料箱上靠近集流網的右端通過管路連接有高壓噴嘴二,真空脫水箱的前后兩側部均安裝有帶傳輸機構,兩組帶傳輸機構之間連接尼龍網,高壓噴嘴二的口部插入尼龍網與集流網之間,真空脫水箱的上面板分布有多個縫隙,尼龍網覆蓋在真空脫水箱的上面板上。其結構實現工作效率較高,兩面同時涂覆均勻可靠,應用于鋰電池時使用性能較高。
本實用新型公開了鋰電池軟包注液機,其主要包括機架,所述機架上設置有轉盤機構,沿轉盤機構外沿依次設置有注液工裝、抽真空注氮氣工裝和抽真空注氮氣熱封工裝,所述轉盤機構上設置有用于放置軟包電池的治具工裝,還包括驅動轉盤機構轉動使得治具工裝依次位于注液工裝、抽真空注氮氣工裝和抽真空注氮氣熱封工裝下方的旋轉驅動機構,本實用新型的鋰電池軟包注液機結構緊湊,占用地方小,每臺設備只需一人進行操作,操作方便,同時本設備在生產操作過程中可同時進行多個軟包電池的注液封裝操作,從而提高生產效率。
本實用新型公開了一種圓柱形鋰離子電池模組雙面夾具植入機,包括機架,所述機架上布置有:夾具處理轉盤;夾具處理轉盤驅動機構;彈簧片加壓工位;彈簧片等離子清洗工位;CCD檢測工位;電池處理轉盤;電池處理轉盤驅動機構;電池等離子清洗工位;電池電壓檢測工位;夾具置入機器人。本申請這種圓柱形鋰離子電池模組雙面夾具植入機工作效率高,并能夠保證裝配在一起的雙面夾具和電池均具有可靠的質量。
本實用新型屬于鋰電池技術領域,尤其為一種可高功率輸出散熱的鋰電池,包括由若干個電池單體組成的電池組,相鄰的所述電池單體之間設有熱交換夾層,所述電池組的上下兩端分別設有上層水箱和下層水箱,所述上層水箱和所述下層水箱之間安裝有蛇形管,且所述蛇形管位于所述熱交換夾層的內部;本實用新型在電池單體之間設有熱交換夾層,熱交換夾層中設有蛇形管,蛇形管的兩端連接上層水箱和下層水箱,并且設有一個循環泵,可以將下層水箱中的水抽入到上層水箱中,因此,蛇形管內具有循環的冷卻液,因此可以對電池單體進行高效率的散熱,有效的對電池溫度進行控制,因此電池可以輸出更大的功率。
本實用新型公開了一種升降式鋰電池路燈,包括長空管,所述長空管內部安裝有升降燈桿,且升降燈桿的一端固定有傳動齒條,所述長空管的一側安裝有控制箱,所述伺服電機的一端通過轉動軸與轉動齒輪轉動連接,所述長空管的兩側通過三角支架與支撐基座相固定,且支撐基座位于長空管的下方,所述升降燈桿的兩側通過連桿與照明燈相連接,所述升降燈桿的頂端通過支柱與太陽能面板相連接,所述長空管內部安裝有限位塊,所述限位塊下方安裝有緩沖機構,且緩沖機構內部安裝有壓縮彈簧。本實用新型通過設置有伺服電機、轉動齒輪、傳動齒條、限位塊和緩沖機構,解決了目前鋰電池路燈不能進行升降調節,導致維修拆卸路燈過程較為繁瑣等問題。
本實用新型公開了一種新型防爆型鋰電池,包括電池殼,所述電池殼的一側和另一側均焊接有固定架,固定架的頂部設有螺紋孔,所述電池殼一側固定架的頂部安裝有散熱風扇,散熱風扇的側面嵌套設置有防塵網蓋,所述電池殼的頂部安裝有凹形橡膠塞,凹形橡膠塞的一側安裝有轉臺,所述轉臺的頂部安裝有把手,所述電池殼的內部套有碳化聚乙烯內殼,所述碳化聚乙烯內殼的側面安裝有密封蓋,且所述密封蓋嵌入設置在碳化聚乙烯內殼的一側中,所述碳化聚乙烯內殼的內部安裝有PC板,所述PC板的頂部安裝有接電極,本實用新型通過設置過充電控制管、過放電控制管、電壓監測器、丙綸防火板、碳化聚乙烯內殼,解決了鋰電池由于過充導致爆炸的問題。

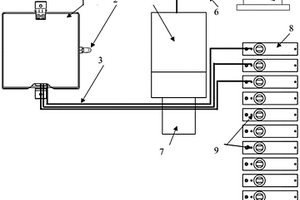

汽車鋰電池箱自動探測滅火裝置,由滅火劑儲存容器、容器閥、集流管、滅火劑、壓力信號傳感器、滅火劑輸送及火災探測管、裝置外殼組成,其特征是滅火劑儲存在滅火劑儲存容器中,容器閥安裝在儲存容器上,集流管連接在容器閥上,滅火劑輸送及火災探測管連接在集流管上,滅火劑輸送及火災探測管敷設在鋰離子電池上方電池箱內壁上,壓力信號傳感器安裝在滅火劑輸送及火災探測管上,裝置安裝調試完成后,打開容器閥開關,并保持系統壓力,使裝置處于運行狀態,當發生火災時,滅火劑輸送及火災探測管受到高溫灼燒而破裂,滅火劑噴出滅火,壓力信號傳感器檢測到系統壓力變化并將該信號傳到主機處,聯動切斷電源并顯示發生火災,提示人員進行處理。

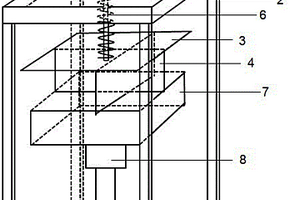

本實用新型涉及到一種鋰電正極材料用匣缽切塊裝置,具體講是由頂蓋(1),支架(2),切刀底板(3),切刀(4),半絲螺栓(5),扭彈簧(6),匣缽(7),頂升氣缸(8)組成,當頂升氣缸(8)抬起匣缽(7)內物料至切刀(4)處,物料切割完成后,在頂升氣缸(8)的作用力下,切刀(4)會跟隨匣缽(7)被慣性頂起,加入扭彈簧(6)后,切刀(4)與匣缽(7)之間的作用力被大大減小,并且當頂升氣缸(8)帶動匣缽(7)下降時,切刀(4)在扭彈簧(6)的作用下會立即恢復原狀,這種鋰電正極材料用匣缽切塊裝置不僅保護了切刀和匣缽免受損壞,還大大提高了產品質量。

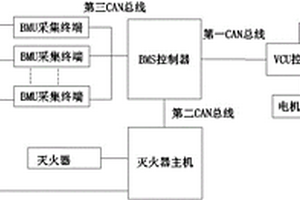

本實用新型公開了帶有主動安全系統的汽車動力鋰電池箱,屬于汽車安全領域,包括第一CAN總線、第二CAN總線、第三CAN總線、數個鋰電池組、數個BMU采集終端、BMS控制器、滅火器主機、滅火器、VCU控制器、顯示屏、手動滅火操作盤和電機控制模塊,實現了對火警安全隱患的預警,實現了電池箱預警處理無效后或突然起火后而進行的自動滅火功能。
本實用新型涉及一種鋰電池待焊接裝配體用待轉工裝,包括活動壓持所述裝配體上、下面載流片的夾頭,所述夾頭安裝在升降按壓氣缸上,所述升降按壓氣缸活動安裝在平移裝置上。上載流片工序的機械手將待焊接裝配體搬運過來,平移裝置及升降按壓氣缸運動,從而使夾頭夾住待焊接裝配體。通過這種結構的鋰電池待焊接裝配體用待轉工裝,滿足了上載流片環節后待焊接裝配體的暫存,從而方便了上載流片工序與焊接工序的銜接,便于生產加工。
本實用新型公開了一種鋰電電池粉料震動裝置,包括安裝底板,安裝底板表面設置有頂升氣缸,頂升氣缸頂部設置有下連接板,下連接板上方設置有上連接板,上連接板底部設置有數字調壓振動送料控制器,數字調壓振動送料控制器周邊的上連接板與下連接板之間還設置有若干緩沖彈簧,上連接板表面設置有兩個托板,兩個托板平行設置,并且沿長度方向的兩個端部上均設置有第一卡爪,托板沿寬度方向的外側面上還設置有第二卡爪。本實用新型具有穩定的震動效果,有效提高鋰電電池粉料的生產能力,縮短生產周期。

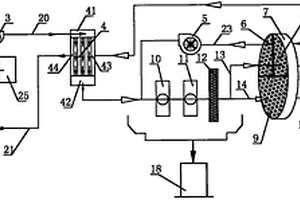

一種鋰離子電池涂敷工序NMP節能回收裝置,包括涂布機、熱交換器、轉輪,其特征在于:熱交換器包括熱交換器高溫入口、熱交換器低溫出口、熱交換器干空氣入口、熱交換器干空氣出口,涂布機左右二側設有涂布機頭、涂布機尾,涂布機上方設有排風管道,排風管道連接排風機,排風機通過排風管道連接熱交換器高溫入口,涂布機下方設有送風管道,送風管道連接送風風機,送風風機通過送風管道連接熱交換器干空氣出口,轉輪設置有吸附區、脫附區和余熱回收區,吸附區左右兩邊分別設置有有機溶劑進吸附區管道、潔凈空氣管道。本實用新型用于吸附鋰離子電池涂敷生產過程中排出的NMP廢氣,利用冷凝器將廢氣中的NMP變成液體回收循環再利用。
本實用新型公開了一種具有UPS轉接USB接口的車用鋰離子電池,包括鋰離子電池本體,其特征在于:所述電池本體設有電池外殼,電池外殼上設有USB接口設置孔,電池本體對應所述設置孔的位置設置USB接口,USB接口與電池本體正負極連接,USB接口連接有DC/DC電壓轉換器以構成UPS不間斷供電。能夠直接利用便攜電子設備的充電與數據傳輸用纜線對移動電子設備進行充電,使USB接口和電池供電功能結合起來,不必使用AC適配器就能夠完成充電功能;在電動車輛運行過程中就可對移動設備進行充電,方便實用。
本實用新型涉及一種鋰電池光儲發電系統,特別是鋰電池光儲系統逆變電路,包括單片機和逆變電路,所述逆變電路通過溫度檢測單元與單片機輸入端相連接,所述單片機輸出端通過PWM控制單元與逆變電路相連接;所述逆變電路連接有直流輸入單元,所述逆變電路通過電流電壓檢測單元與單片機輸入端相連接。采用上述結構后,單片機可實現逆變電路開關管的PWM控制,實現直流電到交流電的轉變,再通過濾波電路濾波,就可以得到正弦交流電;通過溫度檢測電路實時測溫防止過熱。
一種無冷劑循環泵的溴化鋰吸收式機組裝置。包括:低壓發生器2、冷凝器4、蒸發器8以及管路、閥件,其特點是在低壓發生器流至冷凝器的高溫冷劑水管路5中或在冷凝器流至蒸發器未經節流前的冷劑水管路6中串接一只引射器15,在蒸發器底部至引射器間接一引射管路14,利用冷劑的引射作用,回收在無冷劑泵的溴化鋰吸收式制冷循環中未蒸發的冷劑,以提高機組效率與節省能耗。
本實用新型揭示了一種鋰電池隔膜生產的鑄片裝置,具有模頭和急冷輥,該模頭的唇口切向正對急冷輥的上料口,該急冷輥在出膜方向上具有出膜口。特別地,該急冷輥的出膜口沿出膜方向與上料口之間設有刮刀,該刮刀與急冷輥平行接觸。應用本實用新型一種鋰電池隔膜生產的鑄片裝置,急冷輥的出膜口沿出膜方向與上料口之間設有刮刀,阻止急冷輥面的殘留物繼續帶入到上料口,從而避免了殘留物對隔膜的成型和規格的影響,提高了成膜質量。

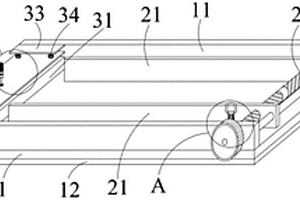

本實用新型公開了一種鋰電池用聚丙熱熔膠薄膜在線分切裝置,包括主架結構和支架結構,所述主架結構包括位于底座,所述底座的頂面裝設有移動軸外殼,所述移動軸外殼的內部裝設有移動軸,所述移動軸的正面連接有第一馬達,所述移動軸的外部螺紋連接有第一軸連接塊,所述第一軸連接塊的頂面裝設有氣缸,所述氣缸的頂面裝設有分切刀,所述底座的內部裝設有輔助裝置;所述支架結構包括位于底座頂面的墊板和第三支撐柱,所述第三支撐柱位于移動軸外殼的右側。該鋰電池用聚丙熱熔膠薄膜在線分切裝置,驅動帶與輔助輪的裝設,在進行分切時相互配合,將薄膜壓緊防止在分切時被扯壞影響工作效率。
本實用新型公開了一種鋰電池的散熱結構,包括電池箱,所述電池箱的底壁固定連接有多個導熱棒,多個所述導熱棒的頂端固定連接有置物板,所述置物板的上表面設置有鋰電池本體,所述電池箱的兩側壁均固定安裝有驅動電機,所述驅動電機的輸出端固定連接有轉軸,所述電池箱的內壁固定連接有固定板,所述轉軸遠離所述驅動電機的一端貫穿并延伸至所述固定板的下表面,所述固定板的下表面通過軸承轉動連接有多個轉桿,多個所述轉桿的外表面和所述轉軸的外表面均通過所述傳動輪傳動連接有傳送鏈,多個所述轉桿的外表面和所述轉軸的外表面均固定連接有扇葉,通過一系列結構的設置使得本裝置具備散熱防塵效果好的優點。

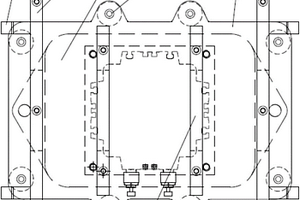

本實用新型涉及鋰電池技術領域,公開了一種用于定位鋰電池的極耳與保護板的裝置。該裝置包括底板,其頂端面上相對設置有兩個側板,側板沿底板的長度方向延伸;夾設組件,其包括兩個相對設置的夾板,夾板與側板平行設置并位于兩個側板之間,且兩個夾板能夠相對于底板相互靠攏,以夾住電池本體;壓設組件,其包括放置板和滑動板,放置板與夾板并列且間隙設置在底板的頂端面上,滑動板位于放置板的上方,滑動板的兩端分別滑動設置在兩個側板上,放置板用于放置極耳位對應于極耳放置的保護板,且滑動板能夠沿豎直方向向靠近放置板的方向滑動,以將保護板抵壓在放置板上。有益效果為:能夠使保護板與極耳之間的定位精度較好,且定位成本較低。
本實用新型公開了一種用于固態鋰離子電池生產的預制體投料設備,包括干性混合罐、干性混合組件、第一保護殼、出料組件、支撐柱、矩形投料筒、第二保護殼和進料斗,所述干性混合罐的底部端面四角均通過焊接安裝有支撐柱,所述干性混合罐的頂部端面一側通過焊接安裝有進料斗,且進料斗的一側設置有第二保護殼,所述干性混合罐的內部設置有干性混合組件,該用于固態鋰離子電池生產的預制體投料設備,結構簡單,操作便捷,安全可靠,在使用時,可以對物料進行快速而又充分的干性混合,縮減了干性混合的時間,提高了生產效率,同時,在干性混合完成后,可以將混合粉末預制體取出,封閉的出料環境避免了造成揚塵,保障了工人的身體健康。
本實用新型公開了一種鋰電池粘結劑和電極制作組合物用混合設備,涉及鋰電池生產技術領域,為解決自身粘連性會導致部分物料附著在混合箱的內壁上,物料混合不徹底,制備出來的物料不能達到使用效果的問題。所述底座的上方設置有混合箱,且混合箱與底座通過螺釘連接,所述混合箱的上方設置有箱蓋,且箱蓋與混合箱榫接,所述箱蓋與混合箱之間設置有橡膠墊,所述混合箱的內部設置有塑料刮圈,且塑料刮圈與混合箱的內壁相貼合,所述塑料刮圈上設置有螺紋套件,螺紋套件設置有兩個,且螺紋套件與塑料刮圈設置為一體結構,所述箱蓋的上方設置有第二電機,第二電機設置有兩個,兩個所述第二電機輸出端的下方均設置有螺紋桿。

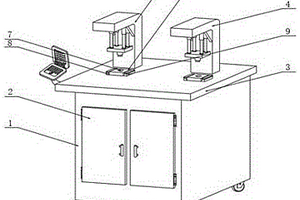

本實用新型公開了一種雙工位錳鋰電池端蓋生產用壓制設備,包括箱體,所述箱體的前側轉動安裝有清理門,且箱體的上表面固定安裝有基板,所述基板的上表面固定安裝有第一壓制座,且基板的上表面靠近第一壓制座的一側位置處固定安裝有第二壓制座,所述基板的上表面靠近第二壓制座的一側位置處固定安裝有放置模具,通過設置第一壓制座和第二壓制座,增加電池端蓋壓制機的加工工位,可以同時完成兩個電池端蓋的壓制成型操作,提高電池端蓋的生產加工效率,從而提高錳鋰電池的生產加工效率,通過設置第一減震座和第二減震座起到緩沖的作用,避免電池端蓋壓制機長時間工作造成壓制模具和放置模具損壞。
本實用新型公開了一種高性能鋰電池負極材料前驅體制備裝置,涉及鋰電池負極材料技術領域,為解決攪拌混合會使得液料產生離心力,從而使得液料出現分層,出現分層的液料增加了混合難度,使得液料混合不均勻,間接地降低了前驅體制備效果的問題。所述制備箱的下端設置有排料組件,所述制備箱的一側設置有安裝架,所述制備箱的上方設置有箱蓋板,所述安裝架的上方設置有儲液瓶,儲液瓶設置有三個,所述儲液瓶的下端設置有第一電磁閥,所述箱蓋板的上方設置有滴定管件,且滴定管件與箱蓋板連接為一體結構,所述滴定管件與第一電磁閥之間設置有軟管,所述制備箱的另一側設置有回流泵,所述回流泵的兩端均設置有回液管。
本實用新型涉及鋰電池技術領域,具體涉及一種鋰電池加工用組裝裝置,所述放置箱體設置在所述移送通道一端的上方,所述放置箱體的下端設有所述轉移部件,所述移送通道上遠離所述放置箱體的一端的上方設有所述移動組件,所述移動組件上設有所述夾取組件,所述擺放臺設置在所述移送通道的一側;所述移送通道上遠離放置箱體的一端設有轉動部件,所述轉動部件包括轉動電機和轉盤,所述轉盤設置在所述移送通道的端部,其朝向移送通道的端面設有轉動槽,所述轉動電機的設置在所述轉盤的一側,其輸出軸連接于所述轉盤。本實用新型裝置提高了組裝效率。

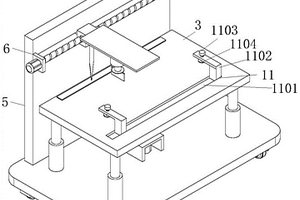

本實用新型屬于鋰電池生產設備技術領域,尤其為一種鋰電池生產用極片分切設備,包括底座,所述底座的頂部固定有伸縮桿,所述伸縮桿的端部固定有工作板,所述底座的表面靠近伸縮桿處設置有調節機構。本實用新型通過在側板的表面設置切割裝置,通過切割裝置帶動切刀位移,控制切割所需的長度后進行切割處理,通過螺紋塊的底部設置指針對應刻度板表面的刻度進行度量,省去手動度量的麻煩,有效提高其工作效率,保障其切割的精準度,通過啟動第一電機帶動第一螺紋桿轉動,進而使得螺紋套筒與第一螺紋桿產生位移,帶動螺紋套筒端部的工作板上下移動,調節其高度適應工作人員的身高,減少工作人員的勞動強度,操作更加便利。
