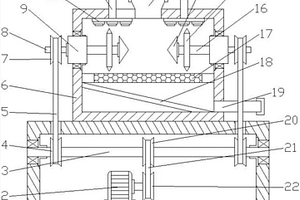

本實用新型公開了一種自動化選礦洗礦一體裝置,涉及選礦洗礦技術領域。包括第一箱體,所述第一箱體的內部設置有噴灑裝置,所述第一箱體的側壁開設有進料口,所述第一箱體的內部設置有篩網,所述第一箱體的側壁固定有導料管,所述導料管遠離第一箱體的一側固定在第二箱體上,所述第二箱體的底部開設有排料口,所述第二箱體的內壁上固定有導料板,所述第一箱體的側壁上固定有支撐板。該自動化選礦洗礦一體裝置,當啟動電機,使轉動桿旋轉,使第一錐形齒輪旋轉,帶動第二錐形齒輪旋轉,帶動轉桿旋轉,進而使半齒輪旋轉,通過疏通機構的配合,進而可以使疏通桿伸進排料口中,進而可以起到疏通排料口的效果,防止排料口堵塞。
本實用新型涉及選礦加工領域,公開了一種金鐵氧化礦無氰浸金環保高效選礦系統,針對現有無氰浸金選礦系統對空氣污染較大的問題,現提出如下方案,其包括破碎機、傳送帶和篩選箱,所述破碎機的頂部固定有破碎斗,破碎斗的頂部固定有第一進料斗,破碎斗的內部轉動連接有兩個破碎輥,所述破碎機的一側外壁上固定有第一控制箱,破碎機的一側開設有第一出料口,第一出料口的外部固定有第一出料嘴,所述傳送帶位于破碎機的一側,傳送帶的兩側均固定有兩個支撐柱。本實用新型結構合理,設計巧妙,操作簡單,礦石的破碎和篩選都在密閉的空間內進行,解決了現有的無氰浸金選礦系統對空氣污染較大的問題,易于推廣使用。
本實用新型公開了一種提高難選金礦精金礦品味和回收率的綜合浮選系統,包括箱體、破碎裝置、分級裝置、浸出裝置和浮選裝置。本實用新型通過設置通過設置箱體、中孔濾網、微孔濾網、筒體、第二電機、液泵、第一管道、破碎裝置、支撐桿、螺旋桿、殼體、電熱絲、進礦管、第一電機、進料管、第二管道、增壓泵、分級裝置、浸出裝置、浮選裝置、控制器、箱門、滑桿、限位槽、振動電機、篩孔、出料管和橫板的配合使用,解決了現有的提高難選金礦精金礦品味和回收率的綜合浮選系統在破碎后通常對原礦的篩選效率較低,使得在浸出以及浮選過程中會有較多的礦渣殘余在原礦內,可能會對難選金礦精金礦的品味和回收率造成一定影響的問題。
一種錫精礦除砷、硫的選礦工藝。本發明屬于選礦工藝方法,具體涉及一種采用選礦的方法專門清除錫精礦中砷、硫的選礦工藝。本方法為,①對于含砷、含硫超標的錫精礦,利用浮選開路除去含錫較低(低于0.8%)的硫砷精礦;②對浮選的中礦利用重選回收浮選泡沫中夾帶的錫;③對浮選尾礦進行篩分,將浮選較難浮出的≥0.2mm粗顆粒砷、硫礦物以篩上物形式除去。本發明能夠有效地控制錫在硫化物中的損失問題,在提高錫精礦錫回收率的同時,明顯降低了錫精礦中的雜質砷、硫的含量,減輕了錫冶煉及其環保工作的壓力。
本發明涉及一種高錫多金屬硫化礦的選礦方法,屬于礦物加工工程技術領域。該高錫多金屬硫化礦經棒磨排礦、經過水力旋流器分級得到溢流和沉砂,溢流進入到銅鉛混合浮選,沉砂經高頻振動細篩再次分級,水力旋流器溢流和高頻振動細篩分級的篩下產品合并得到粒度為0.074mm以下占60%的磨礦產品進入浮選作業;將磨礦產品分步進行浮選、磁選、重選后分別產出鉛精礦、銅精礦、鋅精礦、磁黃鐵礦、低砷硫精礦、高品位錫精礦、錫精礦和錫富中礦。該方法可最大限度的回收錫礦物,同時所有有價硫化金屬礦物的回收得到兼顧,將礦石中有價礦物最大限度的回收,提高礦產資源綜合回收利用率。
本發明公開了一種銅錫共生硫化礦預選分級選礦方法,屬于選礦技術領域。本發明通過“破碎?半自磨代替傳統洗礦、細碎作業?振動篩分級Ⅰ、振動篩分級Ⅱ、旋流器分級+振動篩分級Ⅲ?各粒級差異化預選拋銅錫廢石與預先檢查分級”相結合的選別工藝流程,有利于提高入選給礦銅錫品位,降低磨礦成本,提高選礦效率,適用于多金屬硫化礦銅錫共生礦物分選與回收。
本發明涉及一種利用復雜礦物結構的鐵礦石冶煉低硅生鐵的方法,屬于煉鐵技術領域。該方法先將褐鐵礦、有色冶煉含鐵尾渣、二次資源、細粒度磁鐵精礦、細粒度釩鈦磁鐵精礦和赤鐵礦混勻,后造堆,取料堆中部混勻礦與SYP增效劑、白云石、石灰石、生石灰、焦末混合后造球,將所得球團燒結,得成品燒結礦,后破碎,并噴灑CaCl2溶液,篩分后,?。?mm的燒結礦與球團礦、褐鐵塊礦配入高爐進行高爐冶煉,得到低硅合格生鐵。本發明實現了二次資源再利用,一方面降低了環境的污染,同時可以節約生產成本,易于推廣應用。
本實用新型提供一種球團礦顆粒單孔過篩選樣量具,包括量具圓孔頭和滑動頂桿,所述量具圓孔頭包括第一量具圓孔頭和第二量具圓孔頭,第一量具圓孔頭為圓柱體結構,且其內設置有第一通孔,第二量具圓孔頭為圓柱體結構,且其內設置有第二通孔,第一量具圓孔頭與第二量具圓孔頭連接設置,且第一通孔與第二通孔相連通,滑動頂桿依次穿過第二通孔和第一通孔。本實用新型可以及時準確地對球團進行檢測,可以有效避免由于操作員與操作員主觀判斷辨識差異等不定因素導致試樣復查率偏高的問題。
本實用新型公開了一種低品位金礦石多級篩分浮選綜合回收系統,涉及金礦石處理領域,針對現有的金礦石分級處理不易分離的問題,現提出如下方案,其包括箱體,所述箱體的內壁之間固定有等距設置的過濾槽,所述過濾槽的兩端均開設有位于箱體側壁上的開口,所述開口的外部連接有固定在箱體外壁上的接料槽,所述開口的頂部內壁鉸接有豎向設置的擋板,擋板遠離過濾槽的一側鉸接有伸縮裝置,且伸縮裝置的另一端鉸接在開口的頂部內壁上,所述過濾槽的上方開設有位于箱體背面上的定位口,本實用新型,能夠對粉碎后的金礦石進行分級過濾處理,且便于在過濾后分離,同時能夠便于清潔,使其符合實際需求。
本實用新型公開了一種新型高效選礦用滾筒篩,包括篩選池、設置于篩選池內的篩選部以及設置于篩選池外一端且與篩選部相連的動力部;篩選池內側上部對稱設有沖洗管;篩選部包括同軸設置于篩選池兩端的軸承座、滾筒篩體以及轉軸,轉軸兩端穿過設置于篩選池兩端的軸承座,滾筒篩體位于篩選池內且與轉軸同軸,轉軸上沿長度方向均勻設有若干與滾筒篩體內壁固定連接連接桿組;動力部包括支撐架、電機,電機安裝于支撐架上,電機的輸出端設有減速機,減速機的輸出端與轉軸連接。轉軸與連接桿組的設置,保證篩分空間,同時可保證滾筒篩體的重量更輕,減少電機的負荷,并且通過對稱設置的沖洗管,增強分篩效果。
本實用新型公開了一種礦用多層高頻振動細篩,包括篩架,所述篩架的內壁固活動連接有篩箱,且篩架的兩側外壁固定連接有同一個導料箱,所述導料箱頂部外壁開設有圓口,且圓口的內壁固定連接有下料管,所述導料箱的一側外壁開設有安裝口,且安裝口的內壁固定連接有料位傳感器,所述導料箱底部外壁的一側固定連接有傾斜設置的導料槽,所述導料箱底部外壁開設有矩形開口,且矩形開口的內壁固定連接有底板。本實用新型通過在篩箱上方設置導料箱,通過導料箱上的安裝軸和下料擋板之間的配合,便于通過導料箱進行均勻下料,同時又在導料箱內設置可調的滑動塊,通過滑動塊往復動作避免原料在導料箱內堆積,從而可以均勻下料篩選。
本實用新型公開了一種篩選效果好的圓筒洗礦機,包括筒體,所述筒體相對側內壁分別通過螺栓固定有第一連接座和第二連接座,所述第一連接座和第二連接座相對側外壁轉動連接有同一個洗筒,所述第一連接座一側內壁轉動連接有連接盤,所述連接盤一側外壁開設有圓形孔,所述第一連接座一側內壁靠近圓形孔處轉動連接有兩個對稱設置的齒輪,所述圓形孔弧形內壁開設有齒牙,所述齒牙和兩個齒輪分別相互嚙合。本實用新型通過設置的傳動桿、攪拌桿和齒輪,可以實現在洗礦過程中,通過齒輪和傳動桿帶動攪拌桿旋轉,使得攪拌桿和礦物進行充分的接觸,進而實現礦石和泥團等雜質的分離,提高了工作效率。
本實用新型提供了一種選礦高效高頻振動篩,其特征在于:機體頂部中心位置設置有轉軸,轉軸上設置有吊耳,吊耳下端設置有篩箱,篩箱頂部左側設置有進料口,篩箱下部設置有篩網,篩箱底部四個角分別設置有第一彈簧,第一彈簧另一端固定在機體相應位置,機體左部下端設置有偏心輪,偏心輪上設置有曲桿,曲桿另一端設置有滑塊,機體左部中下部設置有滑槽,滑塊與滑槽形成配合,滑塊上設置有傳動桿,傳動桿的另一端固定在篩箱左部相應位置,機體底部內表面設置有若干套管,套管底部設置有第二彈簧,第二彈簧另一端設置有推桿,該設備結構合理規范,使用方便,通過改變篩網的運動模式,有效的對大顆粒物料進行篩分作業。
本實用新型公開了一種可多級篩分式圓筒洗礦機,包括底座,所述底座頂部外壁均設置有四個支撐輪,且四個支撐輪外壁設置有同一個圓筒,所述圓筒的一端固定連接有篩分筒,且篩分筒為錐形結構,所述篩分筒的外壁均開設有等距離分布的篩孔,且篩孔的規格逐漸增大,所述底座的一側外壁固定連接有導料盒,且導料盒底部內壁均固定連接有隔板,所述導料盒位于篩分筒的正下方,所述導料盒底部外壁進行開設有出料口。本實用新型通過在圓筒的出料口處設置錐形結構的篩分筒,又在篩分筒上開設規格漸變的篩孔,從而實現對礦料進行篩分,又在篩分筒正下方設置導料盒,通過導料盒和導料槽之間的配合便于出料。
本實用新型公開了一種新型選礦用高效滾筒篩,涉及選礦技術領域。該新型選礦用高效滾筒篩,包括處理箱,所述處理箱右端固定安裝有電機,所述電機的輸出軸上鉸接有轉軸,所述轉軸的左端固定安裝有滾筒,所述轉軸上固定安裝有橢圓板,所述處理箱右側內壁上固定安裝有擋塊,所述擋塊位于橢圓板上方,所述處理箱下端內壁上固定安裝有落料斗,所述處理箱底部固定安裝有廢料箱,所述廢料箱位于落料斗正下方。本實用新型通過電機帶動橢圓板轉動,橢圓板與擋塊的間隔式碰撞使得滾筒發生振動,將滾筒內的礦石充分篩選,在滾筒發生振動的同時,帶動活塞將水箱中的水壓出對滾筒內部進行噴灑,同時清洗刷將滾筒的篩分口清理干凈。
本實用新型涉及一種振動式磁鐵礦篩選的裝置,設置回轉椎臺、永磁磁鐵、弱磁性礦石出口和強磁性礦石出口;將需要篩選的磁鐵礦石放入入料口,物料沿回轉椎臺下滑,磁鐵礦由于回轉椎臺下方的永磁磁鐵有吸附在回轉椎臺表面的趨勢,非磁性礦石因為沒有磁性沿回轉椎臺下滑,磁性礦石根據磁性大小的不同,下滑速度也不同,從而落入相應的磁性性礦石出口,而且由于回轉椎臺的震動能夠加強磁鐵礦石的篩選效果。本實用新型的結構簡單,操作方便,實現了一次性有效分離物料中的強磁性礦石和弱磁性礦石。
本發明是一種網篩圓槽富集選礦法及其設備,步驟是將老尾礦加水調成礦漿,用斜面網篩分成篩上物和篩下物兩個粒級,篩下物用圓槽進行多段選別得槽尖產品,槽尾丟棄。斜面網篩有篩網和篩架,給礦管位于篩面上方以噴射狀給礦,圓槽槽面是圓球的上半部分。本發明特點是篩分效率高、能耗低,處理量大,分級精度高,圓槽選別無動力消耗,選礦效果好,作業成本低,當入選錫品位為0.15-0.3%時,實收率可達60-80%,而生產成本比現有技術低50%以上。本發明還可用于鉛、鋅、鎢、鈮、鉭和金銀等金屬礦物的回收。
