天津天津有色金屬物理檢測技術理論與應用

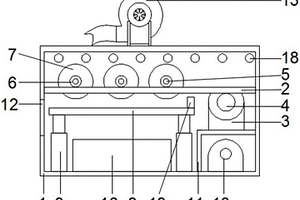

一種金屬材料耐磨試驗裝置 1217

 0

本實用新型涉及金屬耐磨性能檢測技術領域，且公開了一種金屬材料耐磨試驗裝置，包括外殼，所述外殼的內部右下方固定連接有支架，所述支架的上表面固定連接有電機，所述電機的輸出軸固定連接有主動渦輪，所述外殼的內部前方左右兩側之間轉動連接有蝸桿，所述主動渦輪與所述蝸桿嚙合，所述外殼的內部上方前后表面之間轉動連接有三個轉動軸，三個所述轉動軸的外側壁均從前向后依次固定連接有從動渦輪和摩擦輪，三個所述從動渦輪分別與所述蝸桿嚙合；本實用新型通過設置蝸桿帶動三個渦輪轉動使三個材質不同的摩擦輪同一狀態下摩擦同一塊金屬，用于比較觀察金屬與不同物質材料的摩擦情況。

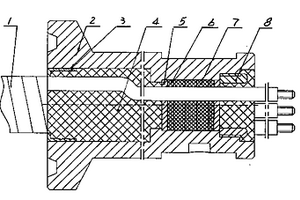

潛油電泵井口動力電纜密封裝置 995

 0

一種潛油電泵井口動力電纜密封裝置,為了克服現有密封結構存在密封效果不好、密封件易受腐蝕、密封性能無法檢測的不足,本實用新型中的動力電纜(1)穿過密封管(2)內孔中軸向依次安裝的擋板I(5)、擋板II(6)、密封墊(7)、擋板II(6)、擋板I(5),通過壓緊絲堵(8)固定后,將密封管(2)的兩端填入填料(4)。本實用新型的有益效果是結構簡單合理,密封件與油井中的氣體隔絕,密封件不被腐蝕,并可以通過壓力容器及電性能檢測儀對其密封性能進行檢測。

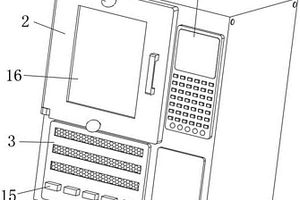

一種鋰電池組生產用性能測試倉 1181

 0

本實用新型涉及鋰電池組性能檢測技術領域，具體為一種鋰電池組生產用性能測試倉，包括箱體，箱體的正面轉動連接有磁吸式倉門，所述箱體的正面分別安裝有散熱框和控制面板，所述箱體的內部開設有安裝孔，所述安裝孔的內部安裝有電動推桿，所述電動推桿的輸出端與箱體的連接處設置有隔熱環，所述電動推桿的輸出端安裝有放置板。本實用新型，通過設置該安裝孔、電動推桿、放置板、滑槽、限位板、對接塊以及耐高溫彈簧等結構，可以在該測試倉實際的使用過程中，可以對放置板的高度進行調整，以適合不同大小的鋰電池組，同時滑槽、限位板、對接塊和耐高溫彈簧之間的配合，可以鋰電池組的位置進行定位，避免磁吸式倉門在閉合時，震動引起鋰電池組的位置發生變化。

一種閥體生產加工用檢測裝置 806

 0

本實用新型提供一種閥體生產加工用檢測裝置，包括機體、設置于機體上的工作臺、穿設于工作臺上且間歇轉動的轉盤、位于工作臺下方且用于驅動轉盤轉動的驅動機構、布設于轉盤上的至少兩組夾持機構、以及設置于工作臺上且圍繞轉盤布設的至少一組閥體檢測單元，每組所述夾持機構均由兩組相對應的直徑可調式卡緊組件組成，夾持閥體時所述直徑可調式卡緊組件的輸出端穿入閥體的閥座內腔卡緊。本實用新型采用該裝置，結構緊湊，能夠于檢測過程中穩定可靠夾持閥體，且在進行前一組閥體各項性能檢測時，同時進行后一組閥體的上料夾持操作，以保證批量閥體檢測過程的連續性，有效提高檢測效率。

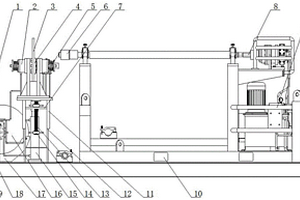

一種電纜收放線機扭矩測試裝置 1115

 0

一種電纜收放線機扭矩測試裝置，包括油箱閥組、扭矩測試裝置、底座、待測電纜收放機以及測試軸，底座上一側設置有扭矩測試裝置、以及油箱閥組，底座上另一側設置有待測電纜收放機，所述扭矩測試裝置包括支架、扭矩傳感器、夾緊油缸以及摩擦盤，所述支架底部與底座固定連接，支架上安裝有扭矩傳感器，其中扭矩傳感器負載端同軸安裝有摩擦盤，夾緊油缸的輸入端通過油管與油箱閥組連通；所述測試軸一端與待測電纜收放機減速機輸出端連接，另一端通過滑套聯軸器與扭矩傳感器動力端連接。本實用新型通過采用扭矩測試裝置，將出海作業前的船舶收放機做性能檢測，測試收放機扭矩是否達到設計的扭矩值，已達到出海作業的性能指標；保障了船舶出海作業的安全性。

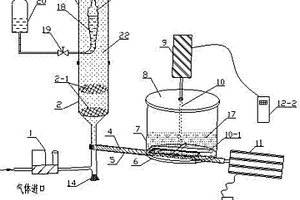

超細粉體滅火劑滅火性能測試裝置 761

 0

本實用新型涉及一種超細粉體滅火劑滅火性能測試裝置。該裝置包括由氣體流量計、氣粉混合器及塞堵構成的氣粉混合部分、由推進螺桿、螺桿套、料槽、粉罐、密封蓋、驅動電機及第一驅動控制器構成的螺旋推進輸粉部分、由攪拌槳、攪拌電機及第二驅動控制器構成的粉體攪拌部分及其由測試容器、燃燒杯、調節閥及燃料儲罐構成的滅火測試部分。本裝置解決了超細粉體滅火劑易起拱、推進螺桿周圍粉體易被架空或不實等影響持續、穩定給料的問題，具有超細粉體氣溶膠濃度連續可調、運行穩定、精度高的突出優點。其結構簡單、操作便捷、可重復型強，既可用于現有超細干粉滅火劑產品的滅火性能檢測，也可用于各種新型粉體滅火劑滅火性能的測試評估和基礎研究。

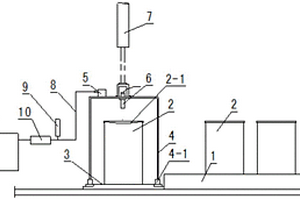

一種罐頭真空度在線檢測裝置 1135

 0

本實用新型是一種罐頭真空度在線檢測裝置。本裝置將被檢測罐頭封蓋中心產生凸變瞬間的實際真空度與標準值比對判定檢測罐頭的真空度是否合格，可以使在線罐頭逐個檢測、檢測準確率高。本裝置可以利用現有空罐密封性能檢測線部分設備完成罐頭真空度在線連續、自動逐個檢測。本實用新型具有可以使在線罐頭逐個檢測、檢測準確率高、速度快的突出優點。

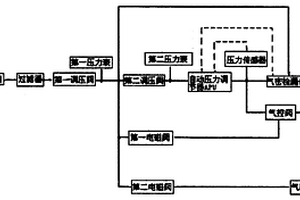

汽車燃油供給系統泄漏和通氣檢測裝置 931

 0

一種汽車燃油供給系統泄漏和通氣檢測裝置,以壓力為700KPA的空氣作為測試氣源,通過管路(參見附圖),依次與手動閥、過濾器、第一調壓閥、第一壓力表、第二調壓閥、第二壓力表、自動壓力調節器APU、壓力傳感器、氣密檢漏儀及檢測端口相通,氣控閥與氣密檢漏儀并聯,氣密檢漏儀與第一壓力表和第二調壓閥之間的管路相通,氣動夾緊夾具經過第二電磁閥也與第一壓力表和第二調壓閥之間的管路相通;壓力傳感器和氣密檢漏儀通過導線分別與自動壓力調節器APU相連。本實用新型的優點是:設置科學合理,簡單可行,便于安裝和操作,為汽車燃油供給系統的性能檢測,提供一種切實可用的裝置。

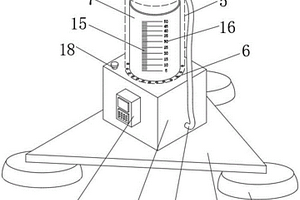

一種汽車舒適度輔助測試裝置 871

 0

本實用新型公開了一種汽車舒適度輔助測試裝置，涉及汽車舒適度輔助測試裝置領域。一種汽車舒適度輔助測試裝置，包括支撐板，所述支撐板的底部固定連接有吸盤，所述支撐板的頂部固定連接有箱體，所述箱體的正面固定連接有控制器，所述箱體的頂部固定連接有外殼，所述外殼內腔底部的四周開設有回流孔，所述箱體頂部的中心處且位于外殼的內腔固定連接有測量杯。本實用新型提供一種汽車舒適度輔助測試裝置，操作者首先通過吸盤將支撐板固定在指定位置，當汽車抗震性能檢測過程中，測量杯中的測量水會隨著汽車震動進行晃動，測量杯中的測量水灑出，此時的測量水通過回流孔流入箱體內，并通過濾塵網和活性炭濾網進行過濾，便于后期循環使用。

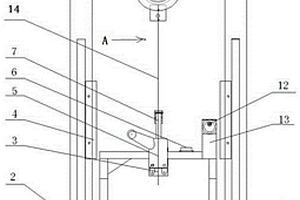

一種高空吊籃類機械安全鎖測試實驗臺 1213

 0

本實用新型涉及一種高空吊籃安全鎖測試實驗臺，安全鎖是一種高空吊籃類機械的安全防護裝置,能在吊籃發生傾斜和工作繩斷裂時鎖住安全繩，防止吊籃墜落。我們的試驗裝置滿足了目前流行的兩種類型安全鎖的不同特點，模擬實際作業實現了對不同狀態下安全鎖性能參數的測量，達到了安全鎖性能檢測的目的。該試驗臺可實現對不同載重量吊籃1000?kg、800?kg、630?kg、500kg及以下自由墜落時安全鎖鎖繩制動距離、安全鎖靜置時滑移、安全鎖鎖繩角度及鎖繩速度等技術指標和參數的實時顯示并打印輸出。

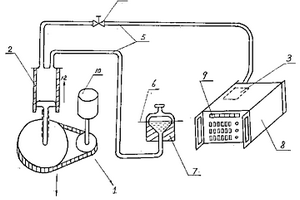

涂層織物抗滲水測試儀 918

 0

一種涂層織物抗滲水測試儀,由8031單片機控制,采用步進電動機、齒型帶傳動,驅動一個壓力源對圓柱形金屬波紋管施加壓力,圓柱形金屬波紋管的上端連接有兩根靜水壓力輸出軟管,其中一根連接一個放氣閥和一個壓力傳感器,另一根連接一個可夾持被測織物的水盆,當裝滿水的圓柱形金屬波紋管被壓力源施加壓力時,圓柱形金屬波紋管受壓變形,水被壓入所述的靜水壓力輸出軟管,通過水盆直接對被測織物施加靜水壓力,其壓力值由壓力傳感器送到8031微機進行處理,并由LED數字顯示器讀出。本實用新型的有益之處在于:該儀器體積小,重量輕,測試范圍廣,測量精度高,成本低,可實現對涂層織物抗滲水性能檢測的智能化。

一種氣溶膠發生器 1092

 0

本實用新型提供了一種氣溶膠發生器，包括罐體、密封蓋；所述罐體的頂部開口處設有可拆卸的密封蓋，開口處還設有用于遮擋開口的可拆卸的隔板，所述隔板上設有大液滴的回流口；所述罐體的內部設有第一進氣管，所述第一進氣管包括相互連通且構成L型的水平段和豎直段；水平段的端部穿出罐體的側壁，水平段上還設有與其相連通的虹吸管；所述豎直段向上穿出隔板且伸入密封蓋內，豎直段的端部設有Laskin噴嘴；所述密封蓋的側壁上插設有第二進氣管；所述密封蓋的側壁上還設有氣溶膠出口，所述密封蓋內部在氣溶膠出口與Laskin噴嘴之間設有若干個豎直且平行設置的擋板。該氣溶膠發生器能夠產生高效過濾器性能檢測用的顆粒均勻的氣溶膠。

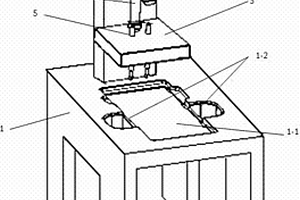

手動式電阻測試治具 1116

 0

本實用新型涉及一種手動式電阻測試治具，用于手機產品中導電棉導電是否良好的性能檢測。包括治具基座、支撐板、橫板、扭動扳手、測試探針，治具基座的座面上設有手機后殼狀凹槽，在凹槽的二側分別設有一個半圓狀通孔；支撐板固定在治具基座的座面上，扭動扳手固定在支撐板的板面上，與扭動扳手連接的螺柱上固定有橫板，上下搬動扭動扳手橫板隨之上下移動，二個測試探針分別嵌入在橫板上設有的二個通孔中。本實用新型的有益效果是：壓力恒定，測量準確；結構簡單，使用方便。

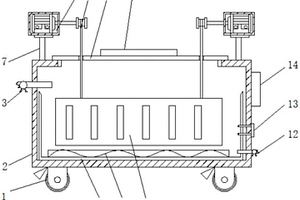

一種混凝土煮沸箱 1207

 0

本實用新型公開了一種混凝土煮沸箱，屬于混凝土性能檢測設備技術領域，包括萬向輪，所述萬向輪頂端固定連接有煮沸箱，所述煮沸箱左上端開設有進水口，所述煮沸箱內部安裝有煮沸池，所述煮沸池底部安裝有加熱管，所述煮沸箱上表面安裝有固定架且固定架有多個，所述固定架位于煮沸箱兩側，所述固定架頂端固定連接有收鏈機，所述收鏈機前端纏繞有鏈條，所述鏈條底部固定連接有煮沸格柵，本實用新型一種混凝土煮沸箱，能將混凝土煮沸加熱，同時能了解和控制內部溫度，防止溫度過高或者過低達不到理想要求，同時能將煮沸后的混凝土與沸水分離，使混凝土能快速冷卻，節約時間，提高工作效率。

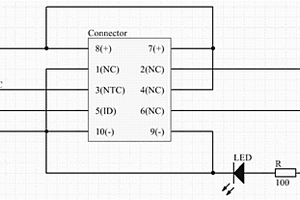

用于鋰離子電池連接器未定義引腳連錫的檢驗電路 1212

 0

本實用新型涉及鋰離子電池檢驗裝置技術領域，尤其是涉及一種用于鋰離子電池連接器未定義引腳連錫的檢驗電路，包括轉接測試板基板、連接器、限流電阻、以及目視化LED指示燈，所述連接器的未定義Pin腳的中間Pin作為公共端與電池P+焊盤連接；所述目視化LED指示燈和限流電阻串聯在相鄰未定義Pin腳焊盤與電池P?焊盤之間。與現有技術相比，本實用新型能夠檢測出連接器未定義Pin腳連錫不良的現象，在利用現有測試轉接板進行電性能檢測的同時，增加測試轉接板上指示燈發光來判定連接器上未定義Pin腳的連錫異常，達到目視化不良檢出的效果。

一種適用于不同溫度下鋼板擴孔試驗的擴孔試驗機 938

 0

本實用新型公開了一種適用于不同溫度下鋼板擴孔試驗的擴孔試驗機，包括擴孔試驗機、擴孔錐形凸模、上模座、環形凹模；擴孔試驗機的工作臺上表面固定安裝有支撐臺，在支撐臺的上表面固定安裝有試驗鋼板放置裝置，試驗鋼板放置裝置內安裝有測溫元件；在支撐臺的中心孔內豎直安裝有油缸，油缸的活塞桿連接錐形凸模；在支撐臺的外表面盤繞有冷卻銅管，冷卻銅管連接制冷機組；在冷卻銅管的外側套裝有保溫保護罩；在保溫罩與冷卻銅管之間加聚氨酯泡沫塑料保溫材料。本實用新型解決了不同溫度條件下(20℃～?40℃)范圍內鋼板擴孔性能檢測。為寒冷地區冬季生產模具設計及理論研究提供了基礎數據支撐，另外，還具有結構簡單，數據準確，操作方便等優點。

一種具有集屑裝置的混凝土壓力試驗機 986

 0

本申請涉及一種具有集屑裝置的混凝土壓力試驗機，屬于混凝土性能檢測技術領域，其包括機架，機架上固定連接有下壓盤，下壓盤上方設有上壓盤，上壓盤連接有驅動其上下移動的升降件，機架上設有集屑組件，集屑組件包括廢料箱和清理板，廢料箱位于下壓盤的一側，清理板位于下壓盤上方，清理板靠近廢料箱的一端與機架鉸接，清理板連接有驅動其轉動的驅動件。本申請具有便于清理碎渣，提高工作效率的效果。

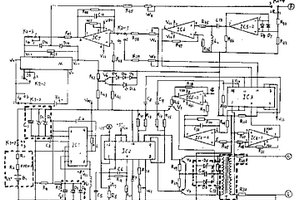

防爆接地電阻測試儀 1122

 0

本實用新型是一種電子防雷設施安全性能檢測 裝置。包括交流恒電源電路、小信號濾波及放大電路、數顯電 路；還設有防爆電路，電阻R1 與R2串聯， R1接K1－ 1的中心腳和R2， R2接 B1的“+”極和 R1，二極管并聯、其“+”極接 IC1的2腳、5腳，接 C1的“－”極，接 B1的“－”極，接 R2、 R4； D1、 D2的“－”極接K1 －1的1腳、接C1 的“+”極、接VDD、接 V1的e極；接 IC1的14腳， IC2的12腳，IC4 －5的8腳、接 R11、 R15、 R41、 R43；D3－ 4并聯，D3、 D4的“+”極接 C3的“－”極、接 VSS、接 R51、接 IC1的4腳、7腳， IC3的6－9腳， IC4－7的4腳；D3 －4的“－”極接 C3的“+”極、接 B1的“－”極；D5 －6并聯，D5－6 的“+”極接B1的“+”極， D5－6的“－”極接 C11的“+”極，接三極管 V1的C極，變壓器的中心抽頭接 C11的“+”極。防爆性能符合標 準，量程寬，適用范圍廣。

一種座椅減震檢測器 1001

 0

本實用新型涉及座椅性能檢測領域，尤其涉及一種座椅減震檢測器。本實用新型提供的一種座椅減震檢測器，包括框架和流水線，在框架上設置有檢測機構，檢測機構包括輸出機構以及測量輸出機構的測試頭移動距離的測距器，流水線將座椅傳送至目標位置，然后輸出機構驅動測試頭下移，測試頭在下移過程中測距器測量測試頭的移動行程，該方案相對于現有技術座椅在測試不需要人工過多干預，降低了操作人員的勞動強度，并且，采用測距器測量測試頭的移動行程，提高了測量精度，進而提高了座椅的測試精度。在框架上設置有滑軌，輸出機構滑動連接于滑軌上，輸出機構相對于滑軌的位置可以調節，優化了座椅減震檢測器的通用性能。

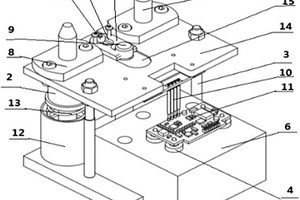

礦用傾角傳感器線路板檢測裝置 1134

 0

本實用新型提供了一種礦用傾角傳感器線路板檢測裝置，包括安放板和置于其上的上板，所述安放板和所述上板之間通過壓緊機構連接，所述安放板上設有安放板支柱，所述上板底部設有彈簧觸針，所述彈簧觸針懸于所述安放板支柱上方，所述上板設有限位機構，所述上板還設有鎖緊機構，通過所述鎖緊機構將所述上板固定在相應的位置。本實用新型所述的礦用傾角傳感器線路板檢測裝置，解決傾角傳感器線路板裝配前通電狀態下性能檢測困難的問題，保證礦用傾角傳感器線路板在裝配前檢測具有統一的定位安裝檢測方式，去除原有線路板檢測需在焊盤焊線的方式，防止焊盤由于反復焊接燒壞線路板的情況，實現在通電狀態下對線路板上電器件進行逐一檢測的功能。

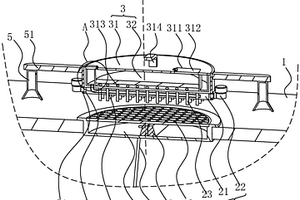

一種便捷性水泥細度檢測裝置 906

 0

本申請涉及一種便捷性水泥細度檢測裝置，屬于一種水泥性能檢測設備領域，其技術方案要點是包括箱體，箱體內設置有吸附槽、吸附器、篩網和吸附管，吸附槽開設在箱體上，吸附器位于吸附槽內，且和箱體轉動連接，篩網位于吸附器上方，且和箱體抵接，吸附管和吸附槽固定連通，且延伸向箱體內部，箱體上設置有用于清潔篩網的清潔組件，清潔組件包括刷板和振動電機，刷板位于篩網的正上方，且和箱體相對連接，刷板上開設有刷孔，毛刷位于刷孔內，且和刷板固定連接；振動電機和刷板連接。本申請具有振動電機帶動刷板與毛刷共同震動，高強度的震動會將篩網上的水泥清潔干凈法簡單且清理效果好的效果。

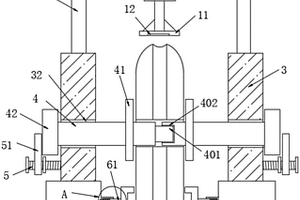

一種可快速檢測電動自行車輪轂用測試裝置 1042

 0

本實用新型屬于電動車檢測技術領域，尤其為一種可快速檢測電動自行車輪轂用測試裝置，包括液壓缸和測試支架，所述液壓缸與外部液壓油站連接，所述測試支架的頂部固定連接有兩個支撐架，所述支撐架的頂部固定連接有連接架；在進行檢測時，將放置輪轂于兩個限位支架之間，使得壓簧伸展帶動限位支架將輪轂進行初步的夾持限位，之后將兩個卡柱穿插與支撐架開設的通槽之中使得兩個卡柱進入輪轂中孔，之后通過定位螺栓和定位板的螺紋配合將定位板轉動與防脫板接觸，使得卡柱受到卡柱的封擋不會從通槽中脫出，之后即可通過液壓缸推動壓板下壓進行輪轂的抗壓性能檢測，本方案固定穩定，且定位時的操作簡單，從而有效提高了實用性。

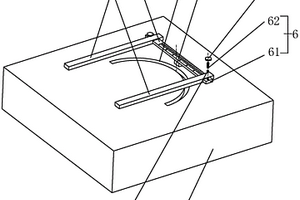

一種檢測粉煤灰料漿擴散度的裝置 744

 0

本實用新型公開了一種檢測粉煤灰料漿擴散度的裝置，屬于粉煤灰料漿性能檢測設備技術領域，其技術方案包括檢測臺，檢測臺上設有檢測板，檢測板上設有測量粉煤灰料漿擴散度的測量組件，測量組件包括刻度尺和定位桿，刻度尺水平放置并與檢測板連接，定位桿設有兩個，定位桿水平放置且位于刻度尺的同一側，定位桿與刻度尺相互垂直且定位桿與刻度尺滑動連接，達到提升粉煤灰料漿擴散度檢測的準確性的效果。

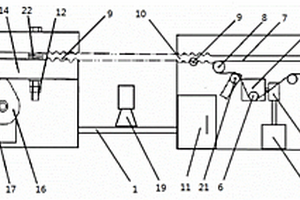

一種玻璃纖維拉力檢測裝置 1150

 0

本實用新型提供一種玻璃纖維拉力檢測裝置，屬于材料性能檢測領域，玻璃纖維試樣通過傳動裝置的運輸進入夾緊裝置固定，由PLC全程進行自動化控制，通過拉力傳感器將信號傳遞到平板電腦進行分析。本實用新型的有益效果是結構簡單，操作方便，提高自動化程度，運行穩定，提高檢測效率，檢測結果更加精確。

一種環形磁塊的綜合檢測裝置 836

 0

本實用新型公開了環形磁塊的綜合檢測裝置，包括外殼、設置于外殼內的偏擺結構、磁偏心檢測組件和磁拉力檢測組件。運用光電結合的測量原理，結合特殊的偏擺結構和機械裝置，實現了環形磁塊磁拉力、磁偏心和磁偏角的同時快速檢測，簡化了環形磁塊的磁性能檢測步驟，提高了檢測效率，減輕了檢驗者的勞動強度。此外，該環形磁塊的綜合檢測裝置采用磁屏蔽技術和具有高磁導率的鐵鎳合金材質導磁環，避免了在批量環形磁塊檢測時剩磁對磁偏心測量的影響，提高了檢測精度。

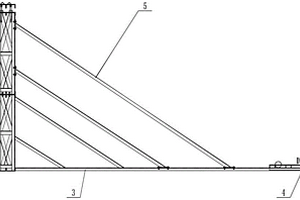

一種預制樓梯結構構件性能檢驗試驗架 1099

 0

一種預制樓梯結構構件性能檢驗試驗架，包括調整平臺、加高架、試驗架臺身及底座、滑動支座和斜支撐桿，試驗架臺身及底座包括底盤.和試驗架臺身，底盤緊固在試驗架臺身底部的一側，底盤與試驗架臺身間連接兩根平行的斜加強筋桿，底盤是由橫縱交叉鋼構成的網狀結構，且橫向鋼遠離試驗架臺身的一端開設有多個圓孔，底盤上在圓孔處連接滑動支座。本實用新型的試驗架有效的降低了該試驗的費用，試驗架可根據不同規格的樓梯進行調整高度、長度，進行不同尺寸、不同高度、不同踏步數量的樓梯試驗，滿足各項規格型號樓梯的試驗要求，同時也提高了預制樓梯結構性能檢測數據的準確性，而且操作簡便，可重復使用。

一種便于試樣回收利用的抗壓試驗儀 881

 0

本實用新型涉及催化劑性能檢測技術領域，公開一種便于試樣回收利用的抗壓試驗儀。所述便于試樣回收利用的抗壓試驗儀包括機座、支撐臺、施壓組件、試驗臺和防塵組件，支撐臺固裝于機座，試驗臺可升降地設置于機座，施壓組件包括導向座、導向輪和壓頭，導向座可升降地設置于支撐臺，壓頭固接于導向座。防塵組件包括防塵筒和限位框，防塵筒卡接于試驗臺，限位框固定于防塵筒內，限位框具有試驗腔，試驗腔限位催化劑試樣，壓頭的尺寸與試驗腔的尺寸相適配，導向輪設置于導向座的側面，導向輪能夠滾動設置于防塵筒的內壁。防塵筒和限位框的設置，有效地防止了壓碎的催化劑試樣的碎片或粉塵擴散到實驗環境中，便于后續的回收利用，提高回收效率。

碳纖維試驗系統 782

 0

本實用新型提供了一種碳纖維試驗系統，屬于碳纖維性能檢測領域，包括工作臺、液壓機、高頻攝像頭和計算機，液壓機固定設置在工作臺上，液壓機上設有固定夾手、滑動夾手、滑動軌道、緊鎖螺栓和碳纖維試驗件，碳纖維試驗件豎直設置在液壓機前端，固定夾手兩側均設有第一緊鎖螺栓，固定夾手通過第一緊鎖螺栓與碳纖維試驗件下端夾持連接，固定夾手固定設在滑動軌道底部位置，滑動夾手兩側設有第二緊鎖螺栓，滑動夾手通過第二緊鎖螺栓與碳纖維試驗件上端夾持連接，滑動夾手與滑動軌道滑動連接，液壓機驅動滑動夾手上下運動。本實用新型結構簡單，易于實現的碳纖維試驗系統。

一種檢測閥門工件密封性能的設備 760

 0

本實用新型涉及一種檢測閥門工件密封性能的設備，下密封盤連接在底座上，下密封盤上連接有多道第一密封圈，下密封盤中部沿其軸向開設有第一通氣腔、中部沿其徑向開設有第二通氣腔，第一通氣腔開口處連接有壓強探頭，壓強探頭電連接控制器，控制器還電連接顯示器，第二通氣腔開口處連接有接頭，接頭通過管道與吸氣泵連通；支架連接在底座上，氣缸連接在支架上，并位于下密封盤上方，氣缸的活塞桿驅動連接有上密封盤，并能使上密封盤上下運動；上密封盤在底座上的投影能與下密封盤在底座上的投影重合，上密封盤上連接有多道第二密封圈。本實用新型提出的檢測閥門工件密封性能的設備，能夠有效地對閥門工件進行密封性能檢測，其檢測效率高，檢測結果可靠。

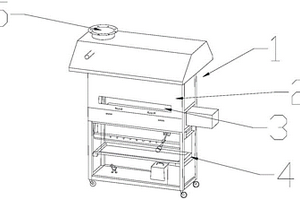

鋪地材料燃燒性能試驗機 910

 0

本實用新型提供了一種鋪地材料燃燒性能試驗機，涉及鋪地材料燃燒性能檢測設備技術領域，包括：支架、試驗箱體、輻射熱源、試件夾具、電氣系統，支架上設置有試驗箱體、試驗箱體的側壁上設置有輻射熱源，試件夾具設置在試驗箱體內底面上，試驗箱體上設置有箱門，箱門上設置有觀察窗，試驗箱體的側壁上設置有電推桿，電推桿的一端固定連接在試驗箱體側壁上，電推桿的另一端固定連接在箱門上，電氣系統連接電推桿，以控制電推桿。通過以上結構的設置，能夠在不接觸箱門的情況下打開箱門，避免人員在箱門較燙時接觸箱門而造成人員燙傷的情況發生。
