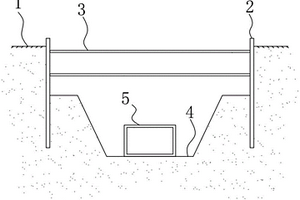

本實用新型提供一種便于深基坑挖掘的支護結構,包括:地面主體,所述地面主體內部的兩側均對稱設置有鋼板樁;多個工字鋼,多個所述工字鋼分別設置于兩個所述鋼板樁中間;基坑,所述基坑開設于所述地面主體的內部且位于兩個所述鋼板樁之間,所述基坑底部的中心位置設置有綜合管廊。本實用新型提供的一種便于深基坑挖掘的支護結構,在地面主體的內部設置鋼板樁能根據深基坑開設時所需的距離進行定位,在鋼板樁之間設置工字鋼能對鋼板樁進行支撐固定,此操作可以防止地面主體的地質差時,減少操作難度,在鋼板樁之間設置多個工字鋼可以逐步進行深基坑的開設。

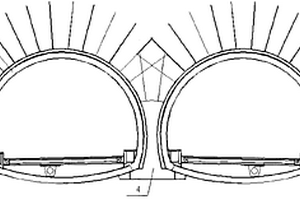

本實用新型公開了一種地形偏壓下連拱隧道曲中墻防偏轉結構,包括:連接于左洞和右洞之間的曲中墻、用于增強曲中墻與頂部圍巖之間連接穩定性的墻頂中空錨桿、用于增強曲中墻與底部圍巖之間連接穩定性的底部加固管組、用于使曲中墻由集中偏壓受力狀態轉變為分部偏壓受力狀態的初支鎖定錨桿。墻頂中空錨桿的一端連接于曲中墻內,其相對的另一端向上打入頂部圍巖中。底部加固管組的一端連接于曲中墻內,其相對的另一端向下打入底部圍巖中。初支鎖定錨桿由左洞和右洞分別打入外部圍巖中。本實用新型結構,適用于復雜偏壓地質條件,具有適用范圍廣、結構整體穩定性好、抗偏轉性能強的特點,并改善曲中墻的承載性能和穩定性。
本實用新型公開了一種小型渣石裝卸機,帶式輸送裝置(2)的前端與履帶行走底盤(3)鉸接固定,后端通過液壓缸支撐(7)與所述的履帶行走底盤(3)聯接,在所述的履帶行走底盤(3)前端設有裝載裝置(1),所述的裝載裝置(1)與所述的帶式輸送裝置(2)的前端對應,在所述的履帶行走底盤(3)上設有操作平臺(8),在所述的操作平臺(8)上設有動力驅動系統(6)、駕駛操縱系統(4)和電器控制系統(5)。本實用新型具有裝載功能和帶式輸送功能,能在施工場地狹窄,地質情況復雜的井開挖及隧道施工中使用,使渣石的裝載與輸送有效銜接,提高了工作效率。
本實用新型公開了一種換擋閥塊,包括切斷閥、浮動閥和補油閥,所述切斷閥包括第一切斷閥和第二切斷閥;所述補油閥包括第一補油閥和第二補油閥;所述換擋閥塊具有控制口、補油口、第一進油口、第二進油口、第一出油口和第二出油口。本實用新型提供的一種動力頭多擋位控制系統,包括先導泵、換向閥、電磁閥、主泵、背壓閥、溢流閥、動力頭馬達組以及所述的換擋閥塊;所述動力頭馬達組包括N個動力頭馬達;所述溢流閥包括第一溢流閥和第二溢流閥;所述電磁閥和換擋閥塊的數量均為N?1個。本實用新型實現了旋挖鉆機動力頭的多擋位輸出,以能根據不同地質提供相對應的工作模式,從而提高旋挖鉆機的工作效率,降低旋挖鉆機的燃油消耗。
節能水媒制冷空調,涉及一種制冷空調設施。結構中包括密封蒸發室、真空抽氣泵、補水管、微型循環水泵、散熱扇、自動補水閥,所述密封蒸發室呈柵網狀,密封蒸發室的上部與真空抽氣泵連通,密封蒸發室的下部連接與自來水管相接的自動補水閥,補水管從密封蒸發室的上部向密封蒸發室補水,所述補水管的下部與接通密封蒸發室下部的微型循環水泵連通,散熱扇正對密封蒸發室的柵格安裝。有益效果在于:以自來水作載體進行制冷,不會像氟利昂那樣造成對環境的負面影響,況且,自來水來源于地表水,比地下水資源量大,不會像使用地下水那樣影響地質環境;同使用氟利昂的空調器相比,可以節省一半的電耗,制造成本僅為氟利昂空調器的一半。
本實用新型公開了一種適用于粉砂或流砂地層掘進的泥水平衡頂管機機頭,包括機頭本體,機頭本體的尾端周壁上沿周向設有多個間隔分布的出漿孔,機頭本體的尾端內部設有注漿管,各出漿孔分別通過一連接管與注漿管連接。該泥水平衡頂管機機頭能夠避免地層塌方以符合海岸線的粉砂或流砂地質要求。
本實用新型公開了一種鉆、灌、噴、擠一體復合灌漿成套系統。所述灌漿成套系統包括鉆、灌、噴、擠機具組,地質回轉鉆機,高壓脈沖灌漿泵,高壓噴射灌漿泵,管道增壓泵,以及制漿機與儲漿桶;所述儲漿桶分別與高壓脈沖灌漿泵的進漿口和管道增壓泵的進漿口連通,所述管道增壓泵的出漿口與所述高壓噴射灌漿泵的進漿口連通,所述高壓噴射灌漿泵的出漿口與噴擠灌漿供漿管相連,所述高壓脈沖灌漿泵的出漿口與鉆灌一體供漿管相連;所述噴擠灌漿供漿管和鉆灌一體供漿管通過漿液切換開關分別與鉆、灌、噴、擠機具組相連。本實用新型極大地拓展與提升了現有常規的高壓噴射灌漿機理與效果,而且消除了常規的高壓噴射灌漿孔口返漿棄漿問題。

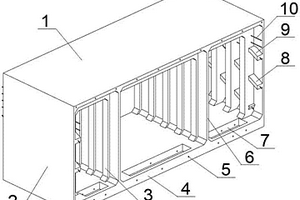

本實用新型提供一種拼裝綜合管廊,包括多個連接的綜合管廊節段以及分布于管廊節段內的預應力束,所述綜合管廊節段由頂板、側板以及底板圍合而成,預應力束包括體內預應力束和設置在側板上的體外預應力束,所述體內預應力束設置在頂板、底板或側板中的至少一塊板上,體外預應力束上設置有短距離縱肋,底板、頂板或側板上開設有錨固凹槽,綜合管廊由超高性能混凝土制作而成,提高了綜合管廊的強度、耐久性,在綜合管廊上設置預應力束,使預應力束參與管廊受力,從而減少管廊壁厚,原材料用量大幅減少,自重顯著減輕,從而綜合管廊對地基的承載力要求降低,因此本實用新型適用于地質條件較差的地帶;本實用新型管廊承載力高,耐久性好,材料用量省且經濟性好。
本實用新型公開了一種用于檢測混凝土試件內部缺陷的檢測裝置,包括位移臺,位移臺包括位移臺本體、設有檢測儀器固定孔的滑塊、螺桿、伺服電機和位移控制器,螺桿設置于位移臺本體內并能繞軸線自轉以驅動滑塊,滑塊設置于位移臺本體上并連接螺桿,伺服電機連接螺桿以驅動螺桿自轉,位移控制器電連接至伺服電機的控制端。還包括固定支架,位移臺固定于固定支架上,固定支架的下部安裝有滑輪。本實用新型能夠作為多種混凝土質量檢測儀器(如超聲檢測儀、鋼筋保護層厚度測試儀、地質雷達等)的載體,針對各種尺寸的混凝土試件內部存在的缺陷進行精密的反射及透射測量,應用該裝置定位精確,可達到0.1mm。該實用新型定位準確、測量效率高。
本實用新型公開一種用于地質勘探、煤層探測等的鉆桿軟密封結構,軟密封結構包括鉆桿公端和鉆桿母端,鉆桿公端和鉆桿母端均為中空結構,鉆桿公端設有圓臺形的連接頭,圓臺形連接頭上設有錐形螺紋,鉆桿母端上開有與連接頭形狀相吻合的連接槽,連接槽內設有錐形螺紋,連接頭前端固定設有圓環柱形的定位頭,連接槽底部開有與定位頭形狀相吻合的定位槽,定位頭上套裝有密封圈。本實用新型采用圓臺形連接結構配合錐形螺紋,保證了鉆桿與鉆桿之間的連接的牢固性,本實用新型既可以保證在一定彎度的情況下,鉆桿與鉆桿之間不會產生斷開現象,又可以保證鉆桿與鉆桿之間的密封性,保證其在70MPa的條件下不會產生漏水、滲水現象。
本實用新型提供了一種水平注漿口注漿擴散形態的模擬試驗裝置,包括受灌體、圍壓荷載控制系統、滲流水壓加載控制系統、注漿控制系統、數據采集系統和廢液回收箱;所述受灌體可轉動設置且在內部設有工程地質力學模型,所述受灌體包括用于壓緊模型的活動蓋板、用于連接滲流水壓加載控制系統和廢液回收箱的滲流水進出口、用于連接注漿控制系統的注漿口,所述圍壓荷載控制系統與活動蓋板聯動設置,所述數據采集系統包括設置在模型內的多個壓力傳感器、多個水壓及流量傳感器以及與各個傳感器連接的數據收集器。本實用新型適用于對復雜滲水條件下注漿擴散形態的規律性研究,適用范圍廣,模擬效果更貼近實際。
本實用新型所要解決的問題是如何在交通被破壞的情況下保障無人機通訊基站的供電。一種無人機通信基站系統,包括無人機、通信基站、供電系統,其特征為無人機至少三架,分別是基站無人機、供電無人機、送電無人機,基站無人機搭載通信基站,并懸停在空中,其供電由供電系統完成,并始終保持與供電系統導線電連接;供電無人機送達供電系統至地面,用完其附加攜帶的電池系統的電量后,卸載供電系統并飛回;送電無人機即時將附加攜帶的電池系統接入供電系統,如此供電無人機和送電無人機輪流給供電系統補充電量。無需修復地面交通、無需現場人力即可持續給無人機通信基站供電,能夠在第一時間恢復并穩定地質災區的通信,有利于及時了解災區情況。
本實用新型涉及一種旋挖鉆機的液壓動力裝置,其包括機架以及分別安裝在機架上的液壓裝置、傳動箱以及動力頭;其中,所述液壓裝置位于傳動箱的頂部并和傳動箱連接;所述傳動箱和動力頭相螺接并驅動動力頭運動。本實用新型的旋挖鉆機的液壓動力裝置以液壓裝置為動力源,其可達到180Kn.m的扭矩,從而滿足大孔徑和硬地質鉆孔要求。
本實用新型公開了一種園林景觀樹木抗倒伏支架,包括兩個半圓形的固定環和底座,所述底座的內部設有配重塊,所述底座的上表面通過固定螺栓連接有支架底座,所述支架底座的上表面固定連接有第一彈簧,所述第一彈簧的頂端與下支架的底端固定連接。該園林景觀樹木抗倒伏支架,通過上支架和下支架之間的調節,可以方便地調節支架的高度,固定環上設有螺絲和螺母以及松緊裝置可以調節固定環的直徑,支架底座上的第一彈簧可以起到緩沖的作用,在大風天氣里可以有效地保護新樹,提高新樹的存活率,底座內設有配重塊,避免了對土地質量的破壞,起到了保護環境的作用,同時該支架拆裝方便,容易存放和運輸,降低了成本。
本實用新型公開了一種勘探用旋挖鉆具及旋挖鉆機。其中,勘探用旋挖鉆具包括:頂板、連接方、筒體、探管和多個鉆齒;連接方固定連接于頂板的上方;筒體固定連接于頂板的下方;探管與筒體同軸;并且,探管還與頂板固定連接,且探管的一端伸出于筒體;鉆齒設置于探管的底部。本實用新型在巖溶地質條件下鉆進到設計深度后,還可以對設計深度之下近距離內有沒有溶洞進行確認,進一步確保樁基礎的安全可靠。此外,本實用新型結構簡單,安裝便利,使用可靠,作業高效。
一種螺旋式液壓挖掘機挖斗,其包括一個固定在導向柱上的貯料筒,一個固定頂板,固定頂板與至少2根導向柱緊固連接,挖掘機伸長臂固定在固定頂板上,貯料筒與其上端的固定套為滑動連接;另設有一根由變量液壓馬達驅動的螺桿,螺桿上部設有細螺紋,下部設有大螺紋,螺桿穿過貯料筒,其上部的細螺紋與其上端的固定套的內螺紋嚙合,變量液壓馬達嵌套在導向柱上;固定套與挖斗貯料筒頂端裝有液控制動開關;螺桿底端與一輔助鉆頭固接,所述輔助鉆頭呈錐形,前端設有錐螺紋。本實用新型單斗容量大,挖掘效率高,適用于各種地質結構復雜工況的挖掘作業。
一種可測量鉆井漿液三種性能的儀器,是測量各種流體流動性能的機械裝置。它主要是在機架上裝有傳動機構,測量機構,控制溫度機構和計量顯示機構。該儀器實現了一機多用,能夠測定鉆井漿液的流變性,稠化時間,潤滑性能,真實地模擬鉆井內溫度。其結構簡單,操作方便,可供地質勘探,工程勘察,石油鉆井,建材、化工等部門測定各種流體的流動性能之用。
本實用新型涉及公路隧道結構設計類,具體是涉及一種復合式中隔墻連拱隧道的結構設計。對于常規的整體式中隔墻連拱隧道和復合式中隔墻連拱隧道,在初期支護與中隔墻固定處,常出現開裂現象,對于偏壓隧道和地質軟弱破碎隧道尤其普遍。有的連拱隧道甚至在二次襯砌施作完以后,還出現二次襯砌開裂現象。將常規復合式中隔墻的初期支護和二次襯砌都單獨設置成環,去掉初期支護或二次襯砌與中隔墻固定處的接頭。不僅施工便利,施工質量能得到保證,還能有效防止初期支護和二次襯砌拱腰部位開裂現象發生。
本實用新型公開了一種組合式滑板卷鋪框架盾構機,包括框架和設在所述的框架上的多個子盾構,每個所述的子盾構包括子盾構伸縮框(9)、掘進刀(10)和伸縮動力(11),包括一個設于需頂進構筑物及盾構頂進端的既有構筑物或路基邊坡上的滑板尾部固定體(16),每個所述的子盾構伸縮框(9)的內側安裝有處于所述的掘進刀(10)的后下方的滑板卷筒(12),每個所述的子盾構均設有一條滑板(17),每條所述的滑板(17)從所述的框架內繞過所述的滑板卷筒(12)后所述的滑板(17)的尾部固定在所述的滑板尾部固定體(16)上。本實用新型是一種頂進不受構筑物長度和巖石地質限制,頂進長度長,摩擦阻力小,不會產生斷板現象的組合式滑板卷鋪框架盾構機。
本實用新型公開了一種用于破碎砂質巖層鉆探的簡易巖芯鉆具,包括鉆頭、巖芯管和鉆桿,所述鉆頭固定設置在巖芯管一端,所述巖芯管另一端和鉆桿之間通過異徑接頭同軸固連,所述鉆桿同軸固套有一套管,所述套管與鉆桿之間形成底部封閉并且頂部開口的環形空間。本實用新型通過在巖芯管上倒焊套管,在鉆進過程中,鉆進的部分巖芯在巖芯管中收集,即孔周邊沉淀下來的砂質巖芯會收集到套管和鉆桿之間的環形空間中,在取樣時通過巖芯管注入高壓水即可將砂質巖芯全部取出,不會出現沉淀在孔內的情況,從而避免埋鉆、堵孔等孔內事故,實現快速、順利鉆進,在工程地質勘察工地上進行應用,效果非常明顯。
本實用新型公開了一種便攜式一體化可調節水平儀羅盤裝置,包括主體平臺(1),所述主體平臺(1)上正交垂直設有第一標記線(2)和第二標記線(3),主體平臺(1)上沿所述第一標記線(2)和第二標記線(3)分別開設有第一傳感器放置槽(4)和第二傳感器放置槽(5),主體平臺(1)上開設有相互垂直的第一水平儀放置槽(6)和第二水平儀放置槽(7),主體平臺(1)上開有三個螺孔(8),三個所述螺孔(8)呈三角形布置,每個螺孔(8)內均穿設一螺桿(9),主體平臺(1)的一側設有握持部(10),所述握持部(10)的另一端設有地質羅盤放置槽(11)。該裝置使用方便、測量精度高、省時省力、適用范圍廣。
本實用新型提供一種用于檢測北斗定位天線定位精度的驗證裝置,包括垂直設置的水平X軸導軌和豎直Z軸導軌、設置在豎直Z軸導軌或水平X軸導軌上的定位模塊、位移模擬器、PLC控制模塊和數據處理后臺;通過將待檢測的北斗定位天線固定設置在定位模塊上,并在位移模擬器上輸入人工設定好的位移模式,使得定位模塊在兩個伺服電機的帶動下位移,根據北斗定位天線和位移模擬器發送的坐標數據,數據處理后臺得到一條監測位移曲線和一條實際位移曲線,通過對二者進行比較可實現對該北斗定位天線的定位精度的校驗。所述裝置能直觀地模擬地質位移情況,其具有結構簡單、操作方便、測量精度高的優點。
