浙江寧波有色金屬功能材料技術理論與應用

水合D-酒石酸鈰鐵電功能材料及其制備方法 716

 0

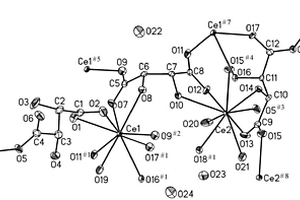

本發明公開了水合D-酒石酸鈰鐵電功能材料及其制備方法，其分子式為[Ce2(H2O)3(D-C4H4O6)3]·3H2O，該鐵電功能材料為純度不低于99%的三斜晶系白色粉體，為C1極性點群結構，其鐵電特征參數分別為：剩余極化強度2Pr=0.019μC·cm–2，矯頑電場2Ec=1.139kv·cm–1，飽和極化強度Ps=0.233μC·cm–2，其粉體的晶胞參數為：其極化率值與常見鐵電體羅息鹽相近，具有良好的鐵電特性。其制備方法具有流程少，工藝簡單，對設備要求低，無污染，成本低，易于產業化的優點。

一水合L-蘋果酸硼銣鐵電功能材料及其制備方法 915

 0

本發明公開了一種一水合L-蘋果酸硼銣鐵電功能材料及其粉體和晶體的不同制備方法。該鐵電功能材料分子式為Rb[B(L-C8H8O10)2]·H2O[L-C8H8O10＝L-蘋果酸]，是一種能通過100目篩，純度不低于99％的白色粉體，屬于單斜晶系，具有P21空間群結構，其晶體的晶胞參數為：α＝90°，β＝100.15(3)°，γ＝90°，其鐵電特征參數分別為：2Pr＝0.348(μC/cm2)，2Ec＝6.65(kV/cm)，Ps＝0.286(μC/cm2)。本發明的制備方法具有工藝簡單易行、對設備要求低、原料成本低、產率高、無污染等優點。

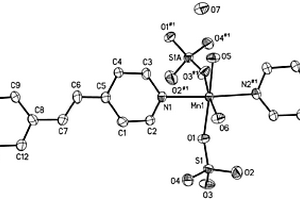

水合1,2-二(4-吡啶基)乙烯硫酸錳鐵電功能材料及制備方法 970

 0

本發明公開了水合1,2-二(4-吡啶基)乙烯硫酸錳鐵電功能材料及制備方法，其分子式為[Mn(bpe)(H2O)2(SO4)]·H2O，其中bpe為分子式為C12H10N2的1,2-二(4-吡啶基)乙烯，該鐵電功能材料為純度不低于99%的黃色粉體，空間群結構為C2，其鐵電特征參數分別為：剩余極化強度2Pr=0.5779μC·cm-2，矯頑電場2Ec=18kv·cm-1，飽和極化強度Ps=0.4117μC·cm-2，其飽和極化強度是羅息鹽的1.67倍，是鐵電特性能優異的鐵電體；本發明的制備方法具有工藝簡單易行、對設備要求低、原料成本低、成核與生長結晶好，產率高、無污染等優點。

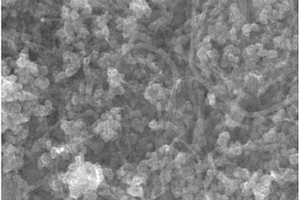

二氧化鈦-多壁納米碳管-聚二甲基硅氧烷復合功能材料及其制備方法和應用方法 757

 0

本發明申請公開了一種二氧化鈦?多壁納米碳管?聚二甲基硅氧烷復合功能材料，它是以聚二甲基硅氧烷為基底，與二氧化鈦?多壁納米碳管干粉制備而成的微球，它能夠快速地收集污水中污染物并高效降解有機污染物。本發明申請還公開了二氧化鈦?多壁納米碳管?聚二甲基硅氧烷復合功能材料的制備方法和應用方法，具體應用于污水處理技術領域。

銅配合物鐵電功能材料及其制備方法 1177

 0

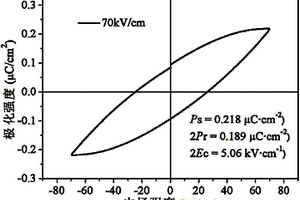

本發明公開了一種銅配合物鐵電功能材料及其制備方法，銅配合物的分子式為[Cu(phen)(H2O)2L]L，其中L為間硝基苯甲酸，phen為鄰菲啰啉，該鐵電功能材料為深藍色單斜晶系粉晶，純度不低于99%，屬P21空間群晶體結構，其晶胞參數為：β=97.75(3)°，其鐵電特征參數分別為：Ps=0.218μC/cm2，2Pr=0.189μC/cm2，2Ec=5.06kV/cm，其飽和極化強度Ps值為0.218μC·cm-2的鐵電功能材料；該銅配合物制備方法具有流程少，工藝簡單，對設備要求低，原料使用廉價的銅鹽、鄰菲啰啉與間硝基苯甲酸，無污染，成本低，易于產業化等優點。

導電型聚烯烴功能材料及其制備方法 1004

 0

本發明涉及C08L25/00領域，具體為一種導電型聚烯烴功能材料及其制備方法。本發明采用聚烯烴樹脂60?80份、熱塑性彈性體80?100份、功能性材料20?30份、防老劑1?3份、穩定劑0.5?2份、交聯劑2?4份、聚硅氧烷1?5份，通過特定工藝提供了一種配方各組分相容性好，具有優異的導電性能、力學性能和耐老化性能的聚烯烴功能材料，尤其適用于集成電路、晶片、傳感器等精細電子電器領域。通過控制聚烯烴樹脂、熱塑性彈性體、功能性材料的質量比，在不犧牲力學性能的前提下，賦予熱塑性彈性體優異的導電性能，延長導電型聚烯烴功能材料的使用壽命，滿足電子、電器領域中集成電路、晶片、傳感器護套的長期使用需求。

碳納米管固載季銨鹽磁性功能材料及其制備方法和應用 1130

 0

本發明涉及一種碳納米管固載季銨鹽磁性功能材料及其制備方法和應用，其特征在于：碳納米管固載季銨鹽磁性功能材料包括羧基化碳納米管，包覆在所述羧基化碳納米管表面的納米磁性材料，固載在所述羧基化碳納米管表面的氨基化試劑，及接枝在氨基化試劑上的季銨鹽功能試劑。與現有技術相比，本發明的優點在于：制得的碳納米管固載季銨鹽磁性功能材料可應用于去除水中的高氯酸鹽，其磁性較強、具有較高的吸附容量和較好的吸附選擇性；且制備方法簡單。

膨潤土基多孔功能材料的制備方法 751

 0

本發明公開了一種膨潤土基多孔功能材料的制備方法，將氫氧化鈉和油頁巖灰置于反應釜中，并在300～350℃下加熱3～6小時，然后冷卻至室溫；向所述反應釜中加入水并密封后，置于超聲波粉碎機中超聲作用1～2小時；將超聲粉碎后得到的懸濁液調節pH值至1～2，再向其中加入膨潤土，持續攪拌4～6小時后，老化24～48小時，然后過濾分離得到固體相，所述固體相經洗滌、干燥后，在300～500℃煅燒3～5小時，得到膨潤土基多孔功能材料。本發明利用廉價的膨潤土和廢棄資源油頁巖灰制備多孔功能材料，該方法簡單、安全，產物應用范圍廣，從而實現有限資源的有效利用，并減少環境污染。

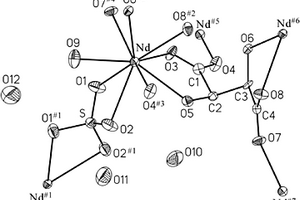

水合D-酒石酸硫酸釹鐵電功能材料及制備方法 945

 0

本發明公開了水合D-酒石酸硫酸釹鐵電功能材料及制備方法，其分子式為[Nd2(H2O)2(D-C4H4O6)2(SO4)]·4H2O，該鐵電功能材料的鐵電特征參數分別為：剩余極化強度2Pr=0.04μC·cm–2，矯頑電場2Ec=12.6kv·cm–1，飽和極化強度Ps=0.282μC·cm–2；該鐵電功能材料飽和極化強度是羅息鹽的1.13倍，是鐵電特性能優異的新的鐵電體。該鐵電功能材料的制方法用乙醇溶劑進行三氧化二釹與D-酒石酸的溶劑熱反應，再加硫酸溶液在反應釜中進行成核與生長為水合D-酒石酸硫酸釹，具有流程少，工藝簡單，對設備要求低，無污染，成本低，易于產業化的優點。

用于檢測和吸附汞離子的雙功能材料及其合成方法和應用 848

 0

本發明公開了一種用于檢測和吸附汞離子的雙功能材料的合成方法，以磁性納米粒子為載體，在其表面包覆或連接上SiO2，然后依次通過硅烷水解、希夫堿反應將羅丹明肼合物修飾到MxOy/SiO2型的復合磁性納米粒子表面，制備得到該雙功能材料，本發明還公開了該雙功能材料及其應用，該雙功能材料能夠快速檢測出水體中Hg2+，對Hg2+靈敏度高、吸附率高、且可循環使用，適用于江河湖泊水質調查、企業工廠排水水質監測和生活用水、食品、人畜血液與體液以及通過處理各類固態樣品后獲得的各種水樣的檢測和處理，具有廣泛的應用價值。

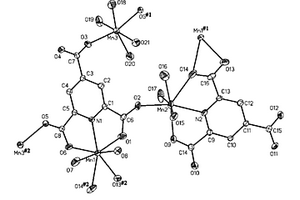

吡啶-2,4,6-三甲酸錳鐵電功能材料及其制備方法 1005

 0

本發明公開了吡啶-2，4，6-三甲酸錳鐵電功能材料及其制備方法，按比例將可溶性二 價錳鹽、吡啶-2，4，6-三甲酸、酸度調節劑和反應助劑H2C2O4混合，加入去離子水進行水 熱反應，經過濾、研磨和過100目篩得到純度不低于99％褐色的單斜晶系粉體，訪粉體 為[Mn3(H2O)9(C8H2O6N)2]鐵電功能材料，具有Cc空間群結構，其鐵電特征參數Ps＝0.40 (μC/cm2)；該粉體的變溫磁化率曲線符合居里-威斯方程χm＝C/(T-Θ)；本發明是一種磁性 與鐵電性質的兼容性較好的吡啶-2，4，6-三甲酸錳鐵電功能材料；本發明的制備方法具有 工藝簡單易行、對設備要求低、原料成本低、產率高、無污染等優點。

鄰菲咯啉間羥基苯甲酸銅鐵電功能材料及其制備方法 874

 0

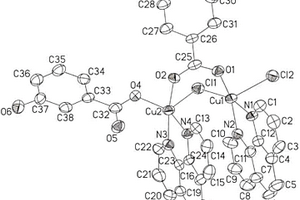

本發明公開了鄰菲咯啉間羥基苯甲酸銅鐵電功能材料及其制備方法，其分子式為Cu2(C12H8N2)2Cl2(C7H5O3)2，該鐵電功能材料為純度不低于99%的深藍色粉體，為C2v點群結構，其鐵電特征參數分別為：剩余極化強度2Pr=0.080μC·cm–2，矯頑電場2Ec=5.03kv·cm–1，飽和極化強度Ps=0.195μC·cm–2，該鐵電功能材料飽具有較好的鐵電特性。該鐵電功能材料是通過間羥基苯甲酸溶液與氯化銅溶液攪拌反應，再加入鄰菲咯啉溶液反應，實現鄰菲咯啉間羥基苯甲酸銅成核和生長，具有工藝簡單易行、對設備要求低、原料成本低、產率高、少污染等優點。

一水合丙二酸鈾酰鎘鐵電功能材料及其制備方法 747

 0

本發明公開了一種一水合丙二酸鈾酰鎘鐵電功能材料及其粉體和晶體的不同制備方法。該鐵電功能材料分子式為[(UO₂)Cd(bipy)L₂]·H₂O，其中bipy為4，4’?聯吡啶分子，L為丙二酸根陰離子，是一種能通過100目篩，純度不低于99％的黃色粉體，屬于單斜晶系，具有Cc空間群結構，其晶體的晶胞參數為：α＝90°，β＝111.44(3)°，γ＝90°，其鐵電特征參數分別為：2Pr＝0.820μC·cm^?2，2Ec＝9.570kV·cm^?1，Ps＝0.435μC·cm^?2。本發明的制備方法具有工藝簡單易行、對設備要求低、產率高等優點。

水合鄰氯扁桃酸錳鐵電功能材料及其制備方法 892

 0

本發明公開了一種水合鄰氯扁桃酸錳鐵電功能材料及其晶體的制備方法。該鐵電功能材料分子式為[Mn(H2O)(Cl-ma)2]n，是一種能通過100目篩，純度不低于99％的粉紅色粉體，屬于單斜晶系，具有P21空間群結構，其晶體的晶胞參數為：α＝90°，β＝101.75(3)°，γ＝90°，其鐵電特征參數分別為：2Pr＝0.02μC/cm2，2Ec＝1.52kV/cm，Ps＝0.22μC/cm2。本發明的制備方法具有工藝簡單易行、對設備要求低、原料成本低、產率高、無污染等優點。

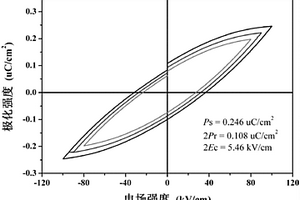

三聯吡啶-4’-羧酸硫酸氫銅鐵電功能材料及制備方法 991

 0

本發明公開了三聯吡啶-4’-羧酸硫酸氫銅鐵電功能材料及制備方法，該三聯吡啶-4’-羧酸硫酸氫銅鐵電功能材料分子式為[Cu(HSO4)(C16H10N3O2)]，為純度不低于99%的單斜晶系藍色粉體，晶體空間群結構為C1，其鐵電特征參數分別為：剩余極化強度2Pr=0.108μC·cm–2，矯頑電場2Ec=5.46kV·cm–1，飽和極化強度Ps=0.246μC·cm–2；該鐵電功能材料的飽和極化強度接近羅息鹽，具有良好的鐵電特性。該鐵電功能材料的制方法使用環境污染少、成本低的硫酸銅和2,2’:6’,2’’-三聯吡啶-4’-羧酸為原料進行水熱反應，具有流程少，工藝簡單，設備要求低的優點。

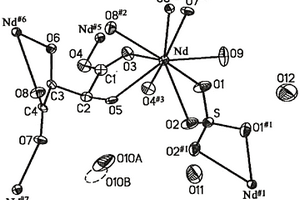

水合L-酒石酸硫酸釹鐵電功能材料及制備方法 883

 0

本發明公開了水合L-酒石酸硫酸釹鐵電功能材料及制備方法，其分子式為[Nd2(H2O)2(L-C4H4O6)2(SO4)]·4H2O，該鐵電功能材料的鐵電特征參數分別為：剩余極化強度2Pr=0.390μC·cm–2，矯頑電場2Ec=74.7kv·cm–1，飽和極化強度Ps=0.307μC·cm–2；該鐵電功能材料飽和極化強度是羅息鹽的1.23倍，是鐵電特性能優異的新的鐵電體。該鐵電功能材料的制方法用乙醇溶劑進行三氧化二釹與L–酒石酸的溶劑熱反應，再加硫酸溶液在反應釜中進行成核與生長為水合L-酒石酸硫酸釹，具有流程少，工藝簡單，對設備要求低，無污染，成本低，易于產業化的優點。

酒石酸鋱鐵電功能材料及其制備方法 1114

 0

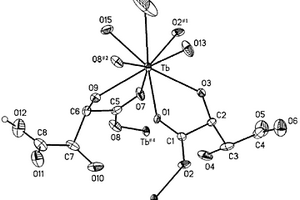

本發明公開了酒石酸鋱鐵電功能材料，該鐵電功能材料為能通過100目篩的白色的四方晶系粉體，分子式為[Tb(H2O)3(C4H5O6)(C4H4O6)]，具有P41空間群結構，該鐵電功能材料的電滯2Ec值44.3kV·cm-1，2Pr值為1.60μC·cm-2，Ps值為0.176μC·cm-2，具有較好的鐵電特性。該鐵電功能材料的制備方法通過鋱鹽與酒石酸采用配位化學的軟合成方法合成高純度的酒石酸鋱鐵電功能材料，該方法通過控制物料的濃度和配比、溶液的pH為2～5、晶體成核和生長的溫度為30～60℃等條件，實現酒石酸鋱晶體較好的成核與生長，本發明的方法具有流程少，工藝簡單，對設備要求低，原料使用廉價的鋱鹽與酒石酸，無污染，成本低，易于產業化的優點。

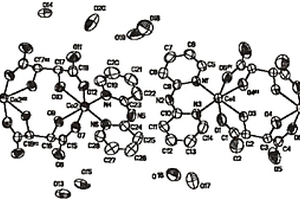

L-酒石酸2,2-二吡啶胺鈷鐵電功能材料及制備方法 836

 0

本發明公開了L-酒石酸2,2-二吡啶胺鈷鐵電功能材料及制備方法，其分子式為[Co(dpa)(L-C4H4O6)]2·8H2O，其中dpa為2,2-二吡啶胺，該鐵電功能材料為純度不低于99%的單斜晶系粉體，空間群結構為C2，其鐵電特征參數分別為：剩余極化強度2Pr=0.03μC·cm-2，矯頑電場2Ec=9.0kv·cm-1，飽和極化強度Ps=0.203μC·cm-2；該鐵電功能材料具有較好的鐵電特性。該鐵電功能材料的制方法利用新配制的碳酸鈷與L–酒石酸2,2-二吡啶胺混合溶液反應，得到L–酒石酸2,2-二吡啶胺鈷溶液，再析晶，研磨成通過100目篩鐵電功能材料粉體，具有流程少，工藝簡單，對設備要求低，原料使用廉價的鈷鹽與酒石酸，無污染，成本低，易于產業化的優點。

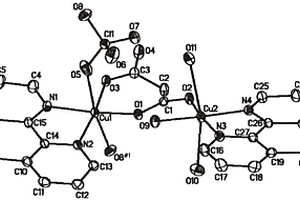

鄰菲羅啉丙二酸銅鐵電功能材料及其制備方法 925

 0

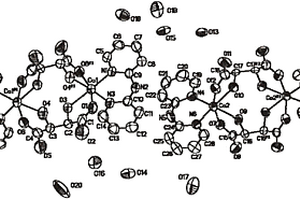

本發明公開了分子式為[Cu2(phen)2(H2O)3(mal)(ClO4)](ClO4)的鄰菲羅啉丙二酸銅鐵電功能材料，其中phen為鄰菲羅啉，mal為丙二酸，該鐵電功能材料為藍色粉體，屬P21空間群晶體結構，其晶胞參數為：其鐵電特征參數分別為：飽和極化強度Ps=0.25μC·cm-2，剩余極化強度2Pr=0.20μC·cm-2，矯頑電場2Ec=3.59kv·cm-1。該材料是由柔性丙二酸酸有機配體與Cu2+離子、高氯酸根離子以及鄰菲羅啉構筑的金屬-有機配合物，具有較好的鐵電特性，與羅息鹽的飽和極化強度相當。該鐵電功能材料制備方法以高氯酸銅溶液與丙二酸溶液混合，再與鄰菲羅啉溶液混合方式制備得到，具有流程少，工藝簡單，對設備要求低。

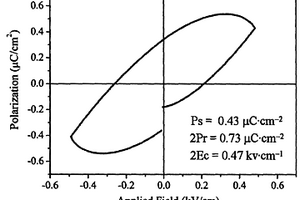

無水酒石酸鋅鐵電功能材料及其制備方法 736

 0

本發明公開了一種無水酒石酸鋅鐵電功能材料，該無水酒石酸鋅鐵電功能材料分子 式為[Zn(C4H4O6)]，該鐵電功能材料為能通過100目篩的純度不低于99％的白色粉體， 該白色粉體的熱溫定性溫度為350℃，該鐵電功能材料的鐵電性能參數分別為：Ps＝0.43 μC·cm-2，2Pr＝0.73μC·cm-2，2Ec＝0.47kv·cm-1；所以是一種鐵電特性能更佳，熱 穩定性更好的無水酒石酸鋅鐵電功能材料；本發明還公開了該鐵電功能材料的制備方 法，該方法通過控制物料的濃度和配比、反應物的加入速度、攪拌時間、反應體系溫度， 以及溶液的pH控制等條件，實現無水酒石酸鋅前期產物的成核與生長過程，再進一步 進行脫水處理，得到了上述純度較高、性能好的無水酒石酸鋅鐵電粉體。

酒石酸鋅鐵電功能材料及其制備方法 732

 0

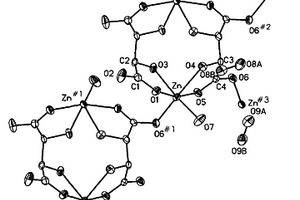

本發明公開了酒石酸鋅鐵電功能材料，該酒石酸鋅鐵電功能材料分子式為 [Zn(H2O)(C4H4O6)2/2]·2(H2O)]，具有C2空間群結構，該鐵電功能材料為能通過100目篩 的單斜晶系白色粉體，純度不低于99％，該鐵電功能材料的電滯2Ec值為24.3kV·cm-1， 2Pr值為1.96μC·cm-2，Ps值為0.46μC·cm-2；這樣該酒石酸鋅鐵電功能材料符合鐵電功 能材料的空間群結構，且其Ps值遠遠大于羅息鹽的Ps值0.25μC·cm-2，具有更顯著的 鐵電特性，所以本發明是一種鐵電特性較好的新的鐵電體。

新型的苝酰亞胺類光電功能材料及其合成方法 1011

 0

本發明公開了一種新型的花酰亞胺類光電功能材料，其特征在于：結構式為，其優點在于，所述苝酰亞胺類光電功能材料，其光化學帶隙僅為1.39eV，帶隙相對于其它光電功能材料有明顯的縮小，對光的吸收范圍覆蓋到了近紅外光區，很大程度的擴大了對光的吸收范圍，而且其合成方法簡便，實用性強，可以作為受體材料或給體材料應用于有機太陽能電池中，也可作為新型的光電功能材料在有機發光二極管、有機晶體管等光電器件中得到應用。

D-酒石酸2,2-二吡啶胺鈷鐵電功能材料及制備方法 877

 0

本發明公開了D-酒石酸2,2-二吡啶胺鈷鐵電功能材料及制備方法，其分子式為[Co(dpa)(D-C4H4O6)]2·8H2O，其中dpa為2,2-二吡啶胺，該鐵電功能材料為純度不低于99%的單斜晶系粉體，空間群結構為C2，其鐵電特征參數分別為：剩余極化強度2Pr=0.05μC·cm-2，矯頑電場2Ec=15.2kv·cm-1，飽和極化強度Ps=0.249μC·cm-2；該鐵電功能材料具有較好的鐵電特性。該鐵電功能材料的制方法利用新配制的碳酸鈷與D-酒石酸2,2-二吡啶胺混合溶液反應，得到D-酒石酸2,2-二吡啶胺鈷溶液，再析晶，研磨成通過100目篩鐵電功能材料粉體，具有流程少，工藝簡單，對設備要求低，原料使用廉價的鈷鹽與酒石酸，無污染，成本低，易于產業化的優點。

L-酒石酸硫酸鈰鐵電功能材料及其制備方法 927

 0

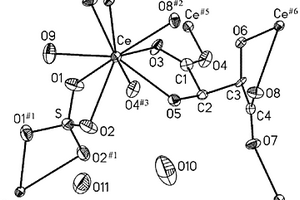

本發明公開了L-酒石酸硫酸鈰鐵電功能材料,該鐵電功能材料的分子式為[[Ce2(H2O)2(L-(+)-tar)2(SO4)]·4H2O],該鐵電功能材料為能通過100目篩,白色的單斜晶系粉體,具有C2空間群結構,該鐵電功能材料的電滯回線的2Pr值為0.316μC/cm2,2Ec值為54.1kV/cm,Ps值為0.335μC/cm2,飽和極化強度是羅息鹽的1.34倍,鐵電功能特征顯著。該鐵電功能材料的制備方法通過二氧化鈰、L-(+)-酒石酸、硫酸溶液三者均勻混合,加入去離子水進行水熱反應,反應完畢過濾后得到L-酒石酸硫酸鈰片狀晶體,磨細過篩后就為無色的L-酒石酸硫酸鈰單斜晶系粉體鐵電功能材料。該制備方法具有工藝簡單易行、對設備要求低、原料成本低、產率高、無污染等優點。

水合4,4’-聯吡啶鄰氯扁桃酸銅鐵電功能材料及其制備方法 965

 0

本發明公開了一種水合4，4′-聯吡啶鄰氯扁桃酸銅鐵電功能材料及其晶體的制備方法。該鐵電功能材料分子式為[Cu2(4bpy)(H2O)(Cl-ma)2]n，是一種能通過100目篩，純度不低于99％的綠色粉體，屬于單斜晶系，具有P21空間群結構，其晶體的晶胞參數為：a＝12.612(3)b＝7.834(2)c＝13.305(3)α＝90°，β＝104.90(3)°，γ＝90°，其鐵電特征參數分別為：2Pr＝0.016μC·cm-2，2Ec＝1.12kV·cm-1，Ps＝0.247μC·cm-2。本發明的制備方法工藝簡單易行、重復性好、對設備要求低、原料成本低、具有工業化生產前景。
