可控震源潤滑油脂加注裝置,應用于石油地質勘探可控震源自動加注潤滑油脂。包括儲氣罐、氣源輸氣管、氣動油脂加注機、輸出油脂油管、油脂管匯、流量控制器和截止閥;其特征在于:氣動油脂加注機的高壓空氣入口通過氣源輸氣管連接儲氣罐的出口;氣動油脂加注機的潤滑油出口連接輸出油脂油管,輸出油脂油管的另一端連接油脂管匯的潤滑油入口;油脂管匯有七個潤滑油出口,每個潤滑油出口連接一條管線,每條潤滑油出口管線上連接有一個流量控制器;潤滑油出口管線的另一端連接到可控震源的潤滑點。效果是:減少可控震源設備加注油脂工作的時間,提高生產效率;在任何惡劣施工環境下對可控震源潤滑點定時定量自動加注潤滑油脂。

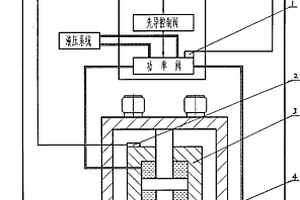

本實用新型公開了一種用于地震勘探的電液伺服振動系統,譯碼器的信號輸出端連接伺服放大器的信號輸入端,伺服放大器的信號輸出端連接先導控制閥的信號輸入端,先導控制閥的信號輸出端連接功率閥的信號輸入端;液壓系統的進油管和回油管分別連接功率閥的進油口和出油口,功率閥的另外兩個控制油口分別連接重錘的上、下油腔;功率閥上、重錘的上部和下部、振動平板上分別安裝有分別通過電纜連接在譯碼器的信號反饋端的閥位移傳感器、重錘加速度表、重錘位移傳感器和平板加速度表。將本實用新型用于可控震源信號激發系統中,可使可控震源信號激發系統產生具有一定頻帶寬度的包含各種頻率成分的振動波,使地震勘探系統能達到有效的分析各地層之間的地質結構關系的目的。

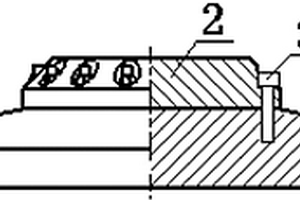

脈沖信號激發平板,應用于石油地質勘探裝備脈沖震源。特征:砧板在底板的上部,砧板與底板之間通過螺釘連接在一起,底板的下部為圓柱體,在圓柱體端上部有圓錐臺,圓柱體和圓錐臺為一體;底板整體高度為120~150毫米之間,其中圓錐臺的高度為60~75毫米之間;圓柱體的直徑為900~1200毫米之間;圓錐臺上端面直徑為450~600毫米之間;砧板為圓柱體形,厚度為60~75毫米之間,直徑為450~600毫米之間,砧板外壁上端有倒角,并且砧板直徑與底板圓錐臺的上端面直徑相同。效果是:適用于地球物理勘探用的脈沖信號激發平板,此平板與重錘一同組成脈沖震源。平板的圓形設計改善了平板受力條件,提高了平板與大地的耦合性。

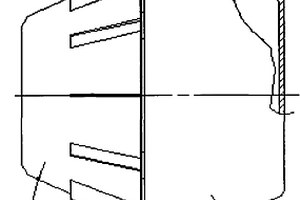

沼澤、過渡帶輕型運載工具涉水助推裝置,應用于石油地質勘探輕型輪式運載底盤。中間板是圓形板,在中間板的兩側面分別焊接有左浮筒和右浮筒,在左浮筒的外壁上均勻固定有側翼,側翼是平板狀。中間板的邊沿有缺口。在中間板上均勻分布有螺釘孔,能用螺釘把中間板固定在輕型運載工具輪輞上。效果是:通過車輪轉動下旋轉,能輔助推進輕型運載工具前行。在不改變原來輕型輪胎的情況下,能提高運載設備涉水速度。安裝前,靜水中的車速0.8km/h,安裝后車速3.5km/h,滿足了施工要求。

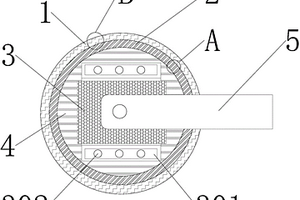

本實用新型公開了一種壓實施工過程控制裝置,包括裝置本體、震動輪和控制器,裝置本體的外邊面設有呈“圓柱”狀的外層壓筒,外層壓筒嵌套設置在裝置本體中,外層壓筒的內部設有震動輪,震動輪貫穿設置在外層壓筒中,震動輪的外表面設有壓板,壓板頂端與震動輪無縫焊接,壓板的底端設有底板,底板頂端與壓板無縫焊接,裝置本體的內部設有連接軸,連接軸貫穿設置在裝置本體中。該種壓實施工過程控制裝置,采用智能滾筒的設置,極大的提高了對路面的壓實工作,且對地面進行地質的檢測和分析,具有廣泛的應用前景。
可重復使用的勘探鉆頭,應用于石油地質勘探鉆機。特征是:芯管插入外管組焊件內;螺釘至少有兩個,螺釘相對固定在外管組焊件的外壁上并穿過外壁。在外筒的下端部固定有銷軸,并通過銷軸連接蓋。蓋能繞銷軸旋轉實現開啟、關閉兩種狀態。在芯管的壁上對稱開有條形滑槽?;凼怯煽v向槽和橫向槽組成??v向槽和橫向槽連通在一起,橫向槽的位置高度與螺釘位置高度相同,即螺釘橫向插入橫向槽后芯管底部與觸蓋之間有距離;當螺釘滑入縱向槽芯管向下移動時,芯管底部能推開觸蓋。效果是:每鉆完成一口井能快速實現炸藥放入井底,并且沒有任何部件丟在井內,實現了多口井重復使用,減少鉆頭費用開支,降低勘探成本。
一種過電纜過氣管線偏心式封隔器,呈偏心型狀,包括短節、上接頭、中心管、膠筒及浮動頭;該上接頭上端與該短節通過油管扣連接,下端為內外兩層結構,內層下端與該中心管頂端通過油管扣連接,外層下端與該膠筒頂端通過絲扣連接,該膠筒套設在該中心管表層,為同心式結構;該浮動頭同樣采用內外兩層結構,內層與該中心管通過公差配合,使用密封圈密封,外層與該膠筒底端通過絲扣連接;該上接頭頂部面積較大的端面設有第一高壓氣管線接頭,與該膠筒相通,該第一高壓氣管線接頭通過第一高壓氣管線連接至地表供壓設備。本實用新型不僅可減小鉆孔施工口徑,降低鉆探施工成本,簡化分層抽水試驗施工難度,而且封隔可靠,獲得的水文地質參數更加精確。
一種過電纜過氣管線封隔器,呈軸對稱型狀,包括短節、上接頭、中心管、膠筒及浮動頭;該上接頭上端與該短節通過油管扣連接,下端為內外兩層結構,內層下端與該中心管頂端通過油管扣連接,外層下端與該膠筒頂端通過絲扣連接,該膠筒套設在該中心管表層,為同心式結構;該浮動頭同樣為內外兩層結構,內層與該中心管通過公差配合,使用密封圈密封,外層與該膠筒底端通過絲扣連接;該上接頭頂部設有第一高壓氣管線接頭,與該膠筒相通,該第一高壓氣管線接頭通過第一高壓氣管線連接至地表供壓設備。本實用新型進行分層抽水試驗,不僅可以簡化鉆孔結構,降低分層抽水試驗施工難度和施工成本,而且封隔可靠,獲得的水文地質參數更加精確。

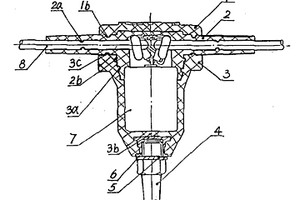

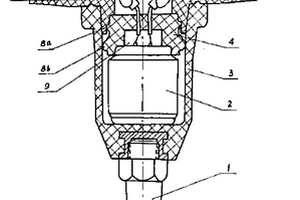

一種水陸兩用防水檢波器,包括裝配于殼體內的機芯、防水帽和裝配于殼體下部的尾釘,防水帽與機芯上端面間裝配有筒狀防水套,防水套外圓周壁上設有環狀凸起,防水套內頂面上設置帶有環狀凸起的盲孔。本實用新型各部件組裝到位后,防水帽對防水套施加的壓緊力使防水套發生變形,使得其與防水帽間、與殼體內壁間及與機芯之間同時產生較強的緊密接觸,使得接線柱周圍的密封空腔得到有效的密封,同時由于環狀凸起的作用,使得這種緊密接觸形成的密封效果得到進一步加強。這種多層設防且結構簡單的密封結構設計,有效地防止了水的滲入,在3atm下用500MΩ搖表檢測,耐壓大于200MΩ,是石油、煤炭等地質勘探作業中理想的檢波器。

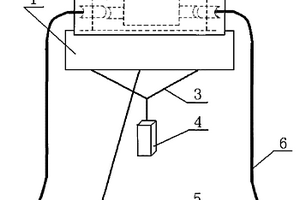

陸上地震采集設備防水漂浮裝置,應用于石油地質勘探地震新信號采集。特征是:泡沫支撐物的形狀為長方體形。在泡沫支撐物的下平面連接有尼龍繩,尼龍繩的數量為3~6條,尼龍繩的下端連接在一起并連接有鉛墜。鉛墜的重量為4-8公斤。在泡沫支撐物的下平面中心位置連接有尼龍繩,尼龍繩的下端連接有鐵錨。在泡沫支撐物的上平面固定有塑料套。塑料套為兩端開口。效果是能夠有效地解決陸上地震采集設備在水庫、湖泊、河流等地表施工的防水和防漏電問題。做到安全、實用,高效率,成本低廉、實用,操作簡單,又能做到高效率,所以在水庫、湖泊、河流等類似相同地區進行地震勘探值得推廣使用。
一種雙封隔器分層抽水裝置及方法,該裝置包括位于鉆井內部的鉆桿柱,該鉆桿柱設有第一封隔器,該第一封隔器呈圓柱型,具有環形的內腔,將該鉆桿柱包覆在內;該內腔外壁為彈性材料,頂部通過高壓氣管線連接至該鉆井外部的高壓氣瓶,并能在高壓氣體的作用下沿徑向向外變形擴大;該鉆桿柱底部固定設有潛水泵,該潛水泵的出水管位于該鉆桿柱內,且該出水管末端位于該鉆井外部;該潛水泵的電纜穿過該第一封隔器的內腔,與該鉆井外部的供電設備連接。本發明不但可以簡化分層抽水試驗施工難度,降低施工成本,而且封隔可靠,獲得的水文地質參數更加精確。
一種扇貝養殖區海底電纜地震采集施工方法,屬扇貝等海產品養殖區域的地震勘探采集、海洋地質調查于技術領域。含有以下步驟;用長繩系在起始浮球的錨繩上,長繩的一端系上標記浮球,標記浮球系上錨,然后將標記浮球和錨扔到海里,并記錄施工坐標;依次用重物(磚頭)代替浮球,并與長繩相連,震源船進行激發作業時,若干條橡皮艇進行相應的警戒或者拖拽標記浮球工作;順著長繩將重物(磚頭)撈起,用浮球依次替下重物(磚頭),去掉連接的長繩即可,即恢復扇貝浮球現場;用橡皮艇或者木船進行相應的收起電纜工作,在電纜鋪設后進行替換浮球操作,在震源實施后電纜收起前恢復浮球。
本申請公開了一種地震數據采集方法、裝置、設備及存儲介質,屬于勘探采集領域。所述方法用于觀測系統,所述觀測系統包括控制主機、炮點和檢波點,所述方法包括:控制主機導入觀測系統模板,觀測系統模板的模板參數包括工區面積、檢波點距、炮點距、檢波線距、炮線距、檢波點數和炮點數,且檢波點數為全工區的最大檢波點可鋪設數;控制主機確定目標激發點,目標激發點包括觀測系統模板中的至少一個炮點;控制主機激發目標激發點并使各個檢波點處于激活狀態;控制主機接收各個檢波點所采集的地震數據。通過本申請的方法,能夠實現所有檢波點的激活與運作,極大提高了各個炮點的偏移距,使得控制主機能夠根據地震數據得到更高質量的地下地質成像圖。
本發明公開了一種基于地熱源的智能家居溫濕度控制系統,包括:抽水井;地源熱泵機組,其通過管路由抽水井抽取地下的恒溫水;制冷機構,其包括風機盤管、導風罩和導流管;風機盤管的進水端與地源熱泵機組的供水管連接,出水端與地源熱泵機組的回水管連接;導風罩罩設風機盤管的出風口;導流管的通孔和導風罩的漏液孔連通;回灌井;回水管連接回灌井;儲水罐;流量監控機構對抽取的水量和回灌的水量分別計量,并在回灌的水量少于抽取的水量時,將儲水罐中的水補充至地下恒溫含水層內。其提高了舒適度,節能環保,且保證地下水資源的平衡,有效避免地下水資源缺乏后造成的地質結構塌陷等風險。
本發明公開一種數顯裂縫檢測裝置及其檢測方法,包括傳感器模塊,用于測量直線位移;傳感器模塊滑動設置在滑尺上,滑尺的兩端設置有用于固定的第一固定孔,傳感器模塊兩端設置有用于固定傳感器模塊的第二固定孔;控制器模塊,用于對檢測數據進行分析處理;信號調理模塊,用于將傳感器模塊發出的信號經過調理發送至控制器模塊;數據存儲模塊,用于對檢測數據的存儲;按鍵模塊,用于對于控制器模塊進行人工設置;顯示模塊,用于對檢測數據和結果進行顯示;報警模塊,根據控制器模塊的處理結果進行報警。本發明能夠改進現有技術的不足,可實現對地質災害墻體裂縫的高精度識別及現場聲光報警,可以實時監測裂縫的變形情況,有效減少傷亡損失。
本發明“演化信息照相技術”屬于光學信息處理技術領域。本發明試圖改進現有全息術,對三維光學信息處理引入時間維,從而在平面感光材料上實現對非平衡演變過程進行四維光學信息處理。用電致受激光級聯簇射裝置產生具級聯演變性的新相干光源,用分級高感光度照相底板記錄演變物體光波的級聯振幅和級聯位相信息,這是本發明的主要技術特征。本發明可廣泛應用于科技、文化、工業、農業、醫藥、國防、藝術、地質勘探、商業等領域。
一種在線海洋分布式溫鹽深流動態實時監測系統,計算機連接數據交換器,數據交換器分別依次連接溫度、鹽度、深度、流速和流向的各自數據采集和控制器和溫度、鹽度、深度、流速和流向的各自數據采集和控制器分別連接溫度和鹽度、深度、流速和流向的各自總線轉發器;各自總線轉發器分別在同一監測項目的連接線上連接多個相同的帶IP地址的不同監測項目的傳感器。本系統克服了海水對傳感器的腐蝕,降低了造價,同時提高了檢測精度,其數據信號可以傳輸幾十公里的陸地監測站內,達到海洋水工環地質檢測的要求。
本申請實施例提供了一種層位壞點過濾方法、裝置、設備及存儲介質,涉及地質建模領域。所述方法包括:獲取層位數據點集和n個斷層數據點集,每一斷層數據點集表示斷層的一個斷面,每一斷層數據點集包括多個斷層數據點,層位數據點集包括多個表示層面的層位點,n為正整數;根據n個斷層數據點集,建立斷面模型,斷面模型為用于表示斷層的模型,斷面模型包括n個斷面;根據層位數據點集和斷面模型,計算各層位點與斷面之間的近似最近距離;根據各層位點與斷面之間的近似最近距離,過濾層位壞點,層位壞點為層位點中的異常點。本申請實施例提供的技術方案中,可以自動識別出層位壞點,并將層位壞點自動過濾,提高了層位壞點的過濾效率。
本發明涉及一種基于微地震技術的鉆井軌跡測量方法。在正鉆井中,根據鉆頭破碎巖石時在地層內產生連續微地震的特點,采用微地震技術定位微地震事件的空間位置,從而掌握鉆頭的空間位置,根據監測連續的鉆頭位置信息形成正鉆井軌跡,獲得正鉆井在不同深度的頂角和方位角;在已鉆井中,根據專門下放的震動發生裝置在井內不同深度產生振動制造微地震,采用微地震技術定位微地震事件的空間位置,從而掌握鉆井某深度的空間位置,根據監測連續的微地震事件空間位置形成已鉆井軌跡,獲得已鉆井在不同深度的頂角和方位角。本發明是一種非接觸式測量方法,不受鉆井深度、地層溫度、巖性的限至,可用于地質鉆井、油氣鉆井、地熱鉆井以及干熱巖鉆井工程中。
本發明公開了一種雙管擠壓式分層止水器,包括頂端與卷揚機相連接的內管以及套設在內管外部且頂端與油壓機頭相連接的外管,外管由上而下依次上設置有用于將位于試驗含水層頂部的含水層進行隔離的上部止水機構以及用于將位于試驗含水層底部的含水層進行隔離的下部止水機構,上部止水機構和下部止水機構之間設置有用于使得試驗含水層內的水進入內管的進水通道,內管貫穿上部止水機構和下部止水機構并與進水通道相連通,內管的底端設置有用于對內管底端進行封堵的底部隔板。本發明不受孔深、水壓限制,在水文地質鉆孔鉆好后,能夠滿足任意深度含水層的止水隔離,無需另外增加充氣設備,不存在漏氣漏水現象。

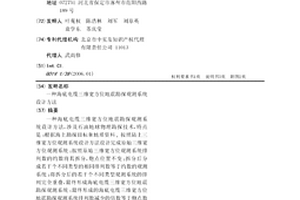

一種海底電纜三維寬方位地震勘探觀測系統設計方法,涉及石油地球物理勘探技術,特點是:根據海上勘探目標和地質資料,按照陸上三維寬方位觀測系統設計方法設計完成原始三維寬方位觀測系統;按照原始三維寬方位觀測系統排列數的約數將其拆分,炮點位置不變;拆分后分成若干個不同類型的相同排列數等于約數的觀測系統;將拆分后的若干個不同類型觀測系統的排列完全重疊,最終形成海底電纜三維寬方位地震勘探觀測系統;最終形成的海底電纜三維寬方位地震勘探觀測系統排列數減少的倍數等于炮點數是原始三維寬方位觀測系統增加的倍數。本發明可以將目前陸上使用的任意一種三維寬方位觀測系統等效轉變成適應海底電纜施工作業的觀測系統。
