一種pH探頭式煤礦酸性廢水處理裝置,屬于廢水處理領域,有進水口的調節池(1)上設pH探頭(2),pH探頭(2)通過PLC控制柜(3)與帶計量泵的加藥泵(8)連接,帶計量泵的加藥泵(8)與溶堿裝置(6)連接,溶堿裝置底部設沉淀池,并與自來水管網連接,調節池(1)與中和反應池(4)、中和曝氣池(5)連接,中和曝氣池(5)底部是曝氣系統(9),中和曝氣池(5)接絮凝反應池,風機(7)與曝氣系統(9)連接。本實用新型用于煤礦酸性廢水處理中,自動化控制替代人工操作,pH探頭信號傳輸至PLC控制柜,PLC控制柜控制計量泵投加中和藥劑,提高投藥精度,減少人力投入。
本實用新型公開了一種礦用測溫測氣兩用一體探測器主要包括:雙層錯位孔網保護殼、高精度溫度探頭、蘑菇狀吸氣罩、束管接頭、可卸式補償導線接頭、泄水孔、固定支架、入線孔及固定裝置、可卸式接線擋板及穿孔式掛扣。其中束管和補償導線接入一體探測器;并將探測器固定在帶孔保護罩中進行二次保護,用鋼絲網包裹保護罩;將束管和補償導線穿入二寸鋼管中,束管和補償導線連接數據采集系統,就可以實現測溫測氣。本實用新型的有益效果:一種礦用測溫測氣兩用一體探測器能夠實現氣樣進氣裝置和高精度溫度探頭結合一體,有效防止單一監測時,操作不便,測量數據不可靠、束管及導線易斷、束管易堵塞現象。
本發明公開了一種煤礦用地下探照裝置,包括燈罩、密封圈、LED發光燈珠、GPS跟蹤器、蓄電池、無線信號收發模塊、頭箍、燈殼、風機、燈座、單片機、鎖扣、調節扣、固定帶、散熱翅、第一連接塊、門體、螺栓、第二連接塊和控制按鈕,所述燈座的兩側通過鎖扣皆安裝有頭箍,所述燈座底端的中間位置處通過固定帶與頭箍連接,所述燈座的一端通過鉸接軸安裝有門體,且門體遠離燈座的一側均勻設置有控制按鈕。該煤礦用地下探照裝置通過在燈殼內部兩側的側壁上均安裝有風機,且在燈殼的兩端皆設置有散熱翅,使得探照裝置在溫度較高的礦井下進行通風散熱,提高裝置的散熱效果,避免溫度過高造成內部電元件損壞。
本發明公開了一種可調節高度煤礦監測探頭,包括殼體,所述殼體的內腔設置有齒輪,所述殼體的內腔且位于齒輪的右側嚙合有齒板,所述殼體的內腔且位于齒板的頂部固定連接有支撐板。本發明通過設置殼體、齒輪、齒板、支撐板、固定桿、監測探頭、轉軸、轉動把手、第一滑槽、第一滑塊、連接桿、第二滑槽和第二滑塊的配合,解決了傳統的煤礦用監測探頭,無法調整其位置高度,而煤礦內的監測探頭需要按期進行校正,以確保數值的準確,由于現有監測探頭,無法調節高度,這樣就導致在實際使用過程中,工作人員無法根據實際情況調整監測探頭的位置高度,從而影響了監測探頭的監測效果,降低了監測探頭實用性的問題。
本發明屬于煤礦開采技術領域,具體涉及一種煤礦采空區頂板地下水污染通道探查及封堵方法,包括如下步驟:預測采煤工作面導水裂隙帶高度;確定最大充水含水層;計算推進距離;記錄采空區實際總的涌水量,涌水的礦化度,來壓步距;判定煤炭采空區地下水通道的優勢礦山來壓段;實施地面封堵鉆孔組,測定最大充水含水層的流向和流速;對封堵鉆孔進行射孔;對射孔后的鉆孔進行既定的注漿封堵。本發明相比較鉆探探查,采用采煤工作面涌水量反演通道發育程度,鉆探數量大幅度減少,工程更少,簡單易實施;流速流向測定和射孔技術的實施,一個鉆孔可以大面積封堵通道,封堵效率更高,工程量減小,通道探查的精度更高。
本實用新型公開了一種煤礦掘進巷道探放水裝置,涉及放水裝置技術領域。該煤礦掘進巷道探放水裝置,包括安裝管,安裝管內壁的兩側均銷釘連接有安裝座,安裝座上卡設有軸承,軸承的內部穿插設置有轉桿,安裝管的內部貼設有密封座,密封座上固定安裝有密封組塊,密封座的右側插設有減緩板,安裝管內壁的頂部焊接有轉塊。該煤礦掘進巷道探放水裝置,如果水壓過大的時候,水將帶動力板在轉塊上進行旋轉,使彈簧進行拉伸,將水進行第一減力,水經過力板進入到安裝管中,沖在弧形板上,弧形板使彈柱進行壓縮,密封組塊將桿孔內的滲出來的水進行阻擋,使水反射在安裝管的內部,防止水從安裝管的尾部噴射出來,減少危險的發生,使工人可以安全放水。
本實用新型公開了一種煤礦瓦斯探頭吊掛架,包括工字鋼,在工字鋼的底部卡固有固定主卡及活動主卡,固定主卡與活動主卡的底部連接在一起;在固定主卡的頂端設有勾頭;還設有一個瓦斯探頭盒,在瓦斯探頭盒上設有掛孔,瓦斯探頭盒通過掛孔掛在勾頭上,在瓦斯探頭盒上設有進線孔及透氣孔。本實用新型采用在吊掛裝置上設置一個保護盒體結合的結構,避免了瓦斯探頭吊掛不符合安全要求現象;很大程度上減少了粉塵、淋水、水霧等對瓦斯探頭造成的損害;杜絕了工作過程中容易碰撞到瓦斯探頭現象。保證了煤礦瓦斯探頭監控穩定、有效,并且還為礦井節省了大量的瓦斯探頭維修、更換費用。本實用新型結構簡單,制作成本低廉,使用效果好。
本實用新型公開了一種礦業勘探設備,涉及礦業領域。該礦業勘探設備,包括動力箱,所述動力箱的內頂壁固定連接有正反電機,所述動力箱的內部放置有固定板,所述固定板的左右兩側面均與動力箱的內側壁固定連接,所述固定板的上表面固定鑲嵌有第一軸承,所述動力箱的底面固定鑲嵌有第二軸承,所述正反電機的輸出端固定連接有轉桿,該礦業勘探設備,通過兩個傳動桿的轉動,能夠使輸送葉片進行轉動,從而,通過輸送葉片的轉動,能夠對破碎的土壤輸送到收納桶的內部,起到了對勘探提取土壤的作用,避免了勘探設備效果差,效率慢的問題,通過正反電機的反轉,能夠使收納桶內部的土壤進行散落,提高了提取土壤勘探的工作效率。
本發明涉及一種探查并排除礦體內暗溶洞積水的方法,包括向礦體內采掘出掘進井巷、在掘進井巷地面上布置若干個探尋點、使用鉆機依次在各個探尋點鉆進一組探查孔、觀察探查孔涌水狀判定出暗溶洞或暗河位置,利用探查孔排除暗溶洞或暗河內存在的積水;采用本發明的技術方案,通過沿掘進方向在掘進井巷地面上布置若干個探尋點,依次在每個探尋點處使用鉆機對圍巖鉆進,使施工人員逐步找出礦體內暗溶洞或暗河的位置,并利用各個探查孔使暗溶洞或暗河內的積水及時排除,消除了安全隱患,促使掘進井巷可以繼續采掘掘進,保障了采掘作業的安全,該方法具有操作簡單,探查效率高等優點。
本實用新型提供基于煤礦地測防治水用鉆探設備,屬于煤礦地測技術領域,以解決傳統的鉆機工作人員受到的反震力較大,鉆探過程中鉆機容易發生偏轉的問題,包括支撐主體裝置;所述滑動控制裝置中部與鉆探機相連接;所述支撐主體裝置頂部與轉動控制裝置相連接;所述支撐主體裝置底部設置有可調整緊固裝置;本實用新型通過在裝置內部設置有支撐主體裝置和滑動控制裝置,工作人員可以通過滑動控制裝置推動鉆探機進行垂直鉆探,防止鉆探過程中鉆機擺動偏移的問題出現;通過在裝置內部設置有可調整緊固裝置和轉動控制裝置,可以輔助本裝置與地面緊固連接在一起,起到很好的穩定效果,有效的防止了鉆探機鉆探偏移的問題發生。

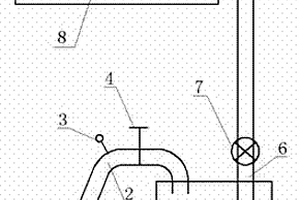

本發明公開了一種喀斯特地區礦井探水取水方法,其特征是:先對礦區范圍內地質構造條件、巖溶發育情況、分析礦區茅口灰巖靜水位線及其它水文地質條件進行綜合分析研究,總結本地區茅口灰巖水賦存規律,設計鉆孔尺寸,在低于靜水位標高的+1000m水平進行鉆孔,此處離含水層近,鉆孔找到水后水可以自動流出鉆孔,利用鉆孔附近的臨時水倉作為中轉點,通過泵提升至地面高位水池。設備是:鉆孔(1)連接鋼管A(2),鋼管A(2)上安裝壓力表(3)和閘閥(4),鋼管A(2)連接至臨時水倉(5),鋼管B(6)上安裝水泵(7),鋼管B(6)連接地面高位水池(8)。本發明在貴州地區這種特定地質條件下找到了取水新途徑,為西南地區抗旱救災提供新思路。
本發明涉及一種用于礦石勘探的具有防雨功能的便捷型探地雷達,包括檢測裝置、工作盒、支撐柱和四個移動輪,還包括拆裝機構和防雨機構,所述防雨機構包括驅動組件和兩個防雨組件,所述防雨組件包括支撐軸、擋板和鉸接桿,所述拆裝機構包括轉盤、傳動桿、固定環、第一軸承、兩個限位組件、兩個拆裝組件和兩個第二軸承,所述拆裝組件包括絲桿、第二軸承、滑塊和安裝板,該用于礦石勘探的具有防雨功能的便捷型探地雷達通過拆裝機構,提高了拆裝檢測裝置的便捷性,通過擋雨機構,可以對檢測裝置進行遮擋,避免雨水進入檢測裝置的內部,影響其正常工作。
本發明提供了一種古天然氣滲漏沉積型錳礦Mn/Cr定量預測探礦方法,該方法采用測定含錳巖系樣品的Mn/Cr比值,定量判別成錳期IV級、III級斷陷盆地、III級隆起區的關鍵技術,可快速地判別工作區域是有錳礦分布還是無錳礦分布,盡快明確找礦方向,提高工作效率,降低勘查成本,Mn/Cr比值為20?60時,可判定為有錳礦體分布的IV級斷陷盆地,可加強鉆探驗證,快速找到錳礦;而當Mn/Cr比值小于10時,可判定為III級斷陷盆地,Mn/Cr比值大于100時,可判定為III級隆起區,均無錳礦體分布,無需再開展進一步的工作,進行鉆探驗證。
本發明公開了一種基于煤礦地質勘察的震源監測預警裝置,包括:固定座,固定座的上表面固定連接有感應箱,且固定座下方裝配有地震波感應桿;固定座的下表面固定連接有限位套筒,且限位座套接在限位套筒的外表面,限位座的下表面對稱固定連接有兩個氣缸,兩個氣缸的伸出軸均固定連接有連接條,且兩個連接條的端部均與地震波感應桿外表面固定連接;限位座還裝配有移動機構。本發明的有益效果是:因四個滾輪與地面相貼合,在煤礦區域內大范圍進行地質勘察時,可以推動裝置隨意的進行移動,氣缸的伸出軸向下伸出,推動了地震波感應桿向下移動,直至使得地震波感應桿的底端插入到地面中,從而可以對地震震源進行探測并進行監測。
本實用新型提供了一種煤礦地質勘測設備,涉及地質勘查技術領域,包括:車體、檢測器、第一清潔部和第二清潔部;所述車體上轉動連接有四個滾輪,且四個滾輪均與地面接觸,并且車體上通過螺栓固定連接有檢測器。通過防護座的設置,一方面,因檢測器通過導線連接有探頭,且探頭固定連接在車體上;探頭與防護座位置對正,且防護座組成了探頭的磕碰防護結構,從而在車體移動過程中通過防護座可實現探頭的磕碰防護,解決了首先,現有裝置在使用一段時間后探頭上容易沾染灰塵,進而影響勘察精度;其次,現有裝置的探頭在使用過程中容易與外物磕碰,進而導致損壞的問題。
本實用新型公開了一種礦產地質勘探水樣采集裝置,包括控制器、纜車及潛水采樣機,所述潛水采樣機懸掛在纜車的線纜前端;所述潛水采樣機從上至下依次包括環形的上蓋、主體以及托盤,所述主體內安裝有真空泵,上蓋下側繞主體設置若干螺紋密封接頭,其分別懸掛有采樣瓶,螺紋密封接頭通過三通管分別與電磁采樣閥和抽吸管連接,所述電磁采樣閥布置在上蓋頂面,其入口均設置有濾頭,所述抽吸管均分別安裝電磁隔離閥,抽吸管匯集至泵吸管后與真空泵連接。本實用新型通過控制器設置采集的水深數據,纜車下放潛水采樣機每到一個采樣深度進行自動的采樣,可以一次性采集不同深度的水體樣本,并且采樣瓶可以方便取出及時保藏,以保護水體樣本的真實數據。
本實用新型涉及地質檢測技術領域,具體公開了一種煤礦資源儲量勘查用地質鉆探取樣工具,包括鉆頭、鉆管以及取樣機構,取樣機構包括兩個限位塊、四個固定單元、壓板以及取樣管,取樣管滑動在鉆管內,兩個限位塊均固定在鉆管內表面上,滑動連接取樣管,鉆頭固定連接鉆管,且連通取樣管,壓板抵接取樣管,固定箱、動力部以及轉動部,轉動部包括轉動螺紋桿和壓塊,轉動螺紋桿螺紋連接鉆管,壓塊滑動連接鉆管,且轉動連接轉動螺紋桿,動力部固定連接轉動螺紋桿和鉆管外側面,固定箱固定在鉆管外側面上,且動力單元和轉動部均在固定箱內,本實用新型解決了現有技術中煤礦資源儲量勘查用地質鉆探取樣工具中的煤樣不容易取出導致取樣效率下降的問題。
本實用新型煤礦地質勘探擴孔裝置公開了一種能夠形成較大的水流流通間隙,便于為擴孔刃體提供冷卻沖洗水流的煤礦地質勘探擴孔裝置,其特征在于鉆桿上遠離尖端的一端固定置有螺紋連接套,鉆桿上靠近尖端的一端上置有渦旋架,所述渦旋架以鉆桿為中心從鉆桿外側面向遠離中心方向延伸,所述渦旋架沿著延伸方向寬度遞減,渦旋架上相鄰的架體之間置有多個導向斜板,導向斜板與渦旋架架體之間形成多個冷卻通道,冷卻通道內通過螺栓螺接置有固定座,固定座一側固定置有金剛石刀片,所述固定座一側靠近金剛石刀片位置固定置有限位座,鉆桿外側面上固定置有疊螺葉,所述疊螺葉沿螺旋狀從鉆桿遠離尖端一端延伸至鉆桿靠近尖端處。
本實用新型涉及煤礦地質勘探技術領域,具體公開了一種煤礦地質勘探用瓦斯煤樣采樣裝置,包括采樣鉆頭、鉆筒、采樣機構以及兩個固定機構,采樣鉆頭固定連接鉆筒,采樣機構包括動力單元、放置板、轉動桿、采樣筒、密封板以及密封層,放置板和密封板均固定在鉆筒內表面上,動力單元固定在放置板上,且固定連接轉動桿,轉動桿轉動連接放置板和密封板,密封板頂面上開設有密封槽,密封層固定在密封板密封槽內,采樣筒固定連接轉動桿,且抵接密封板頂面,固定機構固定在采樣筒內表面上,且與固定孔相對應并,本實用新型解決了現有技術中煤礦地質勘探用瓦斯煤樣采樣裝置在采集瓦斯煤樣時會解吸出部分瓦斯導致瓦斯煤樣中瓦斯含量的準確性較低的問題。
本實用新型公開了一種礦井水文地質隱蔽災害探測儀,包括殼體、蓄電池和顯示器,殼體上安裝有三個顯示器,三個顯示器均通過導線連接在殼體中的蓄電池上,且三個顯示器與蓄電池之間通過導線串聯有電源開關,三個顯示器通過導線分別連接地震波信號接收器、濕度信號接收器和氣體信號接收器,殼體的頂端通過連接件和螺栓螺紋連接有震波法檢波器、濕度傳感器和氣體傳感器;本實用新型的探測儀可以在礦井中,同時探測礦井中的地震波、礦井中的含水量以及瓦斯氣體的濃度,避免挖掘時引起瓦斯突出、透水和坍塌等事故,確保工作人員的生命安全,檢測結果全面,提高探測儀的準確性,便于使用和推廣。
本實用新型涉及煤礦勘探技術領域,具體公開了一種煤礦水文地質勘探用抽水試驗裝置,包括抽水機構和支撐機構,抽水機構包括抽水管、抽水泵、采集部、兩個電動液壓推桿、采集板、控制單元以及采樣筒,抽水泵固定連接支撐機構和抽水管,采集部包括采集管和采集頭,采集管一端固定連接抽水泵,另一端固定連接采集頭,采集頭固定并貫穿采集板,兩個電動液壓推桿均固定連接采集板和支撐板,采樣筒放置在底座頂面上,控制單元固定在支撐板上,且電連接抽水泵和兩個電動液壓推桿,本實用新型解決了現有技術中大多數煤礦水文地質勘探用抽水試驗裝置在進行抽水試驗時對煤礦水樣的抽取過程較為復雜導致煤礦水樣的抽取效率較低的問題。
本實用新型公開了礦井水文地質隱蔽災害探測儀,包括探測儀工程塑料外殼,探測儀工程塑料外殼上方設有電磁波感應探針,電磁波感應探針右側設有瓦斯氣體采集器,電磁波感應探針和瓦斯氣體采集器均連接探測儀工程塑料外殼外側上方,探測儀工程塑料外殼內部上方設有電磁波信號監測器和瓦斯濃度檢測器,瓦斯濃度檢測器位于電磁波信號監測器右側,電磁波信號監測器下方設有可充電電源,電磁波信號監測器、瓦斯濃度檢測器和可充電電源均連接探測儀工程塑料外殼內壁;它可以實現對礦井水文地質隱蔽災害進行探測,可提前預防有可能發生的礦井水文地質隱蔽災害,具有良好的市場推廣價值。
本實用新型涉及鉆探機技術領域,尤其涉及一種開礦開采地質勘探用鉆探機。本實用新型要解決的技術問題是不方便移動和使用。為了解決上述技術問題,本實用新型提供了一種開礦開采地質勘探用鉆探機,包括框架,框架內壁的頂部等間隔固定安裝有空心螺紋管A,空心螺紋管A的內部螺紋連接有金屬螺紋管A,框架的頂部固定安裝有電動機,電動機的輸出端上套接有主動齒輪,框架的底部等間隔套接有空心螺紋管B,空心螺紋管A內壁的頂部固定安裝有限位桿,電動機控制主動齒輪正傳,即可控制滑輪和金屬螺紋管B均收納到空心螺紋管B的內部,并使空心螺紋管B的底部接觸地面,從而進行設備位置固定,有效防止其底部設備在使用中整體產生滑動。
現有的礦山運輸裝置最常見的是運輸車,也是用的最多的,但目前的運輸車在運輸過程中經過凹凸不平的路段時,運輸車會上下顛簸影響其使用壽命,在到達目的地后不方便車內的礦物倒出,極其影響工作效率。本實用新型提供了一種礦山用施工設備運輸裝置,解決了現有技術中的技術問題。
