本實用新型公開了一種大變形中空自進式錨桿,它主要包括中空錨桿體、抗阻套管、高強鉆頭和墊板,其中所述中空錨桿體為兩端設有螺紋的光滑中空鋼管,錨桿體表面設有均勻溢漿孔,能夠實現錨桿體周圍的飽滿注漿;所述抗阻套管為高強合金套管,其外表面設有外螺紋,內表面設有內螺紋,抗阻套管的最大外徑小于高強鉆頭的直徑,且大于中空錨桿體的外徑,抗阻套管將兩段中空錨桿體連接成一體,中空錨桿體兩端外螺紋長度大于高強抗阻套管的內螺紋長度。本實用新型能夠實現壓力注漿、提高施工質量,在圍巖發生大變形時,能夠減少或避免錨桿體拉斷現象的發生,達到長期支護的目的,可廣泛應用于軟弱圍巖、斷層破碎帶等不良地質段的支護。
本實用新型專利涉及一種灌注樁式擋土墻。該支護結構主要包括上部的立壁,底部的墻踵板、墻趾板和下部的樁基礎。上部的立壁采用類梯形結構,擋土墻結構受到土體的側壓力的總值會隨結構與土的相對位移及方向而變化,該結構能夠有效的抵抗土體側壓力;立壁上設置的錨固件可以防止墻后土體達到極限平衡發生剪裂并產生連續滑動面,使得土體下滑;下部的樁基礎對整個擋土墻結構起到一定的固定作用,防止主動土壓力過大而引起擋土墻的失穩。該結構受力合理,適用于復雜地質條件的基坑工程,具有良好的工程應用價值和經濟效益。
本實用新型公開一種灘淺海沉積物強度原位測試系統,包括水上甲板單元和水下觸探設備,所述水上甲板單元包括作業船及甲板監控平臺,甲板監控平臺用以實現對水下觸探設備的狀態監測與控制,并連接船載網絡信號,接收GPS信號及多波速水深信號;水下觸探設備包括安裝框架、貫入單元、控制艙、液壓單元和數據采集單元。本方案利用作業船搭載測試設備,將水下觸探設備搭載在特定結構的作業船上,水下動作及設備狀態可實現遠程監測與控制,且對探桿升降控制時采用液壓缸驅動滑輪組合的行程放大機構設計,觸探深度可達20米,有效提高了灘淺海環境下沉積物強度檢測作業的效率及安全性,使海洋工程地質評價勘測周期也大為縮短。

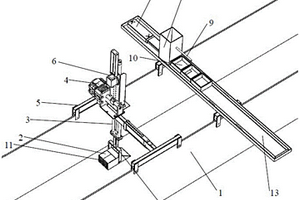

本實用新型公開了一種巖屑自動取樣裝置,包括安裝在高架槽頂部的安裝架,在安裝架上安裝旋轉氣缸,在旋轉氣缸的旋轉軸上安裝豎向導桿氣缸,在導桿氣缸上安裝振動電機,導桿氣缸的氣缸桿可向下伸出至高架槽內,在導桿氣缸氣缸桿的底部安裝支架,在支架底部鉸接安裝過濾盒,該過濾盒的頂部、前部和后部開口,并在后部開口上安裝濾網;在高架槽上與安裝架相鄰處安裝接砂盒槽,在接砂盒儲存室的側面安裝與導桿氣缸相對的擋桿,推桿氣缸的氣缸桿伸出可將落入接砂盒儲存室底部接砂盒槽內的接砂盒沿著接砂盒槽推向擋桿底部。本實用新型所公開的巖屑自動取樣裝置,體積小、重量輕、安裝靈活,可為鉆井現場地質分析提供準確的分析樣本,為地層評價和油氣勘探提供有力支撐。

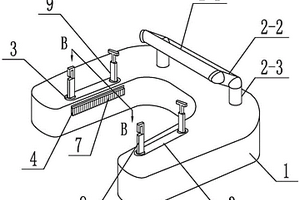

一種鉆探用提升墊叉。墊叉反復使用后,自身結構固定且易變形而導致夾持鉆桿效果不穩定,此外墊叉在安裝或拆卸時平穩性不均勻也易因失衡而影響與鉆桿連接的穩定性,也為后續鉆桿轉動時落桿造成隱患。本實用新型中墊叉本體的兩端頂面上分別加工有一個豎直插孔,墊叉本體的兩側內壁各加工有一個水平長孔,每個豎直插孔內設有一個壓條,壓條沿豎直插孔的高度方向作出上升或下降動作,壓條的底部加工有第一傾斜面,推塊朝向其對應的壓條一端面為第二傾斜面,每個壓條通過第一傾斜面與其對應的推塊的第二傾斜面貼緊配合,每個推塊的第二傾斜面在其對應的壓條的第一傾斜面擠壓推動下沿水平長孔的孔深方向作出伸出動作。本實用新型用于地質鉆探。

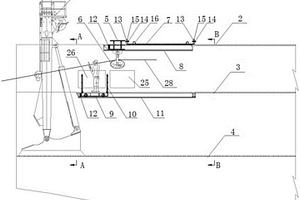

本實用新型涉及綜合物探船地震調查作業領域,特別是一種物探船地震電纜布放回收裝置。包括電纜吊點承載機構、移動式步橋機構和活動式風雨遮蔽機構,電纜吊點承載機構和活動式風雨遮蔽機構設置在露天甲板上,移動式步橋機構設置在地震電纜甲板上,電纜吊點承載機構和活動式風雨遮蔽機構位于移動式步橋機構的上方。其解決了地震電纜布放回收與A型架干涉的問題,使得裝載大型A型架的調查船舶具備船尾中部布放回收地震電纜能力,為物探船實現地震調查與地質取樣調查兩種功能奠定基礎。
本實用新型專利是一種自進式裂隙水預警錨桿,屬于錨固工程領域,是一種支護裝置,主要應用于巖層裂隙發育的地質,由錨桿體、裂隙水預警鉆頭、預警指示燈、預警指示燈電線、連接套、拱形墊板、螺母、止漿塞、堵漿塞組成,錨桿體的頭部設有裂隙水預警鉆頭,桿身內側埋設有預警指示燈電線,桿身外側環繞自進螺紋,錨桿體桿體均布注漿孔,桿體尾部設有預警指示燈,并采用連接套連接加長錨桿體,桿體尾部由拱形墊板、螺母、止漿塞、堵漿塞組成,裂隙水預警鉆頭由中空合金鉆頭及裂隙水預警裝置組成,起預警裂隙水隨裂隙發育涌入錨桿錨固地層的作用。
本實用新型公開一種溫控大尺寸土工真三軸多場耦合試驗系統,包括主機加載機構、可變形大尺寸土箱以及獨立的三維加載單元、制冷與水鹽補給單元和土?水?冰?鹽變化監測單元;可變形大尺寸土箱設置在主機加載機構上,結合特殊的結構設計,并采取將大尺寸土試樣分為環境土體和核心土區域進行監測,消除試驗的尺寸效應。本方案能夠模擬土試樣在三維開放系統中三維應力狀態,考慮水熱鹽的演變、土體與環境之間溫度、水分、鹽分等三維遷移,實現溫度?水分?鹽分?應力?應變多場耦合,全面獲得對不同工程地質環境三維應力狀態下開放系統中多場耦合作用與互饋效應,實現了多功能性、易操控性,且構造巧妙,實用及推廣價值高。
本實用新型涉及一種模擬復雜條件煤層開采地表沉陷相似材料試驗裝置,包括底座、試驗箱、填充件和試驗箱角度調節機構。本實用新型通過開采口調節機構調節開采口的高度,選用與開采口匹配的填充件能夠模擬不同開采高度;通過控制填充件的拉動位移能夠模擬不同開采寬度;通過試驗箱角度調節機構調整試驗箱的角度能夠模擬不同的煤層傾角;因此,本實用新型能夠模擬多種不同開采條件及開采方案工況,可以用于對復雜地質環境的開采進行試驗研究,從而探究煤層開采對地面沉降的作用機理及應對方案,消除安全隱患。
本實用新型專利是一種膨脹抗滑錨桿,由膨脹套管、注漿管、彈片、托盤、螺母、止漿塞、套管墊片、套管托盤組成。桿體中心設有通長注漿管,注漿管設有注漿孔。所述套管外部形狀為圓柱體,套管設有兩條通長的套管縫,將套管分成兩部分。在注漿管上設有注漿孔,在注漿孔之間的注漿管上設有掛鉤孔,彈片上的彈性掛鉤伸入到掛鉤孔內,使彈片與鋼管體連接牢固;彈片上設有擠壓變形縫與注漿孔,漿體可通過彈片上的擠壓變形縫與注漿孔進入錨孔,使彈片置于漿體之間,使錨桿充分固定。該裝置能夠達到抗滑錨固要求,解決錨桿在不良地質中錨桿滑脫的問題。
本實用新型提供了一種環形剪切實驗設備,包括支撐座、位于支撐座上的剪切盒總成、以及對剪切盒總成內的土樣施加載荷的加載裝置,所述加載裝置包括垂直振動加載裝置和水平剪切振動加載裝置,所述環形剪切實驗設備還包括用于控制所述垂直振動加載裝置和/或水平剪切振動加載裝置加載的載荷控制裝置。垂直振動加載裝置和/或水平剪切振動加載裝置可施加不同頻率和振幅的振動載荷,有利于研究動荷載作用對于土體強度參數的影響,更有利于模擬實際的受力情況,有利于揭示振動荷載作用下土體剪切試驗過程中所發生的應力變化、孔隙水壓力變化、土體局部破壞以及液化現象等,進而從力學性狀揭示滑坡等地質災害的發生和運動機制。
本實用新型公開了一種樁基透空型防波堤,包括鋼筋混凝土雙叉預制樁、樁帽、橫梁、縱梁、預制面板、擋浪墻和胸墻;其中,鋼筋混凝土雙叉預制樁上部現澆有樁帽,樁帽上固定設置有橫梁和縱梁,橫梁和縱梁上固定設置有預制面板,預制面板上固定設置有擋浪墻和胸墻,預制面板、擋浪墻和胸墻之間填充有回填砂層,回填砂層上附有混凝土面層,通過上述技術方案,解決現有防波堤對水動力環境影響較大、容易產生泥沙沖淤改變、海岸線變遷和港內水體污染的問題,在地質條件較差區域出現石料缺乏、造價高等缺陷,使其較小改變原有海域環境、保護水動力和自然岸線環境,并能達到優良的消浪效果。
本實用新型涉及海洋生物定性定量、海洋地質學全球變化研究泥質采樣定量分層技術領域,具體的說是一種推式定量分層取樣器。推式定量分層取樣器由分層取樣裝置和采樣管組成,其中分層取樣裝置包括手柄、固定螺鈕、可拆卸固定架、拉桿及活塞,所述拉桿的頂端設有手柄,底端連接有活塞,可拆卸固定架相對移動地安裝在手柄與活塞之間的拉桿上;采樣的采樣管套在拉桿外、與所述可拆卸固定架相連,所述固定螺鈕設于手柄與可拆卸固定架之間的拉桿上,位置可調。本實用新型的優點是結構簡單,制造成本低、節約材料,不使用能源、不受環境限制,可精確的對樣品進行分層處理。

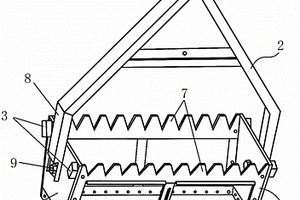

本實用新型涉及一種深海采樣工具,具體地說是一種新型海底拖網網具,包括網斗骨架和拖曳架,其中所述拖曳架兩側分別設有一段直臂段,所述網斗骨架包括骨架面板和骨架側板,所述拖曳架兩側的直臂段分別鉸接在網斗骨架左右側的骨架側板上,所述網斗骨架前后側的骨架面板的上邊緣設有鋸齒,在所述骨架面板中部設有擋板孔,在所述骨架面板上的左右兩側分別設有一排側邊孔,在所述網斗骨架底端外側設有一圈底邊孔。本實用新型通過拆卸或安裝不同的部件實現采樣模式的轉換,可以滿足不同的地質和底棲生物采樣需求,且模式之間轉換方便,既有效節約人力和時間成本,節省空間,又提高了綜合采樣效率,特別適合深海綜合科考航次調查。

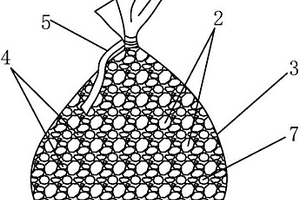

本實用新型涉及海洋生態養殖設備領域,具體的說是一種人工礁體,它包括網衣,網衣內部放置有貝殼、貝殼類生物及石塊,網衣的袋口通過繩索捆緊。本人工礁體選擇當地的牡蠣殼和活牡蠣,建造成本低、施工簡單便利,不改變海域基本地形地貌,未對當地海域、環境造成破壞;人工礁體布局合理,不影響藻類、貝類和海參的養殖和捕撈,形成不同季節的循壞養殖和出貨周期,為養殖項目方帶來顯著的經濟規模效益。本人工礁體在投放養殖海域后三個月內即可進行底播養殖,縮短了生態環境恢復和養殖周期,牡蠣礁體適應與多種海域地質環境,可根據實際情況進行調整。

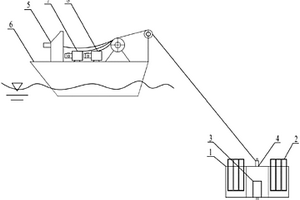

一種灘淺海沉積物強度原位檢測裝置,包括有充氣裝置與真空發生裝置的控制船,設有貫入裝置、液壓裝置的框架裝置,該框架裝置上的空氣壓力艙分別與充氣裝置和真空發生裝置相連??諝鈮毫ε撌菣M截面為圓形的圓筒狀皮囊且豎直設置,皮囊外還設有保護筒,保護筒表面設有排水孔,排水孔為橢圓形、V形或U形。其方法包括:框架裝置由船拖至目標點位靠白重沉入海底,以液壓貫入方式測試海床以下沉積物的強度,獲得觸探頭強度測試參數,根據各層土的強度值劃分測試點地層并定名,并確定灘淺海地基土的承載力和模量。本實用新型克服了大型調查船無法駛進的灘淺海區域進行海底沉積物強度原位測試的不足,可重復在不同海底區域進行地質勘測,大大降低了成本,提高了效率。

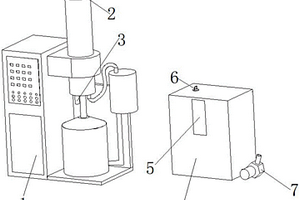

本實用新型涉及地質檢測技術領域,且公開了一種巖心快速洗油裝置,包括裝置本體和控溫箱,所述裝置本體一側的地面上固定連接有控溫箱,所述控溫箱內腔的頂端固定連接有分隔板一,所述控溫箱內腔的底端固定連接有分隔板二,所述分隔板一和分隔板二把控溫箱的內腔分為儲水區、降溫區和冷凝水放置區,所述儲水區頂端的一側固定連接有冷凝水回流管。該巖心快速洗油裝置,通過水泵的設置,水泵的工作可以把冷凝水放置區內的冷凝水泵至冷凝室內,冷凝水與溶劑蒸汽產生熱量交換,便于給溶劑蒸汽降溫,熱量交換后的冷凝水沿著冷凝水回流管進入到儲水區內,控溫箱內的水實現了重復使用,節約了資源。

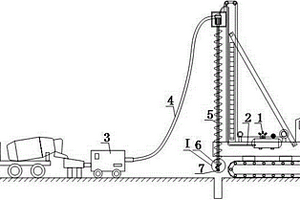

本實用新型提供一種長螺旋沖擊樁機,可以解決現有技術對于上部砂土層、下部巖層的地質條件,灌注樁入巖效率慢且不適用于堅硬巖層的問題。長螺旋沖擊樁機,包括長螺旋樁機、空壓機及空壓機管路、砼地泵及砼地泵管路,長螺旋樁機的中空螺旋鉆桿的前端安裝有沖擊器,沖擊器的前端安裝有合金鉆頭,空壓機管路一端所述空壓機,另一端位于中空螺旋鉆桿的中空空腔內連接沖擊器,砼地泵管路一端連接砼地泵,另一端連通中空螺旋鉆桿的中空空腔。本實用新型對長螺旋樁機的螺旋鉆桿上安裝沖擊器,且在沖擊器前端安裝合金鉆頭,通過高壓力空壓機為沖擊器提供動力,沖擊器帶動合金鉆頭沖擊堅硬巖石,實現長螺旋灌注樁入巖,入巖速度快、經濟、環保。
本實用新型公開一種自鎖嵌套式深水鉆井表層導管。所述自鎖嵌套式深水鉆井表層導管由吸力樁頂蓋、吸力樁筒體、防土塞肋板、下肋板、外導管、中導管、內導管、導管塞、錘桿導向架、導管固定裝置組成基本結構。本實用新型結合吸力錨技術與水下打樁技術設計自鎖嵌套式深水鉆井表層導管,可由工作船實現表層導管的批量安裝,作業效率高,具有明顯的技術和經濟優勢,筒型基礎與嵌套式導管結構型式可極大提升導管承載能力并有效解決深水鉆井易發生淺層地質災害的難題,尤其適合于深水天然氣水合物鉆采。

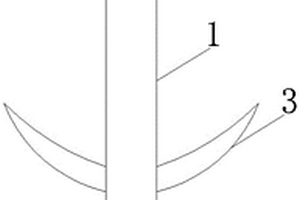

本實用新型涉及一種新型沖擊鉆錘頭打撈裝置,包括有柱狀的支撐軸、設置在支撐軸頂部的卸扣、設置在支撐軸上的多個插入部,卸扣呈半圓形,插入部為板狀且傾斜的設置在支撐軸的側壁上,插入部頂端具有逐漸收窄的尖角。1、此裝置選材廉價易得,制作過程簡單。2、此裝置操作方便,1~2次即可將錘頭提出,無需經驗,適用于任何地質條件,且不會對孔壁造成影響。3、該裝置打撈成功率高,且對施工人員沒有危險,比傳統方式節約成本。

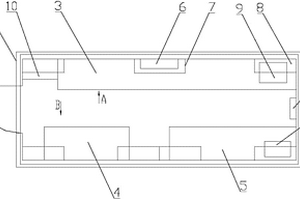

本實用新型旨在提供一種機動性能好,可在海洋或陸地上使用的海陸兩用移動實驗室箱體。包括標準集裝箱,實驗室箱體一端的中間位置設置有箱體門,實驗室箱體的中間位置為過道,箱體的一側:下部設有工作臺Ⅰ,工作臺Ⅰ上側的箱體上設有插座,靠近箱體門的位置設有清洗池,上部的兩端對稱設有吊柜,上部的中間位置設有空調,空調的下方設有物品架,中部的物品架的兩側對稱設有窗戶;箱體的另一側:下部設有工作臺Ⅱ和工作臺Ⅲ,上部兩端對稱設有吊柜,上部的中間位置設有吊柜,中間位置的吊柜下方設有物品架,中部的物品架的兩側對稱設有窗戶。本實用新型解決了現階段實驗室機動性能差的問題,為海洋勘探及陸地地質考察提供了良好的實驗環境。

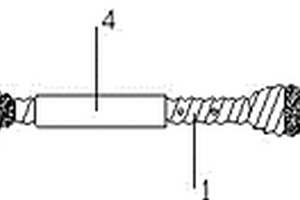

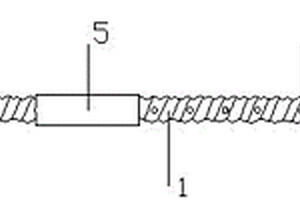

本實用新型專利是一種新型自進式抗滲摩阻力錨桿,屬于錨固工程領域,是一種支護裝置,主要應用于巖層含水、圍巖容易變形的地質,由錨桿體、高分子抗滲部、合金鉆頭、連接套、拱形墊板、螺母、止漿塞、堵漿塞組成,錨桿體的頭部設有合金鉆頭,桿身環繞自進螺紋,錨桿體桿體均布高分子抗滲部和注漿孔,并采用連接套連接加長錨桿體,桿體尾部由拱形墊板、螺母、止漿塞、堵漿塞組成,高分子抗滲部為變截面凸起,采用遇水膨脹材料制成,起防止錨桿體成為導水通道并增大錨桿摩阻力的作用。
本實用新型涉及地質技術領域,且公開了一種巖心夾持器,包括巖心夾持器本體,所述巖心夾持器本體的底部固定安裝有底板,所述底板的外側活動套接有底座,所述底座的底部通過軸活動套接有支撐板,所述支撐板內腔的前側開設有卡槽,所述卡槽的內腔活動套接有卡板。該巖心夾持器,通過底座與支撐板之間利用軸活動連接,且兩個支撐板之間利用卡板、伸縮桿和第一彈簧,便于將兩個支撐板撐開,利用支撐板的外側設有限位板,對兩個支撐板撐開的角度進行限制,方便對巖心夾持器本體進行支撐,同時也便于在需要運輸巖心夾持器本體時,將兩個支撐板之間的卡板、伸縮桿和第一彈簧拿掉,方便對巖心夾持器本體進行搬運。
本實用新型公開了一種邊坡支護結構,包括第一鋼柱,所述第一鋼柱的安裝在邊坡的端部,所述第一鋼柱的內側安裝有防護板,所述邊坡的上部堆砌有巖石堆積層,所述巖石堆積層的一端插接第二鋼柱,所述巖石堆積層的上部鋪設有砂礫層,所述砂礫層的上部鋪設有泥土層,所述泥土層的上部鋪設有防護沙袋,所述防護沙袋上部鋪設有防護網,所述防護網的上下兩端設有框架,兩端所述框架的上部設有壓合板,所述壓合板通過固定螺栓與所述框架連接,兩端所述框架的端部通過連接螺栓連接有固定卡環。本實用新型具有結構簡單、施工速度快、安全實用的特點,施工成本低,解決了軟、硬交接的不良地質支護難度大、成本高、施工速度慢等優點。
本實用新型涉及油田、石油實驗地質領域,尤其是一種適用于走滑斷層高溫構造模擬實驗的新型自鎖底板,它包括左外板、右外板、左取芯板、右取芯板、自鎖母連桿、自鎖子連桿,所述的左取芯板與右取芯板分別通過軸套螺絲與自鎖母連桿、自鎖子連桿連接,所述的左取芯板與右取芯板通過底部楔形導軌與左外板和右外板連接。它克服了傳統方法進行走滑斷層高溫構造模擬實驗時產生的非推力方向上位移、取芯時人為干擾的弊端。
本實用新型涉及建筑施工領域,尤其是一種素填土深基坑復合式土釘墻。其包括:素填土層、強風化石灰巖層、中風化石灰巖層、打入素填土層中的角鋼倒刺式鋼管土釘、打入強風化石灰巖層或中風化石灰巖層中的鋼花管樁、鋼腰梁、預應力錨桿和鋼筋網片,鋼腰梁連接于鋼花管樁上,預應力錨桿一端與鋼腰梁張拉鎖定,鋼筋網片連接于角鋼倒刺式鋼管土釘上,鋼筋網片上噴射有細石混凝土。復合式土釘墻彌補了土體自身強度的不足,提高了整體穩定性,更重要的是土釘墻受荷載過程中不會發生素土邊坡那樣的突發性塌滑。復合土釘墻支護兼備支護和截水效果,適用于復雜地質情況下深基坑開挖與支護施工,具有施工簡便、安全可靠、綜合性能突出等特點。
本實用新型公開了一種智能雙路恒流大氣采樣器,包括固定板,所述固定板的上表面放置有大氣采樣器主體,固定板的下表面通過阻尼軸承轉動連接有固定盤,固定盤的外表面轉動連接有支撐管,支撐管的內壁滑動連接有支撐桿,支撐桿的底端轉動連接有固定桿,固定桿的底端固定連接有吸盤,且固定桿的底端開設有收納槽,收納槽的內壁分別滑動連接有扦插桿和滑動桿。該智能雙路恒流大氣采樣器,通過設置螺紋柱與蝶形螺帽,便于調節扦插桿的位置,通過設置扦插桿,便于將整個裝置在地質較軟的地面進行固定,通過設置吸盤、固定桿、滑動桿、滑桿與活塞,便于將整個裝置固定在地面比較堅硬平整位置,從而使整個大氣采樣器具有方便固定的效果。
一種適用不同直徑巖芯的巖芯箱,屬于地質測量設備領域。為了解決現有的巖芯箱存儲空間利用率低,不能滿足更多尺寸巖芯存檔的問題。本實用新型包括箱體、箱蓋、卡扣組件、多根放置梁和多個樣品放置架,卡扣組件包括卡扣和卡槽,箱蓋設置在箱體的開口處,且箱蓋的一側與箱體的一側壁鉸連接,在箱蓋上與所述箱蓋的一側相對設置的另一側設置有卡扣,與所述箱體的一側壁相對設置的側壁上設置有卡槽,箱蓋與箱體通過卡扣組件卡扣連接,箱體上設置有卡槽的側壁與箱體底板鉸連接,多根放置梁上下并排設置在箱體上兩個相對設置的側壁內側,且多根放置梁與所述設置有卡槽的側壁垂直,多個樣品放置架的兩端分別搭接在兩側處于同一水平面的放置梁上。
本實用新型公開了一種極破碎圍巖雙噴錨復合式支護結構,包括外層噴錨結構、內層噴錨結構和襯砌結構三部分;外層噴錨結構包括初噴混凝土、外層錨桿和鎖腳錨桿,初噴混凝土與圍巖開挖面緊密相貼,外層錨桿與鎖腳錨桿從初噴混凝土內側環繞植入;內層噴錨結構包括復噴混凝土和內層錨桿,復噴混凝土位于初噴混凝土內側,與初噴混凝土緊密相貼,內層錨桿從復噴混凝土內側環繞植入;襯砌結構設于復噴混凝土內側,包括防水層和內部襯砌。本實用新型采用“噴錨-噴錨-襯砌”相結合的支護形式進行破碎圍巖的加固,封閉了圍巖中的裂隙,提高了支護結構的整體性,能夠控制不良地質圍巖的變形。
一種新型的便攜式旋槳流速傳感器,其獨特設計之處在于在現有流速傳感器的基礎上加設有導流筒和導流罩,大大增加了系統的抗干擾能力,有效提高了測量準確性。本實用新型結構簡單、使用輕巧方便、穩定可靠,廣泛適用于水文站、廠礦、環保監測站、陸源入海污水量監測、農田排灌、水文地質調查等部門在野外進行明渠流速流量現場測量領域中,應用前景廣闊。
