本實用新型公開了一種支護體系變形小的基坑支護結構,包括支護板,支護板一側設有可折疊組件,可折疊組件包括高度伸縮桿,支護板與高度伸縮桿相連接,支護板一側設有三腳架放置槽,三腳架放置槽一側設有三角固定支架,三角固定支架與三腳架放置槽相卡合,三角固定支架內部設有中間轉軸,中間轉軸外圍連接有支撐調節桿,支撐調節桿下設有支護底板,支護底板與支護板通過轉軸活動連接,支護底板內部設有若干個調節槽,本實用新型對現有技術做出了改進,能夠將基坑中的坑底在土質較為松散部分進行支護,解決了基坑側壁的壓力較大時,基坑支護結構的支撐效果較差的問題,而且還能調整支護面積和進行折疊,非常的實用,大大的提高了地質勘察的效率。
本實用新型公開了一種圍壓、孔壓條件下巖石三軸聲發射實驗裝置,包括軸向貫通的圍壓室缸筒,圍壓室缸筒頂部依次設置有軸向貫通的軸壓缸筒和將其頂部密封的頂蓋,軸壓缸筒內設置有沿軸向運動的軸向活塞;圍壓室缸筒內壁設置有圍壓室,圍壓室內腔中部從上至下依次設有上透水墊板、下透水墊板,上透水墊板、下透水墊板與圍壓室內壁圍成一個封閉的用于放置巖石試樣的測試室,上透水墊板與軸向活塞底部之間設置有壓頭,圍壓室內壁外側從上之下設置有多層聲發射監測裝置;軸壓缸筒底部由底蓋密封。本實用新型能夠有效的監測裂縫萌生、拓展的情況,能夠很好的結合實際的工程地質條件,模擬最佳的實驗室環境。

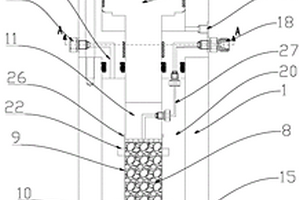

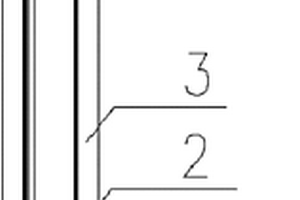

一種改進的地源熱泵高效“裸井”換熱器,包括:初始鉆孔壁(1),初始鉆孔壁(1)內設置有鋼套管(2),在初始鉆孔壁(1)與鋼套管(2)之間為漿料層(3),鋼套管(2)的下方設置有具有導入作用的保護擋板(5),鋼套管(2)內側靠近內孔壁設置有注漿管(4),注漿管(4)在鋼套管(2)底部設置一個三通,通過一個90°彎頭形成在套管底部對稱的兩個注漿口(6);鋼套管內部設置有潛水泵(7)及回水管(9),潛水泵(7)與抽水管(8)相連。其優點是:比常規地源熱泵埋管換熱器效率高3倍以上,消除了常規換熱器存在的冷熱不平衡現象;適用與不同地質條件,提高了效率,降低了地源熱泵系統的施工成本,縮短了工期。

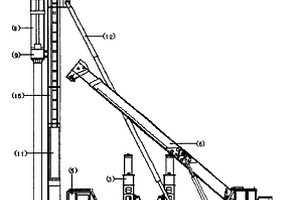

一種壓錘鉆振多功能樁機,包括機身1、行走船機構2、全液壓靜力壓樁機構3、動力系統4、控制室5、專用吊車6、液壓打樁錘機構或長螺旋鉆機構或振動樁錘8、9,其特征是:所述多功能樁機設置有一個多功能打樁架7,該多功能打樁架7包括:支承座10、桅桿11、斜撐油缸12、滑輪組13、多功能底座板14;支承座10的一端與桅桿的底端固定連接,其另一端經連接鉸座16接在機身的頭部或尾部;斜撐油缸的油缸端部與桅桿的上部耳座連接;斜撐油缸的活塞端部經銷軸與機身上的耳座連接。本實用新型集多種打樁形式于一體機構緊湊、構架簡明,使用方便、不受工程地質、施工環境的制約,且施工效率高、可大大降低施工和建筑單位的成本。

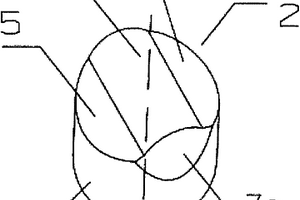

本實用新型提供了一種石油與天然氣、地質鉆井牙輪鉆頭用的牙齒,其特點是牙齒頂部帶有前勺形工作面(2)和后圓柱形或圓錐形凸面(3),牙齒的前勺形工作面與齒身圓柱面(1)及后凸面交叉形成彎曲的加強筋。這種結構一方面增加了勺形齒的強度,另一方面齒吃入地層時與地層是點接觸,提高了齒吃入地層特別是硬地層的能力。同時由于齒在結構上強度增加了,在齒材上可以采用更耐磨的硬質合金牌號,從而延長了齒的壽命。

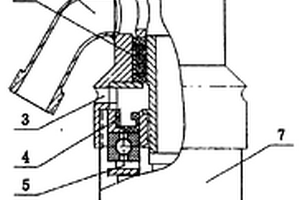

一種新型鉆探水龍頭,涉及一種地質鉆機上所用的鉆探水龍頭。進水彎頭(1)與外殼(7)為一整體,水龍頭芯(6)與外殼中部之間有U形密封圈(2),下部之間有軸承總成(5),軸承總成上部有骨架密封(4),其特征在于骨架密封(4)與U形密封圈(2)之間的外殼上開有泄水孔(3)。本實用新型在骨架密封與U形密封圈之間的外殼上開有泄水孔,出現漏漿時,循環漿經U形密封圈到下部時,就會被骨架密封阻止進入軸承總成,而經泄水孔排出到外殼外,使軸承總成始終在潔凈的環境中工作,有效防止漏漿泥沙對軸承總成的磨損,大大提高使用壽命。
本實用新型涉及一種用于石油、天然氣和地質鉆井孕鑲鉆頭的孕鑲齒,具體涉及一種多曲面齒冠的孕鑲齒。包括齒柱和齒冠,其特征在于所述的齒冠包括三個平行相交或基本平行相交的外凸圓弧面,在圓弧面的前端設置有斜切端面,所述的斜切端面與齒柱軸線的夾角為5°~35°。所述的三個平行相交或基本平行相交的外凸圓弧面包括一個中心圓弧面和左右兩個側向圓弧面,兩個側向圓弧面與中心圓弧面相交連接或由平面平滑過渡相連,中心圓弧面的曲率半徑小于或等于側向圓弧面的曲率半徑。本實用新型不僅能夠提高鉆頭鉆進軟硬夾層時的穩定性,擴寬孕鑲鉆頭的地層適用范圍,而且可以增強孕鑲鉆頭的破巖效率,延長齒和鉆頭的使用壽命。

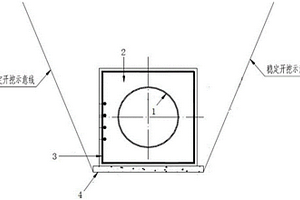

本實用新型涉及市政污水處理技術領域,為一種市政污水排放用滿包加固管,市政污水排放用滿包加固管,包括:埋設預開挖溝槽內的砼管,所述砼管外周包覆有鋼筋混凝土包管,所述鋼筋混凝土包管內埋設有外箍筋。該方案能適應不斷增長的交通需求,尤其是對特殊地質地段的管道埋設具有重要的指導意義。提高了市政污水管網的整體質量,為后續市政發展建設留有余地,具有良好的可持續發展性。在保證交通功能的前提下,減少了征地拆遷成本,降低了工程造價。達到了節能環保經濟的目的。

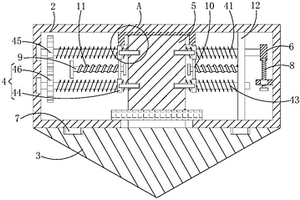

本實用新型公開了一種預制靜壓樁樁頭預埋連接件,屬于靜壓樁技術領域,包括樁體,所述樁體的底部焊接有預埋連接件本體,所述預埋連接件本體的底部活動連接有樁頭本體,所述預埋連接件本體的內腔設置有固定機構,所述樁頭本體的頂部栓接有固定板,所述固定板的兩側從上至下均開設有配合固定機構使用的第一卡槽,通過第一正反絲桿、第一螺紋套、第二正反絲桿、第二螺紋套、主動齒輪、從動齒輪和卡板的配合,使樁頭本體可以拆卸,同時便于使用者拆卸,使用者可以根據不同地質土層條件下的施工需要,更換樁頭本體,提高了使用者的工作效率,通過安裝板和第二卡槽的配合,進一步提高了固定板的固定效果,從而防止樁頭本體脫落。
本實用新型提供一種簡易水上浮式門吊,包括支撐平臺和門形吊架,支撐平臺包括縱向底座梁、橫向連接梁和多個浮箱,浮箱上端均設有縱向底座梁,橫向連接梁與縱向底座梁連接使多個浮箱連接形成整體,支撐平臺上設有門形吊架,門形吊架包括立柱和掛梁,掛梁下端設有掛座,掛座與起重滑輪組連接,卷揚機的起吊繩通過轉向裝置纏繞在起重滑輪組上,轉向裝置包括第一轉向滑輪和第二轉向滑輪,掛梁靠近其中一側立柱的一端設有第一轉向滑輪,支撐平臺上設有第二轉向滑輪,卷揚機的起吊繩依次穿過第二轉向滑輪和第一轉向滑輪。該門吊能夠解決現有技術中受水域通航、起吊能力及施工地質條件受限的技術難題,結構簡單,施工方便,可重復利用。

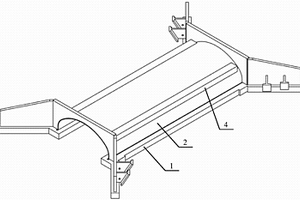

本實用新型公開一種多圓弧拱形波紋鋼板埋置式通道,該通道包括鋼筋混凝土基礎和弧形拱身,所述弧形拱身外側用回填層回填,所述弧形拱身的下端兩排拱腳分別固定于鋼筋混凝土基礎上,所述弧形拱身采用三種不同半徑的圓弧形波紋鋼板,包括半徑為RT的頂板、半徑為RC的上側板和半徑為RS的下側板,板間通過高強螺栓拼接,所述拼接處圓滑過渡。本實用新型可以根據通道的尺寸要求提供經濟的矢跨比,對地基承載力要求低,同時采用推力梁可提高拱肩處的截面剛度,便于拱腳線以上部分回填土的壓實。本實用新型可用于不良地質條件下替代傳統的鋼筋混凝土埋置式結構。

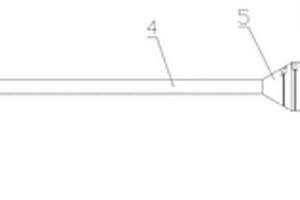

本實用新型提供了一種墜落式海底原位觸探裝置,包括:探頭、連接桿、配重塊和電子倉,探頭與連接桿的下端連接,配重塊和電子倉套在連接桿的上端。本實用新型可利用重力作為貫入驅動,無需傳統的液壓或電動等貫入機構,相應的取消了液壓泵站及控制管線等周邊單元,極大地簡化海底觸探設備構造。另外,整套裝置采用模塊化設計,結構簡單、可靠,方便拆裝,同時減小設備的重量和體積,實現了海底靜力觸探裝置的輕型化,且可以靈活的拆裝,方便維修保養和起吊運輸,適合在我國海洋地質勘察領域推廣應用。
一種小型升降平臺,包括模塊安裝平臺、安裝板、剪叉升降機構和升降驅動機構。模塊安裝平臺和安裝板上左導桿支架和右導桿支架之間安裝有導桿,導桿上套裝滑動支架。兩相對布置的上導桿和下導桿之間各布置一套結構相同的剪叉升降機構。驅動電機安裝在安裝板上,驅動電機的輸出端與絲桿傳動聯接。絲母桿安裝在絲桿上,絲母桿與升降連桿機構的滑動支架相連,帶動滑動支架沿導桿滑動,連接連桿和中間連桿聯動,實現模塊安裝平臺的升降。本實用新型小型升降平臺重量輕,體積小,具有靈活的升降功能,上升后的高度是收縮后的四倍多,適用于反恐防暴、勘探偵查、地質測量等特殊環境作業。
本實用新型涉及一種改進型巖心圖像高分辨率采集儀,屬地球物理及信息存貯技術領域。它由水平移動機構、皮輥水平移動機構、皮輥旋轉機構、臺面旋轉機構等構成,立柱上安裝的水平導軌機構通過滑塊連接塊與垂直自動升降機構裝接;垂直自動升降機構上安裝有巖心圖像采集組件;設備底座下部安裝有皮輥水平移動機構、皮輥旋轉機構和臺面旋轉機構。皮輥水平移動機構通過皮輥軸承座水平安裝的兩根皮輥通過調距同步帶與調距同步帶輪連接,形成同步移動;皮輥下方安裝有臺面旋轉機構。臺面可旋轉,利于掃描不規則巖心留存信息,適于在任何環境場合工作;解決了現有固定式巖心臺面無法旋轉易造成掃描遺漏,不利于野外環境收集和存儲地質巖心圖像信息的問題。

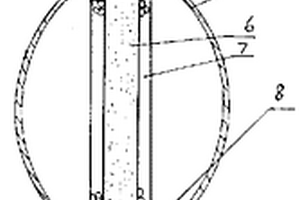

本實用新型涉及一種超磁致伸縮井中聲波發射換能器,屬于聲學換能器領域。它采用超磁致伸縮材料作超磁條,其上繞有線圈,其上、下端分別與壓塊和下蓋板相連,振幅條呈彎弧狀,沿圓周等間距排列,其上、下端均分別與上、下蓋板相固連,構成一燈籠式彎曲外殼兼幅射面,引出線圈兩端導線穿出下蓋板外。它具有頻率低、體積小、帶寬寬、余振短,穿透距離遠等特點,并且每次發射的重復性好,能較好地滿足地質和物探工程聲波發射的要求。
本實用新型公開了一種全新的鉆井用渦輪發電機。特別是一種能便于安裝在井下鉆柱上的鉆井用渦輪發電機。適合于石油地質鉆井中的井下發電給井下儀器配電的井下動力源。當鉆井用渦輪發電機隨鉆具下入井內后,開泵使鉆井液流動,流動的流體推動渦輪轉子(1)上的八翼螺旋體旋轉,帶動安裝在渦輪轉子(1)下部內中空上的永磁(3)一起轉動,由于定子(4)的上端裝有滑動軸承副(4)與渦輪轉子(1)中空的上端安裝的上滑動軸承副(2)相配,定子(4)的中端與渦輪轉子(1)中空的下端安裝的下滑動軸承副(5)相配,形成互動不受影響。永磁(3)轉動與定子(4)不動形成相對運動切割磁力線,定子(4)上產生電流并被送到定子(4)下端的圓筒內的充電穩壓電路(6),經充電穩壓電路(6)的作用向外輸出穩壓直流電。
本實用新型涉及一種用于石油、地質等鉆探領域的牙輪鉆頭,尤其涉及一種表面覆有合金涂層的牙輪。它包括有一鋼制的牙輪基體,其不同之處在于在鋼制牙輪基體的外表面噴涂碳化鎢合金涂層。鋼制牙輪基體表面可先滲有滲碳淬火層,碳化鎢合金涂層的厚度為0.1—0.5mm。本實用新型可在牙輪外表面形成一致密保護層,表面硬度HRC≥76,能有效地增強牙輪表面硬度和耐沖蝕能力。
一種建筑施工用鉆地機構,包括第一鉆頭和組合上蓋,第一組裝蓋的中部設置有第二組裝蓋,鉆頭管身的底部設置有底部小鉆頭,第二組裝蓋的內部固定安裝有第一鉆頭,安裝頭固定安裝在第二組裝蓋的內部。本建筑施工用鉆地機構,第一組裝蓋和第二組裝蓋一體成型,轉動時兩者實現同步同向轉動,底部小鉆頭傾斜安裝在鉆頭管身的底部,并均勻分布在鉆頭管身的底部四周,底部小鉆頭的尖頭部分對外,旋轉時可以有效鉆開土地,本裝置設置了第一鉆頭和第二鉆頭兩個鉆頭,一長一短,長的先接觸到地面進行碎石,短的后接觸到地面進行鉆地,二者相互配合,碎石完成后,給后面的鉆地帶來便利,使復雜地質的鉆地變得簡單。

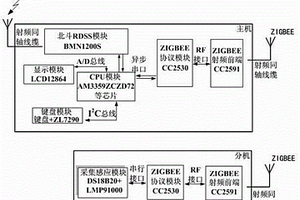

本實用新型屬于無線通信領域,具體為一種基于北斗RDSS系統和ZIGBEE的無線遠程數據采集系統,包括主機和若干分機,所述主機包括北斗天線、北斗RDSS模塊、CPU模塊、ZIGBEE協議模塊、ZIGBEE射頻前端、ZIGBEE天線、鍵盤模塊以及顯示模塊,所述分機包括ZIGBEE天線、ZIGBEE射頻前端、ZIGBEE協議模塊以及采集感應模塊。本實用新型可在地質條件復雜、自然環境惡劣、突發災害而導致沒有有效公共移動網絡覆蓋的情況下,利用我國自主北斗RDSS系統的短報文功能及內部組建的ZIGBEE無線網絡,實現石油、電力等行業的遠程監測數據采集。

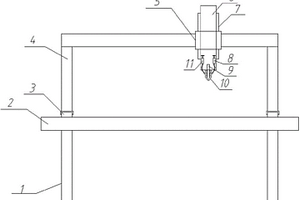

本實用新型提供了一種礦物粉料增材制造裝置,包括底座、制造平臺、XYZ三軸移動機構和噴料系統,制造平臺安裝于底座上,噴料系統通過XYZ三軸移動機構驅動并且位于制造平臺上方,噴料系統包括噴料系統安裝板、粘結劑供料單元、催化劑供料單元和礦物粉料供料單元,礦物粉料供料單元包括電動推桿、針閥軸和礦物粉料供料槍,電動推桿安裝于針閥軸上端并且與針閥軸固連,針閥軸位于礦物粉料供料槍的腔體中;本實用新型使用礦物粉料進行增材制造,降低了制造成本,并對傳統的粉料增材制造方法做了改進,提高了制造效率,降低了制造實體后處理的難度,可制造大型的地質地貌模型、三維地形圖以及人造景觀模型等。

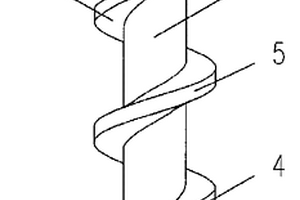

本實用新型涉及一種用于地基施工領域與旋轉鉆孔樁機配置使用的螺紋樁成樁鉆頭,該鉆頭尤其適于與噴粉樁機配置使用。它包括有中空的鉆頭體,鉆頭體下端設有鉆頭尖和出料口,鉆頭體外周設置外螺紋,其特征在于所述的外螺紋前端設有向前收縮的導入段;外螺紋尾端設有向后收縮的導出段;還可在外螺紋上方的鉆頭體外周安設滾壓圓盤。本實用新型的有益效果在于:1.結構設置合理,切入土層阻力小,功耗低;2.可完成不同類型的螺紋樁、螺桿—螺紋樁,較廣泛地運用于不同地質條件和建筑物基礎;3.成樁質量穩定,無碎狀土屑剝落,不存在塌孔、縮徑,孔底虛土等質量事故;4.成樁過程無泥漿、廢棄土排放;無震動、噪聲污染。

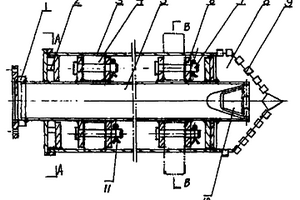

一種擠壓變徑鉆具,由外套、空心芯管、和在鉆具旋轉過程中可打開、收回的變徑機構組成,空心芯管裝在外套中,變徑機構設置在外套和空心芯管之間;外套頂端設置有與鉆桿配接的鉆具法蘭,頂端設置有刀刃及硬質合金刀片,空心芯管的底端有錐體式砼門。將本實用新型通過鉆具法蘭與鉆機連接,當鉆機正旋時,鉆進,在要求變徑時,鉆機反轉、提升,這時變徑機構打開,達到變徑擠壓鉆孔的目的;鉆機正轉時,變徑機構又收回。本實用新型可根據地基的地質報告,在最大的承載力地段上變徑,這樣大大提高了單樁的承載力,同時降低了工程造價。

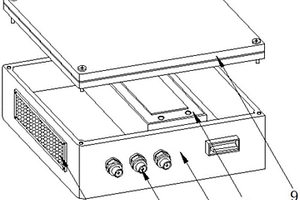

本實用新型公開了一種多通道雷達幅相自動校正裝置,包括外殼和校正裝置本體,所述校正裝置本體的內部與外殼的右側之間設置有導熱機構,所述導熱機構包括電機,所述校正裝置本體內壁的底部固定連接有第一導熱片,本實用新型涉及地質勘測設備技術領域。該多通道雷達幅相自動校正裝置,通過第一導熱片和第二導熱片將校正裝置內的熱量傳導至多個導熱桿上,導熱桿將熱量傳導至雷達外部的第一散熱片上,同時第一散熱片將熱量散布至散熱板和第二散熱片上進行散熱,便于對校正裝置內部的熱量導出,散熱效果好,同時電機帶動扇葉進行轉動,加快第一散熱片、散熱板和第二散熱片散熱的效率,使得校正裝置內部溫度不易過高,保證校正的精度。

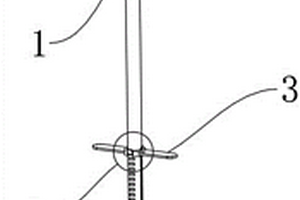

本實用新型公開了一種工程勘察設計用土壤取樣裝置,具體涉及交通土壤探測器械領域,包括土壤取樣器和采集外管,所述采集外管焊接在土壤取樣器的下端,所述土壤取樣器內套設有拉桿,所述采集外管內套設有收集內管,所述拉桿底端焊接在收集內管上,所述收集內管底端焊接有轉軸,所述轉軸底端鉸接連接有閉合防漏板;通過采集外管、拉桿、握持件、收集內管、第二滑槽、滑柱、套桿、彈簧、鉸接組合桿、轉軸和閉合防漏板的相互配合,使得操作人員在對圖樣進行取樣時由于土地質地松軟度不同可能導致土壤樣本掉落采樣結果不完整的問題得到有效解決,不僅保障了該取樣裝置能夠正常運作,還有效提高了該取樣裝置的使用效率。

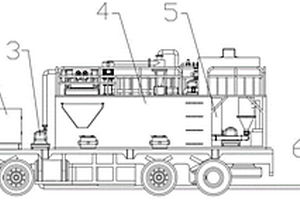

本實用新型提供一種車載式泥漿凈化調配系統,涉及地質勘探技術領域;車載式泥漿凈化調配系統包括:運輸卡車、井口抽漿泵、泥漿凈化調配系統、井口圍堰、第一液位傳感器和控制器;井口抽漿泵設置在運輸卡車上;井口抽漿泵的進料口通過抽漿管路與井口圍堰的內部連通,出料口與泥漿凈化調配系統連通;抽漿管路的兩端分別與井口圍堰和井口抽漿泵可拆卸連接;第一液位傳感器設置在井口圍堰的內側壁上,用于檢測井口圍堰內泥漿的液位;泥漿凈化調配系統設置在運輸卡車上;控制器設置在泥漿凈化調配系統上,并分別與第一液位傳感器和井口抽漿泵電性連接;本實用新型能夠方便的轉移運輸,且可通過井口圍堰收集鉆井中的泥漿,使用方便。
本申請涉及一種延長使用壽命的PDC鉆頭,屬于石油、天然氣地質鉆探用PDC鉆頭技術領域,包括:鉆頭體,該鉆頭體的端面上固定有多片主刀翼和多片副刀翼,多片主刀翼的輪廓線均凸出于多片副刀翼的輪廓線;沿鉆頭體的旋轉方向,多片副刀翼中至少有一片副刀翼的輪廓線與其它副刀翼的輪廓線互不重合,主刀翼和副刀翼上均設有前排切削齒和后排切削齒,前排切削齒的輪廓線凸出于后排切削齒的輪廓線。本申請的主刀翼上的切削齒出現磨損后,位于副刀翼上的切削齒逐漸露出并接觸地層開始刮削地層,起到延長PDC鉆頭使用壽命的作用。當主刀翼和副刀翼上的前排切削齒出現磨損后,后排切削齒逐漸露出并接觸地層開始刮削地層,進一步延長了PDC鉆頭使用壽命。
