廣東廣州有色金屬功能材料技術理論與應用

印刷組合物及其應用 1124

 0

一種印刷組合物及其應用，該印刷組合物包含功能材料和溶劑組合物，該溶劑組合物包括第一溶劑和第二溶劑，第一溶劑的沸點T1小于第二溶劑的沸點T2，第一溶劑的表面張力δ1大于第二溶劑的表面張力δ2，且δ1?δ2≥2dyne/cm。

木聚糖試紙及其制備方法 1084

 0

本發明屬于功能材料技術領域，具體公開了一種木聚糖試紙及其制備方法。所述的制備方法包括以下步驟：配制木聚糖標準溶液和不同梯度的木聚糖溶液；標定木聚糖酶標準品活力，并配制不同濃度梯度的木聚糖酶溶液；將不同濃度梯度的木聚糖酶溶液分區涂覆在中速定性濾紙上制得試紙I；將另一張基紙浸漬在配制好的顯色劑中，浸勻晾干，表層涂覆一層氧化鈣，制得試紙II；試紙I和試紙II疊合，即為木聚糖試紙。將制備好的試紙在不同濃度梯度的木聚糖標準溶液中反應顯色，拍照制備比色卡，通過對比比色卡能夠得知所測樣品木聚糖濃度。本發明的制備方法簡單，易于操作，適于工業化生產；所得產物能夠有效對木聚糖樣品進行檢測，具有良好的應用前景。

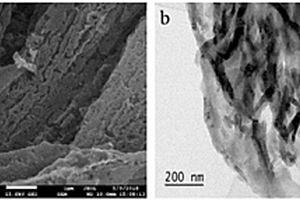

可用于處理含染料廢水的吸附劑及其制備和應用 887

 0

本發明屬于功能材料領域，公開了一種可用于處理含染料廢水的吸附劑及其制備和應用。所述制備方法為：將預氧化石墨烯固體與高錳酸鉀先后加入到濃硫酸中，通過機械攪拌得到分散均勻的懸浮液；然后加入去離子水和微晶纖維素進行反應，得到所述可用于處理含染料廢水的吸附劑氧化石墨烯/納米微晶纖維素復合材料。本發明制得的氧化石墨烯/納米微晶纖維素復合材料對染料的吸附能力相比氧化石墨烯有了很大的提高，尤其對于低濃度染料(＜100mg/L)的吸附效果非常明顯，而且制備工藝簡單，易于操作。

碳摻雜發光介孔二氧化硅及其制備方法與應用 1225

 0

本發明屬于功能材料技術領域，公開了一種碳摻雜發光介孔二氧化硅及其制備方法與應用。所述方法為：(1)將表面活性劑、強酸以及水攪拌混合均勻，得到混合溶液；(2)在攪拌的條件下，向混合溶液中滴加正硅酸乙酯，恒溫反應，晶化，洗滌，干燥，得到固體產物；(3)將固體產物置于管式爐中進行煅燒，得到碳摻雜發光介孔二氧化硅。所述材料具有強光致發光性能，無需引入外源發光中心，生產成本低、無金屬污染、生物相容性良好且環境友好；同時所述材料比表面積大，高孔容，孔徑大小在一定范圍內可控，顆粒單分散性好，在藥物吸收和緩釋、生物成像、光學檢測等領域應用前景廣闊。

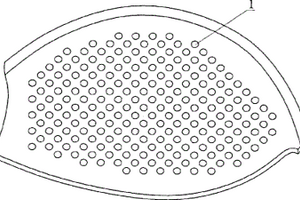

硅橡膠胸罩墊 976

 0

本發明涉及一種女士胸部護理保健品,特別一種硅橡膠胸罩墊,其特征是以硅橡膠為基礎材料,可加入不同的功能材料粉末,經混合均勻后,采用模壓或注射成型工藝,制成具有網狀小孔的并,具有產生負離子功效或殺菌功效或花粉保健功效的胸罩墊,該胸罩墊還具有親膚性強、對人體無毒,質地柔軟、彈性和手感好,并具透氣性強、耐老化,清洗和攜便方便,使用過程中倍感舒適通爽,適合于用普通材料制成的胸罩使用。

基于超浸潤的微透鏡陣列芯片及其制備方法和相關適配體傳感器 846

 0

本發明屬于功能材料技術領域，公開了一種基于超浸潤的微透鏡陣列芯片及其制備方法和相關適配體傳感器。制備方法包括步驟：在燒杯中加入聚酯丙烯酸，持續攪拌下加入甲基丙烯酸羥乙酯和TPO引發劑，攪拌均勻后得到漿料；采用3D打印微液滴技術將漿料滴在基于超浸潤技術制備的不同浸潤表面；用紫外燈照射固化得到一系列的微透鏡陣列芯片。適配體傳感器包括上夾片、PDMS膠體、載玻片、墊圈和下夾片，PDMS膠體安裝于上夾片下方，墊圈安裝于下夾片上方，PDMS膠體和墊圈夾著載玻片；上夾片和PDMS膠體為中空結構，PDMS膠體的下表面邊緣凸起與墊圈匹配。本發明可實現簡單快捷、定制化地制備光學參數可控的微透鏡陣列芯片。

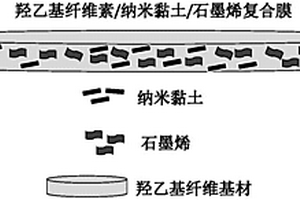

羥乙基纖維素/納米黏土/石墨烯復合膜及其制法與應用 892

 0

本發明屬于功能材料技術領域，具體涉及一種羥乙基纖維素/納米黏土/石墨烯復合膜及其制法與應用。所述復合膜的制備方法包括以下步驟：將羥乙基纖維素加入水中溶解，再加入黏土，高速攪拌，得到混合均勻的羥乙基纖維素黏土分散液，隨后加入石墨烯，攪拌后得到均一混合液，然后干燥，制得羥乙基纖維素/納米黏土/石墨烯復合膜。本發明制備的羥乙基纖維素/納米黏土/石墨烯復合膜制備方法制備工藝簡單，易操作，適于工業化生產，而且綠色環保，易于降解，有效解決塑料制品帶來的白色污染，降低生態環境壓力，可用于材料包裝、消防、傳感器等領域，有良好的應用前景。

低密度脂蛋白吸附微球及制備方法和吸附材料 1454

 0

本發明屬于生物纖維及功能材料技術領域，具體涉及低密度脂蛋白吸附微球及制備方法和吸附材料。所述低密度脂蛋白吸附微球包括載體，所述載體上偶聯有疏水功能基和類肝素，所述載體、類肝素與疏水功能基的質量比為1：(0.1～0.5)：(0.1～0.5)，所述疏水功能基由δ?生育酚和α?生育酚組成，其中，所述δ?生育酚的含量不超過5～8wt％。本發明提供的低密度脂蛋白吸附微球對全血中LDL具有高度的吸附選擇性，對LDL的吸附率可達到95％以上，更重要的是對紅細胞損傷低，且紅細胞減少率僅在3.21％，同時，過濾速度快，成本低，適于大范圍推廣應用。

納米晶摻雜玻璃光纖及其制備方法 989

 0

本發明屬于光功能材料領域，公開了一種納米晶摻雜玻璃光纖及其制備方法。所述方法為：(1)將除羥基的納米晶分散在溶劑中，超聲處理，得到納米晶/溶劑；(2)將低熔點玻璃進行拉制，得到玻璃絲；(3)將玻璃絲依次排列于模具中，每排滿一層，涂一層納米晶/溶劑，模具排滿后，將涂有納米晶/溶劑的玻璃絲進行烘干處理，通入保護性氣體并進行保溫處理，再置于熱壓爐中進行熱壓處理，得到玻璃體；(4)將玻璃體沿著垂直于玻璃絲軸向的方向進行切割，拋光加工成圓柱形玻璃棒，再進行拉絲處理，得到納米晶摻雜玻璃光纖。本發明可有效去除光纖中氣泡，羥基；所制備的光纖熱穩定好，納米晶排布均勻可控，提高了光纖的發光強度以及量子效率。

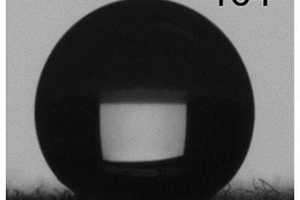

有機硅超疏水涂料及基于其的超疏水涂層與應用 1367

 0

本發明屬于功能材料技術領域，公開了一種有機硅超疏水涂料及基于其的超疏水涂層與應用。本發明涂料包括以下質量份數的原料：正硅酸四乙酯2.0?5.0份，端羥基封閉劑2.0?6.0份，二氧化硅粒子0.05?0.5份，催化劑適量。本發明涂料中的正硅酸四乙酯和端羥基封閉劑以及二氧化硅表面的羥基發生水解縮合反應，在基材表面原位構建具有低表面能和剛性結構的納米復合粗糙結構，既有效降低了基材界面的表面張力，又增加了界面粗糙度，所得的涂層具有優異的透光性、耐磨性、耐腐蝕性，并能實現持久的超疏水效果，水接觸角可達164°，經100次洗滌后仍能保持較好的超疏水性能，極大提升了基材的疏水性和耐久性。

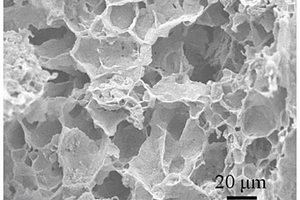

光熱驅動型形狀記憶多尺度孔納米復合生物支架及其制備方法 1485

 0

本發明屬于智能材料、納米復合功能材料及生物醫用材料技術領域，公開了一種光熱驅動型形狀記憶多尺度孔納米復合生物支架及其制備方法。本發明方法包括以下步驟：(1)利用低分子量帶羧端基聚乳酸對氧化石墨烯進行疏水改性，得到疏水改性的氧化石墨烯；(2)把疏水改性的氧化石墨烯、可生物降解形狀記憶聚合物、流變劑加入有機有溶劑中組成油相；把水加入油相中，混合乳化，得到油包水型黏稠皮克林乳液；(3)以油包水型黏稠皮克林乳液為墨水，采用擠出式3D打印獲得三維多孔乳液支架，干燥，得到復合生物支架；其由多尺度孔組成，孔隙率為65?95％；加熱或近紅外光照射兩種刺激下均有良好形狀記憶性能，在組織工程領域有良好的應用前景。

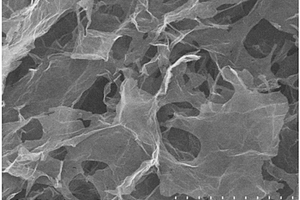

改性三維石墨烯復合材料及其制備方法與應用 731

 0

本發明屬于環境功能材料和水處理技術領域，具體涉及一種改性三維石墨烯復合材料及其制備方法與應用。該方法將聚丙烯酰胺、β?環糊精與氧化石墨烯混合，然后通過一步化學還原法合成改性三維石墨烯復合材料。該材料具有三維孔結構和豐富的官能團結構，避免了二維石墨烯的團聚問題，可顯著提高吸附劑對水中抗生素的吸附性能。其制備方法簡單，條件溫和，所用的改性材料都屬于綠色化學試劑，整個過程中不產生二次污染，制備的吸附劑對環境無毒害作用。將該材料用于去除水中的環丙沙星，成本低且去除率高達73.63％，所用三維石墨烯能簡單快速的從溶液中分離，易于回收利用。

網狀交聯凝膠及制備方法和應用 858

 0

本發明涉及功能材料制備及污水處理技術領域，且公開了一種網狀交聯凝膠、制備方法及應用，該凝膠由以下原料制成：水、組分A、組分B、堿性溶液、氯化鈣溶液、戊二醛溶液，其中按照以下配比：150mL水、4g組分A、0.05～1組分B、0.5～2mol/L堿性溶液、3～5％氯化鈣溶液以及0.01～0.1mL/L戊二醛溶液；所述的組分A為過渡金屬離子和過渡金屬氰化物，組分B為多糖醛酸和多糖。本發明提供的磁性網狀交聯凝膠可一次性去除廢水中97％的鉈，經過第二次吸附基本可以實現水體無害化處理，可將廢水中的鉈降至2μg/L以下，并且鉈可實現資源化利用，脫附后的磁性網狀交聯凝膠可實現再生，避免產生危廢或二次污染。

利用不同殼層材料降低烷烴類相變微膠囊過冷度的方法及其制成的微膠囊和應用 782

 0

本發明屬于功能材料制備技術領域，公開了一種利用不同殼層材料降低烷烴類相變微膠囊過冷度的方法及其制成的微膠囊和應用。該方法按照以下步驟：先制備出中間相、連續相和收集相，再將分散相、中間相和連續相通過注射泵分別進入微流控芯片中，分散相、中間相、連續相分別從小尖嘴玻璃毛細管、第一封閉蓄液槽和第二封閉蓄液槽通入微流控芯片；分散相從小尖嘴玻璃毛細管流出，被中間相包裹后，在連續相的流動下流入小玻璃毛細管，中間相中的引發劑受紫外燈輻射引發殼層材料進行聚合反應，形成薄膜層將相變材料包裹，干燥后得到相變微膠囊。實現了對相變微膠囊粒徑控制以及降低過冷度的精確控制，適用于相變微膠囊的工業生產。

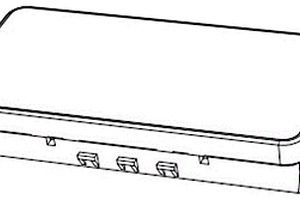

基于NB-IoT技術的智能電子價簽 1100

 0

本發明公開一種基于NB?IoT技術的智能電子價簽，包含PCBA、殼體、電源、天線、顯示屏、面板，其中PCBA、天線、顯示屏、面板依次連接并固定于殼體上，其中電源于殼體連接。從硬件結構設計及功能材料設計上使得本電子價簽在功能上更加穩定，結構上更加的簡潔，降低實施難度及成本，增強設備性能。

紅色固態熒光碳點及其制備方法和應用 1010

 0

本發明屬于功能材料領域，公開了一種紅色固態熒光碳點及其制備方法和應用。該制備方法是以芳香族的酸與胺為原料，通過一步水熱法直接合成碳量子點，碳量子點粉末的產率為44.89％?75.80％，量子效率為2.54％?15.86％。紅色熒光有機玻璃是通過本體聚合法制備PMMA，在PMMA預聚的過程中，摻入質量分數1％?30％的碳量子點粉末組裝而成的。本發明填補了碳量子點沒有紅色固態發光的空缺。本發明操作簡單，綠色環保，成本低，工藝條件易于實現，得到的碳量子點具有高產率、與有機玻璃良好的相容性，碳量子點與有機玻璃組裝得到的紅光玻璃片可與青光LED芯片復配組裝成白光LED。

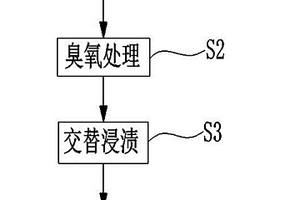

疏水礦化廢棄纖維吸附材料的制備方法 732

 0

本發明提供了一種疏水礦化廢棄纖維吸附材料的制備方法，具體包括：廢棄纖維的預處理、臭氧處理、交替浸漬和礦化廢棄纖維的疏水改性等步驟。本方法以廢紙、廢毛衣、廢純棉衣服中的一種或多種為原料，通過對纖維進行臭氧處理接枝上聚丙烯酸，提供鈣離子附著點，隨后加入碳酸鈣作為介質實現聚合物材料的疏水化改性，制作過程避免使用毒性高的化學試劑，在構建環境安全功能材料方面更具優勢。改性得到廢棄纖維對多種油類均具有較高的吸油率和持油率，吸附性能較好。所制得的吸油材料具有環境友好，成本低廉，制備方法簡單，在油水污染物處理方面具有潛在應用價值。

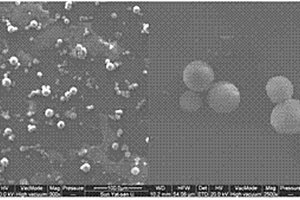

摻鋅碳酸鈣微球及其口腔護理產品與制備方法 1114

 0

本發明涉及一種摻鋅碳酸鈣微球及其口腔護理產品與制備方法。摻鋅碳酸鈣微球的鋅含量為0.1-10%，另外提供了一種摻鋅碳酸鈣微球的制備方法，以及摻鋅碳酸鈣微球的應用。上述摻鋅碳酸鈣微球可作為一種新型的多功能材料，用于其他口腔護理產品，所制備產品方法簡單、安全性高、效果長久，同時發揮著摩擦劑、抑菌劑、功能成分緩釋劑多重功效，能長時間保護口腔環境。

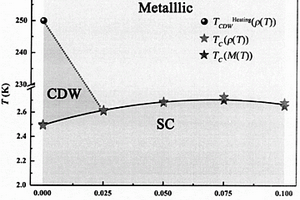

新型含銦過渡金屬碲化物超導材料及其制備方法 996

 0

本發明涉及一種新型含銦過渡金屬碲化物超導材料及其制備方法，屬于量子功能材料制造技術領域。其制備方法是傳統高溫固相法，通過將相應化學計量比的Cu，Ir，In，Te充分研磨后抽真空密封在石英管中，然后把密封的裝有原材料的石英管放入爐子中，在800℃燒結120h，得到CuIr2?xInxTe4(0≤x≤0.1)的多晶粉末。通過綜合物理性能測試系統(PPMS)來測試其物性，通過測量其電導率、磁性性質、上下臨界磁場等物理性質，深入考察目標材料的超導物性。這是首例報道的新型準二維銦摻雜的過渡金屬碲合物超導材料。通過合成此類化合物超導材料，為過渡金屬硫化物超導材料的家族增加了新的成員，并助于人們理解高溫銅基或鐵基超導的物理性質。

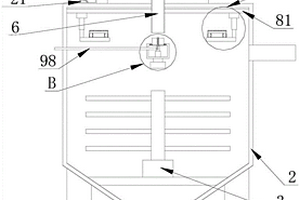

防霉抗菌劑生產用加料裝置 693

 0

本發明涉及防霉抗菌劑功能材料制備技術領域，常見出料管的內壁和外壁會附著有大量的藥物顆粒，如果不及時將氣態區四處飄散的藥物以及出料管內壁的藥物及時清理，其會對下一次的藥物混合作用造成影響，本發明公開了一種防霉抗菌劑生產用加料裝置，包括支撐架、工作罐、攪拌裝置、進料箱；進料箱，設置于工作罐的頂部，其頂部連通有進料管，其底部連通有出料管；抽氣裝置，安裝于工作罐的外壁頂部，與工作罐內部連通，能夠抽取工作罐內的氣體；清理裝置，能夠對出料管進行清理；本發明可快速地將工作罐內氣態區中四處飄散的藥物抽走，以免四處飄散的藥物沉淀并附著在出料管或工作罐內，以便于降低對下次藥物混合作用所產生的不良影響。

介孔類石墨相氮化碳及其制備方法和應用 1198

 0

本發明屬于功能材料領域，公開了一種介孔類石墨相氮化碳及其制備方法和應用。本發明利用銨鹽作為致孔劑以及水熱誘導劑，三聚氰胺作為前驅體，制備出可控介孔g?C₃N₄。銨鹽在水中水解，提供酸性環境，而三聚氰胺在酸性的條件下部分轉化為三聚氰酸，三聚氰胺與三聚氰酸通過分子之間的氫鍵連接形成超分子，然后焙燒超分子，在焙燒的過程中超分子中的三聚氰酸分解產生大量氣體(作為氣泡模板)同時在留下空缺位使三聚氰胺在熱縮聚形成氮化碳過程中產生豐富的孔結構，水熱處理殘余的氯化銨也起到了氣泡模板的作用，最終得到高催化性能的介孔類石墨相氮化碳。

高吸油聚丙烯腈中空活性碳纖維及其制備方法 1463

 0

本發明屬于功能材料技術領域，公開了一種高吸油聚丙烯腈中空活性碳纖維及其制備方法。所述方法為：將聚丙烯腈溶解于DMF中得到聚丙烯腈/DMF溶液，將溶液脫氣后進行干-濕法紡絲，得到聚丙烯腈中空纖維，將其在去離子水中浸泡預處理，預處理后的聚丙烯腈中空纖維升溫至230～250℃預氧化1～3h，然后在氮氣氣氛下升溫至550～600℃炭化1～1.5h，最后在二氧化碳氣氛中升溫至800～1100℃活化1～4h，得到高吸油聚丙烯腈中空活性碳纖維。所得聚丙烯腈中空活性碳纖維吸油倍率高，易于回收和重新利用，可廣泛運用于原油泄漏處理、廢油回收及浮油處理等行業。

黃綠色余暉材料及其制備方法 778

 0

本發明公開了一種黃綠色余暉材料及其制備方法，涉及無機功能材料領域。黃綠色余暉材料的化學通式為：Ca2?x?yMgSi2O7：xEu2+,yDy3+，其中x＝0.005?0.015,y＝0.01?0.08；制備方法為：根據余暉材料的化學通式中化學組成稱取相應元素的氧化物或金屬鹽原料；將稱量好的原料混合后球磨處理，干燥后獲得前驅體；將前驅體在氣氛環境下煅燒處理，再次球磨處理后即得余暉材料。本申請以稀土離子Eu2+和Dy3+作為發光中心，可以由日光激發，避免對人體造成損害，從而滿足大規模的應用，黃綠色余暉材料發光穩定好且余暉發光時間長，可以應用于涂料或商品標記等方面。

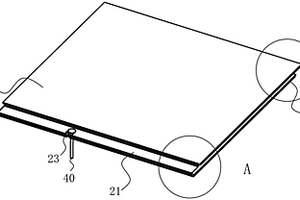

裝配式內飾板結構 918

 0

本發明公開了一種裝配式內飾板結構，包括第一結構；第二結構，設置在第一結構的下表面，第二結構與第一結構錯開，第二結構包括結合部和凸出部，在豎向投影面上，凸出部越過第一結構，結合部與第一結構重合；連接結構，分別設置在結合部和凸出部上；安裝位，設置在凸出部上；此裝配式內飾板結構通過設置第一結構和第二結構錯開，確保裝配時凸出部可與另一塊裝配式內飾板的結合部連接后，拼接縫會落在凸出部上，保證了在施工過程無需往拼接縫處填埋過多的多功能材料，簡化拼接過程，并且在拼接后依然能有完好的功能效果，提高了拼接質量。

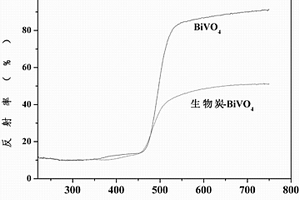

生物炭復合光催化材料的制備方法 1129

 0

本發明公開了一種生物炭復合光催化材料的制備方法及應用，屬于環境功能材料領域。BiVO4是一種良好的光催化材料，但其對有機污染物的親和性不強，不利于高效降解有機污染物。本發明在BiVO4的制備過程中摻入生物炭，堿性條件下在高壓反應釜中制備生物炭?BiVO4復合材料，后在訂制的可見光反應器中加入羅丹明B，以復合材料為催化劑在氘燈光源下進行傳質。結果表明摻入生物炭后，復合光催化材料對可見光的吸收率提高，且可強化催化材料對有機污染物的吸附。該復合材料一方面提高光催化材料對有機污染物的吸附性能，另一方面是增加光催化材料對可見光的利用，從而提高BiVO4材料對有機污染物的光催化降解效能。

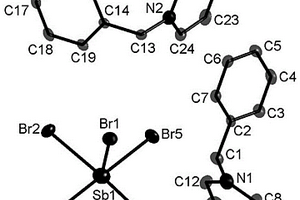

溴化銻酸鹽新型發光材料、發光薄膜及其制備方法 1173

 0

本發明屬于功能材料技術領域，具體涉及溴化銻酸鹽新型發光材料，即五溴合銻酸芐基取代吡啶鹽，為五溴合銻陰離子和芐基取代吡啶類陽離子組成的化合物，其制備方法包括以下步驟：（1）將一定量芐基溴和取代吡啶鹽置于容器中，加入溶劑溶解，加熱進行反應，再進行濃縮、干燥，得到油狀物；（2）將一定量Sb₂O₃溶于氫溴酸中，再加入一定量步驟1所得油狀物，加熱進行反應，然后進行過濾，將所得濾液濃縮得到晶體，即得，并可進一步采用靜電紡絲工藝制備發光薄膜。本發明溴化銻酸鹽新型發光材料及發光薄膜在365nm紫外光照射下展示出良好的橙紅色熒光效果，是性能優異的光學材料。本發明制備方法操作簡便、產率高，節約成本，應用范圍廣，利于工業化推廣。

可溶解鋁合金材料、其制備方法及壓裂球 1364

 0

本發明公開了可溶解鋁合金材料、其制備方法及壓裂球，涉及金屬功能材料技術領域?？扇芙怃X合金材料，以質量百分比計包括以下成分：Ga 0.01～6.0％、In 0.01～5.5％、Sn 0.01～6.0％、Zn 0.01～7.0％、Mg 0.01～5.0％、Cu 0.01～4.0％、Ce 0.01～3.5％、La 0.01～6.5％，其余為Al?？扇芙怃X合金材料的制備方法，按照上述成分比例調控原料，能顯著提升材料的溶解速率，并使材料的強度滿足工藝要求，非常適合于制備壓裂球。

剛性雜環化合物及其制備方法和用途和含膦磺酰胺化合物及其制備方法 1415

 0

本發明涉及有機合成領域，具體涉及一種結構如以下通式(I)所示的具有磺酰和五價磷氮雙鍵的剛性雜環化合物及其制備方法和用途。該雜環化合物由于其新穎的雜原子富集的剛性結構有望在有機合成、生物醫藥、功能材料等領域具有廣泛的應用。本發明還涉及一種含膦磺酰胺化合物及其制備方法和用途。

用于造紙生產的降鹽吸附劑及其制備方法和應用 924

 0

本發明屬于造紙技術和功能材料領域，公開了一種用于造紙生產的降鹽吸附劑的制備及應用。該降鹽吸附劑的制備方法包括以下步驟：將纖維素與磺化試劑發生磺化反應，生成磺化纖維素A；將雙氰胺、丙烯酰胺、鹽酸和甲醛反應，得到接枝高分子B；將磺化纖維素A、接枝高分子B和引發劑混合反應，即得到降鹽吸附劑。本發明通過兩次接枝改性在纖維素上引入了磺酸基、氨基等活性基團，這些基團中的N、S、O等原子在吸附過程中可提供孤對電子進而與金屬離子形成絡合物，使溶液中的金屬離子被吸附。同時纖維素上也富含有羥基，各基團上的孤對電子能協同作用，更穩定的吸附游離的金屬離子。此外，枝接的支鏈能更好利用空間，更好的包裹吸附金屬離子。

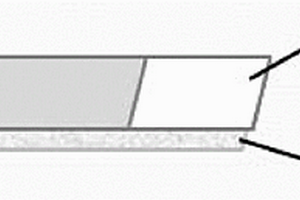

雜化結構可全生物降解復合隔音材料及其制備方法 1190

 0

本發明屬于功能材料技術領域，公開了一種雜化結構可全生物降解復合隔音材料及其制備方法。所述復合隔音材料由具有微米結構可生物降解或光降解纖維和納米纖維所構成的復合纖維層與熔噴纖維層進行復合得到。所述的納米纖維通過靜電紡絲制備。本發明將靜電紡絲所得納米級纖維與可生物降解或光降解纖維結合，大大提高了復合材料的隔音性能，同時可生物降解或光降解纖維以及可生物降解聚合物的使用滿足綠色環保的理念，使其具有良好的應用前景。
